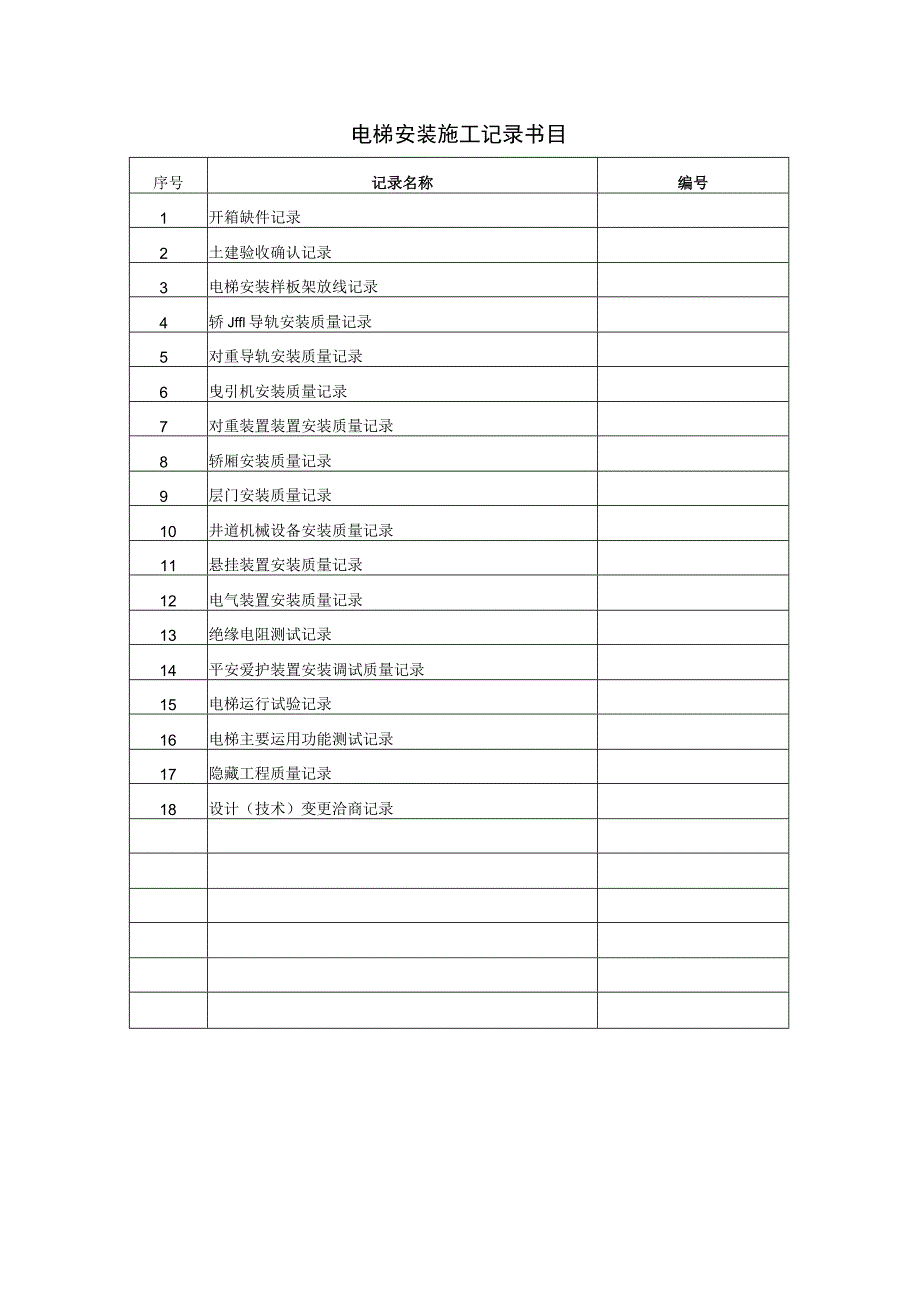

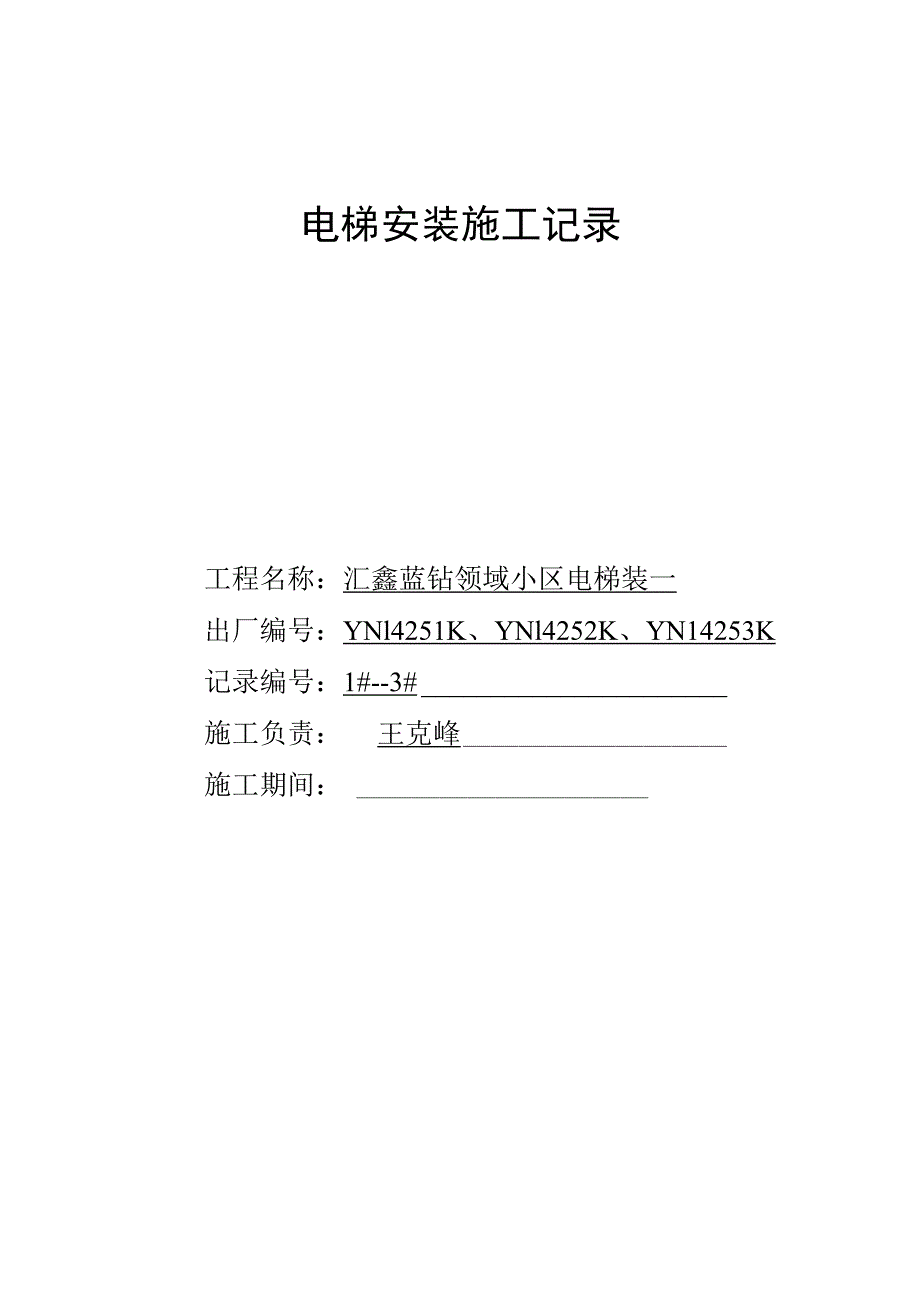

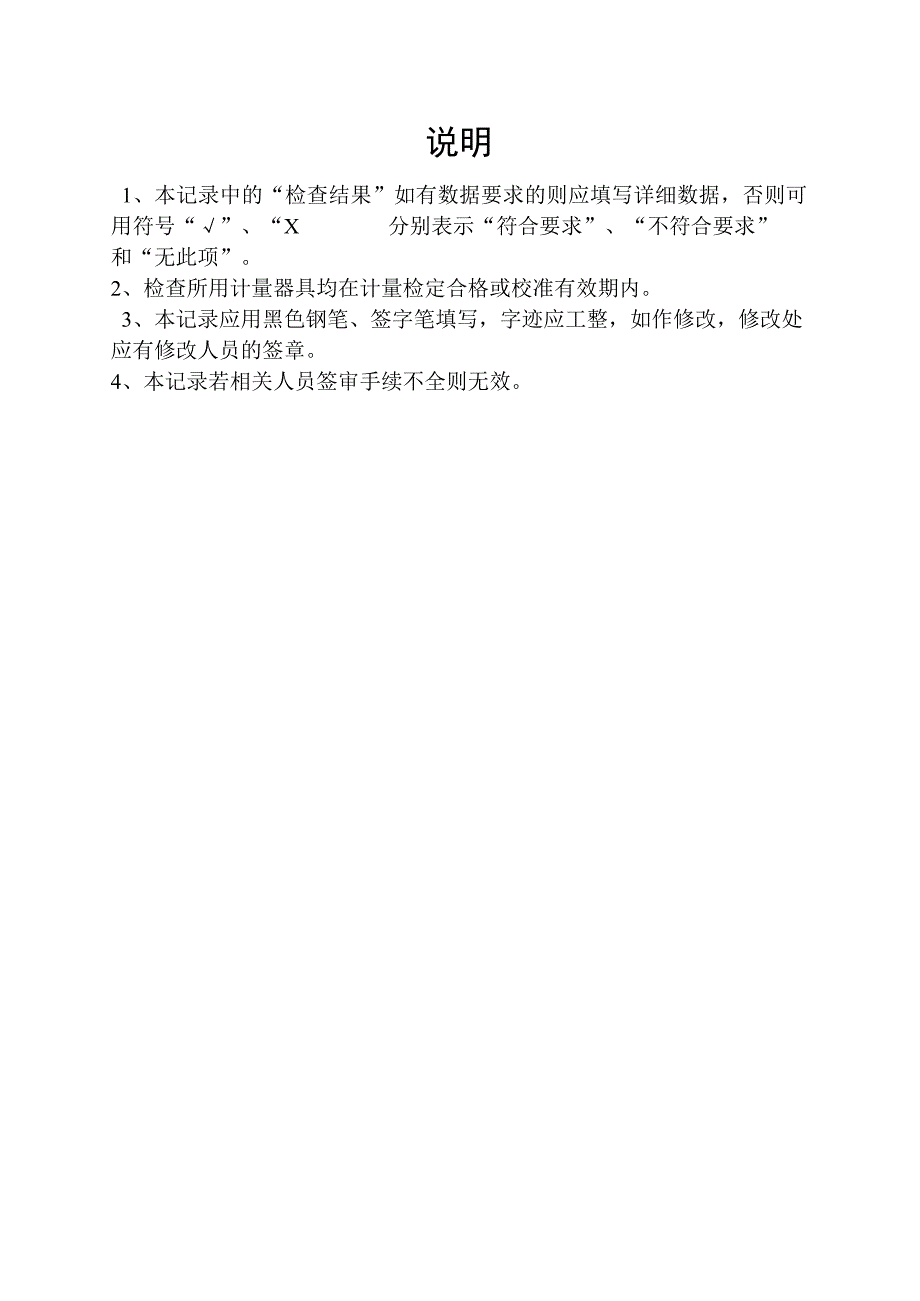

1、电梯安装施工记录工程名称:汇鑫蓝钻领域小区电梯装一出厂编号:YNl4251K、YNl4252K、YN14253K记录编号:1#-3#施工负责:王克峰施工期间:说明1、本记录中的“检查结果”如有数据要求的则应填写详细数据,否则可用符号“”、“X分别表示“符合要求”、“不符合要求”和“无此项”。2、检查所用计量器具均在计量检定合格或校准有效期内。3、本记录应用黑色钢笔、签字笔填写,字迹应工整,如作修改,修改处应有修改人员的签章。4、本记录若相关人员签审手续不全则无效。电梯安装施工记录书目序号记录名称编号1开箱缺件记录2土建验收确认记录3电梯安装样板架放线记录4轿Jffl导轨安装质量记录5对重导轨安

2、装质量记录6曳引机安装质量记录7对重装置装置安装质量记录8轿厢安装质量记录9层门安装质量记录10井道机械设备安装质量记录11悬挂装置安装质量记录12电气装置安装质量记录13绝缘电阻测试记录14平安爱护装置安装调试质量记录15电梯运行试验记录16电梯主要运用功能测试记录17隐藏工程质量记录18设计(技术)变更洽商记录1、开箱缺件记录年月0序号品名规格箱号件号应发数量缺少破f员其他备注建设单位代表:厂家代表:施工单位代表:2、土建验收确认记录工程名称安装地点安装合同号梯号土建单位项目负责人监理单位监理代表执行标准1、电梯工程施工质量验收规GB503102、机房井道布置图验收确认项目验收确认结果主控

3、项目机房内部(如有)、井道土建(钢架)结构及布置主电源开关设置底坑下有容人空间时需建的实心桩墩全部层门预留孔必需设符合要求的平安爱护围封相邻两层门地坎间距大于IInI时其间必需设井道平安门般项目进入机房的通道应畅通、平安机房内永久照明设置机房地面高差05m时应设台阶(或梯子)和防护栏进入机房起电源零线和接地线应始终分开井道尺寸偏差同一井道装2台及以上电梯的平安隔障设置底坑平整、无渗漏;有进入底坑的永久便利平安装置验收确认结论:参与验收确认单位工程土建单位工程建设单位(或监理单位)电梯安装单位:项目负责人:年月日监理代表:年月日项目负责人:年月日3、安装样板架放线记录放线日期年月日单位mm样板放

4、线示意图:A一轿厢宽;B一轿厢深;C一对重导轨架距离;D一轿厢架中心线至对重中心线的距离;E一轿厢架中心线至轿底后沿:F一开门宽度;G轿厢导轨架距离:H一轿厢与对重偏心距离1一铅垂线;2一对重中心线:3一轿厢架中心线;4连接铁钉(对重侧置)符号部位名称放线尺寸符号部位名称放线尺寸A轿厢宽度D轿厢中心与对重中心轿厢导轨间距G轿厢导轨支架距离对重导轨间距C对重导轨支架距离F门口净宽门口工作线与轿厢中心上样板对角线下样板对角线放线人施工员验收人左导轨支架编号最大垂直间距水平度顶面间距误差铅,匡度接头AB编号修光台阶局部缝隙右导凯支架编号最大垂直间距水平度顶面间距误差铅反任度接头AB编号修光台阶局部缝

5、隙标准25001.5%。+2每5m0.63000.050.5检查结论:自检班组长日期日期注:以人站在候梯厅,面对层门判别轿厢导轨的左右。A为顶面、B为侧面。单位:mm左导轨支架编号最大垂直间距水平度顶面间距误差铅,匡度接头AB编号修光台阶局部缝隙右导凯支架编号最大垂直间距水平度顶面间距误差铅反任度接头AB编号修光台阶局部缝隙标准25001.5%。+3每5m1.03000.151.0检查结论:自检班组长日期日期注:以人站在轿顶,面对对重判别对重导轨的左右。A为顶面、B为侧面。单位:mm6、曳引机安装质量记录曳引机型号曳引机编号部件名称检查项目要求检查结果备注承重梁埋设埋入墙深度超过墙厚中心20m

6、m,且475mm0相互水平度平行误差Imm,以梁中心为准左3mm。钢绳孔每边间隙、圈框高度绳不碰擦孔边,间隙尽可能小。四周圈框高度250mm曳引机底座固定双螺母锁紧(螺母应在上面)水平度不设减振垫时,2减振胶垫位置、数量及压实,防跳螺栓、顶压板曳引轮位置垂直前后方向2mm,左右方向才lm导向轮复绕轮前后方向4士3mm,左右方向*士Imm曳引轮、导向轮(狂绕轮)垂直度空载或满载时均主2mm平行度Imm曳引轮、飞轮限速器轮色标轮缘外侧面应为黄色电动机或飞轮上运行方向标记上应有与轿厢升降方向相对应的标记曳引机油标、油位密封曳引机的油杯、油标齐全,油位清楚适中,除蜗杆伸出处外均不得漏油电动机风机工作工

7、作正常曳引绳上平层标记划出轿厢在各层的平层标记,并将其识别图表挂在易视察的墙上制动器销轴、销钉档圈齐全,闸瓦、制动轮工作面清洁动作敏捷牢靠闸瓦紧密贴合在制动轮工作面上松闸时同步离开,其四周间隙平均值两侧各0.7mm线圈铁芯吸合不撞击,其间隙、弹簧压力符合产品要求松闸扳手漆成红色,挂在易接近的墙上检查结论:班组长日期7、对重装置安装质量记录部件名称检查项目要求检查结果备注对重装置与轿厢最小距离450mm对重块固定牢靠固定固定式导靴与导轨顶面间隙之和2.51.5mm上左上右卜左下右弹性导靴伸缩范围44mm上左上右下左下右滚轮导靴压力压力匀称、不歪斜中心一样左右上下导靴在同始终线上不歪斜偏扭左右对重

8、反绳轮挡绳装置齐全牢靠防护装置、润滑下撞板底部距地500mm,顶距地170Omm底顶井道防护隔障对重隔障应采纳刚性隔障爱护,该隔障从底坑地面上不大于0.30m处,向上延长到离底坑地面至少2.5m的高度,宽度足够。装有多台电梯的井道隔障隔障应当至少从轿厢、对重(或平衡重)行程的最低点延长到最低层站楼面以上2.50m高度,宽度足够。如轿厢顶部边缘和相邻电梯的运动部件之间的水平距离小于0.5m,隔障应当贯穿整个井道。检查结论:自检班组长部件名称检查项目要求检查结果备注轿厢底盘水平度2/100O四边轿架立柱垂直度1.5mm左:右:开关碰铁垂直度1/1000,寺3mm正:侧:门刀垂直度1.5mm正:侧:门侧轿壁垂直度1/1(X)0左:右:轿门中分门缝间隙LOmm上:下:对中心才LOmm上:下:轿顶反绳轮垂直度LOmm侧面与梁间隙差值均4LOmm防护、挡绳、润滑齐全牢靠轿顶斜拉杆双螺母锁紧轿底活轿底定位螺栓满载间隙12mm固定式导靴与导轨顶面间隙之和2.51.5mm弹性导靴伸缩范围*4mm

展开阅读全文
