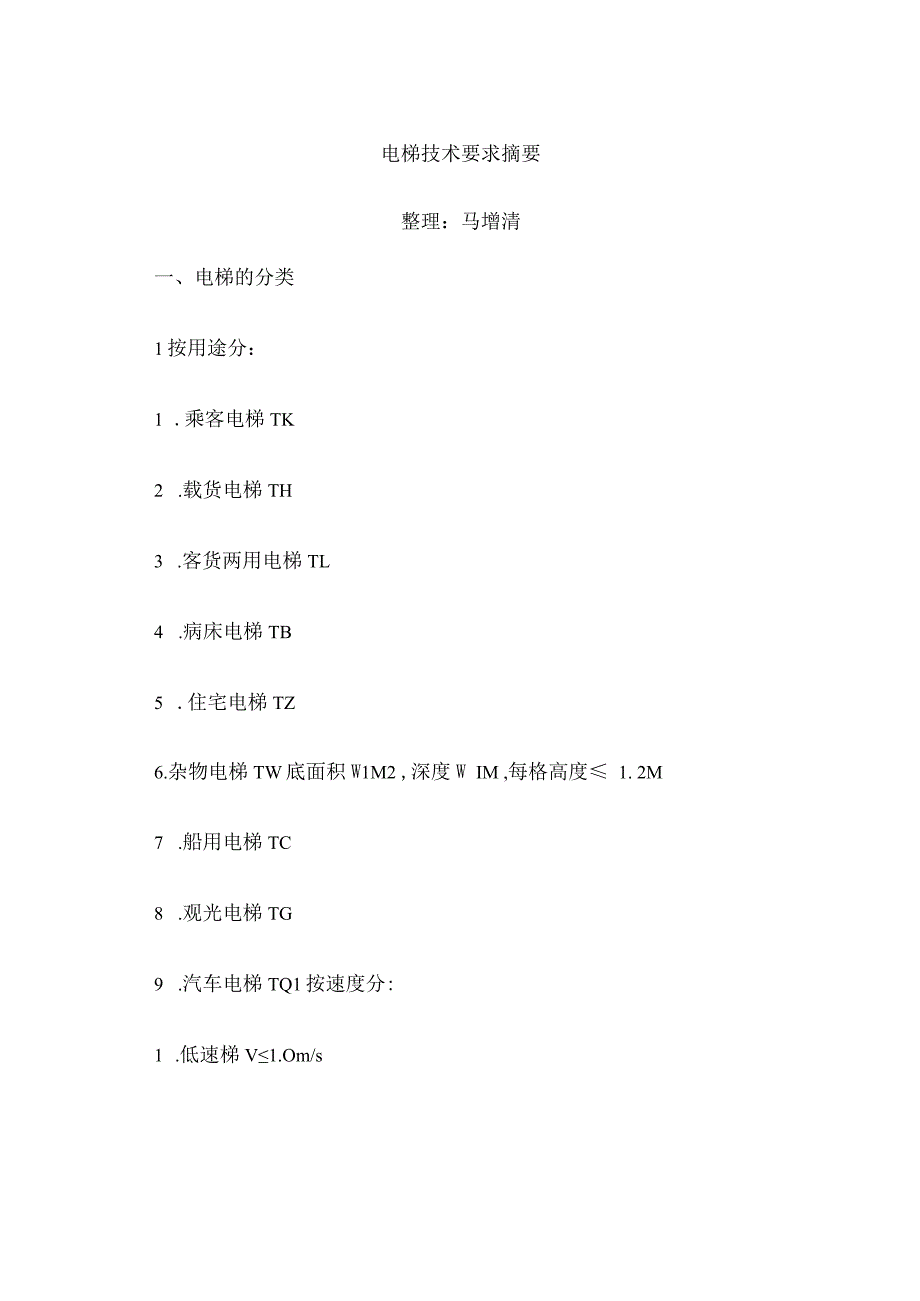

1、电梯技术要求摘要整理：马增清一、电梯的分类1按用途分：1 .乘客电梯TK2 .载货电梯TH3 .客货两用电梯TL4 .病床电梯TB5 .住宅电梯TZ6.杂物电梯TW底面积W1M2 ,深度W IM ,每格高度 1. 2M7 .船用电梯TC8 .观光电梯TG9 .汽车电梯TQ1按速度分:1 .低速梯V1.Om/s2 .快速梯1.Om/S2.0ms1按曳引电动机供电电源分：1 .沟通电梯：以沟通电动机为驱动的电梯。2 .直流电梯：以直流电动机为驱动的电梯。1按有减速器分类1 .有齿轮电梯：用于低速和快速梯。2 .无齿轮电梯：用于高速梯。1按驱动方式分：1 .钢丝绳式2 .液压式1按机房位置分1按限制

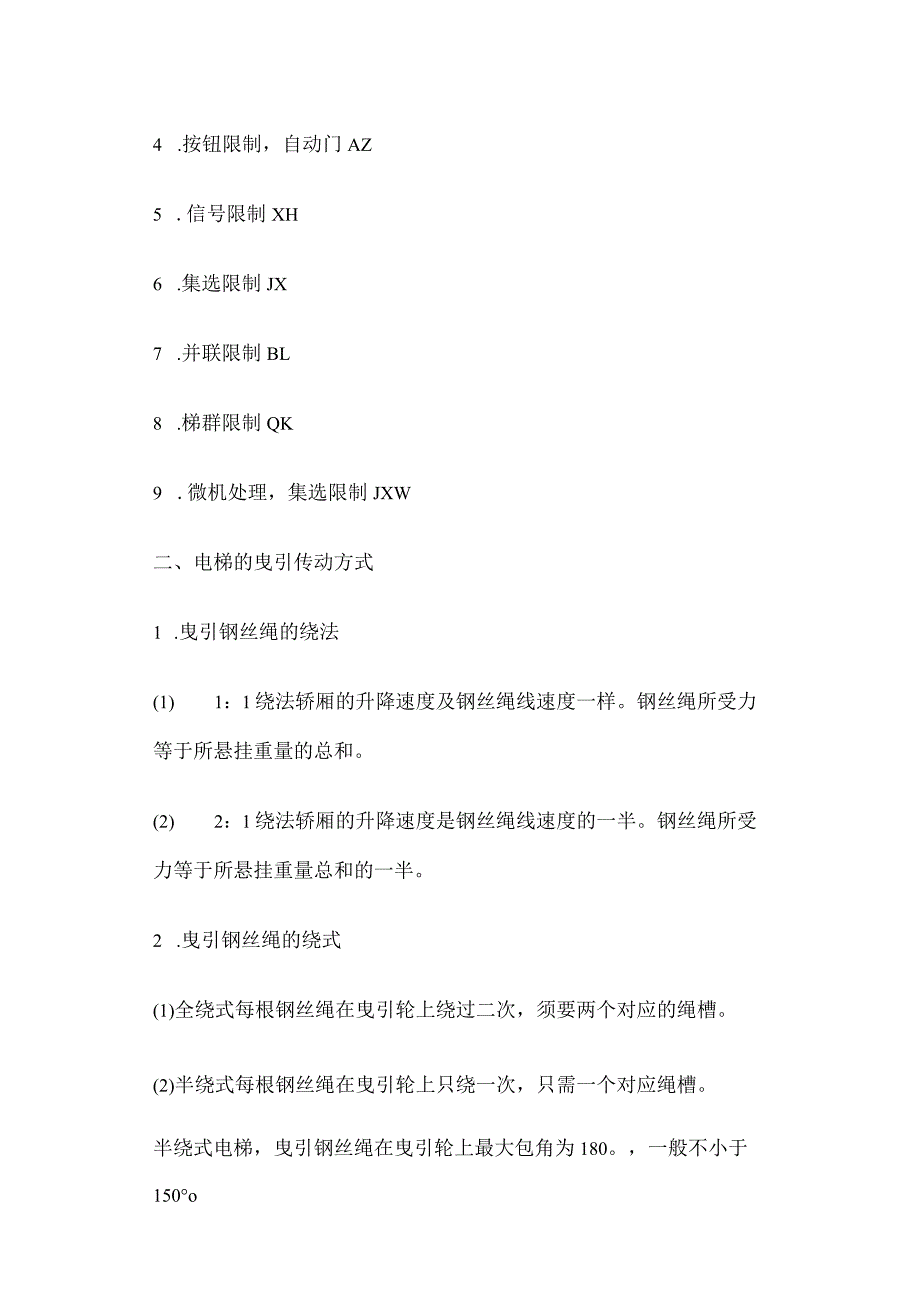

2、方式分：1 .手柄开关限制、手动门SS2 .手柄开关限制、自动门SZ3 .按钮限制，手动门AS4 .按钮限制，自动门AZ5 .信号限制XH6 .集选限制JX7 .并联限制BL8 .梯群限制QK9 .微机处理，集选限制JXW二、电梯的曳引传动方式1 .曳引钢丝绳的绕法(1) 1：1绕法轿厢的升降速度及钢丝绳线速度一样。钢丝绳所受力等于所悬挂重量的总和。(2) 2：1绕法轿厢的升降速度是钢丝绳线速度的一半。钢丝绳所受力等于所悬挂重量总和的一半。2 .曳引钢丝绳的绕式(1)全绕式每根钢丝绳在曳引轮上绕过二次，须要两个对应的绳槽。(2)半绕式每根钢丝绳在曳引轮上只绕一次，只需一个对应绳槽。半绕式电梯，
3、曳引钢丝绳在曳引轮上最大包角为180。，一般不小于150o三、电动机1电动机定子和转子温升不超过25oCo1定子及转子间隙Immo1电动机轴向窜动量不大于3mmo1轴承温度不超过80o1额定电压值波动在7%以内。1电动机空载电流中任何一相及三相平均值的偏差不大于平均值的10%o1曳引电动机振幅及轴向窜动量允许值：振幅允许值：1000转/分：W0.13mm。750转/分：0.16mm。轴向窜动：IokW：0.5mm。1020kw：0.74mm。30kw以上：1.Ommo四、制动器1得电马上松闸、失电马上抱闸。1电磁力应大于制动力。1瓦闸及制动轮的接触面积应大于瓦闸面积的80%O1松闸时，瓦闸及制
4、动轮的间隙最好在0.30.5mm,不大于0.7mm。1制动器线圈正常工作温升在60C以下，最高不超过850Co1制动器轴锁磨损超过原直径5%或椭圆度超过0.5mm时应更换。1制动瓦片磨损量达原厚度1/4时应更换。五、曳引轮1材料要求：耐磨、延长率大、磨擦系数大，一般用球墨铸铁。1绳槽型式：(1)半圆槽：摩擦系数小，用于全绕式电梯。包角大于330(2)速切口半圆槽：摩擦力适中，用于半绕式电梯。包角应大于135oo(3)V型槽：摩擦力大，不常用，有时在载货电梯中用。1曳引轮的节圆直径及钢丝绳直径应大于40o1曳引轮的节圆直轻及电梯运行速度有关。六、导向轮1用于半绕式时，称过桥轮。用于全绕式时，称抗
5、绳轮。1绳槽应为半圆槽。1槽深大于d/3O1槽的圆弧半径R比钢丝绳半径放大1/20o1导向轮节圆直径应比钢丝绳直径大40倍以上。1导向轮安装时离机方地面距离应大于IOCmo七、减速器1减速箱的作用是降低曳引机输出转速，增大输出转距。1电梯蜗杆传动有圆柱型蜗杆传动和圆弧面蜗杆传动两大类。1蜗杆在蜗轮上面称蜗杆上置式，蜗杆在蜗轮下面称蜗杆下置式。1蜗轮副的齿面间隙应在0.0950.19mm之间。1电动机主轴及蜗杆的同轴度：刚性连接W0.02mm,弹性连接W0.Immo1连接器外圆的径向跳动不应超过1/3000o1驾驭好润滑油型号、加油量、漏油状况等。1减速器各机件和轴承温度不高于60,箱体内油温不
6、得超过850Co八、曳引钢丝绳1 .至少有两根独立的钢丝绳。2 .曳引轮节圆直径及钢丝绳直径之比不应小于40o3 .钢丝绳的公称直径不小于8mm。4 .钢丝绳的平安系数：三根或三根以上：12两根：16卷筒驱动125 .钢丝绳及绳头连接处的强度不应小于钢丝绳自身强度的80%o6 .各根钢丝绳应受力均等，小于5%o7 .空载到满载的网丝绳伸拉量不超过20mm。8 .端接型式：锥型套、自锁楔型、绳夹。9 .钢丝绳报废标准：钢丝绳单丝断裂根数:钢丝绳钢丝绳一个捻距有下列断裂数应更换平安系钢丝表面磨损量达直径%数010%15%20%25%30%12-1420171514121014-1622181615
7、1311同捻钢丝绳取1/2数值为报废依据表面磨损或腐蚀占直径30%时，不管有无断丝或出现断股即报废。九、补偿绳电梯额定速度超过2.5ms时，应运用速张紧轮的被偿绳。张紧轮的节圆直径及补偿绳的公称直径之比应不小于30o电梯额定速度超过3.5ms时，应增设一个防跳装置。十、厅、轿门技术要求1 .门扇及门套，门扇下端及地坎之间的间隙：客梯6mm,货梯l8mmo2 .开门刀及各层厅门地坎之间的距离：5-IOmm。3 .各层厅门门锁上的滚轮端面及轿厢地坎间的距离：510mm.4 .各层厅门地坎的不水平度2/1000o5 .各层厅门地坎应略高出装修后的地面25mm。6 .各层在门地坎至轿门地坎的距离偏差均
8、为0+3mm。7 .滚轮架上的偏心轮下导轨下端面的距离不应大于0.5mm。8 .厅门门套立柱和框架立柱的不垂直度和横梁的不水平度不超过1/1000o9 .中分式门的门扇在对口处应平整，两扇门的不平度不应大于Imin,门缝在整个可见高度上均不应大于2mmo10 .门在开足后，门扇不应凸出轿厢门套，应适当缩入5mm左右。11 .门在开、关过程中应平稳，不应有跳动、抖动现象。12 .厅门门扇上应装有强迫关门装置。13 .被动门应设有电气联装置。14 .门锁门钩子钩进量大于7mm。并起先及电锁联锁触点接触。15 .关门阻挡力应不大于150No十一、导轨1.导轨支架的安装1连接方式:A：对穿螺栓固定法B
9、：预埋螺栓固定法C：预埋钢板焊接固定法D：膨胀螺栓固定法。E：干脆埋入法1支架水平度：5mm1支架间距：（1）肯定要保证每根导轨有2只支架。（2）间距不大于2.5Mo（3）及连接板不能垂直。3.导轨安装1垂直度：轿厢侧小于1.2mm5M,不设平安钳的对重导轨：小于2mm5M1接头缝隙：轿厢导轨不大于0.5mm,不设平安钳的对重导轨：不大于InIm1接头台阶：不大于0.05mm,不设平安钳的对重导轨：不大于0.15mm1修光长度：250300mm1及支架的连接：不能用焊接方法。1导轨的最底端不能悬空。1轨距要求：轿厢0+2mm,对重：0+3mm整根用照导器修正其导距的间隙和偏斜。十二、导靴(1)
10、固定式滑动导靴：适用于V0.63mso(2)弹簧式滑动导靴：适用于V2mso(3)滚动导靴：适用于V2mso1滚动导靴的水平移动量为Imm,顶面移动量为2mm。1导靴侧面磨损量不得超过原厚度的25%(双面计算)1滑动弹簧导靴a、c间隙调正为2mm,b尺寸依据载重量加以调正。kg500750100015002000-30005000b42mm34mm30mm25mn25mm20mm十三、缓冲器1 .弹簧式缓冲器（蓄能型）1用于速度Vlm/s的电梯上。1缓冲行程：S=O.135V2（M）且不小于65mm。1越程距离：200350mm。2 .液压式缓冲器（耗能型）1可用于任何速度的电梯。1缓冲行程：
11、S=0.067V2（M）,且不小于420mm。1越层距离：150400mm。3 .安装修理技术要求1轿厢底部碰撞板中心及其对应的缓冲器面板中心偏差W20mm。1对重底部碰撞板中心及其对应的缓冲器面板中心偏差W20mm。1弹簧缓冲器顶面不水平度不应超过4/1000o1轿厢侧运用两个缓冲器时，同一基础上的两个缓冲器顶部及轿底对应距离的偏差不大于2mmC1采纳液压缓冲器时,其柱塞垂直度不大于0.5%。（另有称0.5mm）1液压缓冲器压实后重力离开应在120秒内自动复位。1缓冲器应有防尘防锈措施十四、限速器1 .最低动作速度：115%V2 .最大动作速度：(1)瞬时式平安钳：O.8ms(2)渐进式平安
12、钳，电梯速度Wlms时：1.5ms。3 3)其它：1.25V+0.25/V3 .平安钳电气开关动作速度：90-95%V0(V0限速器动作速度)4 .对重侧限速器动作速度略高于轿厢侧限速器动作速度，但不能超过10%o5 .限速器轮的节圆直径及限速器钢丝绳的公称直径之比不小于30o6 .限速器钢丝绳直径不小于6mm,平安系数不小于5。7 .限速器轮的不垂直度不大于0.5mm。8 .张紧装置必需是浮动的，重锤不小于30kgo有断绳爱护开关。9 .张紧装置离地高度(mm)电梯类别低速电梯快速电梯高速电梯距地面主度40050550507505010 .张紧轮张紧力的要求：正常运行时，张紧力2150N,限
13、速器动作时，限速器的张紧力应不小于平安钳起作用时所需力的2倍且不应小于300No11 .限速器响应时间：限速器动作速度前的响应时间和达到动作速度后，吊起楔块及导轨按能时间(限速器及平安钳的灵敏性)标准在0.5秒以内，如无轧绳置的响应时间稍长些。十五、平安钳1 .瞬时式平安钳适用于额定速度不超过0.63ms的电梯。2 .渐进式平安钳适用于额定速度大于l.Om/s的电梯。3 .制停距离H=V122g+0.10+0.03(m)额定速度(m/s)限速器最大动作速度(m/s)最小制停距离最大制停距离1.501.983308401.752.2638010202.02.5546012202.253.1364
