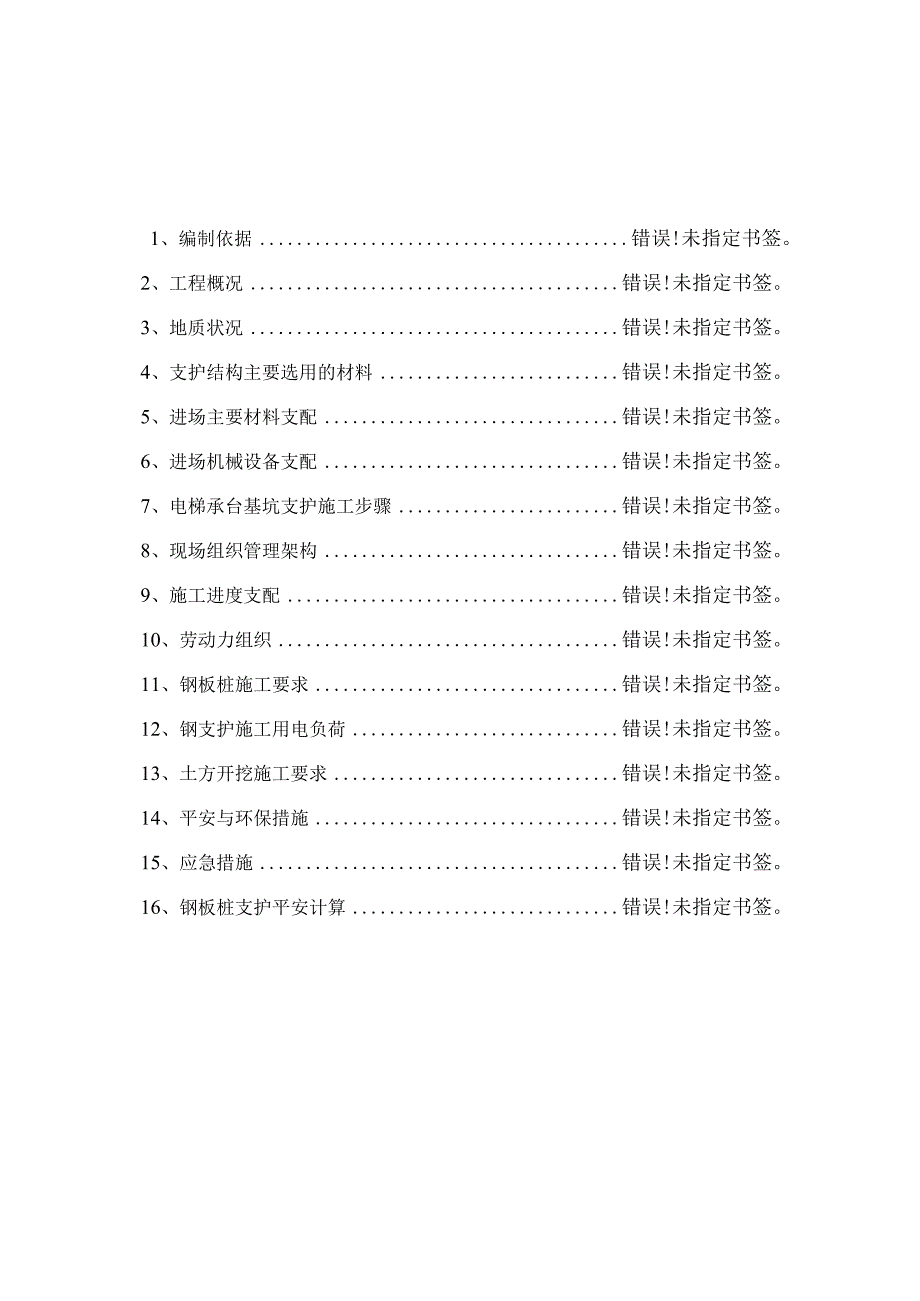

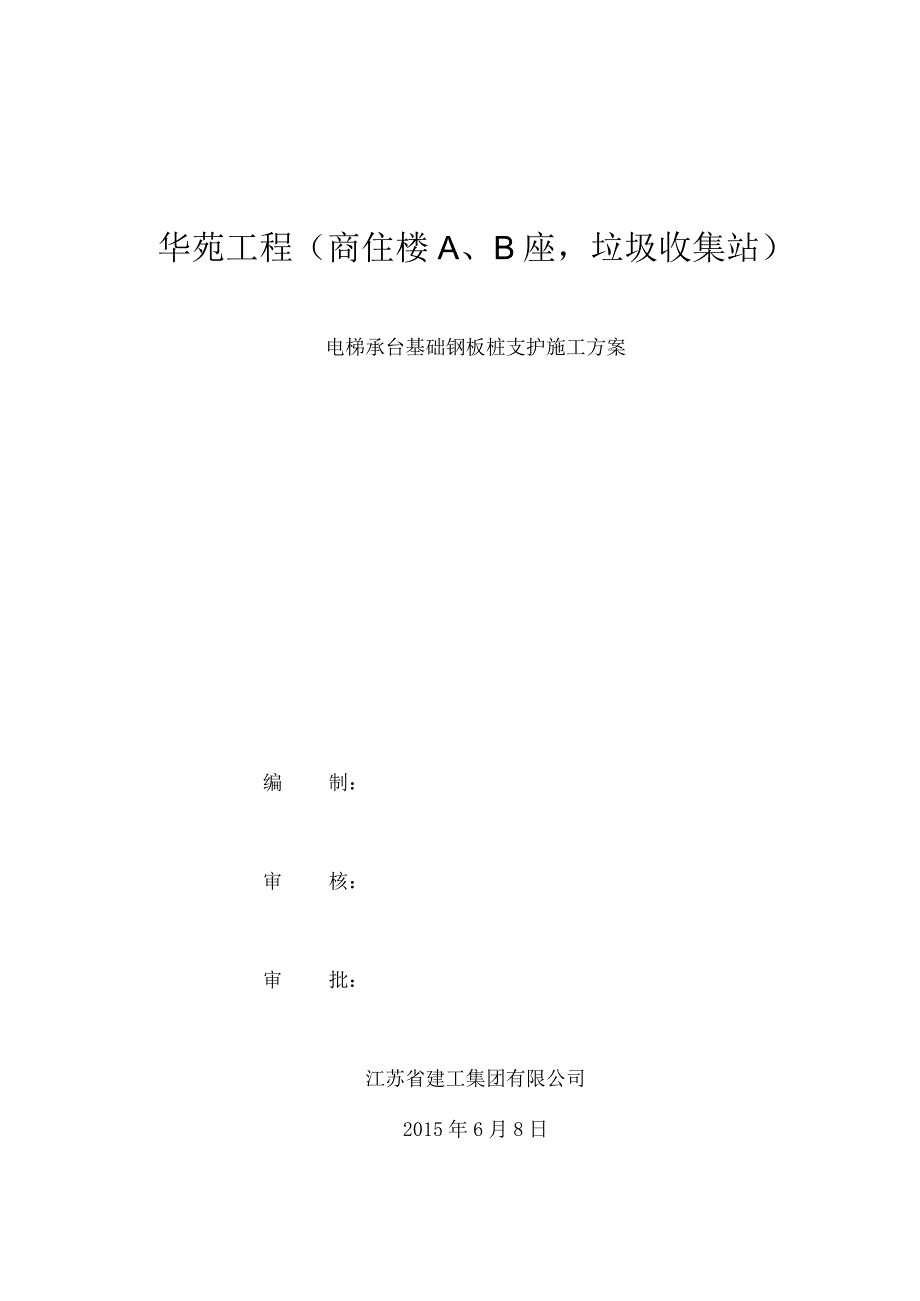

1、华苑工程（商住楼A、B座，垃圾收集站）电梯承台基础钢板桩支护施工方案编制：审核：审批：江苏省建工集团有限公司2015年6月8日1、编制依据错误!未指定书签。2、工程概况错误!未指定书签。3、地质状况错误!未指定书签。4、支护结构主要选用的材料错误!未指定书签。5、进场主要材料支配错误!未指定书签。6、进场机械设备支配错误!未指定书签。7、电梯承台基坑支护施工步骤错误!未指定书签。8、现场组织管理架构错误!未指定书签。9、施工进度支配错误!未指定书签。10、劳动力组织错误!未指定书签。11、钢板桩施工要求错误!未指定书签。12、钢支护施工用电负荷错误!未指定书签。13、土方开挖施工要求错误!未指

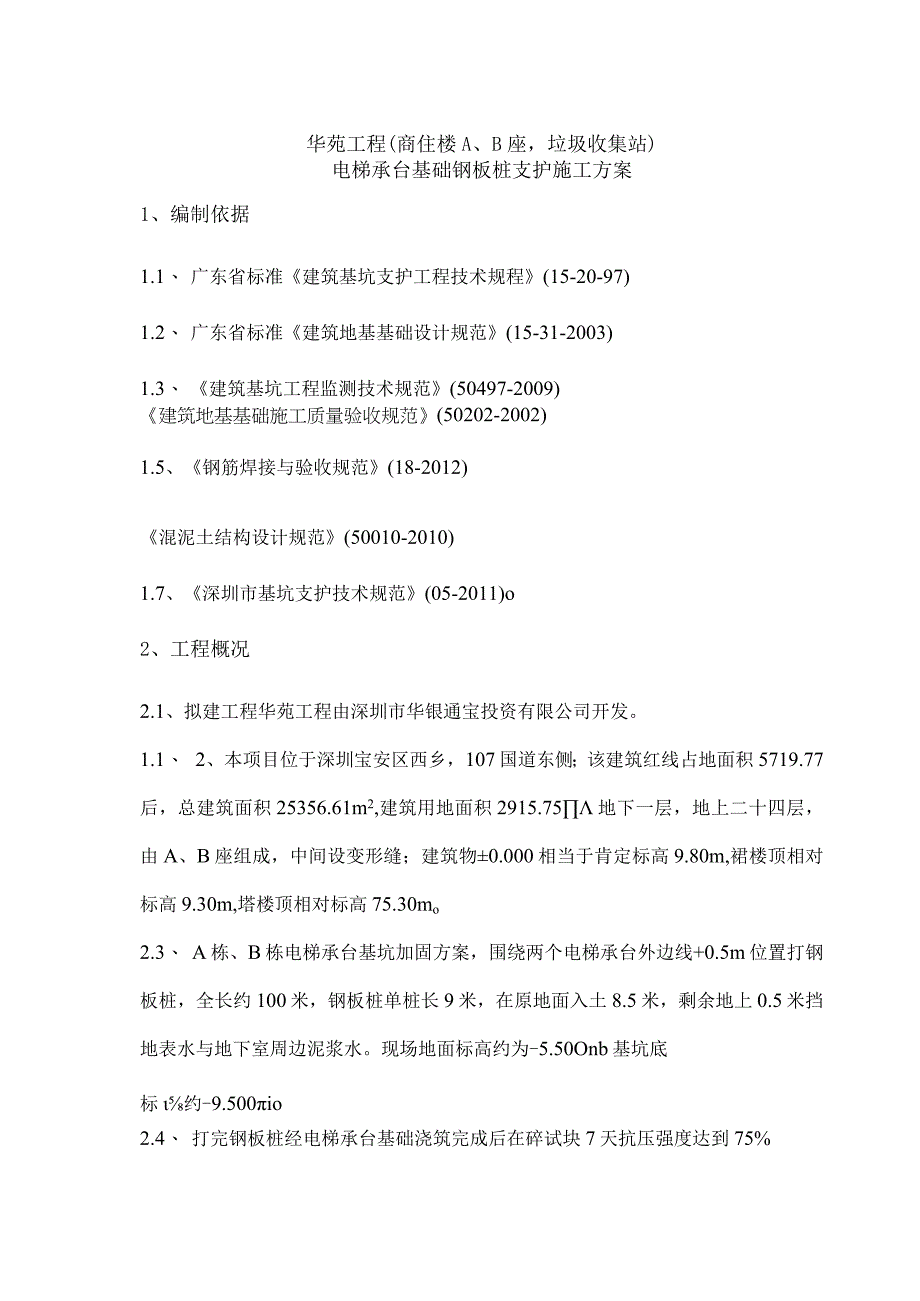

2、定书签。14、平安与环保措施错误!未指定书签。15、应急措施错误!未指定书签。16、钢板桩支护平安计算错误!未指定书签。华苑工程(商住楼A、B座，垃圾收集站)电梯承台基础钢板桩支护施工方案1、编制依据1.1、 广东省标准建筑基坑支护工程技术规程(15-20-97)1.2、 广东省标准建筑地基基础设计规范(15-31-2003)1.3、 建筑基坑工程监测技术规范(50497-2009)建筑地基基础施工质量验收规范(50202-2002)1.5、钢筋焊接与验收规范(18-2012)混泥土结构设计规范(50010-2010)1.7、深圳市基坑支护技术规范(05-2011)o2、工程概况2.1、拟建工
3、程华苑工程由深圳市华银通宝投资有限公司开发。1.1、 2、本项目位于深圳宝安区西乡，107国道东侧；该建筑红线占地面积5719.77后，总建筑面积25356.61m2,建筑用地面积2915.75地下一层，地上二十四层，由A、B座组成，中间设变形缝；建筑物0.000相当于肯定标高9.80m,裙楼顶相对标高9.30m,塔楼顶相对标高75.30mo2.3、 A栋、B栋电梯承台基坑加固方案，围绕两个电梯承台外边线+0.5m位置打钢板桩，全长约100米，钢板桩单桩长9米，在原地面入土8.5米，剩余地上0.5米挡地表水与地下室周边泥浆水。现场地面标高约为-5.50Onb基坑底标约-9.500io2.4、
4、打完钢板桩经电梯承台基础浇筑完成后在碎试块7天抗压强度达到75%以上后并报监理单位审批同意后，由打桩队铺钢板行车拔桩。3、地质状况3.1. 地质勘查报告由深圳市南华岩土工程有限公司供应：素填土：厚度约L55.5m,平均厚度2.84m；淤泥质土：厚度约1.04.90m,平均厚度3.03m；粗砂层：厚度约0.87.30m,平均厚度3.95叱粉质粘土：厚度约1.26.4m,平均厚度3.30m；粉质粘土以下为风华岩层，超出钢板桩施工深度，不予列入施工考虑。4、支护结构主要选用的材料4.1、 钢板桩采纳拉森250X250VX9m型钢桩。4.2、 支护结构选用钢材均采纳Q235等级B的碳素结构钢。5、进场
5、主要材料支配主要进场材料数量表序号机械名称规格型号台数备注1液压履带起重机3812振动锤45A13沟通弧焊机1-500-324气割设备氧气、乙快气25污水泵407-7-0.5526、进场机械设备支配主要进场机械设备数量表7、电梯承台基坑支护施工步骤序号材料名称规格单位数量备注1V型钢桩250X250X9根170桩长9m2H型钢（围橡）350X350X9m170单面350H型钢3电焊条E43kg1604钢管C4.8X3.0根200基坑围护5平安网张30基坑围护7.1、 本基坑依据坍塌状况进行加固，加固处理采纳9m长250X25OV型钢桩。基坑坡顶严禁堆放重物与附加荷载。7.2、 依据该场地的工程
6、地质条件、周边环境、地面变形限制要求坡顶全部管线应尽可能外移或改道。7.3、 为了使钢板桩与钢板桩形成整体，钢板桩外侧采纳250X25Ov型钢电焊连接。7.4、 施工依次施工打算一测量放线一桩位清理一打钢板桩一第1层土方开挖（约2m）一第一次割桩（约2m）、H型钢加固一第2层土方开挖（完成）、监控测量一第一次割桩（完成）一承台施工一钢桩拔除。8、现场组织管理架构项目部配项目负责人，施工现场负责人以与工程技术管理人员等数名。管理人员名单序号姓名职务岗位职责1许武龙项目经理全面领导工程施工，是质量工期平安文明生产的第一责任人，负责对外协调工作。2李建才技术负责人负责工程施工技术、质量平安生产工作、
7、指导施工员、质量员和平安员工作。3刘金星施工员实施组织设计，协调各工序的衡接，检查监督指导施工。4孙晓野质检员各工序质量检查，监督指导、施工质保。5罗穗雄平安员负责对工人进行平安教化、交底、检查落实各项平安管理制度。6何中强选购员负责对工程材料选购。7测量员梁民非负责放线定位、基坑观测、轴线复核。8韩春福资料员负责施工内业资料整理和保管。施工员刘金星质检员陈晓野项目经理许武龙技术负责人李建才平安员f 选购员罗穗雄何中强测量员梁民非资料员韩春福钢板桩班组组织管理架构图9、施工进度支配电梯基坑支护工程施工支配支配，施工打算2天，打7型钢桩4天，V型钢围橡安装4天，基坑支护工程各道工序进行搭接施工，
8、本基坑支护10个日历天完成。10、劳动力组织依据工程工期要求，合理支配施工现场的劳动力。在施工过程中，施工人员要依据设计图要求与本工程的施工依次，科学地支配各工种的劳动力人数，做到统一支配、听从指挥、各司其职、严格施工纪律。施工劳动组织支配如表所示。表中数据按一个工作面一班制考虑。基坑支护施工劳动力组织（一工作班）工种人数职责工程技术人员1负责全面指导现场施工施工员1负责对方案的实施监督测量员1负责放线并限制板桩轴线、垂直度吊车司机1负责开吊车、吊桩、振动锤桩工作起重工1负责吊桩、移桩、送桩就位。打桩技术工2负责限制油泵、电开关、桩精确就位气割、电焊工2负责现场钢材切割、电焊工作电工1保证施工
9、生产用电与用电平安工作机修工1保证现场机械设备正常运转协助工1负责现场机械设备正常运转合计1111、钢板桩施工要求钢板桩施工的工艺流程如下：定位放线一打导向桩一安放导梁一打钢板桩。11.1、 钢板桩采纳250X25Ov型钢桩，桩长为9m。钢板桩的机械性能和尺寸应符合要求。经过整修或焊接后的钢板桩，堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。11.2、 在打钢板桩的过程中，应随即检查其平面位置是否正确，桩身是否垂直,如发觉倾斜（不论是前后倾斜或左右倾斜）应马上订正或拔起重打。钢板桩采纳振动等方法下沉。起先沉桩时宜用自重下沉，待桩身有足够稳定后再采纳振动下沉。打桩机械采纳38吨履带吊车，4
10、5A型振动沉拔桩锤。11.3、 钢桩应在场地平整到设计标高后起先施工。IL4、钢板桩的施工允许偏差：V桩沉桩的垂直度限制在L5虬11.5、 钢板桩拔除时，空隙应与时用水泥浆或中粗砂充填密实。11.6、 焊缝形式：围楝与钢板桩之间连接采纳焊接。焊缝质量等级为三级。IL7、除以上要求外，还应符合建筑桩基技术规范(94-2008)、建筑地基基础工程施工质量验收规范(50202-2002建筑地基基础设计规范(50007-2011)钢结构工程施工质量验收规范(50205-2001)中有关规定与质量验收标准。12、钢支护施工用电负荷1.1. .一个作业班组打钢板桩的组合用电的机械为45A型振动沉拔锤、高压
11、油泵、3-500-2或3-500电焊机一台，这些机械的用电功率分别为45(60)、4、17o振动沉拔锤与高压油泵同时工作，电焊机与振动沉拔锤、高压油泵不同时工作。一个作业班组打钢板桩的最大用电量为49(64)o13、土方开挖施工要求13. K基坑土方开挖，基坑土方必需分层均衡开挖，每层开挖高度不宜超2m,淤泥层不超过1米。以确保开挖过程土体的稳定，避开造成工程桩移位。13.1. 土方开挖过程中，防止土方开挖设备碰撞支护结构、工程桩，建议基坑内预应力管桩分段切割，每段长度约L52.0m开挖到设计标高后，马上浇捣素碎垫层等，并在垫层碎达到强度后马上砌筑砖模，在砖模与钢板桩间空隙采纳砂或石灰回填。1
12、3.2. 在A栋和B栋基坑底部合理位置各留置一降水点，共2处降水点。降水设备为污水泵407-7-0.55两台，至基坑支护结束期间派专人专职全天候不间断抽水保持基坑底部不浸水。13.3. 发生异样状况时，应马上停止挖土，并应马上查清缘由和实行措施，方能接着挖土。开挖后基坑暴露的时间应尽可能短。13.4. 土方开挖与地下结构施工过程中基坑周边不得堆载。13.5. 基坑开挖过程中，若发觉局部漏水现象，应马上停止开挖，用人工堵漏或注浆方法进行封堵，以防止基坑底部泡水浸水。13.6. 承台基础施工完成并送检达到设计强度75%以上强度要求后才能拔除钢板桩，钢板桩拨后应与时对原钢板桩施工位置回填夯实方可进入
13、下步工序施Io14、平安与环保措施14. K建立健全平安环保体系，使平安生产与环境爱护工作制度化、常常化，保证工地的平安与环境爱护工作惯穿整个工程施工的全过程。14.1. 仔细惯彻执行广东省深圳市和宝安区有关平安的方针政策、规章制度，对参加工程项目的职工进行教化和培训，坚固树立“平安第一”的思想，坚持“平安生产、预防为主”的方针。14.2. 做好平安工作交底，坚持工前讲平安，工中检查平安，工后评平安的“三工制”活动。14.4、项目负责人对施工全过程的平安生产与环境爱护工作担当领导和管理责任。14.5、依据钢支护工程的特点以下主要工种应留意的平安事项；14.5.K司机与起重工司机与起重工必需是按
14、劳动人事部门有关规定进行考核并取得合格证者。司机必需了解所操作的起重机的工作原理，熟识该起重机的构造、各平安装置的功用与其调整方法，驾驭该起重机各项性能的操作方法以与该起重机的修理保养技术。不准斜吊物品，不准抽吊交织挤压物品，不准起吊埋在土里或冻粘在地上的物品。有物品悬挂在空中时,司机与起重工不得离开工作岗位。司机必需仔细做好起重机的运用、修理、保养和交接班的记录工作。严禁司机酒后上机操作。14.5.2、电焊工电焊机外壳,必需接地良好，其电源的装拆应由电工进行。电焊机要设单独的开关,开关应放在防雨的闸箱内，拉合时应戴手套侧向操作。焊钳与把线必需绝缘良好，连接坚固，更换焊条应戴手套。在潮湿地点工作，应站在绝缘胶板或木板上。严禁在带压力的容器或管道上施焊，焊接带电的设备必需先切断电源。焊接贮存过易燃、易爆、有毒物品的容器或管道,必需清除干净,并将全部孔口打开。在密闭金属容器内施焊时，容器必需牢靠接地，通风良好，并应有人监护。严禁向容器内输入氧气。焊接预热工件时，应有石棉布或档板等隔热措施。把线、地线、禁止与钢丝绳接触
