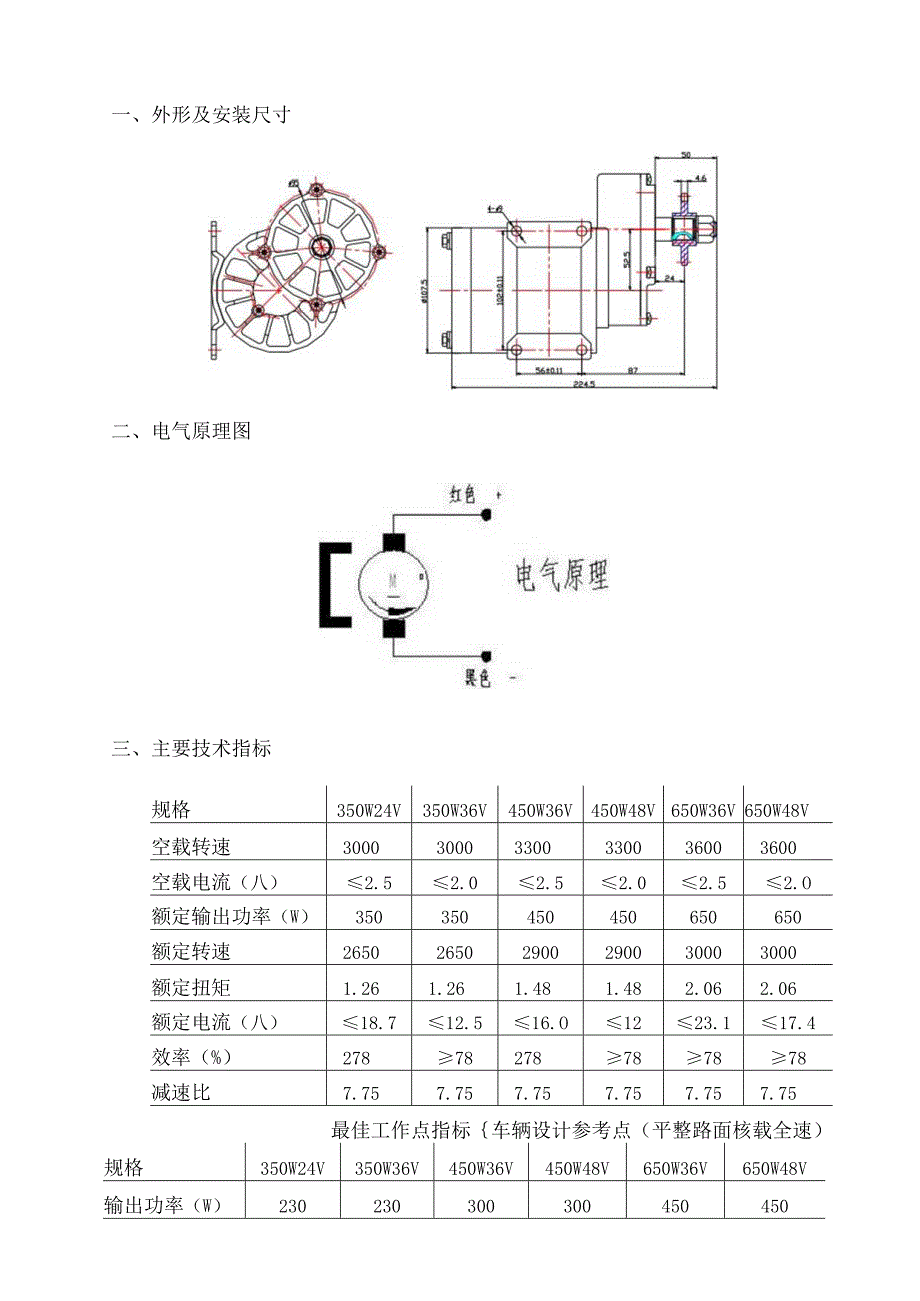

1、电动车电机维修手册电动车电机简介一、外形及安装尺寸二、电气原理图三、主要技术指标规格350W24V350W36V450W36V450W48V650W36V650W48V空载转速300030003300330036003600空载电流（八）2.52.02.52.02.52.O额定输出功率（W）350350450450650650额定转速265026502900290030003000额定扭矩1.261.261.481.482.062.06额定电流（八）18.712.516.O1223.117.4效率（%）27878278787878减速比7.757.757.757.757.757.75最佳工作点
2、指标车辆设计参考点（平整路面核载全速）规格350W24V350W36V450W36V450W48V650W36V650W48V输出功率（W）230230300300450450转速(10%rpm)280028003100310033003300扭矩(10%N.m)0.780.780.920.921.161.16电流(八)128.010.47.815.611.7效率(%)28028028028080280核载(Kg)150150180180200200车速(km/h)182018202022202220222022适用车型轻、中型电动三轮车、黄包车、垃圾车等中型三轮车四、最大许可功率点指标(限制
3、器限流值参考点)规格350W24V350W36V450W36V450W48V650W36V650W48V输出功率(W)600600750750100O100O转速(土10%rpm)245024502800280029002900扭矩(土10%N.m)2.332.332.562.563.293.29电流(八)34.222.828.521.438.O28.5效率(%)2732737327327373五、传动比参照(以轻型三轮车为例)车轮轮径主动轮齿数(电机)从动轮齿数车速24、261028202220、2210281820七、命名标准国标关于电动车电机的命名标准如下：派生代号，用大写汉语拼音字母表
4、示性能参数代号，用二位阿拉伯数字表示产品名称代号，用大写汉语拼音字母表示机座号，以机壳外径(mm)表产品名称代号SYT：铁氧体永磁式直流伺服电动机SYX：稀土永磁式直流伺服电动机SXPT：铁氧体永磁式线绕盘式直流电动机SXPX：稀土永磁式线绕盘式直流电SWT：铁氧体永磁式无刷直流伺服电动机SWX：稀土永磁式无刷直流伺服电动机SN：印制绕组直流伺服电动机SR：开关磁阻电动机YX：三相异步电动机电机拆装步骤一、电机的拆卸拆卸电机之前应首先拔开电机与限制器的引线，此时肯定要记录下电机引线颜色与限制器引线颜色的一一对应关系。打开电机端盖之前应清洁作场地，以防止杂物被吸在电机内的磁钢上。做好端盖与轮毂相
5、对位置的标记。留意：肯定要对角松动螺钉，以免电机外壳变形。电机转子与定子的径向间隙叫气隙（空气间隙），一般电机的气隙在025-0.8之间，当拆卸完电机解除了电机故障之后，肯定要对原来的端盖记号进行装配，这样可以防止二次装配后的扫膛现象。二、电机内齿轮的润滑假如有刷有齿轮毂电机与无刷有齿轮毂电机运行的噪音起先变大，或者更换了电机内的齿轮，应将齿轮全部齿面涂满润滑脂，一般运用3号润滑脂或厂家指定的润滑油。电动车电机三、电机的组装在组装有刷电机之前，请检查刷握里面弹簧的弹性，检查炭刷与刷握是否有碰擦，检查炭刷在刷握里是否能达到最大行程，留意炭刷与换相器的正确定位，以免卡坏炭刷或刷握。安装电机的时候，
6、首先应清理电机部件表面的杂质，以免影响电机的正常运转，并且肯定要将轮毂体固定牢固，以免安装时由于受磁钢的强力吸引，造成部件相互撞击、损坏。检测36V正常，限制器输出5V、12V正常，电动机电阻正常。把电动机干脆连接到36V电池上，电动机运转正常。四、接线方法由于换向方式不一样，有刷电机和无刷电机不但内部结构不一样，而且在接线方式上的区分也特别大。1、有刷电机的接线方法。有刷电机一般有正负两根引线。一般红线是电机正极，黑线是电机负极。假如将正负极交换接线，只是会使电机反转，一般不会损坏电机。2、无刷电机相角的推断。无刷电机的相角是无刷电机的相位代数角的简称，指无刷电机各线圈在一个通电周期里面线圈
7、内部电流方向变更的角度。电动车用无刷电机常见的相位代数角有120。与60两种。视察霍耳元件安装空间位置推断无刷电机的相角，120和60两种相角电机的霍耳元件安装空间位置不一样。测量霍耳真值信号推断无刷电机的相角须要先说明一下的是什么叫无刷电机的磁拉力角。无刷电机的磁钢数量一般是12片、16片或18片，其对应的定子槽数是36槽、48槽或54槽。电机在静止状态时，转子磁钢的磁力线有沿磁阻最小方向行走的特性，因此转子磁钢所停顿的位置恰好为定子槽凸极的位置。磁钢不会停在定子槽心的位置,这样转子与定子的相对位置只有36种、48种或54种这有限的几个位置。因此无刷电机的最小磁拉力角就是360/36、360
8、/48或360/54。无刷电机的霍耳元件有5根引线，分别是霍耳元件的公共电源正极、公共电源负极、A相霍耳输出、B相霍耳输出和C相霍耳输出。我们可以利用无刷限制器（60或120。）的5根霍耳引线，将无刷电机霍耳元件引线的正负电源接好，将其余A、B、C三个相位传感器的引线，随意接在限制器霍耳信号引线的引线上。接通限制器电源，由限制器给霍耳元件供电，就可以检测到无刷电机的相角了。方法如下：用万用表的+20V直流电压挡，电动车电机并将黑表笔接地线，红表笔分别测量三个引线的电压状况，记录下3根引线的凹凸电压。稍微转动电机，让电机转过一个最小磁拉力角度，再次测量并记录下3根引线的凹凸电压，如此测量记录6次
9、。我们用1表示高电位,用O表示低电位，那么一一假如是60。无刷电机，连续转动6个最小磁拉力角度，则测量出的霍耳真值信号应当是：100、110、111、OlK001、OOOo调整三个霍耳元件引线的引脚依次，让真值的信号严格根据上面的真值依次变更，这样对于60。无刷电机的A、B、C三个相位就推断出来了。假如是120。无刷电机，连续转动6个最小磁拉力角度，测量出的霍耳真值信号应当是根据100、110、010、OlK001、101的规律变更，这样霍耳元件引线的通电相序就推断出来了。假如想快速测出无刷电机是60。还是120。，用万用表的+20V直流电压挡，并将黑表笔接地线，红表笔分别测量三个引线的电压，
10、出现三根线都有电压或都无电压时就确定是60。电机，否则就是120。3、无刷电机的接线方法。无刷电机的线圈引线有3根，霍耳引线有5根,这8根引线必需和限制器相应引线一一对应，否则电机不能正常转动。一般讲来，60和120。相角的无刷电机，须要由与之相对应的60。和120相角的无刷电机限制器来驱动，两种相角的限制器不能干脆互换。60。相角的无刷电机与60相角限制器相连的8根线的正确接线有两种，一种正转，一种反转。因为对于120。相角的无刷电机，通过调整线圈引线的相序和霍耳引线的相序，电机与限制器相连的8根线的正确接线可以有6种，其中3种接法电机正转，另外3种接法电机反转。假如无刷电机反转，表明无刷限
11、制器与无刷电机的相角是匹配的，我们可以这样来调整电机的转向：将无刷电机与无刷限制器的霍耳引线的A、C交换接线；同时将无刷电机与无刷限制器的主相线A、B交换接线。现在，电动自行车大体可分三种。1,直流轮股电机，既有刷电机，两颗引出线，外接PWM限制器。2,沟通轮毂电机，有带霍尔和不带霍尔传感的，三颗引线以上，外接变频限制器。3,直流无刷轮毂电机，内含电子换向器，两颗引出线。外接PWM限制器。肯定要分清，不要被混淆。留意事项1、为刚好发觉运输途中受损状况，安装电机前，请先对其做外观和空载运行检查。2、电机安装固定应坚固牢靠，并在运用过程中定期检查，以免松动打坏链盘和链条。3、主、从动链盘尽可能调整
12、到始终线上，并保证在运行中不会变更，否则不仅传动噪音大，也有损坏链盘、链条和电机的危急。4、链条松紧以静止时微量下垂（约1.5cm）为好。过紧不仅传动噪声大，耗电大，而且也加剧磨损；过松则会导致跳链和损坏链条、链盘。5、记住常常给链条加注润滑油，这样做不仅可以削减传动件的磨损，延长其寿命，还能降低传动噪声。6、为确保电机安装调整牢靠，在成车检验时肯定检验电机空转电流（则驱动轮离地时的全速空转电流）。规格350W24V350W36V450W36V450W48V600W36V600W48V空转电流3.53.53.53. 53. 53.5若空转电流偏大，请检查链条、车刹、轮轴轴承是否过紧，应调整到符
13、合上述要求为止。7、应避开车辆在超载、轮胎气压不足状况下或在长、陡坡上行驶，否则电机有烧毁危急。8、发觉电机发烫（超过90C）、冒烟、有异味、异响或其它异样，应马上停止运行，送我们公司经销点处理，禁止自行拆开电机，否则恕不理赔。电机故障的检测与解除1、仪表显示正常，电机不转故障缘由：闸把损坏推断调速转把损坏推断电机损坏推断限制器损坏故障解除拔下刹把插座（常开型刹把）。如电机运转，则为刹把故障，应更换刹把。转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.84.2V由低向高变更。如电压无变更且小于IV,则为转把故障或转把线有短路。如电压大于IV且变更正常，检测电机霍尔信号（黄、绿、
