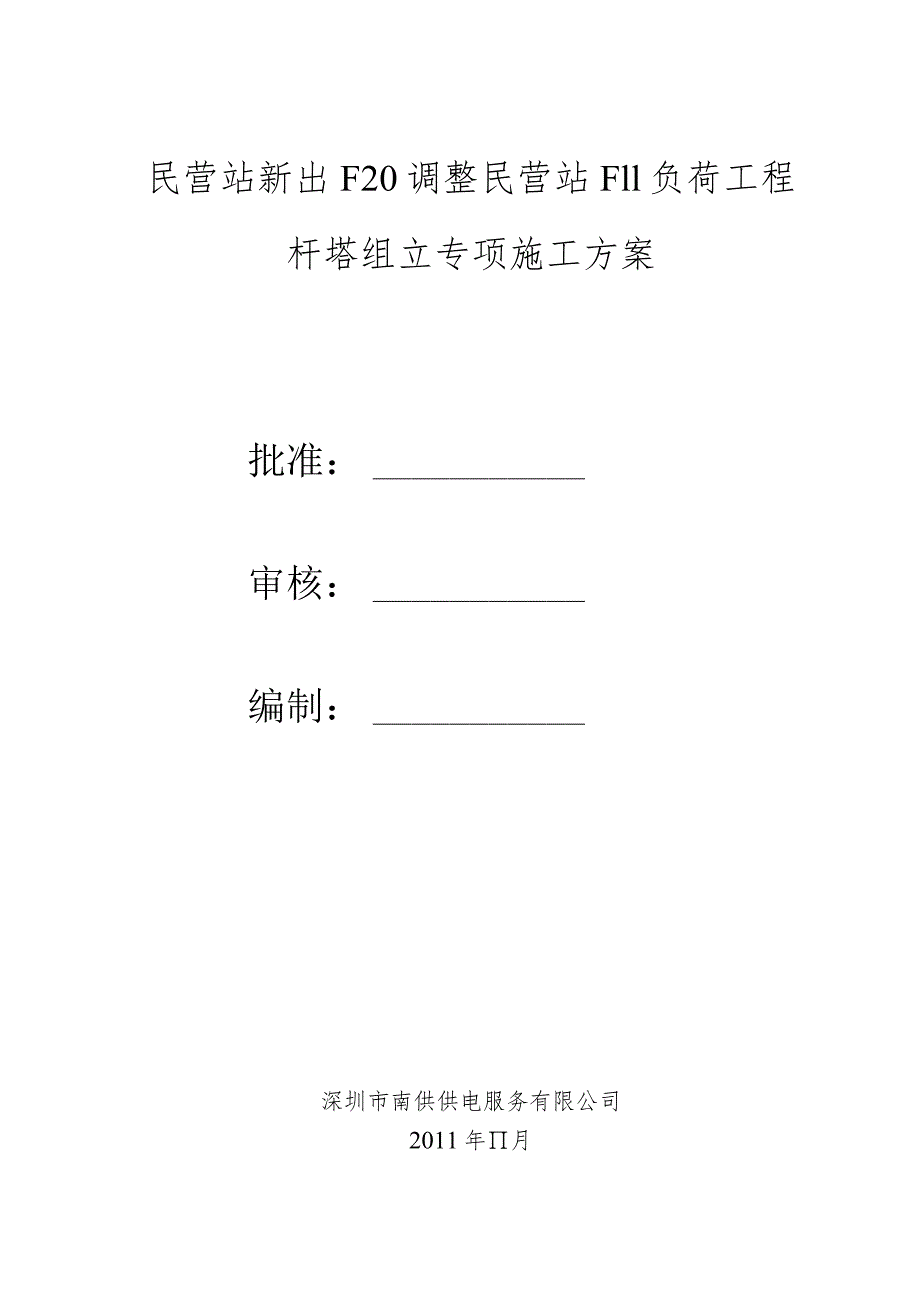

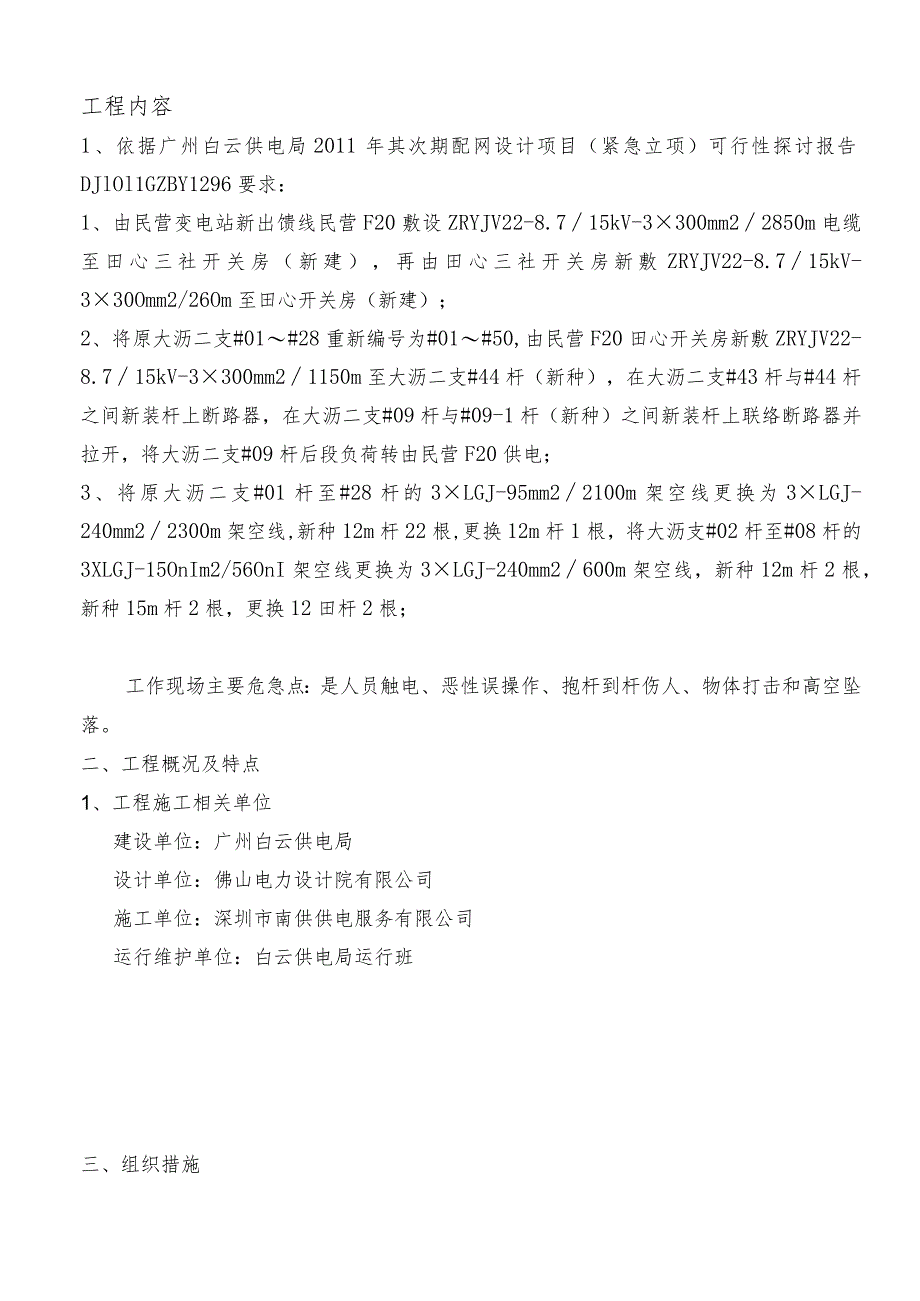

1、民营站新出F20调整民营站Fll负荷工程杆塔组立专项施工方案批准:审核:编制:深圳市南供供电服务有限公司2011年月工程内容1、依据广州白云供电局2011年其次期配网设计项目(紧急立项)可行性探讨报告DJlOl1GZBY1296要求:1、由民营变电站新出馈线民营F20敷设ZRYJV22-8.715kV-3300mm22850m电缆至田心三社开关房(新建),再由田心三社开关房新敷ZRYJV22-8.715kV-330Omm2/26Om至田心开关房(新建);2、将原大沥二支#01#28重新编号为#01#50,由民营F20田心开关房新敷ZRYJV22-8.715kV-3300mm21150m至大沥二

2、支#44杆(新种),在大沥二支#43杆与#44杆之间新装杆上断路器,在大沥二支#09杆与#09-1杆(新种)之间新装杆上联络断路器并拉开,将大沥二支#09杆后段负荷转由民营F20供电;3、将原大沥二支#01杆至#28杆的3LGJ-95mm22100m架空线更换为3LGJ-240mm22300m架空线,新种12m杆22根,更换12m杆1根,将大沥支#02杆至#08杆的3XLGJ-15OnIm2/56OnI架空线更换为3LGJ-240mm2600m架空线,新种12m杆2根,新种15m杆2根,更换12田杆2根;工作现场主要危急点:是人员触电、恶性误操作、抱杆到杆伤人、物体打击和高空坠落。二、工程概况

3、及特点1、工程施工相关单位建设单位:广州白云供电局设计单位:佛山电力设计院有限公司施工单位:深圳市南供供电服务有限公司运行维护单位:白云供电局运行班三、组织措施1、施工现场组织机构本工程投入施工人员名,黄文汉为现场施工负责人,赵益林为现场技术负责人,蔡伟权为现场平安员,韩国强为现场材料员。2、各级人员职责2.1施工负责人职责:2.1.1全面负责工程的材料、技术、质量、平安、工期、文明施工的管理,并组织实施。2.L2施工负责人负责指挥本工程的生产、经营活动,调动人力、物资等生产要素,合理组织施工技术力气,保证施工任务的完成。2.2现场平安员职责:2.2.1对入场的施工人员进行平安教化和平安考核。

4、2.2.2监督检查工作票、班前会、班后会及公司其它平安管理制度的执行状况。2.2.3深化工地,做好平安监察工作,消退习惯性违章行为。2.2.4主动协作施工负责人做好平安管理的各项工作,确保整个施工过程中不发生任何平安事故,保障工程顺当实施。2.2.5监督检查班组成员在施工过程中的施工平安,刚好订正班组成员在施工中的习惯性违章行为。2.3现场技术负责人职责:2.3.1依据现场工作实际须要,合理配置班组成员。负责组织(督促)各施工组开展施工现场线路架设、设备安装工程技术数据、设备材料、产品合格证及隐藏工程签证等资料的收集、整理、核对、编制、上报等工作;负责施工现场施工工艺指导、检查,施工质量的监督

5、、管理、考核等工作2.3.2负责实行施工质量三级质量检查制度,确保施工工艺质量。2.4现场材料员职责:2.4.1主动协作施工负责人的各项工作,做好工程材料的打算工作,按工程所需材料按质、按量调配并细致管理。负责工程废旧物资设备的回收登记、上交等管理工作。2.4.3做好施工工器具的管理工作。2.5工作班人员职责:2.5.1主动协作施工负责人的各项工作,细致完成工作负责人下达的工作任务。2.5.2对当天的工作内容,及工作任务进行分析,做到平安施工、文明施工,对工作负责、对自己、对他人负责。3、施工机具配置状况序号施工机具、平安工器具名称数量备注1IOkV验电器3支2IokV接地线3组3400V接地

6、线4组4400V验电器4只5脚扣20付6双保险平安带7付8机动绞磨3台9运输车辆3辆10铁桩6棵11大锤5把12起重工具(葫芦3吨)2个13大绳20根14叉杆8根15抱杆8根16钢绳2盘17铁锹10把18锄头10把19炮杆8根20大撬8根21抬杆10根4、人员配置状况及分工本项工程支配投入施工人员40人,登高作业人员20人,地面工作人员17人、驾驶员3人。赵益林全面负责杆塔组立工作;蔡伟权负责施工手续办理与施工平安方面指导、监督、检查工作;黄文汉负责工程资料收集、整理、编制与施工工艺、质量、技术方面指导、监督、检查工作;韩国强负责材料领用、管理、调配以及施工机具、平安工器具管理工作;其它施工人

7、员依据当日工作任务,由工作负责人调配运用,以当日班前会人员分工支配为准;驾驶员负责人员、材料平安运输工作。5、工程施工进度支配2011年月日前完成杆坑开挖;2011年月日前完成电杆搬运;2011年月日前完成电杆组立;四、技术措施1、电杆组立前应进行外观检查,并符合下列要求:表面光滑平整,壁厚匀称,无偏心、露筋、跑浆、蜂窝等现象;不得有纵向和横向的裂纹;杆身弯曲不超过2/1000,顶端封堵良好。2、电杆长度依设计选用,有接口的要作防锈处理,油漆运用不少于两到,首先运用防锈漆打底,然后用银粉漆遮盖。电杆埋深以杆长的1/6计算,电杆中心点确定后,回填土每下30CnI要进行夯实一次,直至高出地面20C

8、m为止。3、直线杆横向位移不应大于20mm,杆梢偏移不应大于梢径的1/2,转角杆应向外角预偏,紧线后不向内角倾斜,向外角倾斜不应大于1个俏径。终端杆应向拉线侧预偏,紧线后不应向拉线反方向倾斜。电杆拉线坑的深度允许偏差,应不深于设计坑深100mm,不浅于设计坑深50mm。杆坑位移应满意:顺线路方向位移不应超过设计档距的5%,垂直方向不应超过50mm;双杆根开误差不应超过30mm;双杆坑深误差不应超过20mm。4、开工前工作负责人必需对工作班成员进行全面的平安技术交底,对参与施工的临时工进行参与工程所需的平安技术教化。5、组织好足够的人员,人工立杆不得少于15人,立12m杆时不少于20人,立杆前确

9、定1人为指挥,讲明立杆方法及信号,立杆时距杆洞杆长1.2倍范围内不得有无关人员逗留。6、组立杆塔应设专人统一指挥。开工前,要交待施工方法、指挥信号和平安、技术措施,工作人员要明确分工、亲密协作、听从指挥。在居民区和交通道路旁边立、撤杆时,应具备相应的交通组织方案,设围栏并派专人看管,防止行人接近。7、组立杆塔过程中基坑、杆坑内及杆下严禁有人工作Q除指挥人及指定人员外,其他人员应在离开杆塔高度的1.2倍距离以外。8、立杆要运用合格的起重、支撑设备和拉绳,运用前应细致检查,必要时应提前试验。运用方法应正确,严禁过载运用Q9、立杆及修整杆坑时,应有防止杆身滚动、倾斜的措施。如:采纳叉杆和拉绳限制等。

10、10、顶杆及叉杆只能用于直立10米及以下的拔稍杆,不得用铁锹、桩柱等代用。立杆前,应开好杆根槽口。工作人员要匀称地安排在杆的两侧。Ih利用已有杆塔立杆,应先检查杆塔根部,必要时增设临时拉线或其他补强措施在带电设备旁边进行立、撤杆塔工作,杆塔、拉线与临时拉线应与带电设备保持配电网电气平安规程表明确IOkV及0.4kV距离的平安距离,且有防止立杆过程中拉线跳动的措施。12、选择好立杆方向,开好马道。选择承力足够的立杆绳和撑铁,检查立杆用的扒杆,绞磨机械是否完好,禁止运用性能失效,制动失灵的机械,锈蚀严峻,承力不够的钢绳。主拉绳和浪风绳数量不少于4根。13、运用抱杆立杆塔时,主牵引绳、尾绳、杆塔中心

11、及抱杆顶应在一条直线上。抱杆下部应固定坚固,抱杆顶部应设临时拉线限制,临时拉线应匀称调整。抱杆应受力匀称,两侧拉绳应拉好,不得左右倾斜。固定临时拉线时,不得固定在有可能移动的物体上,或其它不行靠的物体上。14、运用吊车立杆时,钢丝绳套应吊在杆的重心偏上位置,防止电杆失去平衡或突然倾倒。15、整体立杆塔前应进行全面检查,各受力、连结部位全部合格方可起吊。立杆塔过程中,吊件垂直下方、受力钢丝绳的内角侧严禁有人。杆塔顶部起立离地约O.8m时应停止起吊,并对各受力点处作一次全面检查,经检查确无问题后方可接着起立;起立60后,应减缓速度,留意各侧拉线;起立至80时,停止牵引。16、扒杆失效时,应停止牵引

12、,缓慢松出扒杆脱帽绳,使扒杆缓慢着地,拉绳操作人员必需站在扒杆外侧。17、已经立起的杆塔,只有在回填夯实完全坚固后方可撤去拉绳及叉杆,杆基未完全夯实坚固或杆塔在拉线未制作完成前,严禁攀登。杆塔施工中不宜用临时拉线过夜;须要过夜时,必需对临时拉线实行加固措施。18、检修杆塔不得随意拆除受力构件,如须要拆除,应事先作好补强措施。调整杆塔倾斜、弯曲、拉线受力不均或迈步、转向时,应依据须要装设临时拉线及其调整范围,并应有专人统一指挥。杆塔上有人时,不得调整或拆除拉线。19、立杆前检查吊点是否坚固,扒杆脚是否平稳,打桩时应一人扶桩一人打锤、扶桩人应站在打锤人的侧面、打锤人严禁戴手套20、随电杆的缓缓起立

13、,制动绳操作人应听从杆跟操作人员的指挥做出调整,两侧浪风绳人员应听从指挥人员的吩咐做出调整21、电杆回填土之前应对电杆进行校正,杆基应夯实坚固,严禁用石块填塞。22、立杆过程中应亲密留意立杆人员精神状态、了解身体状况,发觉精神状态不好应马上停工休息。23、在施工过程中严禁运用明火,正确处理好火种;应有防止雨水冲刷、塌方措施、确保设施基础不受威逼;施工结束后应清扫现场,不应留有施工遗物。五、平安措施1、主要危急点及预控措施作业内容危急点(源)可能导致的事故限制措施制定依据限制措施执行人员交通运输交通运输无证驾驶重特大交通事故严格遵守、执行中华人民共和国道路交通平安法,乘坐的车辆和运输材料的车辆,

14、应驾驶证、行车证、运输证、保险证照齐全相符。中华人民共和国道路交通平安法全体人员违规驾驶重特大交通事故严禁酒后驾车。禁止疲惫驾车,禁止货车载人,严禁病车上路中华人民共和国道路交通平安法驾驶员运输时设备未作固定设备损坏车辆运输时应牢靠的绑扎固定,和其他材料混装是应实行防止挤压、殛撞的措施。人力搬运要留意重心平稳,防止倾翻。材料员、装卸工接地系统焊接,材料加工运用绝缘不合格电焊机、电动工具或无人监护人身触电运用电焊机电钻等电动工具之前应检查设备绝缘是否合格,禁止运用绝缘不合格的工具,接施工电源时应有人监护,并安装漏电爱护器,禁止带电移动电焊机。电业平安工作规程电焊工火灾事故严格执行动火工作票制度,

15、留意生活生产用火,用火应落实专人负责,现场并打算相应的防火器具。公司消防管理规定全体人员挖坑单人工作,在坑内休息塌方、回填土伤人支配双人轮换工作,防止挖出的土石回落电业平安工作规程杆上作业未运用合格平安带、平安帽、登高板,运用不正确。组织、监护不到位人员高空坠落进入施工现场必需戴平安帽。高空作业人员必需系平安带并且在转位时不得失去平安带的爱护。电业平安工作规程安装人员抬杆绳索、抬杆不合格损坏电杆和压伤人运用前检查绳索、抬杆,禁止运用承力部够或断股绳索,禁止运用承力不够或被虫蛀的抬杆。电业平安工作规程抬杆人员绳索、抬杆未栓坚固,散架损坏电杆和压伤人应对绑扎质量进行检查电业平安工作规程立杆运用不合格限制拉绳立杆失败,损坏电杆和压伤
