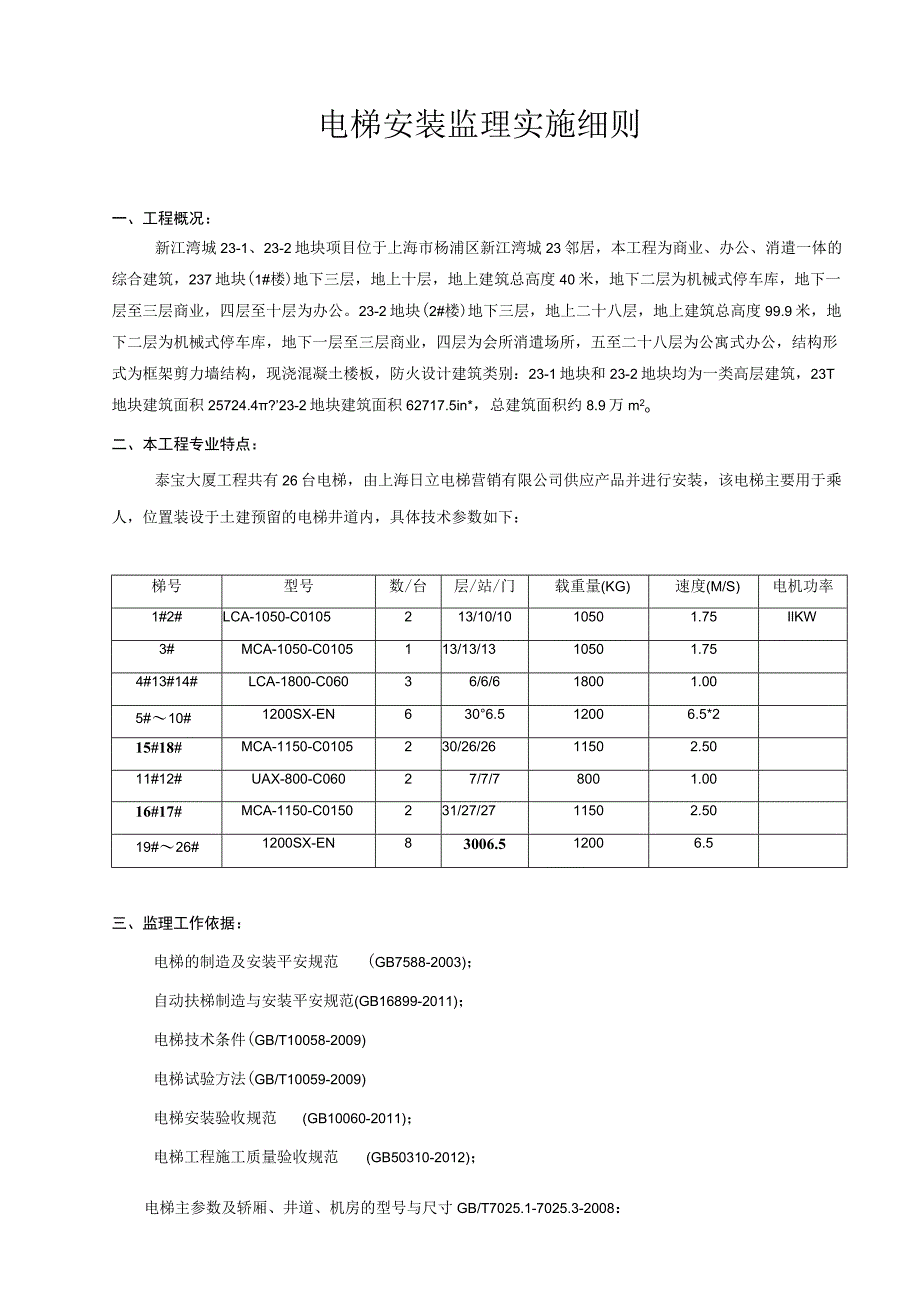

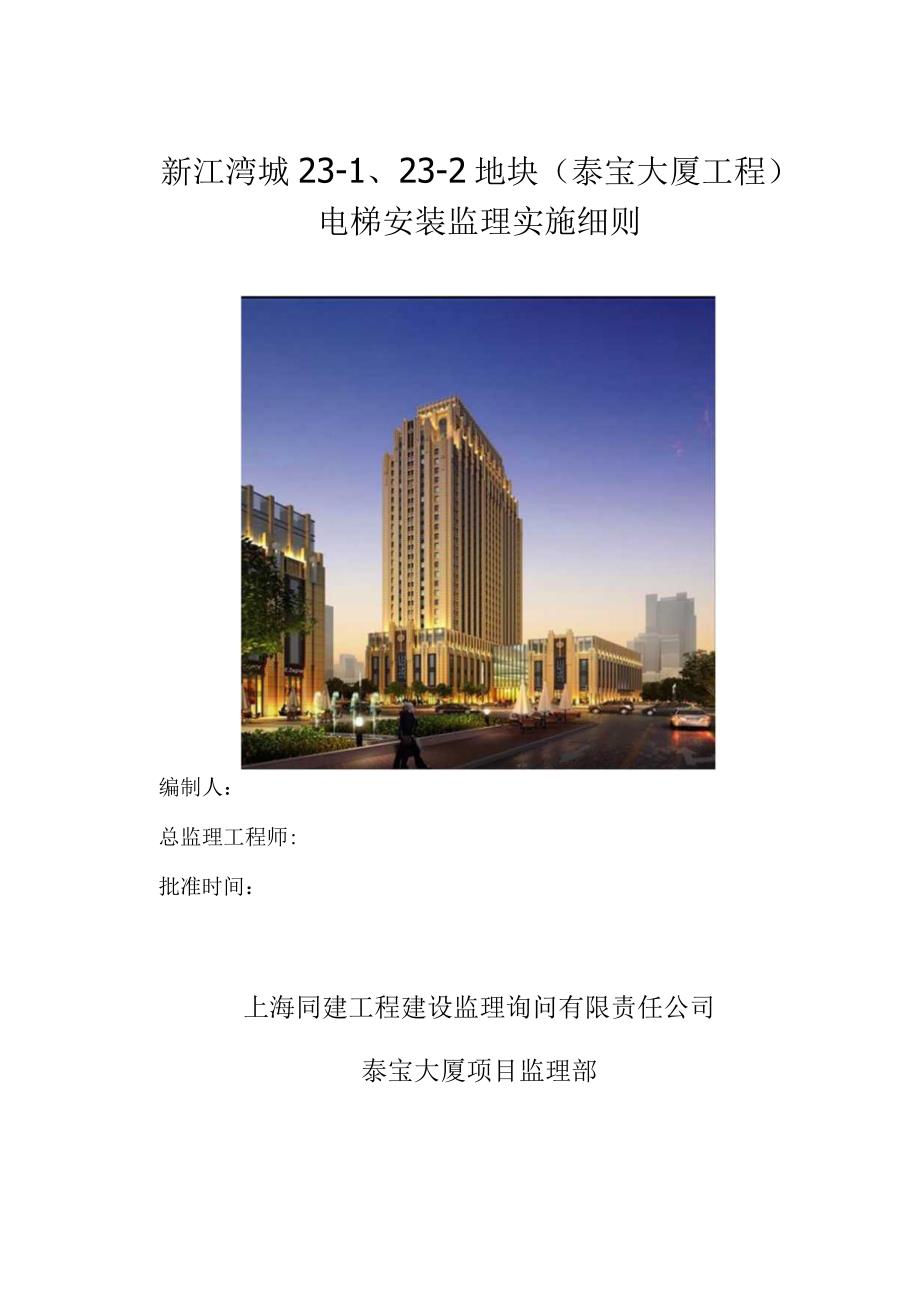

1、新江湾城23-1、23-2地块（泰宝大厦工程）电梯安装监理实施细则编制人：总监理工程师:批准时间：上海同建工程建设监理询问有限责任公司泰宝大厦项目监理部电梯安装监理实施细则一、工程概况：新江湾城23-1、23-2地块项目位于上海市杨浦区新江湾城23邻居，本工程为商业、办公、消遣一体的综合建筑，237地块(1#楼)地下三层，地上十层，地上建筑总高度40米，地下二层为机械式停车库，地下一层至三层商业，四层至十层为办公。23-2地块(2#楼)地下三层，地上二十八层，地上建筑总高度99.9米，地下二层为机械式停车库，地下一层至三层商业，四层为会所消遣场所，五至二十八层为公寓式办公，结构形式为框架剪力墙
2、结构，现浇混凝土楼板，防火设计建筑类别：23-1地块和23-2地块均为一类高层建筑，23T地块建筑面积25724.4?23-2地块建筑面积62717.5in*，总建筑面积约8.9万m2o二、本工程专业特点：泰宝大厦工程共有26台电梯，由上海日立电梯营销有限公司供应产品并进行安装，该电梯主要用于乘人，位置装设于土建预留的电梯井道内，具体技术参数如下：梯号型号数/台层/站/门载重量(KG)速度(M/S)电机功率1#2#LCA-1050-C0105213/10/1010501.75IlKW3#MCA-1050-C0105113/13/1310501.754#13#14#LCA-1800-C06036
3、/6/618001.005#10#1200SX-EN6306.512006.5*215#18#MCA-1150-C0105230/26/2611502.5011#12#UAX-800-C06027/7/78001.0016#17#MCA-1150-C0150231/27/2711502.5019#26#1200SX-EN83006.512006.5三、监理工作依据：电梯的制造及安装平安规范(GB7588-2003)；自动扶梯制造与安装平安规范(GB16899-2011)；电梯技术条件(GB/T10058-2009)电梯试验方法(GB/T10059-2009)电梯安装验收规范(GB10060-2

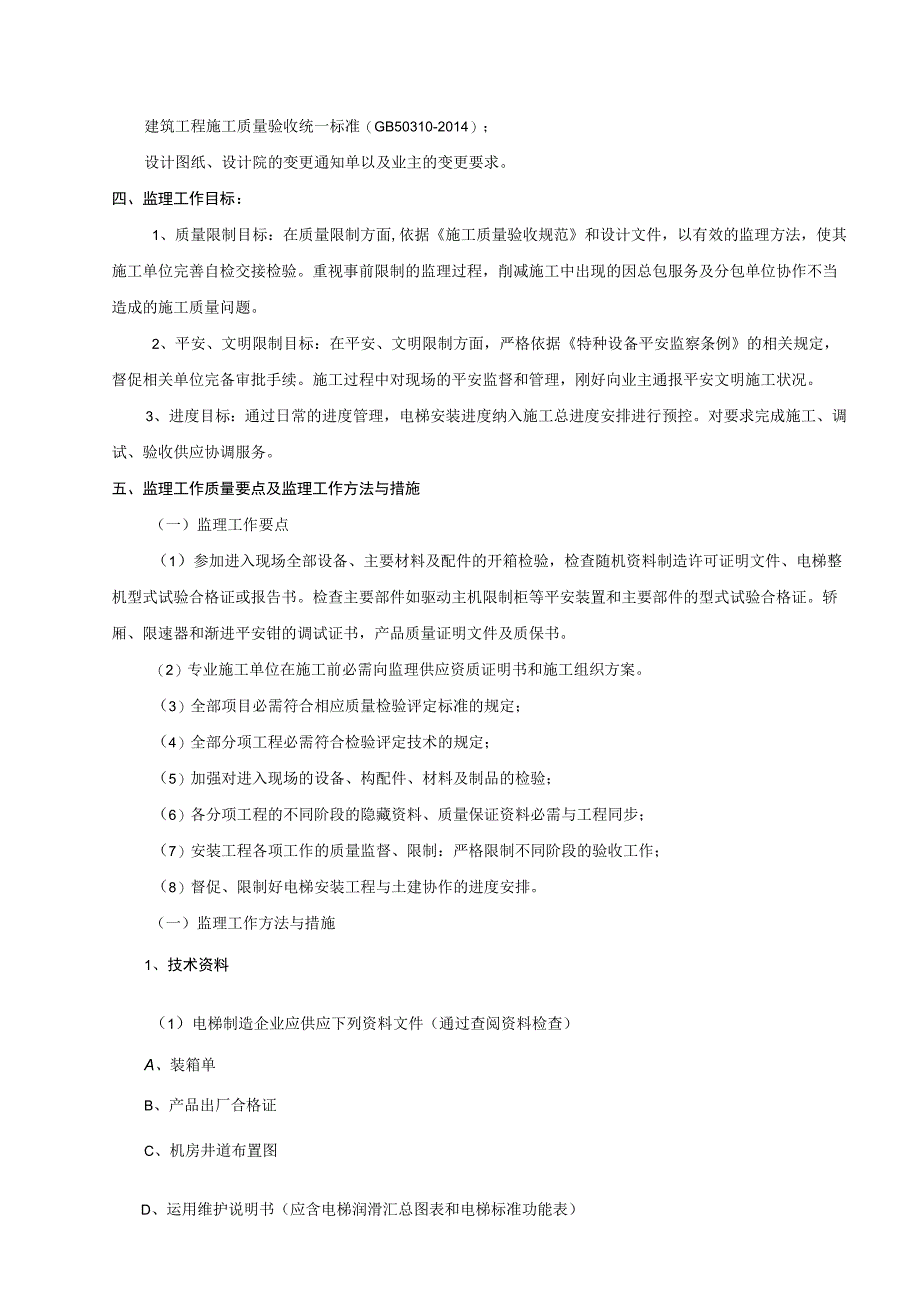

4、011)；电梯工程施工质量验收规范(GB50310-2012)；电梯主参数及轿厢、井道、机房的型号与尺寸GB/T7025.1-7025.3-2008：建筑工程施工质量验收统一标准（GB50310-2014）；设计图纸、设计院的变更通知单以及业主的变更要求。四、监理工作目标：1、质量限制目标：在质量限制方面,依据施工质量验收规范和设计文件，以有效的监理方法，使其施工单位完善自检交接检验。重视事前限制的监理过程，削减施工中出现的因总包服务及分包单位协作不当造成的施工质量问题。2、平安、文明限制目标：在平安、文明限制方面，严格依据特种设备平安监察条例的相关规定，督促相关单位完备审批手续。施工过程中对
5、现场的平安监督和管理，刚好向业主通报平安文明施工状况。3、进度目标：通过日常的进度管理，电梯安装进度纳入施工总进度安排进行预控。对要求完成施工、调试、验收供应协调服务。五、监理工作质量要点及监理工作方法与措施（一）监理工作要点（1）参加进入现场全部设备、主要材料及配件的开箱检验，检查随机资料制造许可证明文件、电梯整机型式试验合格证或报告书。检查主要部件如驱动主机限制柜等平安装置和主要部件的型式试验合格证。轿厢、限速器和渐进平安钳的调试证书，产品质量证明文件及质保书。（2）专业施工单位在施工前必需向监理供应资质证明书和施工组织方案。（3）全部项目必需符合相应质量检验评定标准的规定；（4）全部分项
6、工程必需符合检验评定技术的规定；（5）加强对进入现场的设备、构配件、材料及制品的检验；（6）各分项工程的不同阶段的隐藏资料、质量保证资料必需与工程同步；（7）安装工程各项工作的质量监督、限制：严格限制不同阶段的验收工作；（8）督促、限制好电梯安装工程与土建协作的进度安排。（一）监理工作方法与措施1、技术资料（1）电梯制造企业应供应下列资料文件（通过查阅资料检查）A、装箱单B、产品出厂合格证C、机房井道布置图D、运用维护说明书（应含电梯润滑汇总图表和电梯标准功能表）E、动力电路和平安电路的电气示意图及符号说明F、电气敷设线路图G、部件安装图H、安装说明书I、平安部件：门锁装置、限速器、平安钳、缓
7、冲器及上行超速爱护装置型式试验报告结论副本，其中限速器与渐进式平安钳还需有调试证书副本。（2）应具备以下技术资料（通过查阅和检测）A、土建布置图图纸会审，设计变更洽商记录；B、设备出厂合格证及开箱检验记录C、隐藏工程验收记录D、接地绝缘电阻测试记录E、负荷试验，平安装置检查记录F、分项、分部工程质量验收记录（3）安装单位应供应下列资料和文件（通过查阅资料检查）A、自检记录和检验报告B、安装过程中事故记录与处理报告C、由电梯运用单位提出的经制造企业同意的变更设计的证明文件。D、电梯运行记录E、电梯平安装置检测报告（4）通过实地观感检验以下内容：A、电梯的运行状况B、电梯的平层的精度C、开、关门的
8、噪声D、层门的外观E、信号系统2、机房（1）通向机房、滑轮间和低坑的通道应畅通，且应有永久性照明，如采纳梯子应保证平安牢靠。（通过外观检查）（2）机房应通风良好，门窗应防风雨，门应有锁，并标有“机房重地，闲人免进”字样，机房应有合适的消防设施，固定的照明和插座电源。（通过外观检查，通电试验）（3）限制屏的前面和须要检查检修等人员操作部件前面应供应不小于0.6X0.5米的空间。（目测，必要时运用卷尺测量）（4）对额定速度不大于2.5M/S的电梯，机房内钢丝绳与楼板孔洞每边间隙均应为2040mm,通向井道的孔洞四周应筑有高50mm以上的台阶。（目测，必要时运用卷尺测量）（5）每台电梯应配备供电系统
9、的断相、错相爱护装置，该装置在电梯运行中断相也应起爱护作用。（断开主电源开关，在电源输入端，分别断开一相电源开关，检查电梯是否能正常启动）（6）电气元件标记和导线端子编号或接插件编号应清楚，并与技术资料相符。电气元件工作无异样。（外观检查）（7）在机房中，每一台电梯应单独装设主电源开关，并有易于识别（应与曳引机和限制柜相对应）的标记。该开关位置应能从机房入口处便利快速的接近。如几台电梯共用同一机房，各台电梯的主电源开关应有易于识别的标记，该开关不应切断下列供电电路：A、轿厢照明和通风B、机房和滑轮间照明C、机房内部电源插座D、轿顶盒底坑的电源插座E、电梯井道照明F、报警装置（断开电源开关，检查
10、照明、插座、通风和报警装置是否被切断，同时检查开关配置、布置和标示是否符合规定，是否满意电梯运用要求。）（8）曳引轮承重梁如需埋入承重墙内，则支撑长度应超过墙厚中心20mm,且不应小于75mm。（用卷尺测量后封墙）（9）制动器动作敏捷，工作牢靠。制动时两侧闸瓦应紧密、匀称的贴合在制动轮的工作面上，松闸时制动轮与闸瓦不发生摩擦，四面处间隙平均值两侧各不大于0.7mm。（外观检查，必要时塞尺检查）（10）切断制动器电流至少应由两个独立的电气装置实现，当电梯停止时假如其中的一个接触器的主触点未打开，最迟到下一次运行方向变更时，应防止电梯再运行。（依据电气原理图和实物状况，检查切断制动器电流的电气装置
11、数量和独立性。并通过运行试验推断制动状况）。（Il）曳引轮、导向轮在空载或满载状况下对垂直线的偏差均不大于2mm。采纳悬臂式曳引轮或链轮时防护应符合标准规定。轮槽不应有严峻不匀称磨损，磨损不应变更槽形。（12）应有停电或电气系统发生故障时进行紧急操作的慢速移动轿厢措施，操作牢靠。如所需的操作力不大于400N,可采纳手动紧急操作装置，否则机房内应设置紧急电动运行的电气操作装置。（断电检查轿厢移动装置的功能。如采纳手动移动装置，先安装好盘车手轮，并由一人握紧，另一人用松闸板手将制动器才打开后，盘动手轮检查轿厢移动状况，验证移动装置功能。如采纳电动紧急操作装置应试验其功能）。（13）机房内应贴有发生
12、困人的故障时，救援步骤、方法和轿厢移动装置运用的具体说明。（外观检查）。（14）松闸板手应漆成红色，盘车轮应涂成黄色，可拆卸的盘车轮应放置在机房简单接近的明显部位。在电动机或盘车轮上应有与轿厢上下方向对应的标记。（外观检查）。（15）限速器标牌应标明限速器及电气爱护开关工作速度、动作速度、制作单位等内容，限速器选用与电梯运动速度相匹配。限速器绳轮与选层器钢带轮对铅垂线偏差均不大于O.5mm,曳引轮、导向轮在空教或满载状况下对垂直线的偏差均不大于2mm。（外观检查，用塞尺检查）。（16）限速器，调整部位应有封记，封记不应有移动痕迹。（外观检查）。（17）限速器应有可停止轿厢上下两个方向运行的非自
13、动复位的电气开关。该开关在达到限速器动作之前动作。对于额定速度不大于lms的电梯，最迟应在限速器达到其动作速度时，停止电梯运行。（通电试验，按动电气开关电梯应停止运行。（18）系统接地形式应依据供电系统采纳TNT或TN-C-S系统，进入机房起中性线（N）与爱护线（PE）应始终分开。（将主电源断开，在进线端断开零线，用万用表检查零线和接地线之间是否接通）。（19）易于意外带电的部件与机房接地端连通性良好，且之间电阻值不大于0.5Q。在TN供电系统中严禁电梯外壳单独接地。电梯可利用随行电缆的钢芯或芯线作爱护线，采纳电缆作为爱护芯线时不得少于两根。（用万用表测量曳引机、电源开关、线槽、轿厢等部件与机
14、房接地端的电阻）。（20）导体之间和导体对地的绝缘电阻：动力电路和电气平安装置电路不小于0.5MQ；照明电路和其他电路不小于0.25Mo（用500V数字式兆欧表进行测量。）。（21）机房地面能够承受6865Pa的压力。（查看机房土建资料）。（22）机房应设置金属钓钩，并注明最大承拉负荷。1、位于曳引机上方承重梁上；2、用游标卡尺检验钓钩钢材直径应满意要求;A3钢钓钩承载实力直径mm20222427承载实力（KN）212733413、井道（1）井道顶部空间：当对重完全压在缓冲器上时应同时满意以下四个条件：A、导轨应供应不小于0.1+0.035V2（m）的进一步制导行程。B、轿顶可站人的最高面积的
