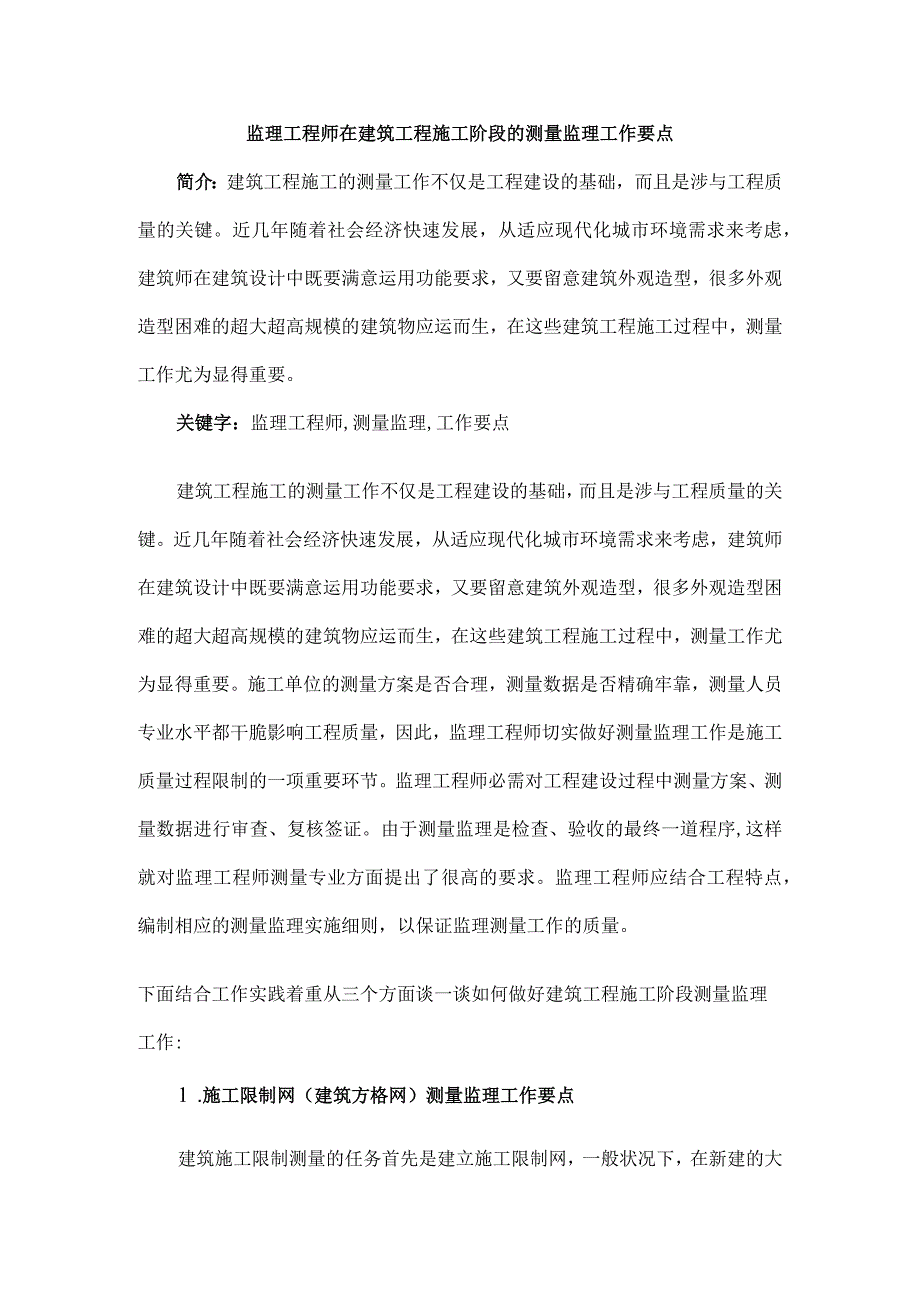

1、监理工程师在建筑工程施工阶段的测量监理工作要点简介：建筑工程施工的测量工作不仅是工程建设的基础，而且是涉与工程质量的关键。近几年随着社会经济快速发展，从适应现代化城市环境需求来考虑，建筑师在建筑设计中既要满意运用功能要求，又要留意建筑外观造型，很多外观造型困难的超大超高规模的建筑物应运而生，在这些建筑工程施工过程中，测量工作尤为显得重要。关键字：监理工程师,测量监理,工作要点建筑工程施工的测量工作不仅是工程建设的基础，而且是涉与工程质量的关键。近几年随着社会经济快速发展，从适应现代化城市环境需求来考虑，建筑师在建筑设计中既要满意运用功能要求，又要留意建筑外观造型，很多外观造型困难的超大超高规模
2、的建筑物应运而生，在这些建筑工程施工过程中，测量工作尤为显得重要。施工单位的测量方案是否合理，测量数据是否精确牢靠，测量人员专业水平都干脆影响工程质量，因此，监理工程师切实做好测量监理工作是施工质量过程限制的一项重要环节。监理工程师必需对工程建设过程中测量方案、测量数据进行审查、复核签证。由于测量监理是检查、验收的最终一道程序,这样就对监理工程师测量专业方面提出了很高的要求。监理工程师应结合工程特点，编制相应的测量监理实施细则，以保证监理测量工作的质量。下面结合工作实践着重从三个方面谈一谈如何做好建筑工程施工阶段测量监理工作:1 .施工限制网（建筑方格网）测量监理工作要点建筑施工限制测量的任务

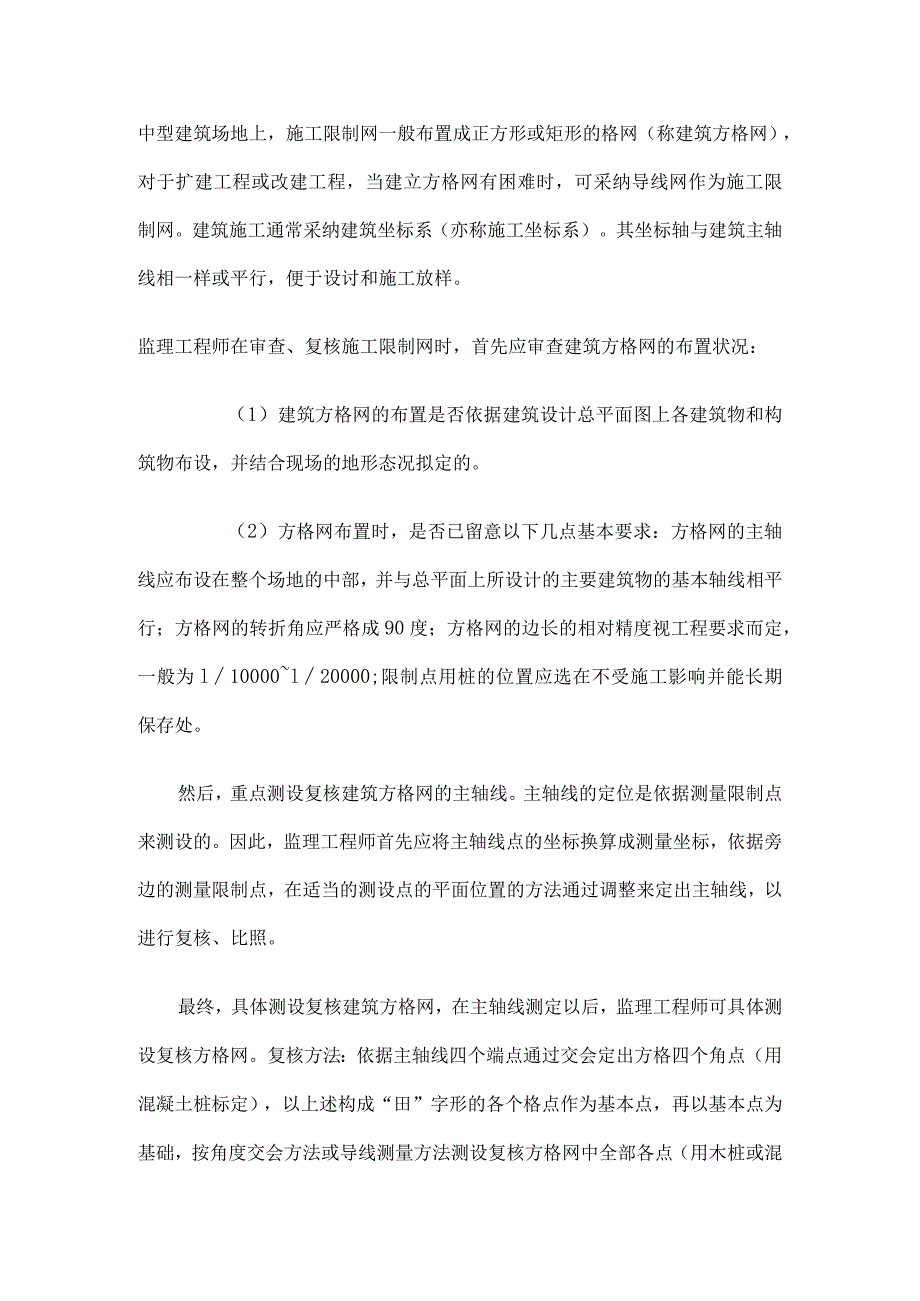

3、首先是建立施工限制网，一般状况下，在新建的大中型建筑场地上，施工限制网一般布置成正方形或矩形的格网（称建筑方格网），对于扩建工程或改建工程，当建立方格网有困难时，可采纳导线网作为施工限制网。建筑施工通常采纳建筑坐标系（亦称施工坐标系）。其坐标轴与建筑主轴线相一样或平行，便于设讨和施工放样。监理工程师在审查、复核施工限制网时，首先应审查建筑方格网的布置状况：（1）建筑方格网的布置是否依据建筑设计总平面图上各建筑物和构筑物布设，并结合现场的地形态况拟定的。（2）方格网布置时，是否已留意以下几点基本要求：方格网的主轴线应布设在整个场地的中部，并与总平面上所设计的主要建筑物的基本轴线相平行；方格网的转
4、折角应严格成90度；方格网的边长的相对精度视工程要求而定，一般为l10000l20000;限制点用桩的位置应选在不受施工影响并能长期保存处。然后，重点测设复核建筑方格网的主轴线。主轴线的定位是依据测量限制点来测设的。因此，监理工程师首先应将主轴线点的坐标换算成测量坐标，依据旁边的测量限制点，在适当的测设点的平面位置的方法通过调整来定出主轴线，以进行复核、比照。最终，具体测设复核建筑方格网，在主轴线测定以后，监理工程师可具体测设复核方格网。复核方法：依据主轴线四个端点通过交会定出方格四个角点（用混凝土桩标定），以上述构成“田”字形的各个格点作为基本点，再以基本点为基础，按角度交会方法或导线测量方

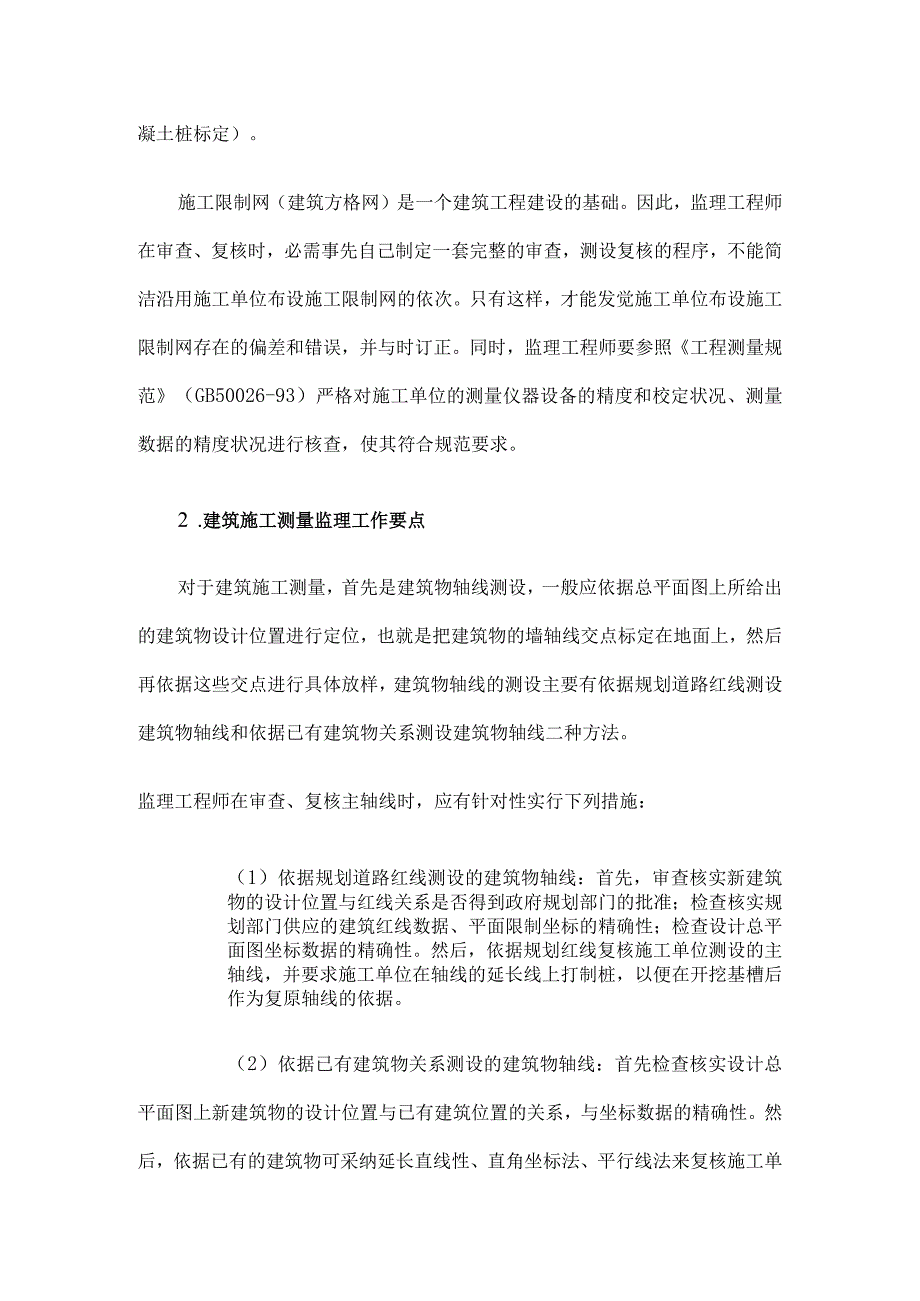

5、法测设复核方格网中全部各点（用木桩或混凝土桩标定）。施工限制网（建筑方格网）是一个建筑工程建设的基础。因此，监理工程师在审查、复核时，必需事先自己制定一套完整的审查，测设复核的程序，不能简洁沿用施工单位布设施工限制网的依次。只有这样，才能发觉施工单位布设施工限制网存在的偏差和错误，并与时订正。同时，监理工程师要参照工程测量规范（GB50026-93）严格对施工单位的测量仪器设备的精度和校定状况、测量数据的精度状况进行核查，使其符合规范要求。2 .建筑施工测量监理工作要点对于建筑施工测量，首先是建筑物轴线测设，一般应依据总平面图上所给出的建筑物设计位置进行定位，也就是把建筑物的墙轴线交点标定在地
6、面上，然后再依据这些交点进行具体放样，建筑物轴线的测设主要有依据规划道路红线测设建筑物轴线和依据已有建筑物关系测设建筑物轴线二种方法。监理工程师在审查、复核主轴线时，应有针对性实行下列措施：（1）依据规划道路红线测设的建筑物轴线：首先，审查核实新建筑物的设计位置与红线关系是否得到政府规划部门的批准；检查核实规划部门供应的建筑红线数据、平面限制坐标的精确性；检查设计总平面图坐标数据的精确性。然后，依据规划红线复核施工单位测设的主轴线，并要求施工单位在轴线的延长线上打制桩，以便在开挖基槽后作为复原轴线的依据。（2）依据已有建筑物关系测设的建筑物轴线：首先检查核实设计总平面图上新建筑物的设计位置与已
7、有建筑位置的关系，与坐标数据的精确性。然后，依据已有的建筑物可采纳延长直线性、直角坐标法、平行线法来复核施工单位测设的主轴线。建筑物的主轴线测好后，监理工程师应进一步具体复核测设建筑物各轴线的交点位置（中心桩），测设时，应检查复核房屋轴线距离（误差不得超过1/2000）o在多层楼房施工中，限制桩也是向上投测轴线的依据，监理工程师应要求施工单位布设的限制桩钉在槽外24m的地方。如系多层建筑物，为了便于向上引点，可设在较远的地方，如旁边有固定建筑物，最好把轴线投到建筑物上。建筑施工测量中，基础施工测量是一个重要环节，主要工作有基槽挖土的放线和抄平、基础施工的放线和抄平。对于基槽挖土，监理工程师检查
8、主要内容是限制基槽开挖深度，一般可在基槽挖到肯定深度后，用水准仪在壁上每隔23m和拐角处设置一些水平的小木桩（平水桩：标高误差限制10mm）,这些木桩可作为清理槽底和铺设垫层的依据，待土方挖完后，再依据限制桩复核基槽宽度和标高，合格后，可允许施工单位进行垫层施工。基础施工在轴线投设时，如建筑物精度要求较高，应用经纬仪投点，再按设计尺寸要求进行复核，标高可干脆在模板定出标高限制线，监理工程师应依据水准点进行复核。对于高层建筑，在施工测量中，由于地面施工部分测量精度要求较高,高层施工部分场地较小，测量工作条件受到限制，并且简洁受到施工干扰,因此，监理工程师在审查、复核时应着重留意施工测量的方法是否
9、有针对性与符合规范要求和所用的仪器是否适用、匹配。高层建筑的平面限制网布设于地坪层（底层），其形式一般为一个矩形或若干个矩形，且布设于建筑物内部，以便逐层向上投影，限制各层的细部（墙、柱、电梯井筒、楼梯等）的施工放样。平面限制点一般为埋设于地坪层地面混凝土上面的一块小铁板，上面划十字线，交点上冲一小孔,代表点位中心。监理工程师在审查、复核时应先检查平面限制点点位的选择是否与建筑物的结构相适应，具体要点：矩形限制网的各边应与建筑轴线相平行；建筑物内部的细部结构（主要是柱和承重墙）不阻碍限制点之间的通视；限制点向上层作垂直投影时，要在各层楼板上设置垂准孔，因此，通过限制点的铅垂方向应避开横粱和楼板
10、中的主钢筋。然后对平面限制网进行检查、复核并测设，精度限制：平面限制点之间的距离测量精度不应低于1/10000,矩形角度测设的误差不应大于10”。同时，要求施工单位留意限制点在结构和外墙（包括幕墙）施工期间妥当爱护。高层建筑施工的高程限制网为建筑场地内的一组水准点。待建筑物基础和地坪层建立完成后，在墙上或柱上从水准点测设“一米标高线”（标高为十LOOOm）或“半米标高线”（标高为十0.500m）,作为向上各层测设设计高程之用。监理工程师应首先检查建筑场地内的一组水准点数量（不少于3个），然后复核测设“一米标高线”或“半米标高线”是否符合要求。在高层建筑施工中，无论是平面限制点的垂直投影，还是高
11、程传递，对所运用的仪器设备均有肯定要求，监理工程师应予以限制：垂准仪可以用于各种层次的平面限制点的垂直投影。如用经纬仪（加装直角目镜）作限制点的垂直投影，一般用于10层以下的建筑物。高程传递一般可采纳钢卷尺垂直丈量法和全站仪天顶测距法进行，对于精度要求高的超高层建筑应运用全站仪进行高程传递。各种仪器运用技术要求应符合工程测量规范（GB50026-93）规定。高层建筑结构细部（外墙、承重墙、立柱、电梯并筒、粱、楼板、楼梯等与各种预埋件）测设很重要，特殊是困难的平面结构，监理工程师应重点进行限制：首先应审查施工单位编制的测量方案（是否经过计算），再检查其实施状况。同时，监理工程师通过计算制定相应监
12、理实施限制细则再予以复核、测设，一般对每层建筑结构细部可依据平面限制点用经纬仪和钢卷尺极坐标法、距离会交法、直角坐标法等复核测设其平面位置，依据一米标高线用水准仪复核测设其标高。3 .建筑工程变形测量监理工作要点建筑工程施工阶段的变形观测主要是建筑物沉降观测。建筑物的沉降观测是依据基准点进行的。沉降观测的基准点是23个埋设于建筑沉降影响范围以外的水准点，与城市水准点连测后，获得基准点的高程，它们之间的高差应常常用水准测量检核，以确证其高程的稳定性，冻土地区的基准点，应埋设在冻土深度线以下0.5m处。基准点与沉降观测点不能相距太远，一般应在100nl范围以内。进行变形观测的建筑物上，应埋设沉降观
13、测点。观测点一般是沿建筑外围匀称布设，埋在荷载有变更的部位、平面形态变更处、沉降缝两侧、有代表性的支柱和基础上，应加设沉降观测点。监理工程师在审查、复核沉降观测时，首先应检查观测点的数量和位置是否全面反映建筑物的沉降状况。接着审查施工单位沉降观测的实施方案：包括运用测量设备和精度限制，施工阶段沉降观测的周期和观测时间。一般建筑，可在基础完工后或地下室砌完后起先观测，大型、高层建筑，可在基础垫层或基础底部完成后起先观测。观测次数与间隔时间应视地基与加荷状况而定。民用建筑可每加高15层观测一次；工业建筑可按不同施工阶段（如回填基坑、安装柱子和屋架、砌筑墙体、设备安装等）分别进行观测。如建筑物匀称增
14、高，应至少在增加荷载的25%、50%、75%和100%时各测一次。施工过程中如短暂停工，在停工与重新开工时应各观测一次，停工期间，可每隔23个月观测一次。然后，检查基准点、沉降观测点的布设是否符合规定要求。观测点应便于立水准尺、观测能够长期保存和不简洁受到破坏。最终对施工单位每次沉降观测的数据进行检查复核并签署监理看法。在沉降观测中，观测时间、方法和精度要求应严格参照工程测量规范(GB50026-93)、建筑变形测量规程(JGJ/T8-97)标准有关条款要求，为了保证水准测量的精度，观测时，视线长度一般不得超过50m,前、后视距离要尽量相等。从以上的监理工作要点可以看出，测量监理工作是整个施工过程中不行缺少的重要环节，监理工程师要真正做到对施工工程质量进行全面监控，必需重视和加强测量监理工作，并贯彻于建筑工程施工阶段的始终。
