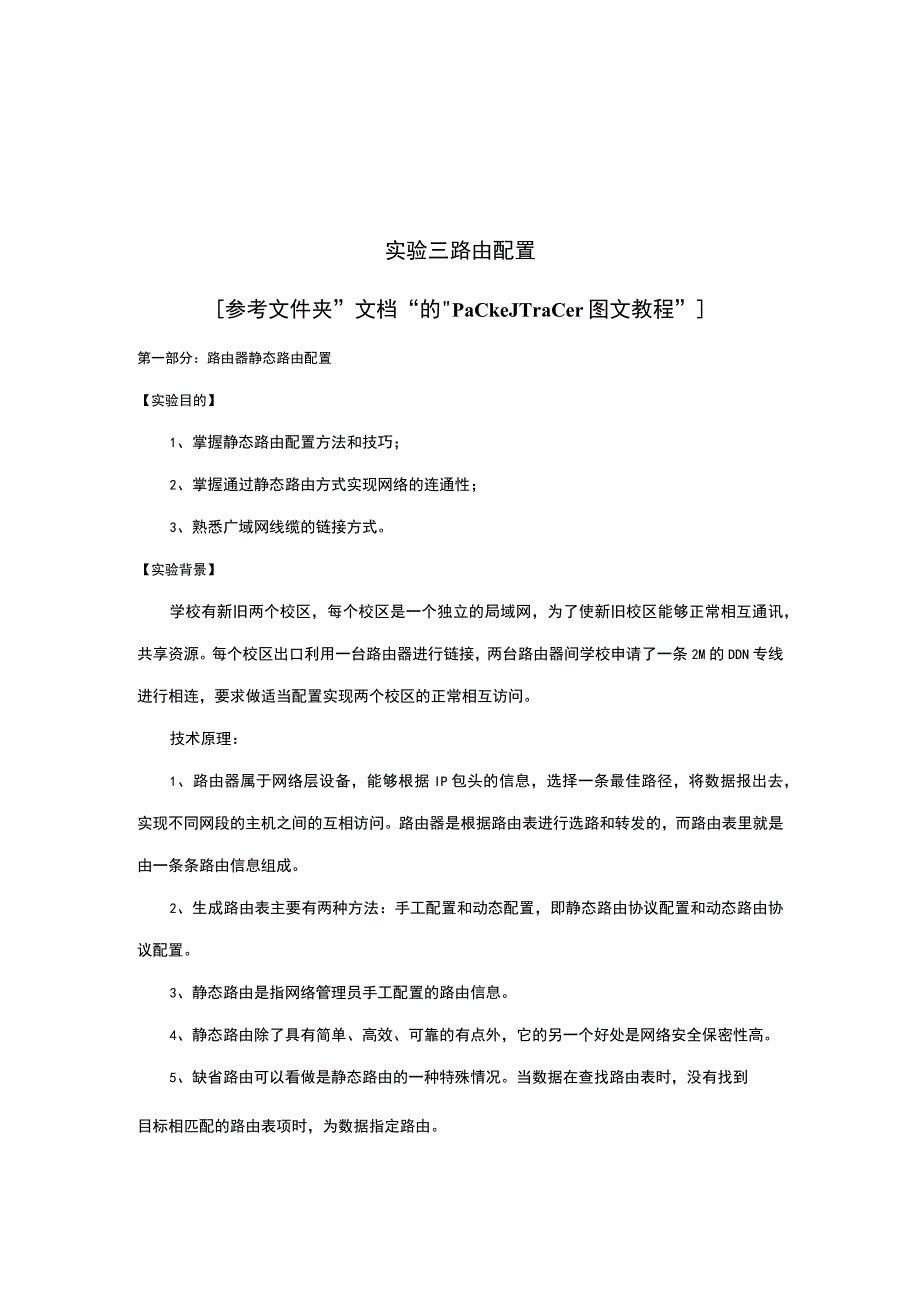

1、实验三路由配置参考文件夹”文档“的PaCkeJTraCer图文教程”第一部分：路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧；2、掌握通过静态路由方式实现网络的连通性；3、熟悉广域网线缆的链接方式。【实验背景】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。每个校区出口利用一台路由器进行链接，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。技术原理：1、路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据报出去，实现不同网段的主机之间的互相访问。路由器是根据路由表进行选路和转

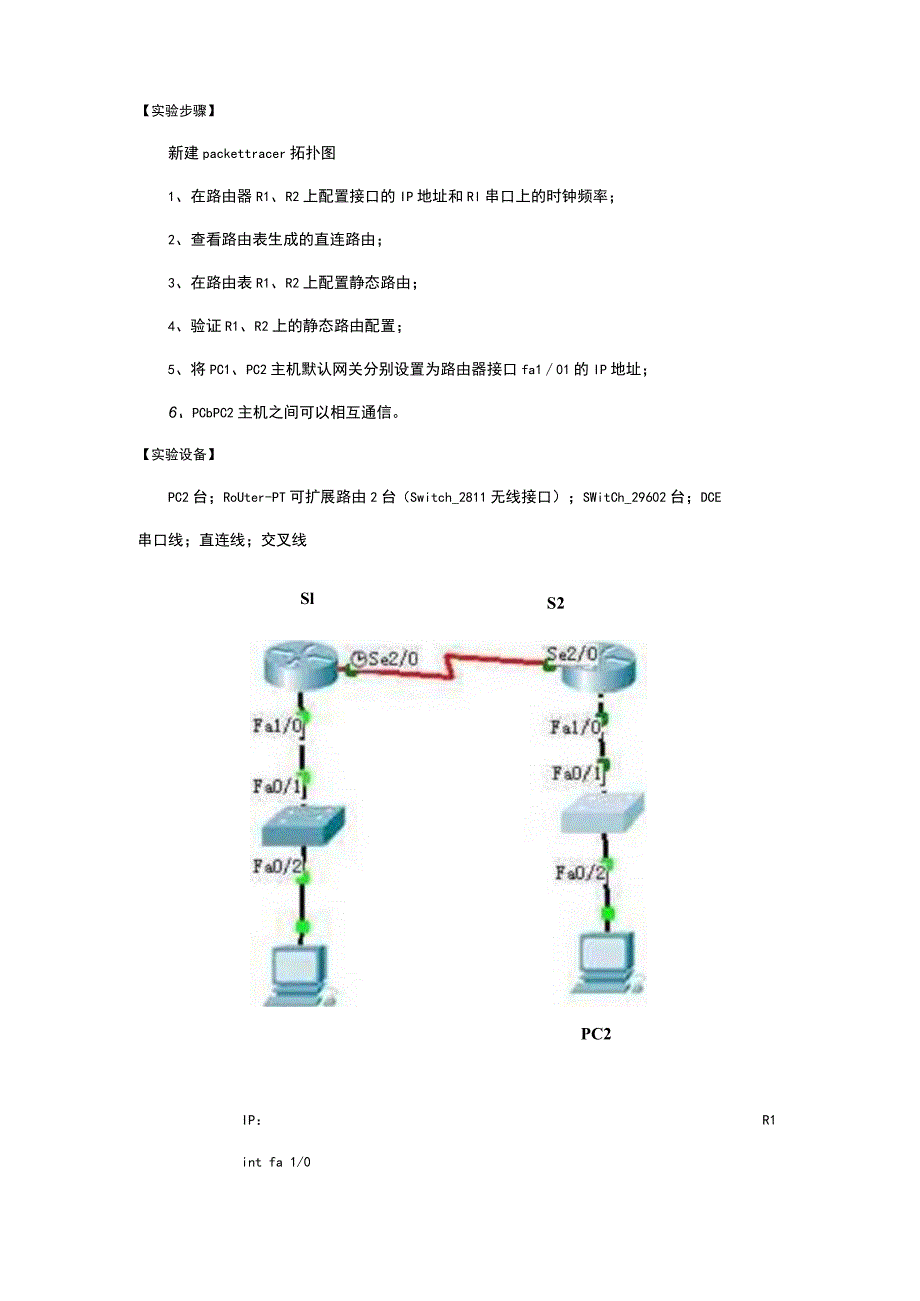

2、发的，而路由表里就是由一条条路由信息组成。2、生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。3、静态路由是指网络管理员手工配置的路由信息。4、静态路由除了具有简单、高效、可靠的有点外，它的另一个好处是网络安全保密性高。5、缺省路由可以看做是静态路由的一种特殊情况。当数据在查找路由表时，没有找到目标相匹配的路由表项时，为数据指定路由。【实验步骤】新建packettracer拓扑图1、在路由器R1、R2上配置接口的IP地址和Rl串口上的时钟频率；2、查看路由表生成的直连路由；3、在路由表R1、R2上配置静态路由；4、验证R1、R2上的静态路由配置；5、将PC1
3、、PC2主机默认网关分别设置为路由器接口fa101的IP地址；6、PCbPC2主机之间可以相互通信。【实验设备】PC2台；RoUter-PT可扩展路由2台（Switch_2811无线接口）；SWitCh_29602台；DCESl串口线；直连线；交叉线S2PC2IP：R1int fa 1/0noshutipaddressserial2/0noshutipaddressrate64000（必须配置时钟才可通信）endR2enconfthostnameR2intfa1/0noshutipaddressserial2/0noshutipaddressshutendR1enconftiprouteipr
4、outeR2enconftiprouteiproute第二部分：路由器RIP动态路由配置【实验目的】1、掌握RlP协议的配置方法;2、掌握查看通过动态路由协议RIP学习产生的路由；3、熟悉广域网线缆的链接方式。【实验背景】假设校园网通过一台三层交换机连到校园网出口路由器上,路由器再和校园外的另一台路由器连接。现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。为了简化网管的管理维护工作，学校决定采用RIPV2协议实现互通。技术原理：1、RIP（RoutingInformationProtocols,路由信息协议）是应用较早、使用较普遍的IGP内部网管协议，使用于小型同类网络，是距
5、离矢量协议；2、RIP协议跳数作为衡量路径开销的，RIP协议里规定最大跳数为15；3、RlP协议有两个版本：RlPVl和RIPv2,RIPVl属于有类路由协议，不支持VLSM,以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM,以组播形式进行路由更新。【实验步骤】建立packettracer拓扑图1、在本实验中的三层交换机上划分VLANIo和VLAN20,其中VLANlo用于连接校园网主机，VLAN20用于连接R1；2、路由器之间通过电缆通过串口连接，DCE端连接在Rl上，配置其时钟频率64000；3、主机和交换机通过直连线，主机和路由器通过交叉线连接；4
6、、在S3560上配置RIPV2路由协议；5、在路由器R1、R2上配置RIPV2路由协议；6、将PC1、PC2主机默认网关设置为与直连网络设备接口IP地址；7、验证PC1、PC2主机之间可以互相通信。【实验设备】PC2台；Router-PT2台；Switch_35601台；DCE串口线；直连线；交叉线RlR2S3560，Fft020/TPClPC1IP：VIan10exitvlan20exitinterfacefa0/10switchportaccessvIan10exitinterfacefa0/20switchportaccessvlan20exitAoPC2：S3560endshowvIa
7、nconftinterfacevIan10ipaddressshutdownexitinterfacevIan20ipaddressshutdownendshowiprouteshowrunningconftrouterripnetwork2endshowiprouteR1enconfthostnameR11 nterfacefa0/0noshutdownipaddressserial2/0noshutdownipaddressrate64000endshowiprouteconftrouterripnetwork2exitR2enconfthostnameR2interfacefa0/0no
8、shutdownipaddressserial2/0noshutdownipaddressiprouteconftrouterripnetwork2end第三部分：路由器OSPF动态路由配置【实验目的】1掌握OSPF协议的配置方法；2、掌握查看通过动态路由协议OSPF学习产生的路由;3、熟悉广域网线缆的链接方式。假设校园网通过一台三层交换机连到校园网出口路由器上,路由器再和校园外的另一台路由器连接。现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。为了简化网管的管理维护工作，学校决定采用OSPF协议实现互通。技术原理：OSPF（开放式最短路径优先协议）是目前网络中应用最广泛的路
9、由协议之一。属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。OSPF路由协议通过向全网扩散本设备的链路状态信息,使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。【实验步骤】建立packettracer拓扑图1、在本实验中的三层交换机上划分VLANIO和VLAN20,其中VLANlO用于连接校园网主机，VLAN20用于连接R1；2、路由器之间通过电缆通过串口连接，DCE端连接在Rl上，配置其时钟频率64000;3、主机和交换机通过直连线，主机和路由器通过交叉线连接；4、在S356
10、0上配置OSPF路由协议；5、在路由器R1、R2上配置OSPF路由协议；6、将PC1、PC2主机默认网关设置为与直连网络设备接口IP地址；7、验证PC1、PC2主机之间可以互相通信。【实验设备】PC2台；Router-PT2台；Switch_35601台；DCE串口线；直连线；交叉线PC1IP：:：S3560vIan10exitvIan20exitinterfacefa0/10switchportaccessvIan10exitinterfacefa0/20switchportaccessvIan20exitinterfacevIan10ipaddressshutdownexitinterfa
11、cevIan20ipaddressshutdownendshowiprouteconftrouterospf1network0.0.0.255area0network0.0.0.255area0endshowiprouteR1enconfthostnameR1interfacefa0/0noshutdownipaddressserial2/0noshutdownipaddressrate64000endshowiprouteconftrouterospf1network0.0.0.255area0network0.0.0.255area0endshowiprouteR2enconfthostn
12、ameR2interfacefa0/0noshutdownipaddressserial2/0noshutdownipaddressiprouteconftrouterospf1network0.0.0.255area0network0.0.0.255area0endshowiproute附录：路由器的基本配置【实验目的】1、掌握路由器几种常用的配置方法；2、掌握采用Console线缆配置路由器的方法；3、掌握采用Telnet方式配置路由器的方法；4、熟悉路由器不同的命令行操作模式以及各种模式之间的切换;5、掌握路由器的基本配置命令。你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录
13、路由器，了解、掌握路由器的命令行操作；作为网管，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。技术原理：路由器的管理方式基本分为两种：带内管理和带外管理。通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置时必须利用ConSole端口进行配置。【实验步骤】新建packettracer拓扑图1、用标准ConSole线缆用于连接计算机的串口和路由器的ConSoIe上，在计算机上启用超级终端，并配置超级终端的参数，是计算机与路由器通过COnSoIe接口建立
