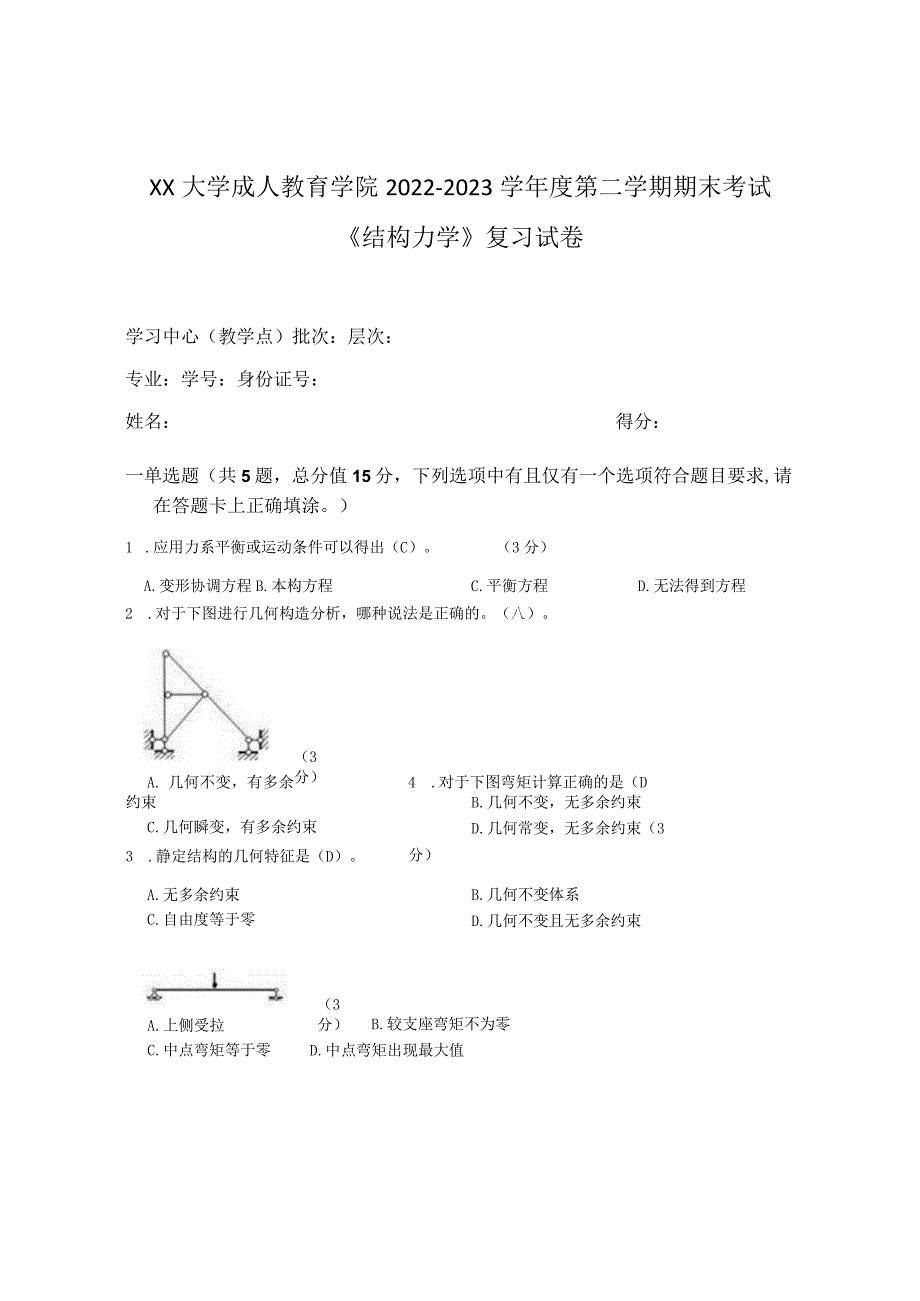

1、XX大学成人教育学院2022-2023学年度第二学期期末考试结构力学复习试卷学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一单选题（共5题，总分值15分，下列选项中有且仅有一个选项符合题目要求,请在答题卡上正确填涂。）1 .应用力系平衡或运动条件可以得出（C）。（3分）A.变形协调方程B.本构方程C.平衡方程D.无法得到方程2 .对于下图进行几何构造分析，哪种说法是正确的。（八）。（3分）A.几何不变，有多余约束C.几何瞬变，有多余约束3 .静定结构的几何特征是（D）。A.无多余约束C.自由度等于零4 .对于下图弯矩计算正确的是（DB.几何不变，无多余约束D.几何常变，无多余

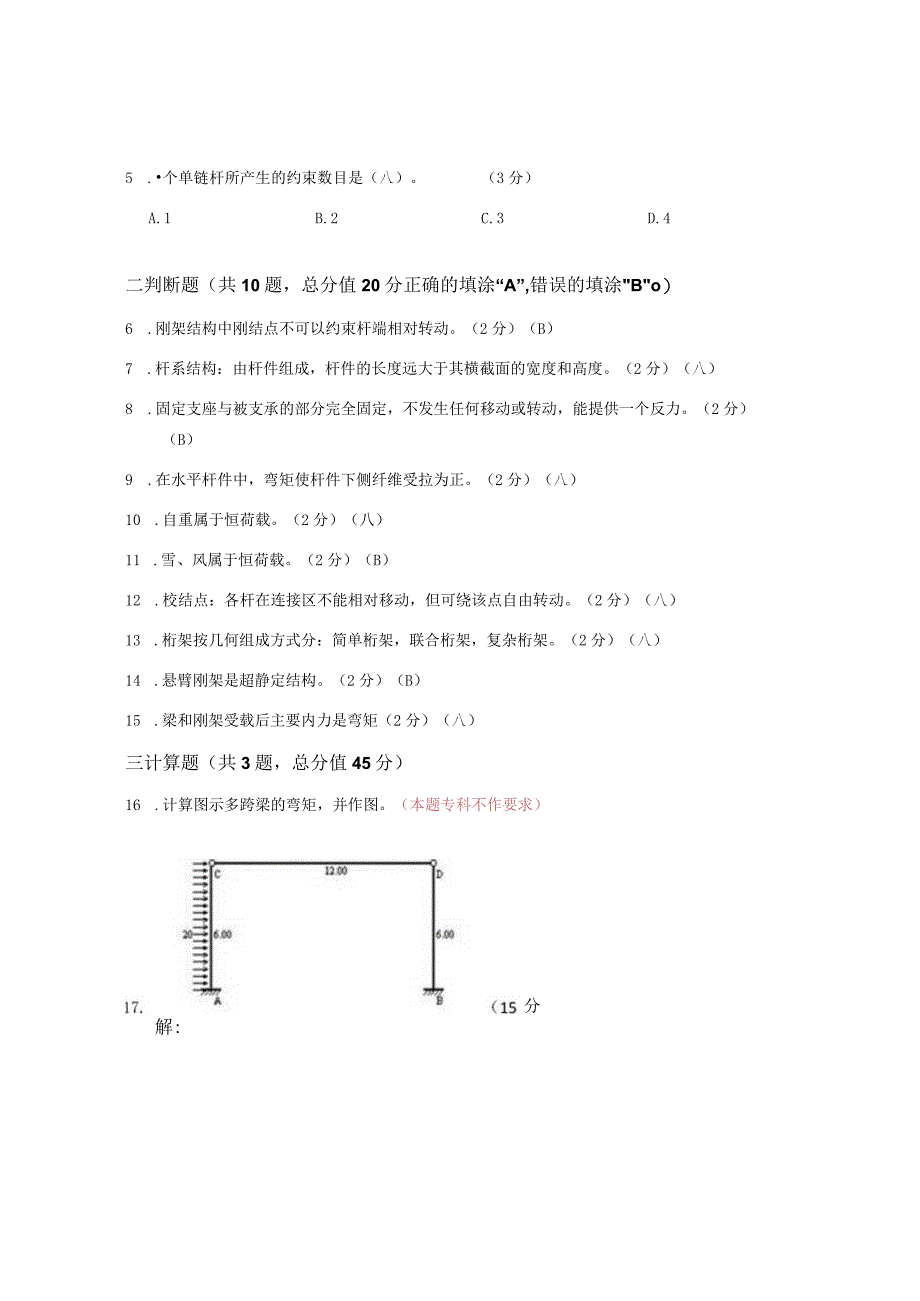

2、约束（3分）B.几何不变体系D.几何不变且无多余约束（3分）A.上侧受拉C.中点弯矩等于零B.较支座弯矩不为零D.中点弯矩出现最大值5 .个单链杆所产生的约束数目是（八）。（3分）A.1B.2C.3D.4二判断题（共10题，总分值20分正确的填涂“A”,错误的填涂Bo）6 .刚架结构中刚结点不可以约束杆端相对转动。（2分）（B）7 .杆系结构：由杆件组成，杆件的长度远大于其横截面的宽度和高度。（2分）（八）8 .固定支座与被支承的部分完全固定，不发生任何移动或转动，能提供一个反力。（2分）（B）9 .在水平杆件中，弯矩使杆件下侧纤维受拉为正。（2分）（八）10 .自重属于恒荷载。（2分）（八）

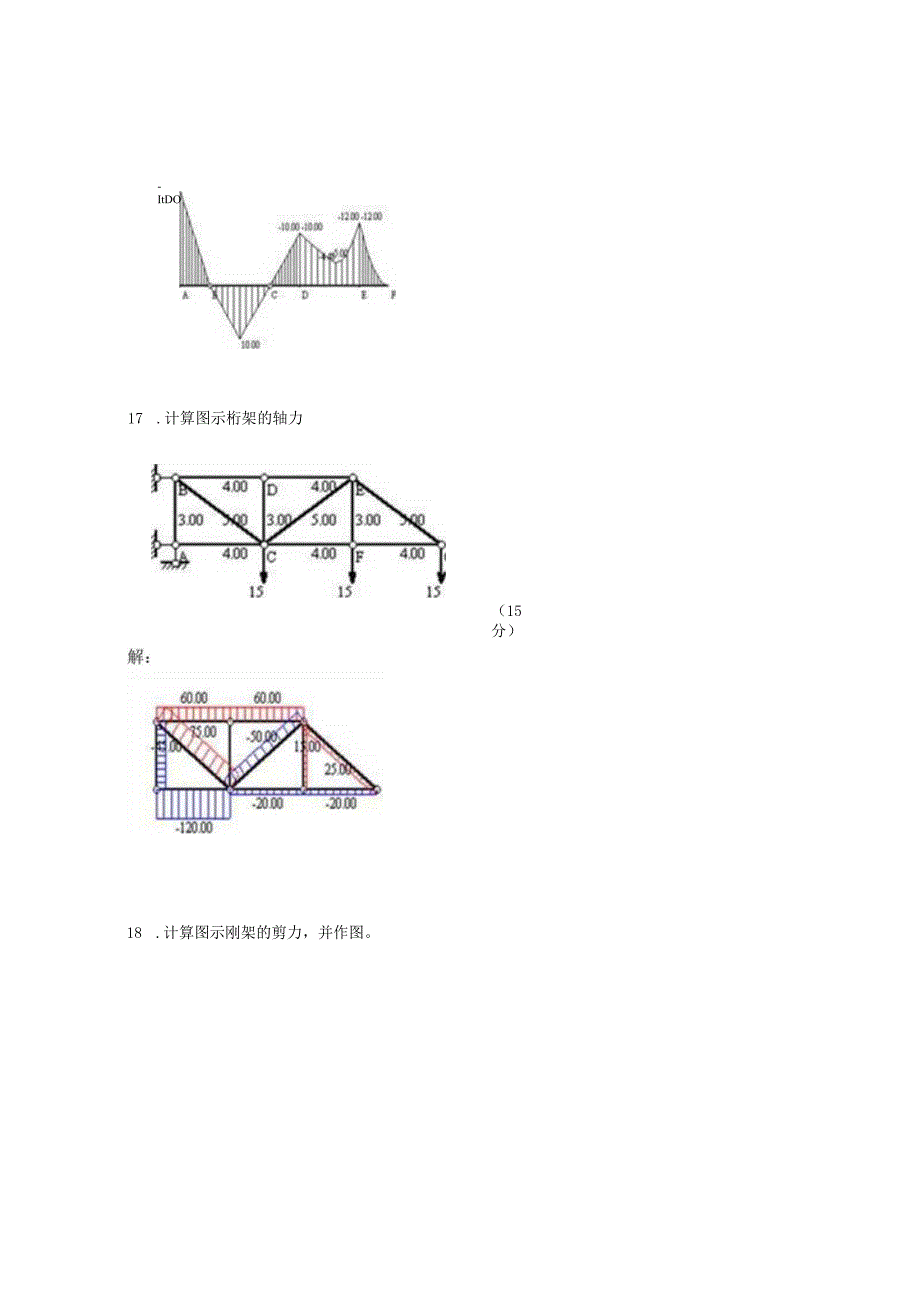

3、11 .雪、风属于恒荷载。（2分）（B）12 .校结点：各杆在连接区不能相对移动，但可绕该点自由转动。（2分）（八）13 .桁架按几何组成方式分：简单桁架，联合桁架，复杂桁架。（2分）（八）14 .悬臂刚架是超静定结构。（2分）（B）15 .梁和刚架受载后主要内力是弯矩（2分）（八）三计算题（共3题，总分值45分）16 .计算图示多跨梁的弯矩，并作图。（本题专科不作要求）分解:-ItDO17 .计算图示桁架的轴力（15分）18 .计算图示刚架的剪力，并作图。Too四简答题（共1题，总分值10分）19 .对下图结构进行几何构造分析。（10分）答：三刚片三个较连接，不在一条直线，因此儿何不变体系，没有多余约束。五识图绘图题（共1题，总分值10分，请根据题意正确作图，若答题需要使用原图的，请在答题卷中画出原图并作答。）20 .做下图结构弯矩图Fr11-aI1（10分）A
