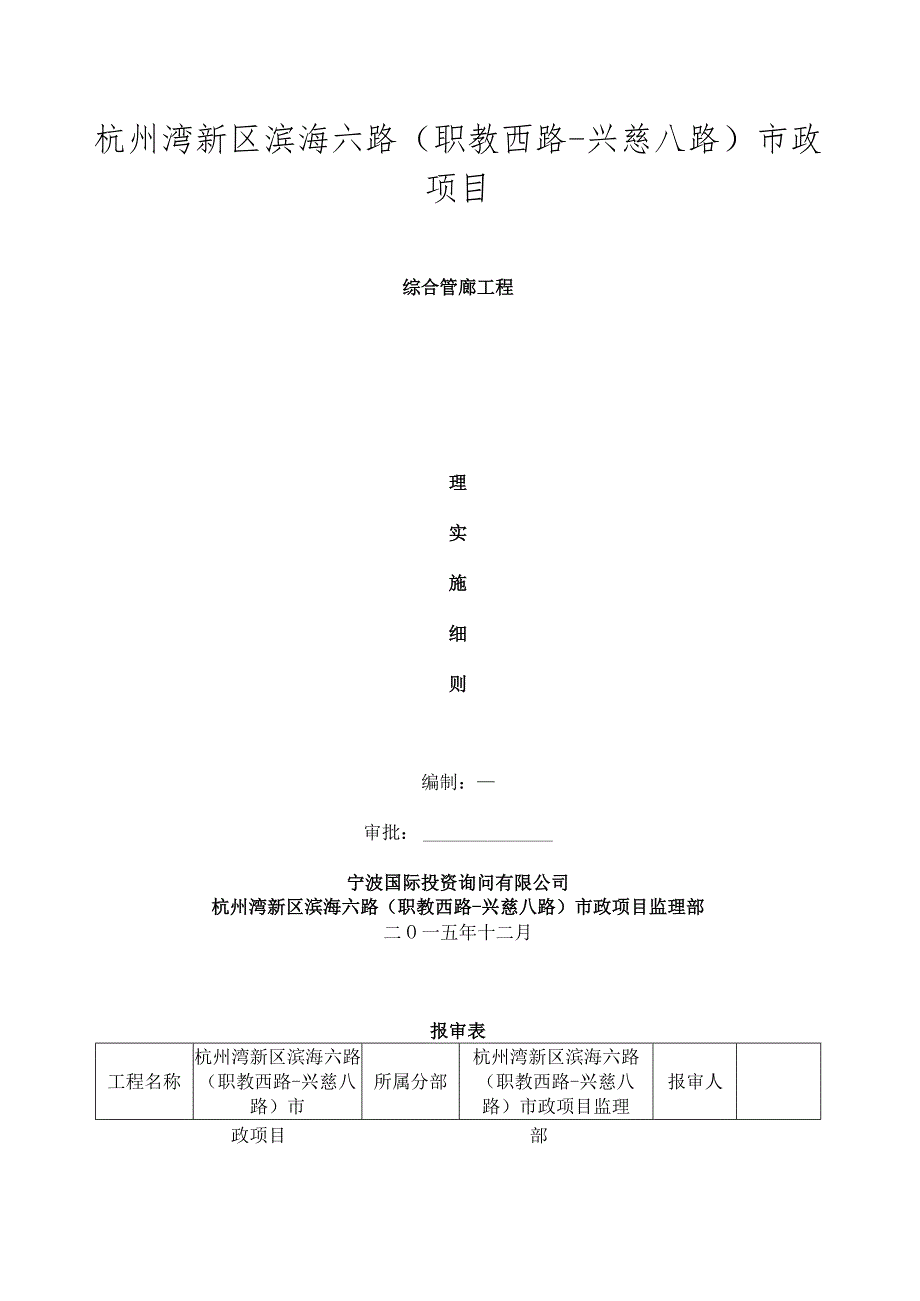

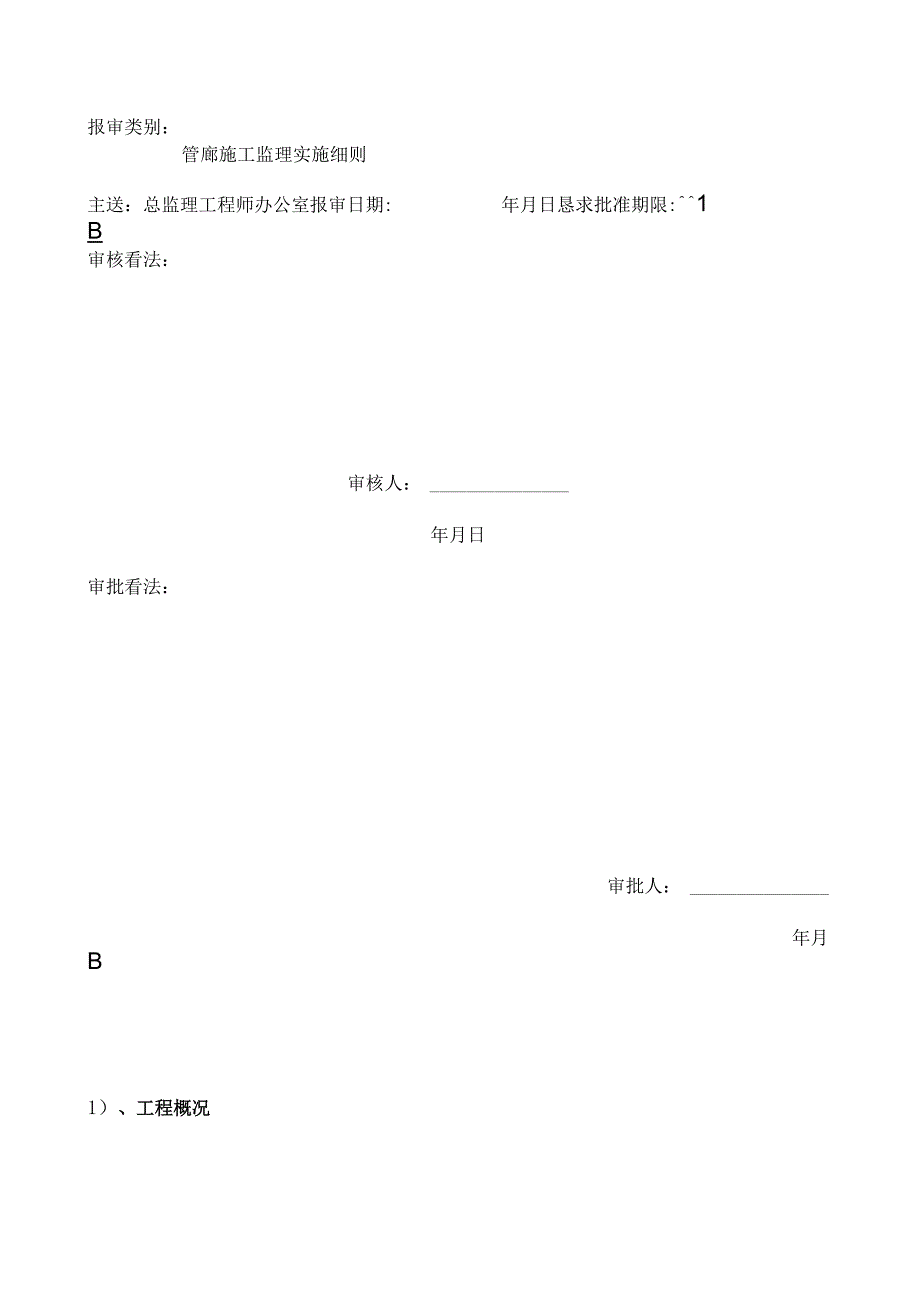

1、杭州湾新区滨海六路（职教西路-兴慈八路）市政项目综合管廊工程理实施细则编制：审批：宁波国际投资询问有限公司杭州湾新区滨海六路（职教西路-兴慈八路）市政项目监理部二O一五年十二月报审表工程名称杭州湾新区滨海六路（职教西路-兴慈八路）市所属分部杭州湾新区滨海六路（职教西路-兴慈八路）市政项目监理报审人政项目部报审类别：管廊施工监理实施细则主送：总监理工程师办公室报审日期:年月日恳求批准期限:1B审核看法：审核人：年月日审批看法：审批人：年月B1）、工程概况1.1工程基本概况工程名称：杭州湾新区滨海六路(职教西路-兴慈八路)市政项目工程地址：杭州湾新区建设单位：杭州湾新区开发建设有限公司代建单位：中
2、国联合工程公司勘测单位：宁波冶金勘察设计探讨股份有限公司设计单位：中国市政工程中南设计探讨总院施工单位：宁波市政工程建设集团股份有限公司监理单位：宁波国际投资询问有限公司1.2工程概况与特点1、滨海六路综合管廊工程为采纳双舱形式，北侧为IloKV高压电力舱，南侧为综合舱主要包括DN600给水管、IoKV电力管线、综合通讯管线与自用光缆。综合管廊共分为两个断面，尺寸分别为BXH=6.75*3.35和BXH=6.1*3.35,其中综合舱净空尺寸均为BXH3.15*2.50,IlOKV高压电力舱净空尺寸分别为BXH=2.50*2.50和BXH=L85*2.50o2、垫层施工时须遵守建筑地基处理技术规
3、范(JGJ792002)与建筑地基基础工程施工质量验收规范(GB502022002)的有关规定。3、管廊的排风口位置见平面图。4、按综合管廊地势在底点设400*4OOmm的集水坑，当坑内有积水时水泵排出。5、预埋件材料钢板：Q235,E43型，M-1,M4选自03R4111。二)、工程施工监理要求1、事前质量监理要求:A、监理人员对综合管廊工程项目在现场的沟槽开挖前应熟识和审核各专业设计图纸，在此基础上，组织召开施工技术交底会议。由设计人员介绍和说明，施工人员和监理工程师可对图纸中存在的问题，提出看法，并经设计人员认可，才能实施。B、审查承包商资质，审查管理人员，技术人员资格，对特别工种人员（
4、如焊工、起重工、安装工）要持有操作证，由监理人员认可后才能实施。C、组织探讨和审查施工组织设计和施工技术方案。必需经过监理工程师审核确认后方可施工，承包单位不得擅自改动。对工程中技术难度大的或有特别技术要求的部分，须要承包单位做出专题技术施工方案与相应的技术措施，由专业监理工程师组织特地审核通过后予以实施。D、在沟槽主体结构施工时安装施工人员必需亲密协作碎浇筑作好一切安装前期工作，专业监理工程师应与时检查并签认隐藏工程验收单，在安装起先前碎浇筑施工时，做好设备基础尺寸大小位置、标高、坡度等，必需符合设计要求，监理工程师应协作安装施工单位进行现场复测复量。不符合要求的提出整改要求直到合格。E、监
5、理人员对进场的材料和设备必需检查，检查合格并履行手续后方可运用。2、事中质量监理要求：A、沟槽开挖所用的工具的合格质量监控；B、沟槽开挖的支撑和平安爱护的质量监控；C、沟槽开挖的场地的行车行人的质量监控；D、综合管廊的进才量的现场质量强度技术监控；E、综合管廊检查人孔佐浇筑质量的技术监控；F、综合管廊钢筋水平筋的间距的技术监控；G、通气孔道的质量技术监控;H、性协作比的监控；J、沟槽回填压实的监控。3、事后质量监理要求A、现场工程项目由监理工程师组织牵头，成立验收小组，确定验收小组人员名单，由承包方制定验收方案，阅历收小组审核通过后，方可执行，按分项、分部工程竣工验收。B、检查综合管廊的分部工
6、程和检查井人孔，支墩、支架预埋件的间距尺寸。C、在检查过程中，如有问题需整改，可写出纪要，列出需整改的内容，承包商限期整改，然后再检查合格后逐个消项，直至完全通过，进行签认手续，由监理工程师写出质量评估报告，报质检站备案。4、审核竣工图与其它文件资料；A、审核竣工图的正确性，完整性，以与设计变更图纸和有关文件是否齐全。B、审核进场主要设备开箱检查验收记录，与设备基础复试记录。C、审核综合管廊系统各种隐藏工程验收原始记录，与会签手续是否齐全必要处有示意图。D、审核进场主要材料的产品合格证，质量保证书以与各种钢材，钢筋的准用证。E、综合管廊的碎浇筑和砂浆的防水性能和协作比试验。三）、综合管廊沟槽的
7、开挖施工A、结合工程特点和现场条件的其他状况和资料，施工前应编制施工组织设计，主要应包括工程概况、施工部署、施工方法、材料、主要机械、设备的供应，保证施工质量、平安、工期、施工安排，以与爱护四周环境的措施等。B、临时坐标点和管道轴线限制点的设置应便于观测且必需坚固，并应实行爱护措施,开槽铺设垫层时沿线临时坐标点，每20Om不少于1个，临时坐标点，沟槽轴线限制桩，标高桩，应经过复核方可运用，并应常常。施工测量的允许偏差应符合表2.05的规定；施工测量允许偏差项目允许偏差水准测量工程闭合差平地20JJ_(mm)n(mm)导线测量方位角闭合差40n()导线测量相对闭合差1/3000直线大量测距两次较
8、差1/5000注：1、L为水准测量闭合路途的长度（Km）2、n为水准或导线测量的测站数。C、当地质条件良好土质匀称，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，沟槽边坡最，坡度应符合表的规定。深度在5m以内的沟槽边坡的最坡度土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.5中密的碎石类土（充填物为砂）1：0.751：1.001：1.25硬塑的轻粘土1：0.671：0.751：1.00中密的碎石素土1：0.501：0.671：0.75硬塑的亚粘土、粘土1：0.331：0.51：0.67软土（经井点降水后）1：1.00注：1、当有
9、成熟施工阅历时，可不受本表限制;2、在软土沟槽坡顶不宜设置静载或动载，须要设时，应对土的承载力和边坡的稳定性进行验算。DK当沟槽挖深较大时，应合理确定分层开挖的深度，并应符合下列规定，人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不宜2m。D2、采纳机械挖槽时，沟槽分层的深度应按机械性能确定。D3、沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：1 .不得影响建筑物，各种管线和其他设施的平安。2 .不得掩埋消火栓，管道闸阀、雨水管、测量标记以与各种地下管道的井盖，且不得阻碍其正常运用。E、当开挖沟槽发觉已建的地下各类设施或文物时，应采纳爱护措施，并与时通知有关单位处理。F、沟槽的开挖质量
10、应符合下列规定：1 .不扰动自然地基或地基处理符合设计要求。2 .槽壁平整、边坡坡度符合施工设计的规定。3 .沟槽中心线每侧的净宽不应小于综合管沟所需的宽度尺寸。4,槽底高程的允许偏差，开挖土方应为20mm,开挖石方时应为+20mm。-200mmo四）、沟槽支撑1、沟槽支撑应依据沟槽的土质，开挖断面、荷载条件和浇筑佐管沟的条件等因素进行设计。支撑的材料可选用钢板桩、钢管协作运用。2、撑架和撑板应随挖土的加深即使支撑安装。3、撑板的安装应与沟槽槽壁紧贴，当有空隙时，应填实，横排撑板应水平，立排撑应顺直。4、拆除支撑前，应对沟槽两侧的建筑物，构筑物和槽壁进行平安检查，并应制定拆除支撑的实施细则和平
11、安措施。五）、综合管廊的碎浇筑As碎浇筑前必需设计图沟底做100nIm素混凝土垫层，每边扩50Ommo上面浇筑50m细石混凝土爱护层。B、钢筋安装时，受力钢筋的品种、级别、规格和数量必需符合设计、图集02J331的有关要求。并全数检查，检验方法：视察、钢尺检查。钢筋安装位置的偏差应符合下表的规定，检查数量：抽查构件数量的10乐且不少于3件，应按有代表性的自然沟段抽查10%,且不少于3段。钢筋安装位置的允许偏差和检验方法项目允许偏差检验方法绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三挡取最大值长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端，中间各一点，取最大值排距+5钢尺检查爱
12、护层厚度基础10钢尺检查柱、梁5钢尺检查板、墙、壳+3钢尺检查绑扎箍筋，横向钢筋间距20钢尺量连续三挡，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查C、在浇筑佐之前，每进行预应力隐藏工程验收，其内容包括：1、预应力筋的品种、规格、数量、位置等。2、预应力筋锚具和连接器的品种、规格、数量、位置等。3、预埋件的规格、数量、位置、形态与灌浆孔、排气兼、泌水管等。4、锚固区局部加强构造等。D、1、结构构件的碎强度应按现行国家标准混凝土强度检验评定标准GBJ107的规定分批检验评定。2、检验评定混凝土强度用的混凝土试件的尺寸与强度的尺寸核算系数应按下表取用，
13、其标准成型方法，标准养护条件与强度试验方法应符合一般佐力学性能试验方法标准的规定。混凝土试件尺寸与强度的尺寸核算系数骨料最大粒径（mm）试件尺寸（mm）强度的尺寸核算系数31.5100*100*1000.9540150*150*1501.0063200*200*2001.053、拌制碎宜采纳饮用水，当采纳其他水源时，水质应符合国家先行标准混凝土拌合用水标准JGJ63的规定。E、1.首次运用的混凝土协作比应进行开盘鉴定，其工作性应满意设计协作比的要求。起先生产时应至少留置一组标准养护试件，作为验证协作比的依据。检验方法：检查开盘鉴定资料和试件强度试验报告。2,碎拌质前，应测定砂、石含水率并依据测
