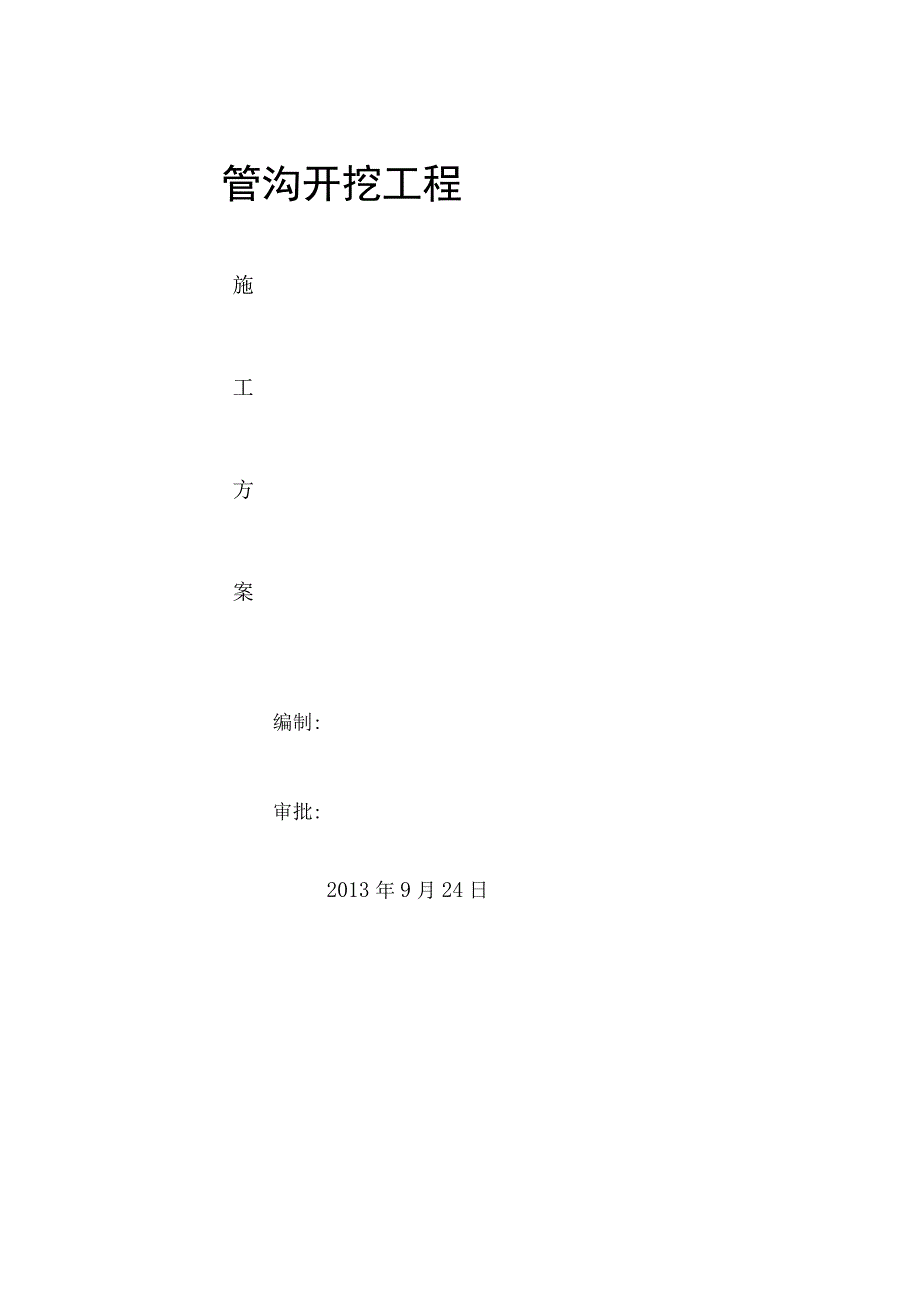

1、管沟开挖工程施工方案编制:审批:2013年9月24日L编制依据12、工程概况13、施工部署14、管沟开挖方案与管道施工方法25、主要管理措施56、平安生产67、应急预案71、编制依据该施工方案编制的主要依据：招投标文件、设计图纸、本工程施工组织设计；建设部现行规范、规程与齐齐哈尔市有关规程。主要规范、规程如下：建质2003（82号）建筑工程预防坍塌事故若干规定建筑边坡工程技术规范GB50330-2002建筑与市政降水工程技术规范（JGJTlll-98）建筑地基基础工程施工质量验收规范（GB50202-2002）建筑施工平安检查标准（JGJ59-99）建筑施工手册（第四版）2003年建筑工程施工
2、质量验收统一标准GB50300-2001建筑机械运用平安技术规程JGJ33-2001岩土工程手册建筑工业出版社1995年2、工程概况工程位于齐齐哈尔市建北郊区，工程名称为一拖（黑龙江）农机具联合厂房公用设备和管道安装工程外线管网施工土方开挖工程。，总建筑面积为3000多M2,由于本工程位于一拖（黑龙江）厂农机具联合厂房外围，地势较为平坦，地面相对高差为0.5米左右；场地较窄，施工场地施工较难。本工程场地地下水位肯定标高约3米左右，水文地质条件简洁，。本项目工程包括管沟开挖、管沟支护、管道施工、管沟回填等等安装工程。3、 施工部署本工程为厂房四周管网管沟开挖与管道施工工程，土方工程量相对较大，且
3、工期紧迫。依据业主要求的工期，为加快工作局面的打开，在土方开挖时支配2台挖机和人工进行协作作业。土方开挖工作务必保证后续工序的正常绽开，不得延误工期。每个施工区的流水作业作如下图：定位放靖J机械挖韭J土方支妒放基底嬲11T1土方回填4、管沟开挖方案与管道施工方法依据设计图纸和现场施工条件，本工程具有施工作业面狭窄，质塑性差（沙地），土方开挖量大、地下水肯定标凹凸，施工护坡难度大等问题。从以上众多问题可以看出，管沟的开挖和地下水的降水是本项目管道施工的重点和难点，在制定基坑开挖方案时，务必谨慎考虑施工过程中人员与周边建筑物平安，另外雨季施工的边坡爱护与排水也须要重点考虑。4、 1开挖、护坡与降水
4、方案D管沟开挖与支护方案1、在开挖沟槽前先在边线设立固定视察点，主要视察开裂与塌方状况，配备专职人员视察。2、假如视察出现开裂塌方与液限较大的土质（软泥等），则与时用槽钢或则木板打桩，支护。3、在施工过程中有专职平安人员指挥各家施工单位的施工车辆，以免车辆接近沟槽，引起塌方。2）降水方案依据设计，基坑底面标高在地下水面以下，因此，本项目须要进行地下降水。但是由于基坑较深，且边坡土质为沙土，因此，必需做好降水工作，详细降水方法详见降水施工方案。4.2开挖留意事项：1）、坑底与坡顶四周做好排水措施，在地面设置截水沟，在地下水做降水工作的同时，基坑内设水泵，采纳明排水的方法，用水泵排到业主制定位置，
5、每日与雨天例行检查土壁稳定状况，在确定平安状况下方可接着工作。2）、在开挖时，为了防止塌方，要做好支护措施，以防止返工和发生平安事故。3）、清底人员必需依据设计标高作好清土工作，为爱护基槽，坑底必需预留300mm余土采纳人工开挖。4）、机械开挖过程中以与停置和进出场应留意平安，随时协作挖运土做好现场清洁工作，做到文明施工。4. 3管道施工方法1）、依据设计图纸与相关文件，按拟采纳的断面形式测放出开挖边线。2）、沟槽开挖采纳人机混合开挖形式，机械挖槽，人工清槽整形，较浅和小管道与支管受原地下管线影响的沟槽可采纳人工开挖。3）、沟槽开挖时，机械初挖至槽底标高约20CnI时，复原管道中桩，测设边桩。
6、使桩顶高度符合管内底面标高。由桩顶标高返垫层的厚度，用人工进行清理沟槽。并做槽底排水沟。若基底异样或与设计不符时，报请监理工程师和设计代表，待批复后再进行施工。4）、沟槽内的排水沟采纳在沟槽坡脚处开0.5X0.5X0.5的明沟排水，同时在地表作好施工面防水工作（做截水小土坝）防止雨天地表水流入沟槽内。5）、沟槽内排水沟外侧坡脚处用砂袋与木麻黄桩进行护脚以防沟槽内水长期浸泡坡脚，引起坍方6）、沟槽底宽度与边坡坡度要符合设计和规范要求，沟槽开挖前测放出沟槽底宽与上口边线，将管子用挖机调运到管沟内指定位置，用水平仪找平每一段管子，并随时检查中线两侧宽度。严禁扰动槽底原状土，发生超挖或扰动基地时，应报
7、请监理工程师。并运用监理工程师批准的材料进行回填，其压实度要达到规定要求。7）、沟槽开挖时采纳挖掘机与人工开挖协作，所挖土方临时堆放在建设单位指定的地点。8）、为了防止地下水上涨，我方保证与时将土方回填回去。4. 4异样状况处理：开挖过程中，施工人员要随时留意视察基坑土质改变与边坡稳定状况，出现异样状况，马上报告。1）场内如有暗浜或懦弱夹层，应将於泥全部清除干净，用砂石分层夯实至设计标高；2）开挖过程中如遇滑坡迹象，应马上暂停施工，报告业主并主动实行应急措施，在转移工人的同时，将滑坡现场进行封锁；测量人员依据滑坡迹象设置观测点，以便观测坡体平面与竖向位移，为应急措施供应重要的原始资料。4. 5
8、土方回填：1）回填土前应将基坑底或地坪上的垃圾等杂物清理干净，肥槽回填前，必需清理到基础底标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。2）检验回填土的质量有无杂物，粒径是否符合规定，以与回填土的含水量是否在限制的范围内；如含水量偏高可采纳翻松，晾晒或匀称掺入干土等措施；如遇回填土的含水量偏低，可采纳预先洒水润湿等措施。3）修整找平，填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，与时依线铲平，凡低于标准高程的地方，应补土夯实。5、主要管理措施4.1 平安管理与防护技术措施依据我公司职业健康平安管理手册、程序文件严格对现场平安防护进行限制。现场成立平安领导小组，工地设专职平安员，
9、全面负责平安生产与各种平安教化活动，由工程部组织有关部门对现场进行常常性检查，发觉隐患与时组织人员整改。保证无重大事故。场内按各阶段施工状况在进出口和危急区挂宣扬画、色标、标牌与标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目部位处，符合OHSASI8001标准。基坑的防护1）土方开挖要探明地下管网，防止发生意外事故；2）基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手；3）坑下人员休息要远离基坑边与放坡处，以防不慎；4）施工机械一切听从指挥，人员尽量远离施工机械，如有必要,先通知操作人员，待回应后方可接近。4.2 施工现场场容管理措施1）施工现场执行“谁主管，谁负责
10、”的原则，工地项目经理对施工现场管理工作全面负责，一切与建设工程施工活动有关的单位和个人，必需听从管理；2）现场施工道路为砂路面，保持畅通，禁止路面堆放材料、设备；雨季有可行的排水措施，配备潜水泵，现场设置排水沟，与时将现场雨水排入原有雨水管道；3）进入现场的土方机械与材料不用时要堆放整齐，不得混乱，每天支配专人保持现场的整齐；4）进入施工现场的全部人员必需佩带平安帽，非施工人员不准进入施工现场；5）各种机械定期保养，机械操作人员建立岗位责任制，做到持证上岗，严禁无证操作；6）天气干燥时，现场适量洒水，削减扬尘；5. 3环境爱护措施1） 土方就地放在管沟开挖旁边的一耳光固定地方，严禁四处堆放，
11、更不允许堆放在公路上。2）施工现场干燥时，应洒水润湿，以防尘土飞扬；3）施工材料不得堆放在施工道路上，以保证运输通畅；6、平安生产1）加强平安教化，仔细作好防洪、防雷、防触电、防火、防风暴、防滑、防暑等工作，通过交底贯彻到班组。2）常常检查施工用电，电闸箱、机电设备有完善的爱护接零，牢靠的防雨、防潮措施。绝缘良好，严防漏电，设漏电爱护器，手持电动工具佩带齐个人平安爱护用具。3）随时检查边坡的稳定状况，如发觉边坡有裂缝等担心全因素,应马上停止该处施工，上报项目部平安与技术人员，确定无平安隐患后方可接着施工。4）施工电源线的在雨季时要架高，架高高度不低于2m,避开漏电；5）尽力改善工作环境，调整作
12、业时间。6）雨天作业时，应实行必要的防滑措施。7）在基坑底面设置排水沟和积水坑，利用抽水泵进行地面排水。7、应急预案1）土方坍塌的预防和监控措施施工前，项目技术负责人或施工员应向作业班组进行技术、质量、平安交底，分工明确，责任落实到人。土方开挖时，必需有专人在现场统一指挥，按既定方案和程序施工。对于挖出的泥土，要与时运走或按规定放置，不得随意堆放。施工中应严格限制建筑材料、模板、施工机械、机具或其他物料在坑边堆放，以避开产生过大的附加荷载,造成基坑边坡失稳造成土方坍塌。2）管沟土方坍塌现场应急措施当边坡变形过大，变形速率过快，周边环境出现开列等险情时应马上停止施工，依据险情缘由实行如下应急措施a）坡脚被动区临时压重一一将原预备好的砂包抛（堆）至基坑坡脚；b）坡顶地面主动区域卸土减载，并严格限制卸载程序；c）作好排水、封面处理；d）对险情段加强监测。浙江省工业设备安装集团公司2013-9-22
