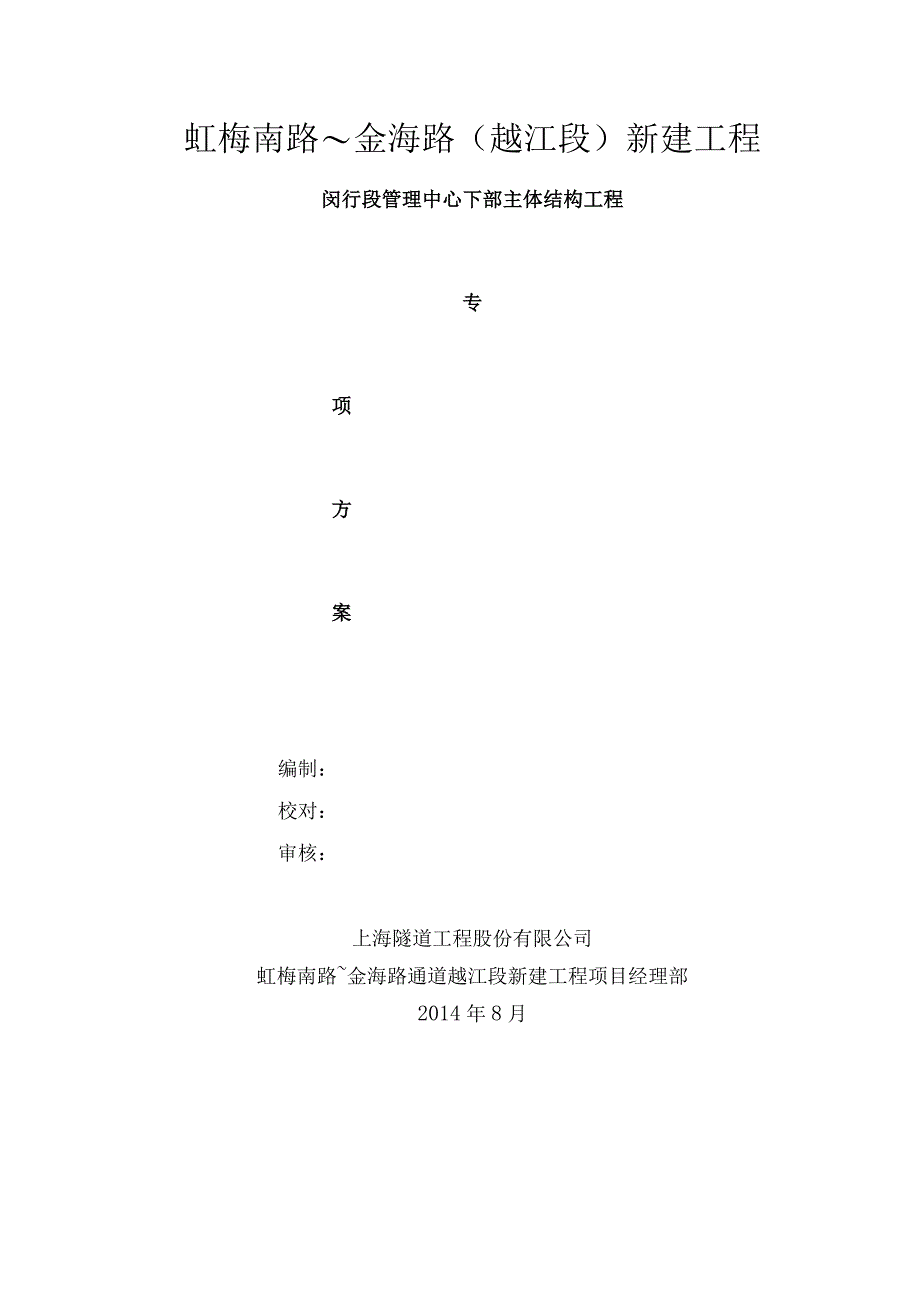

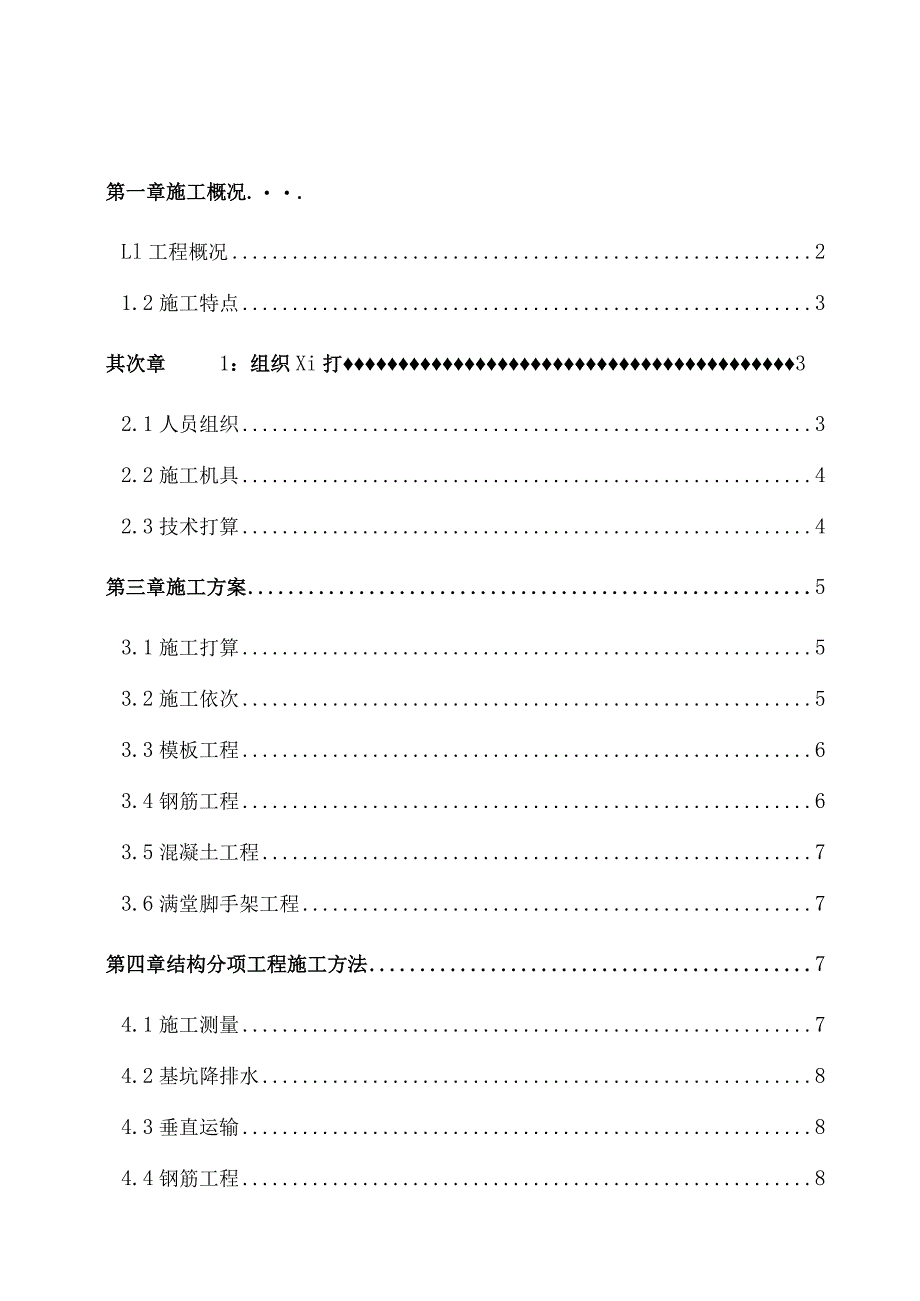

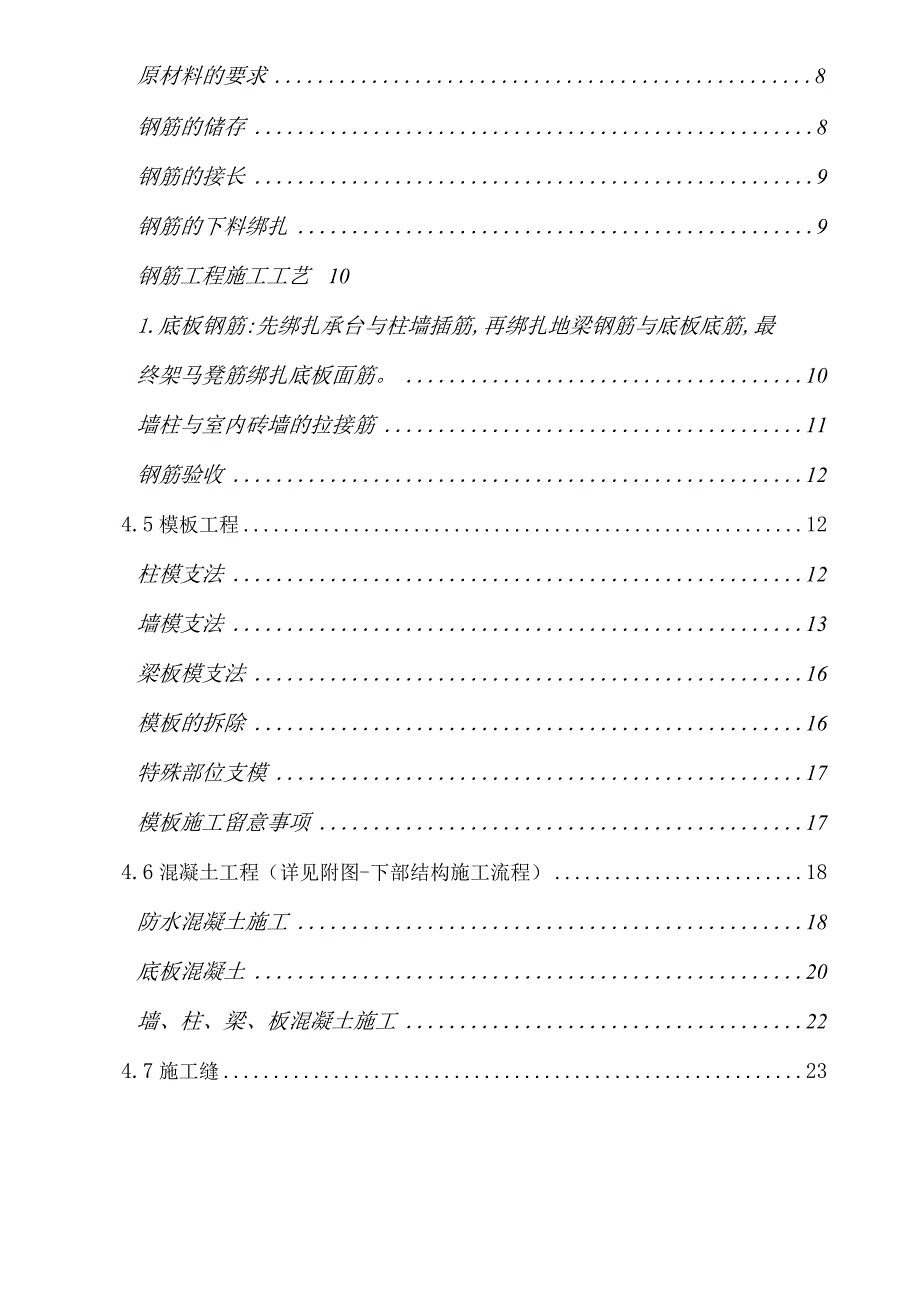

1、虹梅南路金海路（越江段）新建工程闵行段管理中心下部主体结构工程专项方案编制：校对：审核：上海隧道工程股份有限公司虹梅南路金海路通道越江段新建工程项目经理部2014年8月第一章施工概况.Ll工程概况21.2施工特点3其次章1：组织Xi打32.1人员组织32.2施工机具42.3技术打算4第三章施工方案53.1施工打算53.2施工依次53.3模板工程63.4钢筋工程63.5混凝土工程73.6满堂脚手架工程7第四章结构分项工程施工方法74.1施工测量74.2基坑降排水84.3垂直运输84.4钢筋工程8原材料的要求8钢筋的储存8钢筋的接长9钢筋的下料绑扎9钢筋工程施工工艺101.底板钢筋:先绑扎承台与柱
2、墙插筋,再绑扎地梁钢筋与底板底筋,最终架马凳筋绑扎底板面筋。10墙柱与室内砖墙的拉接筋11钢筋验收124.5模板工程12柱模支法12墙模支法13梁板模支法16模板的拆除16特殊部位支模17模板施工留意事项174.6混凝土工程（详见附图-下部结构施工流程）18防水混凝土施工18底板混凝土20墙、柱、梁、板混凝土施工224.7施工缝23第五章施工进度支配24第八章施工平面布24第七章施工技术保证措施247.1质量保证措施247.2工期保证措施257.3平安措施26平安防护26机械的平安运用267.4雨季施工措施29附图表29第一章施工概况1.1工程概况虹梅南路金海路通道越江段新建工程-闵行段管理中
3、心与风道，位于虹梅南路上，永德路与剑川路之间，隧道西侧。基坑平面：东西向长62m,南北向宽度为27.1m,开挖深度为14.7m,围护设计为600mm厚钢碎地下连续墙（局部采纳01000钻孔灌注桩围护），本工程下部为二层地下室，地下负二层为隧道风道与设备层，地下负一层为限制操作层，二层间有部分夹层为电缆层。设计为明挖顺作法施工。结构设计概况结构混凝土：地下室承台、底板与基础梁：强度等级-C35,抗渗等级：P8o地下室外墙：强度等级-C35,抗渗等级：P8o柱强度等级-C50。基础垫层强度等级：C15o本工程结构设计采纳“钢筋混凝土结构平面整体表示法”简称“平法”。地下室总深15.1m,底板厚0.
4、9m,地下负二层7.25m,地下负一层6.95mo底板设有2道变形缝，分别设在轴、轴东侧90Omnl连接处。1. 2施工特点1 .本工程开挖深度较深，在底板承台、集水坑、电梯井结构施工期间，须考虑降水。2 .本工程地下室楼层较高，采纳常规的作业方式不能满意施工的须要，必需加大投入（包括人力，周材）与超高墙体荷载因素而加强模板拉杆螺栓的密度、强度等，才能满意图纸设计要求。3 .本工程南侧为吴泾镇政府办公大楼，在施工过程中，随时监控，确保平安。其次章施工组织与打算3.1 人员组织地下室结构施工期间，支配投入施工人员见下表:序号工种支配人数备注01管理人员8含技术员、工长等02木工4003钢筋工35
5、04混凝土工1505机械工1006架子工182. 2施工机具依据工程施工须要，支配地下室工程施工期间投入施工机具:机具名称型号功率(KW)数量（台）机具名称型号功率(KW)数量（台）履带吊QUY805601电焊机ZX7-500GT355闪光对焊机UN-75751木工机具12套钢筋切断机QJ40-15.52钢管48300T钢筋调直机QT6/85.51模板九夹板8000张钢筋弯曲机GW4032潜水泵DN7534插入振动棒ZX501.120平板振动器ZBll1.132.3技术打算1 .测量放线：依据建设单位供应的原始点，进场后采纳全站仪进行坐标引测，现场限制网点的布设与轴线复核工作。2,组织工程技术
6、人员学习施工图纸，了解设计意图，进一步弄清工程特点，主动打算地下室部分图纸会审和设计交底，消退错、漏、碰、缺问题，解决设计图纸存在的问题。3 .编制施工方案时要兼顾全面，突出重点。以施工图、施工规范、质量标准、操作规程作为组织施工的指导文件。4 .编制施工预算，计算出各分项工程的工程量，分析劳动力和技术力气，建立施工技术、机械管理机构，健全质量平安体系，制定具体施工进度支配。5 .联系商品混凝土生产厂家和主要材料的供应厂家，并按规定报请监理单位考察审批。同时，加强对进场的钢筋、水泥等原材料进行抽样试验。第三章施工方案3.1 施工打算1、本工程基坑降水采纳疏干井降水，明水采纳基坑底集水井收集抽排
7、。2、土方开挖采纳机械开挖至基底上30cm,剩余土方采纳人工清土至基底设计标高；基础梁与承台依据状况采纳机械与人工结合开挖。3、模板工程：基础梁与承台模、墙柱、梁板模板采纳18mm厚胶合板木模为主，支架采纳48X3.5钢管与可调支座。4、钢筋工程：钢筋现场加工制作，钢筋连接构造按GB50010-2002混凝土结构设计规范和图集IlGlOl说明施工。5、砂采纳商品碎，以泵送为主。6、脚手架：地下室采纳中48义3.5钢管与扣件搭设。3. 2施工依次依据本工程的结构特点，将工程分施工区段来组织流水施工，合理地利用人力、物力，科学地支配施工依次，削减工序之间干扰，保证工程施工顺当、快速地进行。a、地下
8、室结构施工依次1、地下室施工程序测量放线-地梁、集水坑、电梯井、承台土方、人工挖土清土f桩头处理f集水坑、电梯井、承台、地梁、底板垫层f支模f底板钢筋与插筋（机电设备等专业预留、预埋）f止水带安装f隐藏工程验收f吊模安装f底板碎f地下层剪力墙柱钢筋（水电等专业预留、预埋）f地下层剪力墙、柱、顶梁板支模f剪力墙、柱碎f地下层顶梁板钢筋（水电等专业预留、预埋）f地下层顶梁板碎。详见附表管理中心下部结构施工流程图b、底板施工程序：测量放线-电梯井基坑挖土、垫层与支模一-承台、基础梁挖土、支模一-底板垫层施工-A墙、柱尺寸放线-承台与梁钢筋绑扎一-底板钢筋绑扎一-4主、墙插筋-墙体水平施工缝止水钢板焊
9、接预埋、止水带预埋-吊模一f底板验收-碎浇筑。3. 3模板工程1 .梁板、柱、墙模板均采纳九夹板模板，方木作为格栅，钢管支撑体系。2 .由于是大面积绽开施工，配齐地下室一层的模板量，约100Oo平方米，标准钢管300吨，各种扣件36000个。3 .墙、柱、梁板模板一次成型。3. 4钢筋工程1 .用于结构钢筋为HPB300级、HRB400级钢筋。钢筋采纳现场加工制作。2 .钢筋的接长：框柱与墙中暗柱的竖向钢筋，22以上采纳电渣压力焊连接，中20与其以下采纳绑扎搭接，搭接长度35d,如需焊接时采纳规范接焊施工。3. 5混凝土工程1 .混凝土采纳上海城建物资商品混凝土公司生产的商品混凝士,泵送施工工
10、艺。2 .底板混凝土：采纳一次浇筑成活，即承台、地梁、底板一次性浇注混凝土。3 .地下室结构先浇墙柱等竖向构件的混凝土，再浇筑梁板混凝土。3. 6满堂脚手架工程本工程采纳48*3.5一般钢管支设，立杆间距为100(TI20OnInb脚手架步距L8m,设扫地杆，并纵横方向设置剪刀撑。主梁侧距立杆超过Inl时，梁底下加设红顶撑。第四章结构分项工程施工方法4.1施工测量1 .采纳全站仪进行原始坐标点引测和复核，辅以J2经纬仪与水准仪进行轴线的复核、测量。2 .依据建设单位给定的坐标对现场的限制点的坐标与高程进行复核，复核无误后，再据此进行现场测量限制网的布设。3 .轴线的测量：因地下室楼层标凹凸于轴
11、线限制网点的标高，故整个地下室施工期间均采纳J2经纬仪依据限制网点对楼层的轴线干脆进行投测与复核。4 .标高的传递：依据供应的水准点，利用水准仪、塔尺、钢尺将其肯定高程引至施工现场，利用现场的建筑物和水准限制点标注，引至基坑开挖后在基坑护壁上标注。4. 2基坑降排水详见管理中心降水方案4. 3垂直运输1 .地下室施工期间，利用专用钢制梯笼垂直架至基坑底，便利工人上下基坑施工。2 .钢筋、模板与小型机具的垂直运输，前期采纳一台QUY80型履带吊，待塔吊安装完成后，用塔吊吊运。4. 4钢筋工程4. 4.1原材料的要求1 .进场钢筋应有出厂质量证明书和试验报告单，每捆钢筋应有标牌。钢材进场后，即将有
12、关质量证明资料报送工程监理。2 .钢筋进场后在监理人员的监督下按规范的标准取样做机械性能试验，合格后方可运用，并与时将检验报告上报监理。3 .钢筋加工过程中如出现脆断，焊接性能不良或机械性能不正常时，应进行化学成份检验或其它专项检验。4.4.2钢筋的储存进场后钢筋和加工好的钢筋应依据钢筋的牌号，分类堆放在专用槽钢架上，以避开污垢或泥土的污染。严禁随意堆放。1 .本工程的框柱与墙中暗柱的竖向钢筋中中22以上的钢筋接长，采纳电渣压力焊连接，620与其以下的钢筋采纳绑扎搭接或单面焊搭接。全部接头的位置要按规范要求错开。2 .钢筋接头强度的检查：在正式连接前，按每种规格钢筋接头每300个为一批，做3个
13、接头试样做拉伸试验。当接头试样达到下列要求时，即为合格接头：屈服强度实测值不小于钢筋的屈服强度标准值；抗拉强度实测值与钢筋屈服强度标准值的比值不小于L35倍，异径钢筋接头以小直径抗拉强度实测值为准。3 .绑扎接头：楼板、次梁部分钢筋采纳绑扎接头形式，搭接长度为45do在钢筋的搭接处，在其中心和两端用铁丝扎牢。4 .搭接焊：底板、梁通长纵筋20以下采纳单面搭接焊接头，焊接IOd,焊缝高度不小于0.3d焊缝宽度不小于0.7d0接头钢筋要预弯，安装时，要保证两钢筋的轴线在一条直线上。施焊时，引弧要在钢筋的一端起先，收弧时要在钢筋的另一端头上，弧坑应填满。焊接接头的施焊要按规程操作。焊接完毕，在现场监
14、理的监督下按同一楼层每300个同一类型接头作为一批取样，送检验部门进行力学试验。同时进行外观检查，要求其焊缝表面不得有较大的凹陷、焊瘤；接头处不得有裂纹；咬边深度、气孔、夹渣等应符合规范要求。4.4.4钢筋的下料绑扎1.仔细熟识图纸，精确放样并填写料单。2 .核对成品钢筋的钢号、直径、尺寸和数量等是否与料单相符。3 .先绑扎主要钢筋，然后绑扎次要钢筋与板筋。4 .绑扎前在模板或垫层上标出板筋位置，在柱梁与墙筋上画出箍筋与分布筋位置线，以保证钢筋位置正确。5 .在混凝土浇筑前，将柱墙主筋在底板或楼面处同箍筋与水平筋用电焊点牢，以防柱墙筋移位。6 .梁内通长钢筋需接长时，上筋接点布置在跨中，下筋布置在支座。7 .承台、底板与梁板的上层筋与下层筋均用马镒筋架立，承台、底板马镒筋采纳中20200Onlnl义200Omnb楼板马镣筋采纳16100OmmXloOOnm1。其大样如下图：4.4.5钢筋工程施工工艺1 .底板钢筋：先绑扎
