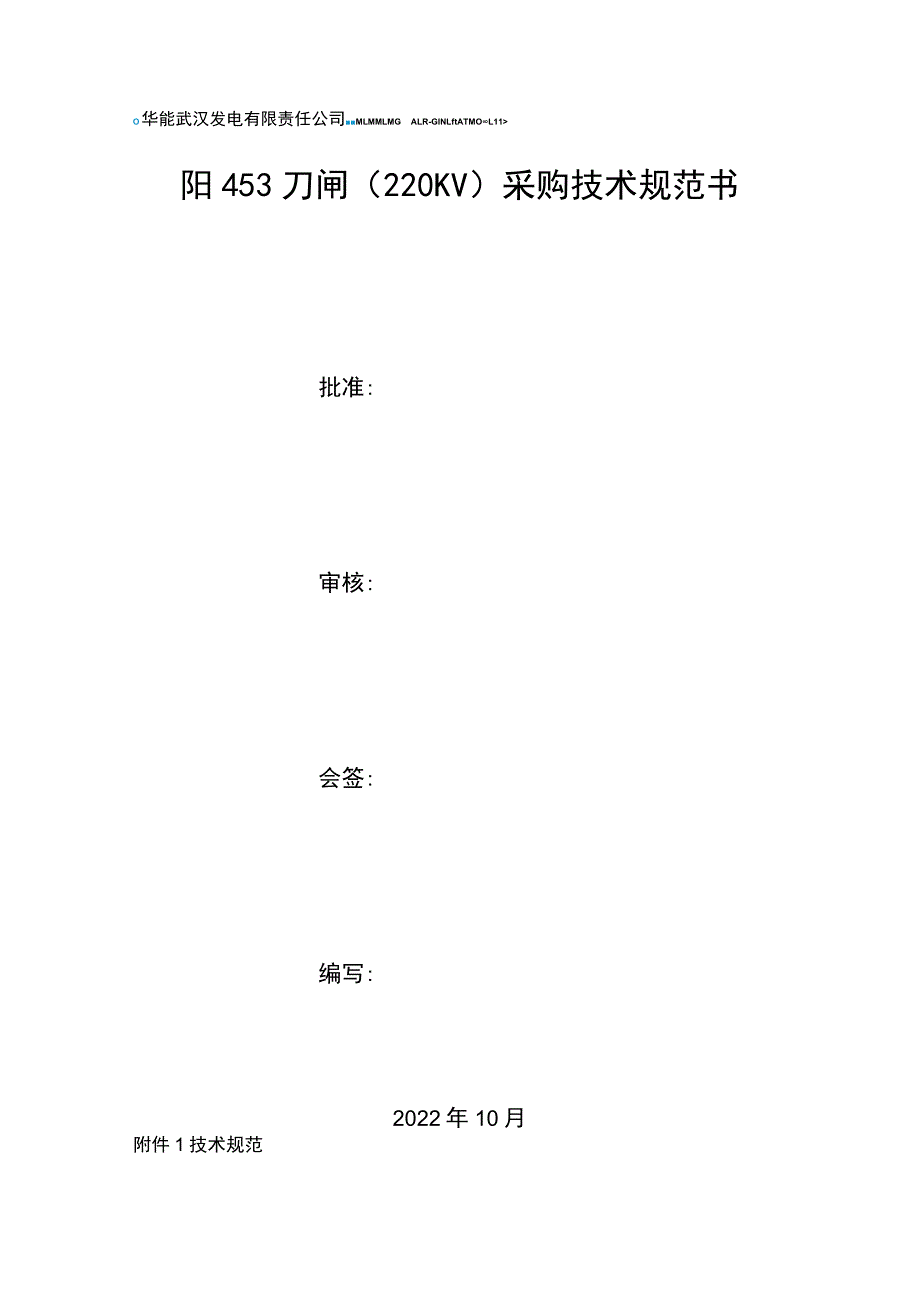

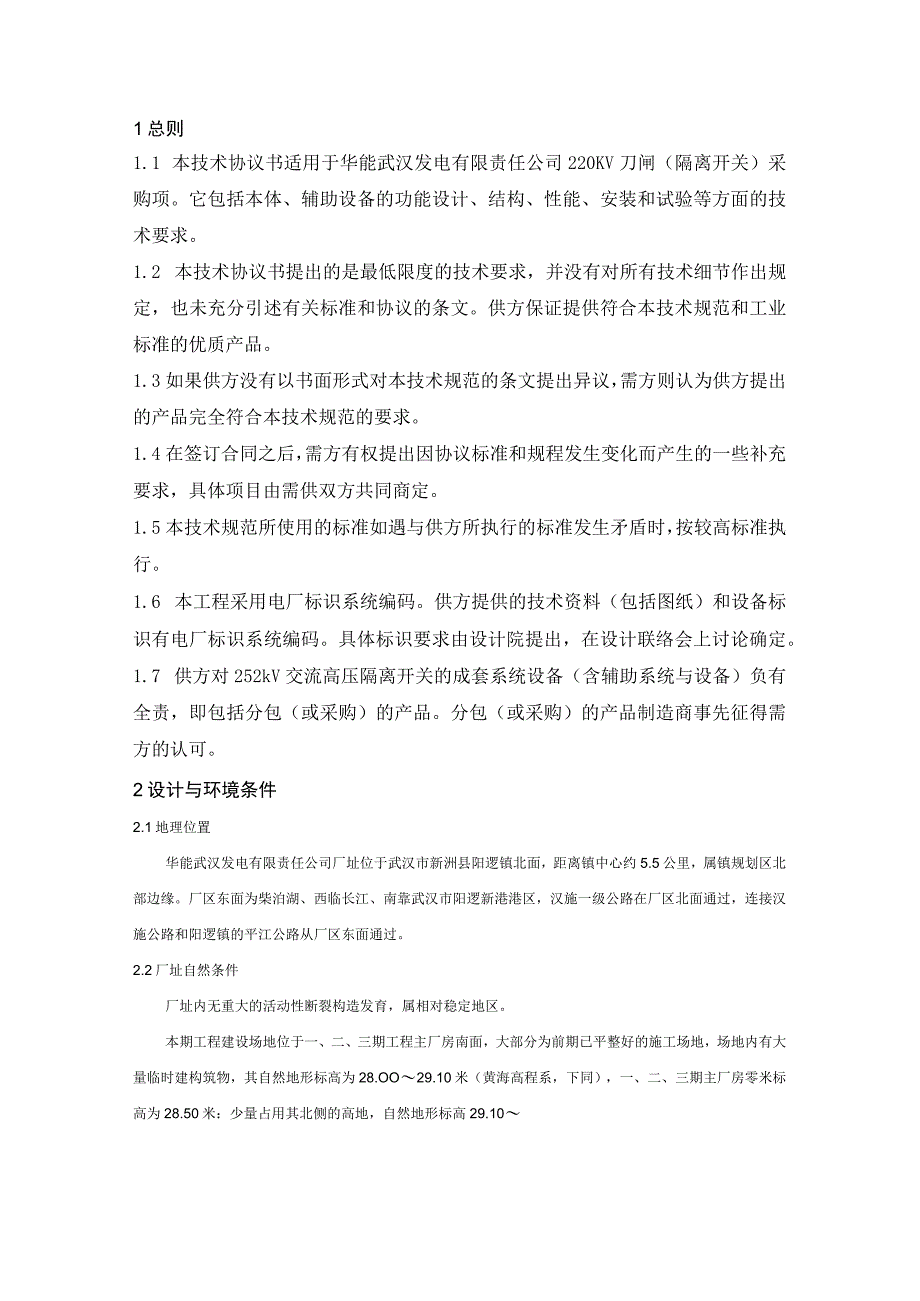

1、O华能武汉发电有限责任公司MLMMLMGALR-GlNLftATMOL11阳453刀闸(220KV)采购技术规范书批准:审核:会签:编写:2022年10月附件1技术规范1总则1.1 本技术协议书适用于华能武汉发电有限责任公司220KV刀闸(隔离开关)采购项。它包括本体、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术协议书提出的是最低限度的技术要求,并没有对所有技术细节作出规定,也未充分引述有关标准和协议的条文。供方保证提供符合本技术规范和工业标准的优质产品。1.3如果供方没有以书面形式对本技术规范的条文提出异议,需方则认为供方提出的产品完全符合本技术规范的要求。1.
2、4在签订合同之后,需方有权提出因协议标准和规程发生变化而产生的一些补充要求,具体项目由需供双方共同商定。1.5本技术规范所使用的标准如遇与供方所执行的标准发生矛盾时,按较高标准执行。1.6 本工程采用电厂标识系统编码。供方提供的技术资料(包括图纸)和设备标识有电厂标识系统编码。具体标识要求由设计院提出,在设计联络会上讨论确定。1.7 供方对252kV交流高压隔离开关的成套系统设备(含辅助系统与设备)负有全责,即包括分包(或采购)的产品。分包(或采购)的产品制造商事先征得需方的认可。2设计与环境条件2.1地理位置华能武汉发电有限责任公司厂址位于武汉市新洲县阳逻镇北面,距离镇中心约5.5公里,属镇

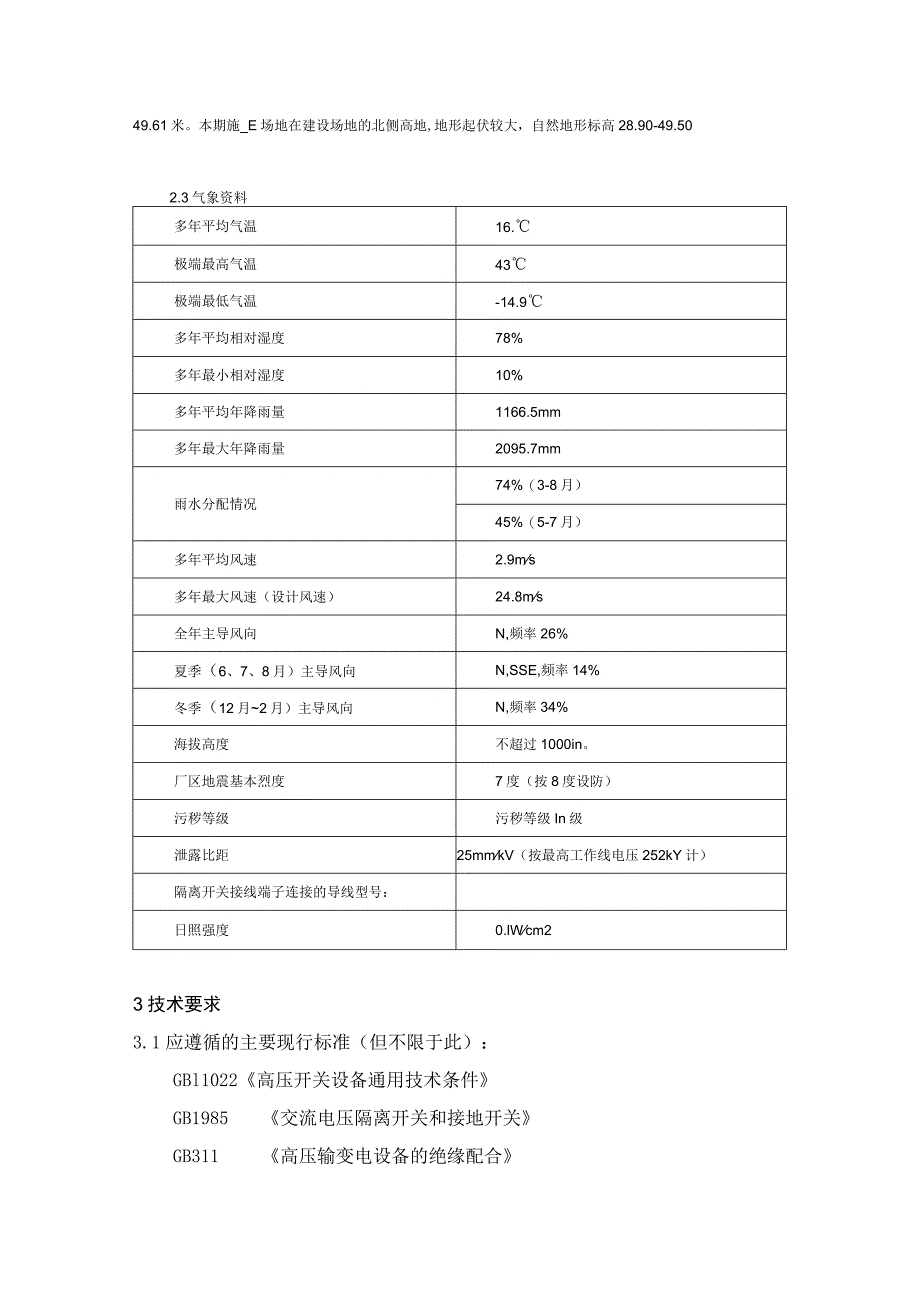

3、规划区北部边缘。厂区东面为柴泊湖、西临长江、南靠武汉市阳逻新港港区,汉施一级公路在厂区北面通过,连接汉施公路和阳逻镇的平江公路从厂区东面通过。2.2厂址自然条件厂址内无重大的活动性断裂构造发育,属相对稳定地区。本期工程建设场地位于一、二、三期工程主厂房南面,大部分为前期已平整好的施工场地,场地内有大量临时建构筑物,其自然地形标高为28.OO29.10米(黄海高程系,下同),一、二、三期主厂房零米标高为28.50米:少量占用其北侧的高地,自然地形标高29.1049.61米。本期施_E场地在建设场地的北侧高地,地形起伏较大,自然地形标高28.90-49.502.3气象资料多年平均气温16.极端最高
4、气温43极端最低气温-14.9多年平均相对湿度78%多年最小相对湿度10%多年平均年降雨量1166.5mm多年最大年降雨量2095.7mm雨水分配情况74%(3-8月)45%(5-7月)多年平均风速2.9ms多年最大风速(设计风速)24.8ms全年主导风向N,频率26%夏季(6、7、8月)主导风向N,SSE,频率14%冬季(12月2月)主导风向N,频率34%海拔高度不超过1000in。厂区地震基本烈度7度(按8度设防)污秽等级污秽等级In级泄露比距25mmkV(按最高工作线电压252kY计)隔离开关接线端子连接的导线型号:日照强度0.lWcm23技术要求3.1应遵循的主要现行标准(但不限于此)
5、:GBl1022高压开关设备通用技术条件GB1985交流电压隔离开关和接地开关GB311高压输变电设备的绝缘配合GB763交流高压电器在长期工作时的发热GBl1604高压电器设备无线电干扰测试方法GB772高压绝缘子瓷件技术条件GB8287.1高压支柱瓷绝缘子技术条件GB8287.2高压支柱瓷绝缘子尺寸和特性GB3309高压开关设备常温下的机械试验GB2706交流高压电器动热稳定试验方法DL/T486交流高压隔离开关和接地开关订货技术条件GB/T13601高压开关设备严重冰冻条件下的操作GB/T13540高压开关设备和控制设备的抗震要求GB5273变压器、高压电器和套管的接线端子JB/T817
6、7绝缘子金属附件热镀锌层通用技术条件JB/T5889绝缘子用有色金属铸件技术条件JB/T5891绝缘子用黑色金属铸件技术条件DL/T5352高压配电装置设计技术规程国家电网公司高压开关专委会2003年12月会议纪要之附件3:关于高压隔离开关订货的有关规定国家电网公司发电厂重大反事故措施(试行)(2007)国家电网公司十八项电网重大反事故措施(修订版)(2011)以上标准均执行最新版本供方提供的设备,包括供方从其他厂家采购的设备和附件,均应符合上述标准和规范的最新版本或修订本,包括投标时起生效的任何更正和增补,经特殊说明者除外。并严格执行有关的强制性国家标准和国家颁发的“工程建设标准强制性条文”
7、。当标准、规范之间出现矛盾时,供方应将矛盾情况提交需方,以便在开始生产前制定解决方案。3.2工程条件3.2.1系统概况1)系统标称电压:220kV2)系统最高电压:252kV3)系统额定频率:50HZ4)系统中性点接地方式:直接接地或不接地两种方式3.2.2安装地点:户外3.2.3安装方式:落地安装表3.1隔离开关的安装地点和安装方式编号安装地点安装方式设备的相间距离(m)备注2户外3.5单柱垂直开启式3.3隔离开关的基本技术参数隔离开关的基本技术参数见表3.2。表3.2隔离开关基本技术参数编号型式型号额定电压额定电流额定动峰稳定值电流额定热稳定电流热稳定持续时间分、合电容电流分、合电感电流分
8、、合母线转移电流能力支柱式距绝缘离子爬电备注恢复电压开断电流开断次数(kV)(八)(kA)(kA)(三)(八)(八)(V)(八)(mm)柱直一刍一B.3252315012550310.530016001006300关3.4技术性能要求:3.4.1隔离开关在规定的使用条件下,应能承受运行和操作时出现的电气及机械应力而不损坏、不误动和拒动。其金属制件(包括闭锁元件)应能耐受氧化而不腐蚀、并能耐受不同材料间的电蚀及材料热胀冷缩造成的附加应力的作用,各螺纹连接部分应防止松动,必要时在结构上应采取补偿措施。3.4.2在风力、重力、地震或操动机构与隔离开关之间的连杆被偶然撞击时,隔离开关应能防止从合闸位置
9、脱开或从分闸位置合闸。3.4.3在隔离开关的两侧应能附装接地开关,接地开关和隔离开关之间应有机械联锁和电气联锁。机械联锁应有足够的机械强度、配合精确。应配有一套能可靠切断电动机电源的闭锁装置。并具备电气闭锁的条件。3.4.4与隔离开关组合成一体的接地开关,其动、热稳定要求与隔离开关相同,若另有规定也可低于隔离开关的规定值。线路侧接地开关切电容、电感电流能力按照B类配置,其他接地开关按照A类配置。3.4.5隔离开关上需经常润滑部位应设有专门的润滑孔或润滑装置,在寒冷地区应采用防冻润滑剂。轴承润滑必须采用优质二硫化铝锂基润滑脂,并随设备说明书提供其组分、成分、粘度等。轴套必须具有自润滑措施,轴销应
10、采用不锈钢或铝青铜材料。3.4.6在规定的覆冰厚度下,隔离开关应能用所配用的操动机构使其可靠的分闸和合闸。3.4.7在1.1倍最高相电压时无线电干扰电压不大于500UV,并在睛天夜晚无可见电晕。3.4.8额定绝缘水平见表3.3o表3.3隔离开关额定绝缘水平(kV)编号定压额电雷电冲击耐受电压(峰值)操作冲击耐受电压(峰值)Imin工频耐受电压(有效值)相对地断口间相对地断口间相对地断口间125295010503954603.4.9一次接线端子1隔离开关和接地开关一次接地端子应能承受不小于表3.4中的静拉力。表3.4隔离开关一次接线端子静拉力编号额定电压(kV)水平静拉力(N)横向静拉力(N)垂
11、直静拉力(N)备注1252200015001250注:静态安全系数不低于3.5,短时动态负荷作用下的安全系数不小于L67。2隔离开关一次接线端子的型式和尺寸应符合GB5273的规定。3隔离开关一次接线端子的材质为铝合金。3.3.1隔离开关所带接地开关的接地刀打开方向为垂直。3.3.2分、合闸电源回路电压为AC380V,功率0.37kW。3.3.3机械寿命:隔离开关和接地开关,操动机构连续操作次数为:1000次。3.4.4同型号隔离开关的安装尺寸应一致,零部件应具有互换性。3.4.5接地螺钉应符合如下规定:1户外隔离开关本体或单独供货的接地开关的底座上,应装设与接地热稳定电流相适应的接地引线用接
12、地螺钉,且不小于612mm,单独供货的接地开关的底座上以及隔离开关的操动机构的底座或外壳上,应装设不小于68m的接地螺钉。2每相一个底座的隔离开关,各相应分别装设接地螺钉。3接地接触面应平整、光洁、并涂以防锈油,连接截面应满足热稳定的要求。4接地连接点应该标以GB/T5465.2中规定的“保护接地”符号。5每组隔离开关应设两个接地引出端子。3. 4.17隔离开关带电部分及其传动部分的结构应能防止鸟类作窝。4. 4.18接地开关的旋转轴与底座间铜质软联结的截面积应不小于50mm2o5. 4.19隔离开关应采用如下的防锈措施。1所有轴销,轴套,紧固件采用不锈钢或其它耐腐蚀材料。2滚珠和轴承之间应采
13、用性能优良的润滑脂(如二硫化铝锂基脂)加强密封、并有注油孔。3钢底座要求进行(热镀锌、刷漆)处理。4操作机构箱采用厚度2m不锈钢材料(防护等级IP54)03.4.20隔离开关及其操作机构应装设符合国家标准规定的、有必要数据的铭牌,旦铭牌应耐风雨和防腐蚀,其字样、符号清晰耐久,如隔离开关由几个独立的相组成,每相都应有一个铭牌,操作机构和隔离开关装在一起的,可合用一个铭牌。如果操作机构是可移动的,则应有单独的铭牌。铭牌在正常和安装位置应清晰可见。3.4.21隔离开关金属部件应有防锈、防腐措施;二次元件要选用施耐德产品。3.4.22抗震要求当设备遭受到相当于本地区设防烈度及以下的地震影响时,不应损坏
