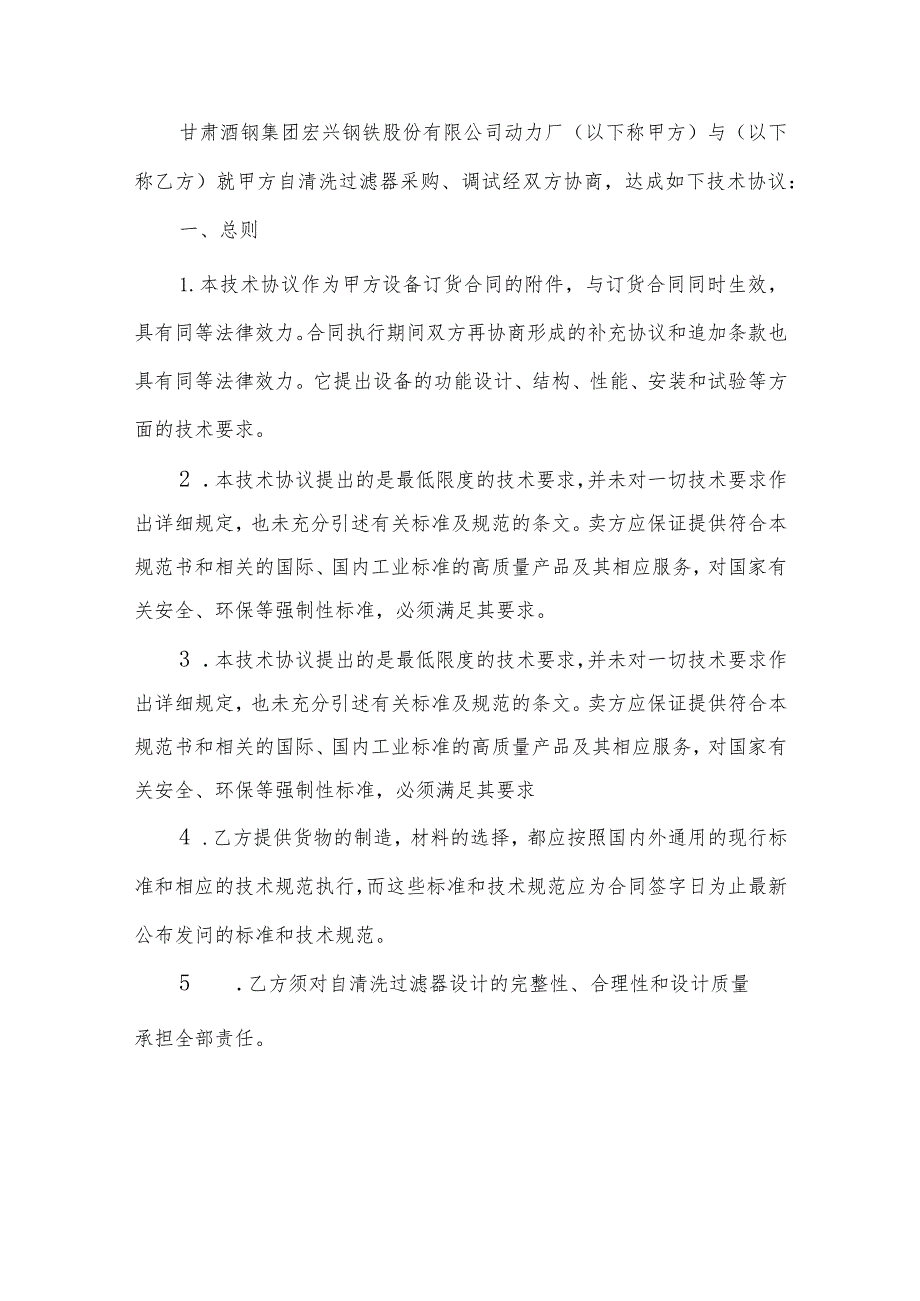

酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第3页
第3页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第4页
第4页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第5页
第5页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第6页
第6页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第7页
第7页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第8页
第8页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第9页
第9页 / 共11页
酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx》由会员分享,可在线阅读,更多相关《酒泉钢铁集团宏兴股份公司自清洗过滤器技术协议.docx(11页珍藏版)》请在第壹文秘上搜索。

1、酒泉钢铁(集团)宏兴股份公司(自清洗过滤器)技术协议甲方:酒泉钢铁(集团)宏兴股份公司动力厂乙方:一.总则二、供货范围及设备参数三.制造技术要求四、验收及技术服务:五、提供资料六、交货时间及地点七、其它甘肃酒钢集团宏兴钢铁股份有限公司动力厂(以下称甲方)与(以下称乙方)就甲方自清洗过滤器采购、调试经双方协商,达成如下技术协议:一、总则1.本技术协议作为甲方设备订货合同的附件,与订货合同同时生效,具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。2 .本技术协议提出的是最低限度的技术要求,并未对一切技

2、术要求作出详细规定,也未充分引述有关标准及规范的条文。卖方应保证提供符合本规范书和相关的国际、国内工业标准的高质量产品及其相应服务,对国家有关安全、环保等强制性标准,必须满足其要求。3 .本技术协议提出的是最低限度的技术要求,并未对一切技术要求作出详细规定,也未充分引述有关标准及规范的条文。卖方应保证提供符合本规范书和相关的国际、国内工业标准的高质量产品及其相应服务,对国家有关安全、环保等强制性标准,必须满足其要求4 .乙方提供货物的制造,材料的选择,都应按照国内外通用的现行标准和相应的技术规范执行,而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。5 .乙方须对自清洗过滤器

3、设计的完整性、合理性和设计质量承担全部责任。6 .乙方在合同货物制造中,发生侵犯专利的行为时其侵权责任与甲方无关。二、供货范围及设备参数1.供货范围序号物料名称规格型号物料编码数量1自清洗过滤器自清洗过滤器Q=2000m3h500m19002000Q235B/316L1套7 .单套设备参数项目单位数据单套过滤水量m3h2000过滤精度ym500设计压力MPa2.5工作压力MPa2.5最高工作温度C50滤芯/不锈钢316L楔形滤网过滤器形式立式三、制造技术要求1 .设备安装位置:酒钢不锈钢轧钢班热轧循环水泵站2 .工作介质或使用工况:工业浊循环水参数悬浮物氯根PH硬度水温数值50mgL106mg

4、L7-9780mgL503 .材质要求:主要零部件材料表:零件名称材料名称标准代号罐体碳钢、内部防腐环氧树脂GB3274.GB8163滤芯不锈钢316L配套阀门(含电动阀)不锈钢、PN25电磁阀组不锈钢、PN25/压力表(含首次检定)/压差计及变送器/控制柜(带PLC以太网接口)/4.技术要求4.1过滤器运行模式:自动运行+自动清洗/手动清洗;清洗信号:压差/PLC定时控制,设置参数可设置;具备机旁、远程控制功能,有手动、自动转换开关,手动状态下,自动清洗不执行,只能进行手动清洗。自动状态下,根据设定值实现自动反洗,也可手动进行反洗。机旁控制柜可实现就地操作和远程操作,机旁操作箱具备远传PLC

5、功能。远控微机可实现过滤器的远程反洗操作及相应参数设置,远控微机可显示设备运行状态及排污阀状态。4.2要求反洗时系统不断流、不停止过滤,反洗水头损失不超过0.05MPa、流量损失不大于系统过滤总量的1%。4.3过滤器反洗机构为刷式,材质不锈钢304,刷子便于拆卸更换,连接部位螺栓材质不锈钢304;4.4过滤器设下人孔,人孔直径2500mm;罐体底部设泄空管,阀门法兰连接,配手动泄空阀(不锈钢304闸阀,PN25)o4.5滤芯:楔形316L不锈钢滤网;不锈钢滤网在最高压力、最高温度时不发生变形。单台滤芯布置至少3芯。4.6要求其他过流部件包括粗过滤网筒及其支撑部件、环套、反洗臂等均应采用不锈钢3

6、16L材质;4.7过滤器机壳(罐体、端盖)材质:碳钢,内壁防腐要求;除锈后涂刷环氧富锌底漆和环氧沥青漆进行防腐处理。外表面除锈后涂刷环氧富锌底漆和聚氨酯面漆,外表面颜色灰色。使用寿命不低于20年。罐体厚度不小于14mm、压盖厚度不小于30mm、螺栓使用高强度螺栓(不低于8.8级),反洗轴封密封垫采用聚四氟,压盖密封垫采用耐磨丁晴橡胶。4.8过滤器进出水口均带有配对法兰、及相应的连接螺栓和金属垫片等,过滤器顶部设置自动排气阀,下部配套手动阀门(不锈钢304),过滤器进、出水管道水压力检测装置及配套只读压力仪表一套,压力表必须进行校检,提供校检证书必须酒钢认可,压力表下部配套手动不锈钢304阀门,

7、压差检测仪表从过滤器进、出口管接引的管道设置手动不锈钢304阀门,便于仪表更换及检修。4.9排污口要求设有自动排污阀PN25,自动排污阀品牌:美国派克、意大利Ceme、以色列DOROT。自动排污阀前安装手动排污阀,不锈钢304闸阀PN25,便于排污阀检修。反洗驱动装置与反洗机构间必须要设计有安全离合器等保护装置;1.1 10每台过滤器应在明显部位固定耐久性标牌,明确:过滤器型号及名称;明确主要技术参数:最大工作压力,最高工作温度,最大压差等;设备制造日期及编号;制造厂名称和商标。1.11 所有自动排污阀、自动排气阀阀前必须设手动阀,不锈钢304,PN25o过滤器反洗机构转动部位设置可拆卸防护罩

8、,与设备缝隙间距小于10mm,留有观察位置可观察转轴运行情况。1.12 随机配件包含易损件密封胶圈2台套,反洗减速机(带电机)1套、反洗刷2套、滤芯2个。4. 13电气控制系统5. 13.1自清洗过滤器设备采用PLC控制,设独立现场电控柜。6. 13.2过滤器配套控制阀等均有机旁手动和自动联锁操作的功能。所有配套设备均可在电控柜控制,具有手动/自动(压差和时间控制)转换开关,并留与集中控制室的网络通讯接口(以太网接口,提供PLC程序,上传至现场原有PLC),必须实现机旁现场控制和控制室集中控制。4.13.3现场电控柜能输出过滤器进出口控制阀故障报警信号、运行/停机状态信号、过滤器运行/反洗状态

9、信号至主控室上位机。所有系统内设备故障在现场电控柜上均可分项显示。所有仪表检测参数在现场电控柜上显示。电控柜的关键元器件按酒钢公司统一要求执行。电控柜要求双层防水性。4.13.4电控柜还满足以下要求:1)控制柜柜体采用防护式装配结构,全部用螺栓联接。防护等级IP54o2)框架,框体等均采用2mm优质冷轧钢板制作。控制柜面板表面采用静电粉末喷涂亚光处理,其表面应抗冲击,耐腐蚀,色标按甲方统一技术规定要求设计。3)柜体内所有铜母排均采用镀锡处理,裸露处应有绝缘热缩套管,搭接部位磨光,以保证接触面。4)进出线均从电控柜底部引入。4. 14推荐厂家或品牌:安徽菲利特过滤系统股份有限公司、营口华海设备有

10、限公司、北京中远通科技有限公司。四、验收及技术服务4.1 验收标准4.1.1工业水和冷却水净化处理滤网式全自动过滤器HG/T3730o4.1.2水处理设备技术条件JBT2932o4.1.3过滤器及附属阀门必须进行打压试验,设计压力2.5MPao4.1.4所有设备均按国家标准的规定进行组装。4.L5所提供的备件在现场进行验收,如存在质量问题,乙方无条件负责免费更换。4.L6乙方对整个设备的合理性、完整性负责,负责设备本体的全部设计,包含提供与设备配套的土建基础、电气、设备连接方式的最终资料。4.1.7所有用于设备制造的材料及制作工艺均应符合相关行业标准,完成全部技术参数的设计要求。甲方有权对设备

11、制造全过程进行监督和不定期检查,期间对乙方提出异议,设备制造厂应及时响应和采取适当措施积极解决。4. 4.1.8设备到货后由乙方组织甲方相关人员对设备进行开箱验收,随机设备及附件数量种类必须符合本协议中设施供货范围要求。5. 1.9设备外观及数量验收合格后对由乙方组织甲方相关人员对设备内部进行解体检查验收,重点对设备的材质、制造精度、装配精度按照本协议制造要求进行测试验收,若存在于国家、行业标准和本协议要求不符合项目,甲方有权拒绝设备的调试和功能考核并要求对设备直接进行退货,并按照商务合同的有关条款对乙方进行罚款或索赔。6. 1.10出现设备质量问题、到货及安装拖期问题,按照合同违约条款执行。

12、7. 1.11如运行过程中出现问题,经第三方检定为不符合相关技术要求,按照合同违约条款执行。4. 2技术服务1. 2.1乙方负责派有经验的技术人员进行安装指导,同时对甲方操作维护人员进行的技术培训,培训资料由乙方提供。对水泵的启停操作、运行检查、点检维护检修须出具书面材料进行培训。4. 2.2产品质保期为2年,从设备功能考核合格之日算起,质保期内的产品质量问题,乙方免费维修、更换,由于乙方供货设备的质量问题而造成的故障或设备停运,乙方应免费负责尽快更换有缺陷或损坏的部件,设备的质保期将延长,延长时间为设备重新恢复后12个月。五、提供资料5. 1中标后7日内乙方向甲方提供如下技术文件:6. 1.

13、l设备平面布置图(俯视图,刨视图,主视图等)5 .L2基础图。土建条件和图。6 .L3设备进出口管道方位图。5. 1.4电气控制原理图。5.2提供详细的操作、使用、调试和维护说明书,还应包括操作运行、注意事项等。培训操作人员手册。5. 3产品检验合格证书(包括主要外购件)。5. 4主要零部件制造、检验记录;主要零部件材料检验合格证书。5.5易损件图纸或型号5. 6润滑点的位置,油脂牌号,规格和数量。6. 7机械设备包括润滑在内的所有说明。5.8安全说明。5.9对于润滑油以及首次填充的技术要求。5.10易损件一览表、主要外购件使用说明书、产品合格证书、用户试车大纲、主要零部件的检测记录。以上资料随同设备一起提供给甲方,资料份数,一式四份给甲方。六、交货时间及地点:交货地点:酒钢动力厂交货时间:2023年05月30日前交货邮寄地址甲方邮寄信息:甘肃省嘉峪关市酒钢集团动力厂邮政编码:735100收件人:黄喜祥联系电话:电子邮箱:七、其它(以下为通用条款)1.本协议一式四份,甲方三份,乙方一份。2 .本技术协议作为使用协议附件,具有与使用协议同等的法律效力,经甲、乙双方签字盖章后生效3 .若单位不能中标,则本技术协议自动失效,双方互不承担任何责任。甲方:(行政公章)乙方:(合同专用章)甲方代表:乙方代表:年月日
