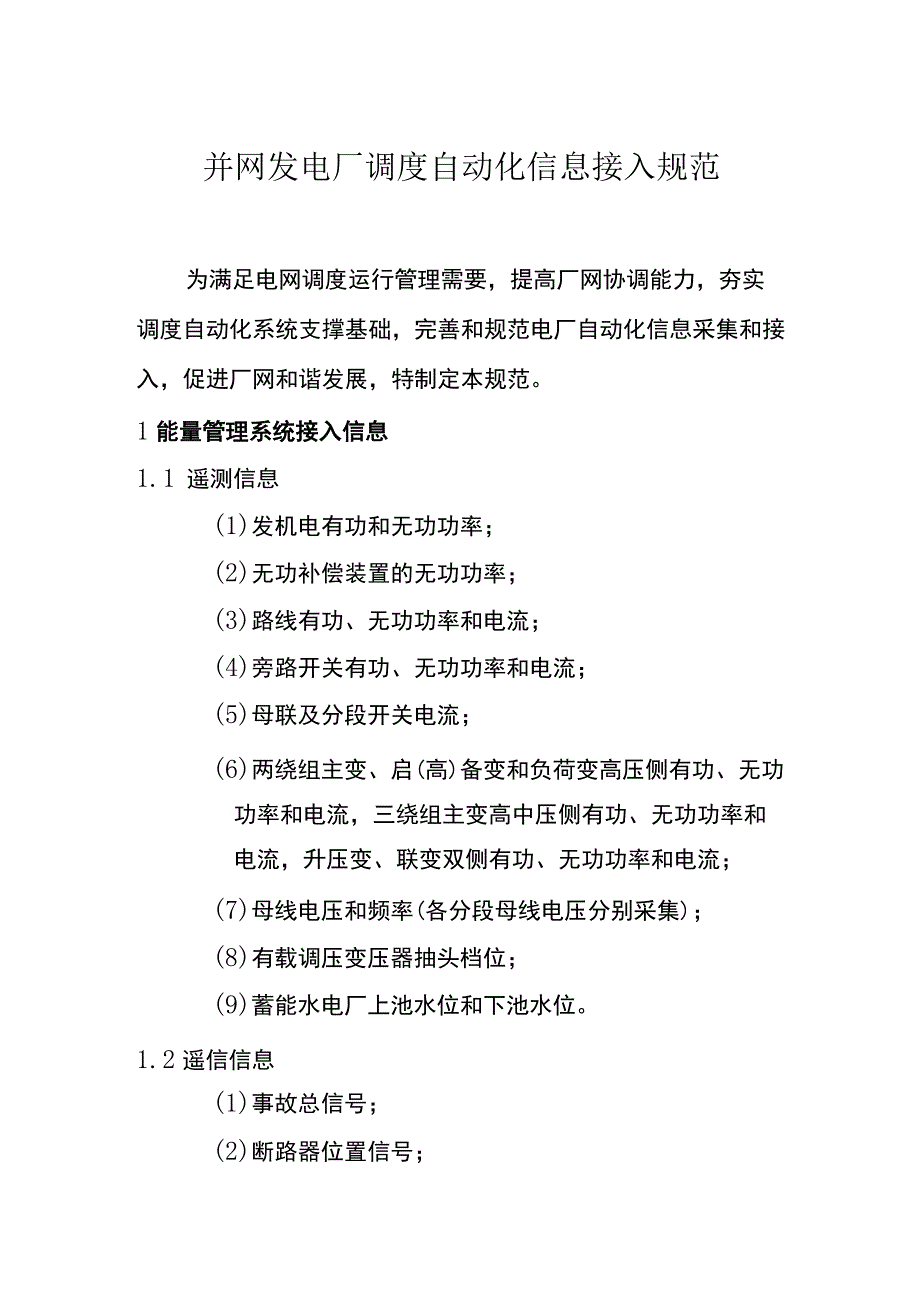

1、并网发电厂调度自动化信息接入规范为满足电网调度运行管理需要，提高厂网协调能力，夯实调度自动化系统支撑基础，完善和规范电厂自动化信息采集和接入，促进厂网和谐发展，特制定本规范。1能量管理系统接入信息1.1 遥测信息(1)发机电有功和无功功率；(2)无功补偿装置的无功功率；(3)路线有功、无功功率和电流；(4)旁路开关有功、无功功率和电流；(5)母联及分段开关电流；(6)两绕组主变、启(高)备变和负荷变高压侧有功、无功功率和电流，三绕组主变高中压侧有功、无功功率和电流，升压变、联变双侧有功、无功功率和电流；(7)母线电压和频率(各分段母线电压分别采集)；(8)有载调压变压器抽头档位；(9)蓄能水电

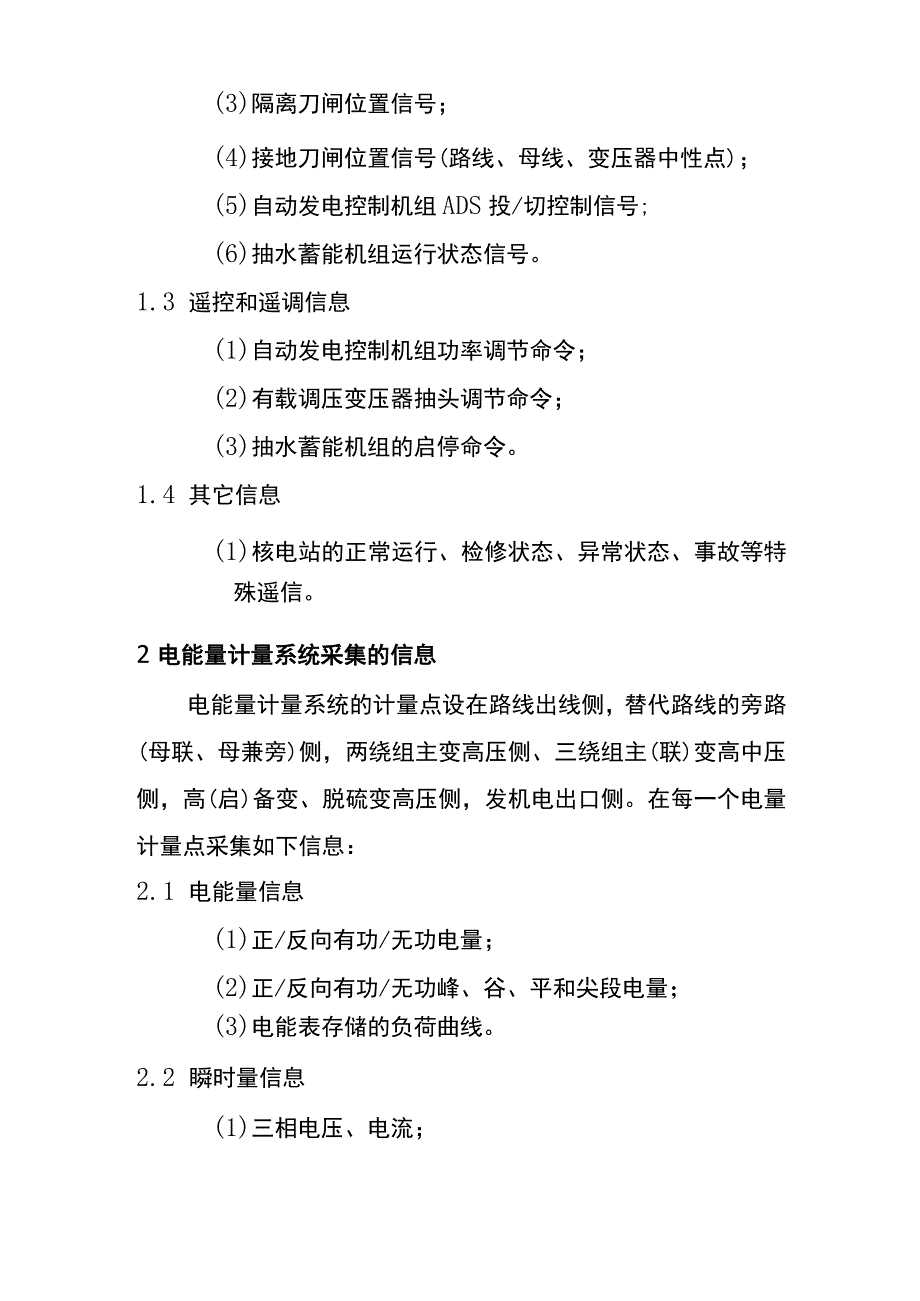

2、厂上池水位和下池水位。1.2遥信信息(1)事故总信号；(2)断路器位置信号；(3)隔离刀闸位置信号；(4)接地刀闸位置信号(路线、母线、变压器中性点)；(5)自动发电控制机组ADS投/切控制信号;(6)抽水蓄能机组运行状态信号。1.3 遥控和遥调信息(1)自动发电控制机组功率调节命令；(2)有载调压变压器抽头调节命令；(3)抽水蓄能机组的启停命令。1.4 其它信息(1)核电站的正常运行、检修状态、异常状态、事故等特殊遥信。2电能量计量系统采集的信息电能量计量系统的计量点设在路线出线侧，替代路线的旁路(母联、母兼旁)侧，两绕组主变高压侧、三绕组主(联)变高中压侧，高(启)备变、脱硫变高压侧，发机

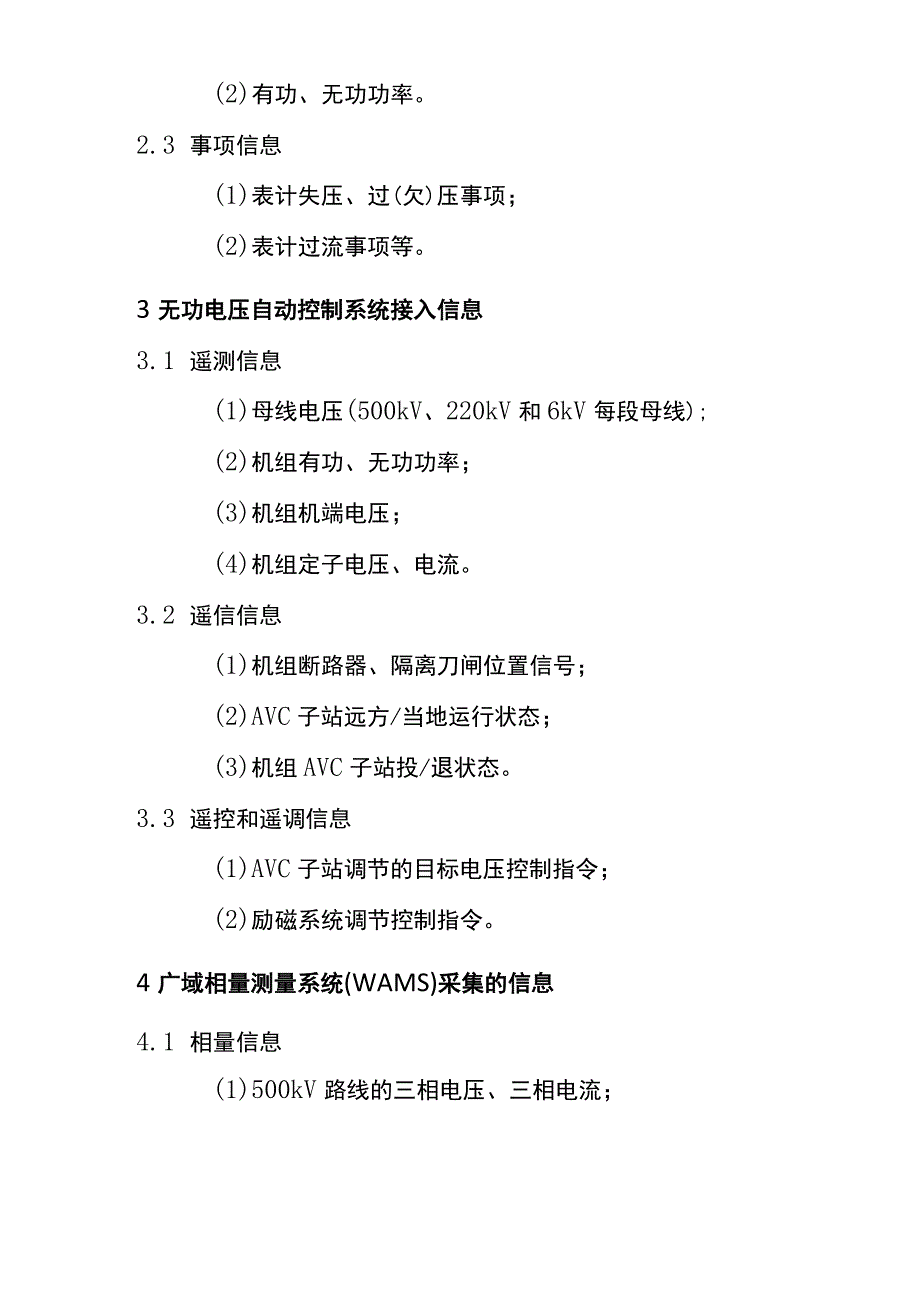

3、电出口侧。在每一个电量计量点采集如下信息：2.1 电能量信息(1)正/反向有功/无功电量；(2)正/反向有功/无功峰、谷、平和尖段电量；(3)电能表存储的负荷曲线。2.2 瞬时量信息(1)三相电压、电流；(2)有功、无功功率。2.3 事项信息(1)表计失压、过(欠)压事项；(2)表计过流事项等。3无功电压自动控制系统接入信息3.1 遥测信息(1)母线电压(500kV、220kV和6kV每段母线);(2)机组有功、无功功率；(3)机组机端电压；(4)机组定子电压、电流。3.2 遥信信息(1)机组断路器、隔离刀闸位置信号；(2)AVC子站远方/当地运行状态；(3)机组AVC子站投/退状态。3.3
4、遥控和遥调信息(1)AVC子站调节的目标电压控制指令；(2)励磁系统调节控制指令。4广域相量测量系统(WAMS)采集的信息4.1 相量信息(1)500kV路线的三相电压、三相电流；(2)5OOkV母线三相电压；(3)联变5OOkV侧的三相电压、三相电流；(4)发机电机端的三相电压、三相电流；(5)220kV并网电厂所有220kVsIlOkV母线及220kVsIlOkV联络路线的三相电压；(6)220kV并网电厂所有220kV和IlOkV联变及联络路线三相电流。4.2 数字、状态信息(1)发机电键相脉冲。4.3 调节系统信息(1)发机电的励磁电压、励磁电流；(2)励磁机励磁电压、励磁电流(三机系
5、统)；(3)AVR(励磁调节器)状态(1为自动、0为手动)；(4)PSS(电力系统稳定器)状态(1为投入、0为退出，取装置内部回路的投退状态信号，而不是外接的投退状态信号);(5)发机电强励限制、低励限制、电压/频率限制动作信号；(6)机端电压、电流。4.4 调速系统信息(1)转速脉冲；(2)机组调节级压力；(3)协调控制系统中一次调频修正前负荷指令信号,(4)协调控制系统中一次调频修正后负荷指令；(5)一次调频动作信号(此信号需从DEH所提供的辅助接点中直接获取)。5燃煤机组烟气脱硫监测系统采集的信息5.1 遥测信息(1) FGD入口/出口SO2浓度；(2) FGD入口/出口O2浓度；(3)
6、 FGD入口/出口Ne)J农度；(4) FGD入口/出口烟尘浓度；(5) FGD入口/出口烟气流量；(6) FGD入口/出口温度；(7) FGD入口/出口静压；(8)FGD入口/出口湿度(石灰石一石膏湿法)；(9)旁路挡板门开度(石灰石一石膏湿法)；(10)旁路烟道烟气流量(石灰石一石膏湿法)；(11)增压风机电流(石灰石一石膏湿法)；(12)脱硫剂给料量负荷控制(烟气循环流化床法)；(13)消化器末端温度(烟气循环流化床法);(14)消化工艺水流量(烟气循环流化床法)；(15)循环流化床床压(烟气循环流化床法)；(16)脱硫剂给料量负荷控制(循环流化床锅炉法);(17)给料风机电流(循环流化
7、床锅炉法)；(18)给料风机出口风压(循环流化床锅炉法)；(19)机组电负荷；(20)锅炉燃煤量；(21)锅炉主蒸汽流量。5.2遥信信息(1)旁路烟气挡板门状态(石灰石-石膏湿法)；(2)增压风机开关状态(石灰石-石膏湿法)；(3)吸收液循环泵的运行状态(石灰石-石膏湿法)；(4)循环浆液泵的运行状态(石灰石-石膏湿法)；(5)CEMS零点标定；(6)CEMS系统反吹；(7)CEMS系统故障；(8)脱硫装置投/退状态；(9)脱硫系统用料投/退状态；(10)机组运行状态。6热电联产机组在线监测系统接入信息6.1 采集信息(1)供热抽/排汽流量(包含L2、3级)；(2)供热抽/排汽温度(包含1、2、3级)；(3)供热抽/排汽压力(包含1、2、3级)；(4)机组有功、机组无功；(5)母线电压、频率；(6)机组开关、刀闸状态；(7)升压变高压侧电量；(8)机组发电量；(9)入炉煤量；(10)入煤低位发热量。6.2 计算信息(1)供热量；(2)热电比；(3)力率。
