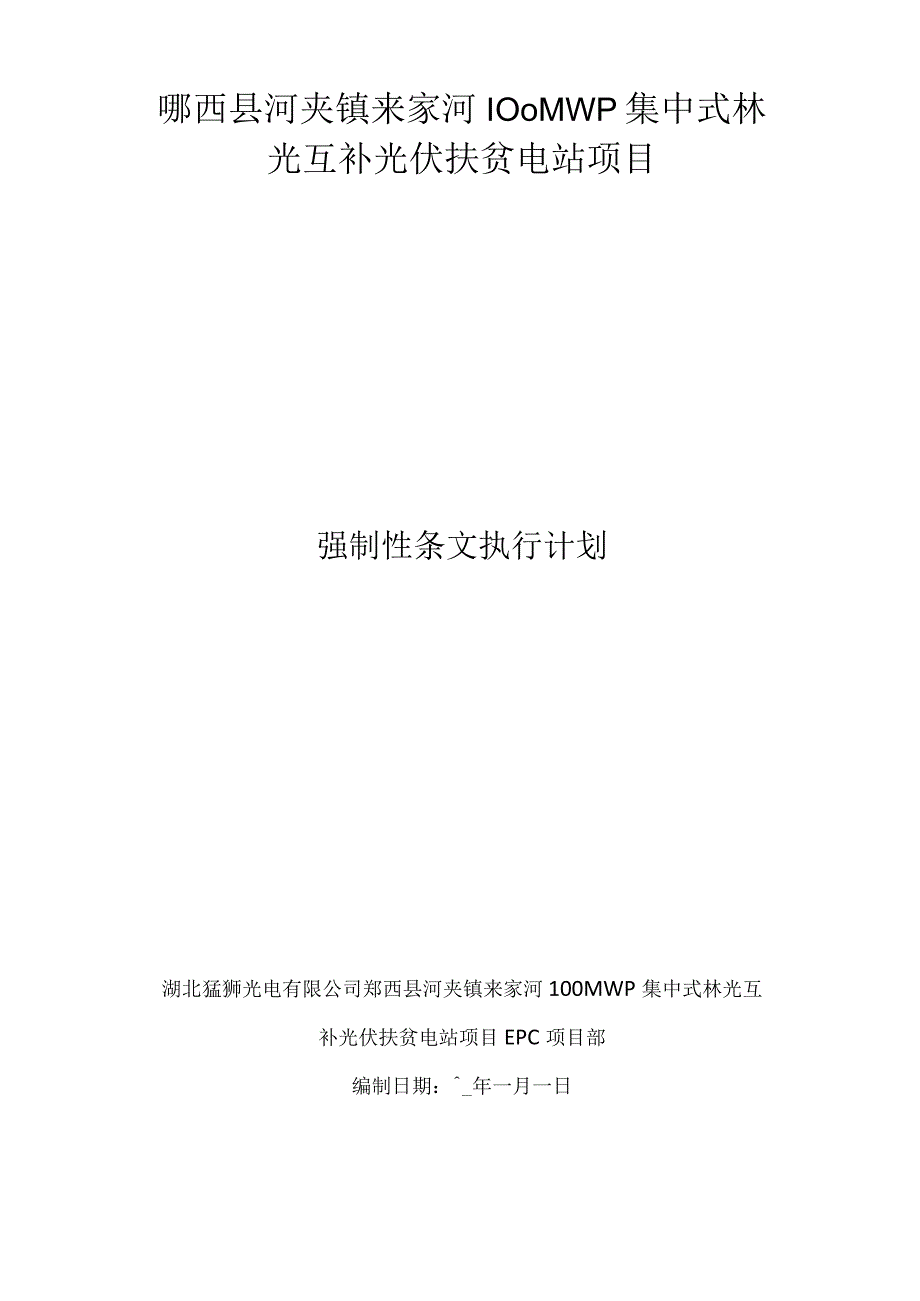

1、哪西县河夹镇来家河IOoMWP集中式林光互补光伏扶贫电站项目强制性条文执行计划湖北猛狮光电有限公司郑西县河夹镇来家河100MWP集中式林光互补光伏扶贫电站项目EPC项目部编制日期:_年一月一日批准:年月日审核:年月日编写:年月日一、工程概况二、编制目的三、编制依据四、强制性条文实施组织机构五、强制性条文实施措施一、概述1编制目的为贯彻落实国家电网科(2022)642号关于变电工程建设标准强制性条文实施管理规程通知的要求,强化电力建设贯彻执行国家质量安全法律法规和强制性技术标准力度,确保电力建设工程施工质量安全,编制施工强制性条文实施计划应包括如下部份:工程建设强制性条文是从各专业强制性标准规范
2、的十余万条技术规定中,经反复筛选比较,挑选出重要的,对建造工程质量、安全、环保、健康、公益等有重大影响的条款,编制成工程建设强制性条文。为了规范工程质量管理,国务院以行政立法程序颁发了建设工程质量管理条例、建设工程安全管理条例和建设工程勘察设计管理条例。工程建设强制性条文作为上述三个条例的技术支撑和配套规定,是工程建设现行国家和行业标准中直接涉及人民生命财产安全、人身健康、环境保护和公众利益的条文,因此,列入强制性条文的所有条文都必须严格执行。为了确保国电英力特宁东公用工程301A变电站工程施工质量和安全,贯彻落实国家电网公司关于进一步加强工程建设强制性条文贯彻执行的文件精神,根据相关文件和标
3、准,编制本计划,指导工程电气安装施工中全面、规范地执行强制性条文,推动公用工程公司工程整体质量水平的进一步提高,实现工程创优目标。2编制依据2.1 工程建设标准强制性条文(电力工程部份-2022)2.2 工程建设标准强制性条文(工业建造部份-2001)2.3 工程建设标准强制性条文(房屋建造部份-2002)2.4 国家电网公司变电站工程创优实施细则编制纲要2.5UlOkV变电站工程施工组织设计2. 6电气装置安装工程电气设备交接试验标准GB50150-20222.7电力建设安全工作规程(变电站部份)DL5009.3-1997二、工程概况项目建设地位于湖北省十堰市邮西县,规划占地面积约3000亩
4、。光伏场区内新建IlOkV升压站,光伏组件及并网逆变器,经过35kV集电路线接入新建开关站,就近接入十堰市张湾区李家院220KVA变电站。本工程规划建设装机容量为100MWp,采用270Wp多晶硅太阳电池组件,方阵支架为固定支架。根据接入系统审查报告,本工程新建UOkV升压站1座,以一回HOkV路线接入IlOkV变电站。三、强制性条文实施组织机构项目经理项目部强制性条文执行小施工队强制性条文执行小组 安监部强制性条文执行小组 质检部强制性条文执行小组 技术部强制性条文执行小组 物资.部强制性条文执行小组四、工程强制性条文的宣贯培训工程项目部组织进行强制性条文的专项培训,增进对条文内容的理解,提
5、高员工执行工程强制性条文的自觉性。工程开工或者施工队进场后,组织管理和施工骨干人员进行强制性条文的宣贯和培训,从学习建设工程质量管理条例、建设工程安全生产管理条例入手,结合各个专业的强制性条文进行宣贯和学习,必要时,培训后进行考核或者考试。学习,要使员工理解,强制性条文是作为条例的延伸和补充,从技术的角度来保证建设工程的质量,同样具备某些法律的属性:即一经查出违反强制性条文,不管是否发生工程质量事故,都要追究责任。通过学习,使各级人员明确在工程实施强制性条文中的职责和任务。学习中应强调强制性条文项目和内容不会是一成不变的,它通过有关强制性标的修订而不断更变。强制性条文的内容每年可能有所变化,因
6、此,在培训和实施中应注意其时效性。强制性条文的宣贯由项目部组织进行,强制性条文各条款及内容的学习由项目部或者各专业施工队组织进行。五、强制性条文实施措施5.1总则制定执行强制性条文组织机构、培训、执行计划、资金支撑计划和组织监督检查。制定本单位制定执行强制性条文组织机构、培训、执行计划、资金支撑计划和组织监督检查形成记录并定期审阅签字。加强强制性条文培训,负责制定本专业执行强制性条文执行计划、监督检查形成记录并定期交本单位组长审阅签字。5.1.1GB50233-2005规范中必须按照批准的设计文件和经有关方面的设计施工图施工。当需要变更设计时,应经设计单位允许。5.1.2GB50233-200
7、5规范中工程测量及检查用的仪器.仪表.量具等,必须经过检定,并在有效期内。5.2原材料及器材检验5.2.1GB50233-2005规范中:(1)有该批产品出厂质量检验合格证书,(3)对砂石等无质量检验资料的原材料,应抽样并应经有检验资格单位检验,合格后方可采用。这一条的关键是所采用的原材料和器材都必须是合格产品。把好质量检验这一关,将问题泯灭于安装之前。上述中的“有检验资格的单位”是指为产品质量检验的单位必须经过部、省级主管部门认可的单位,普通是指“检验、检测中心”。5.3基础工程5.3.1GB50233-2005规范中5.1.2条(1)基础混凝土中严禁掺入氯盐。5.3.2GB50233-20
8、05规范中第5.2.9条试块应在现场从浇筑中的混凝土取样制作,其养护条件应与基础基本相同。5.5.1模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠的承受浇注混凝土的分量、侧压力以及施工荷载。5.5.2模板及其支架拆除的顺序及安全措施应按施工技术方案执行。5.6GB50204-2002规范中5钢筋分项工程5.6.1当钢筋的品种、级别或者规格需作变更时,应办理设计变更文件。在施工过程中,当施工单位缺乏设计所要求的钢筋品种、级别或者规格时,可进行钢筋代换。为了保证对设计意图的理解不产生偏差,规定当需要做钢
9、筋代换时应办理设计变更文件,以确保满足原结构设计的要求,并明确钢筋代换由设计单位负责。5.6.2钢筋进场时,应按现行国家标准钢筋混凝土用热扎带肋钢筋GB1499等的规定抽取试件作力学性能检验,其质量必须符合有关标准的规定。检查数量:按进场的批次和产品的抽样检验方案确定。检验方法:检查产品合格证、出厂检验报告和进场复验报告。钢筋对混凝土结构构件的承载力至关重要,对其质量应从严要求。普通钢筋应符合现行国家标准钢筋混凝土用热扎带肋钢筋GB1499钢筋混凝土用热扎光圆钢筋GB13013和钢筋混凝土用余热处理钢筋GB13014的要求。钢筋进场时,应检查产品合格证、出厂检验报告,并按规定进行抽样检验。5.
10、6.3钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求。检查数量;全数检查。检查方法;观察,钢尺检查。受力钢筋品种、级别、规格和数量对结构构件的受力性能有重要影响,必须符合设计要求。5.7在JGJ18-2003规范中:5.7.1第1.0.3条,从事钢筋焊接施工的焊工必须持有焊工考试合格证,才干上岗操作。5. 7.2凡施焊的各种钢筋、钢板均应有质量证明书,焊条、焊剂应有产品合格证。5.7. 3在工程开工正式焊接之前,参预该项目施焊的焊工应进行现场条件下的焊接工艺试验,并经试验合格后,方可正式生产。试验结果应符合质量检验与验收时的要求。5.8GB50204-2002规范中7混凝土分项工
11、程5.8.1水泥进场时应对其品种、级别、包装或者散装仓号、出厂日期等进行检查,并应对其强度、安全性及其它必要的性能指标进行复检,其质量必须符合现行国家标准硅盐酸水泥、普通硅盐酸水泥GB175等的规定。钢筋混凝土结构、预应力混凝土结构中,严禁使用含有氯化物的水泥。检查数量:按同一辈子产厂家、同一等级、同一品种、同一批号且连续进场的水泥,袋装不超过20Ot为一批,散装不超过50Ot为一批,每批抽样不少于一次。检验方法:检查产品合格证、出厂检验报告和进场复验报告。水泥进场时,应根据产品的合格证检查其品种、级别等,并有序存放,以免造成混料错批。强度、安定性等是水泥的重要指标,进场时应作复验,其质量标准
12、应符合现行国家标准硅盐酸水泥、普通硅盐酸水泥GB175矿渣硅盐酸水泥、火山灰硅盐酸水泥及粉煤灰硅盐酸水泥GB1344复合硅盐酸水泥GB12985等的要求。水泥是混凝土的重要组成部份,若其中含有氯化物,可能引起混凝土结构中钢筋的锈蚀,故应严格控制。5.8.2条混凝土中掺用外加剂的质量及应用技术应符合现行国家标准混凝土外加剂GB8076、混凝土外加剂应用规范GB50119等和有关环境保护的规定。预应力混凝土结构中严禁使用含有氯化物的外加剂。钢筋混凝土结构中,当使用含氯化物的外加剂时,混凝土中氯化物的总含量应符合现行国家标准混凝土质量控制标准GB50164的规定。检查数量:按进场的批次和产品的抽样方
13、案确定。检验方法:检查产品合格证、出厂检验报告和进场复验报告。5.9隐蔽工程的验收检查应在隐蔽前进行。隐蔽工程的内容包括:5.9.1基础坑深及地基处理情况。5.9.2现浇基础的钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量。5.9.3预制基础中钢筋和预埋件的规格、数量、安装位置,立柱的组装质量。5.9.4液压连接接续管、耐张线夹、引流管等的检查(1)连接前的内、外径,长度;(2)管及线的清洗情况;(3)钢管在铝管中的位置;(4)钢芯与铝线端头在连接管中的位置。5.10工程验收与移交5.12.1GB50233-2005规范中第9.2.2条,路线工程未经竣工验收及
14、试验判定合格,不得投入运行。附表:A施工强制性条文执行计划表光伏发电工程质量验收范围划分工程编号工程名称/标准验收单位编号位工程子单位工程分部工程子分部工程分项工程检望批国家电网公司企业标准Q/GDW11832022施工单位勘设单位监理单位建设单位本标准编号01光伏区01光伏方阵01罐注桩基础0001定位放线表1601定位放线02成孔表4401成孔03预埋件01预埋件安装B.204混凝土灌注01混凝土原材料及配合比设计表7202混凝土施工表7403混凝土外观及结构尺寸表7702光伏区支架组件安装0001光伏支架及组件安装01支架安装表24502光伏组件安装表7.1.502逆变箱变基础01逆变箱变室基础0001定位放线及高程01定位放线表1602土方工程
