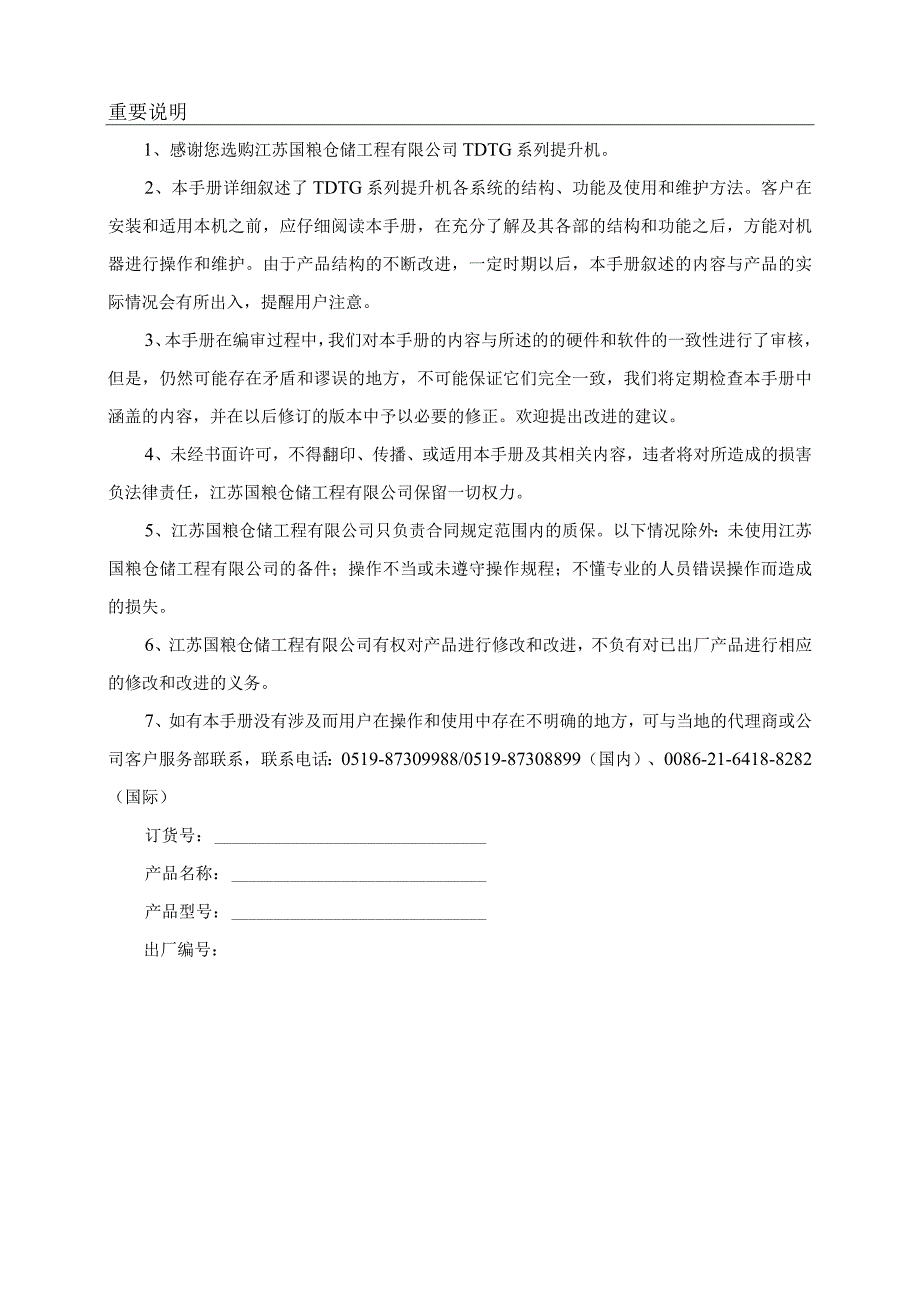

1、重要说明1、感谢您选购江苏国粮仓储工程有限公司TDTG系列提升机。2、本手册详细叙述了TDTG系列提升机各系统的结构、功能及使用和维护方法。客户在安装和适用本机之前,应仔细阅读本手册,在充分了解及其各部的结构和功能之后,方能对机器进行操作和维护。由于产品结构的不断改进,一定时期以后,本手册叙述的内容与产品的实际情况会有所出入,提醒用户注意。3、本手册在编审过程中,我们对本手册的内容与所述的的硬件和软件的一致性进行了审核,但是,仍然可能存在矛盾和谬误的地方,不可能保证它们完全一致,我们将定期检查本手册中涵盖的内容,并在以后修订的版本中予以必要的修正。欢迎提出改进的建议。4、未经书面许可,不得翻印

2、、传播、或适用本手册及其相关内容,违者将对所造成的损害负法律责任,江苏国粮仓储工程有限公司保留一切权力。5、江苏国粮仓储工程有限公司只负责合同规定范围内的质保。以下情况除外:未使用江苏国粮仓储工程有限公司的备件;操作不当或未遵守操作规程;不懂专业的人员错误操作而造成的损失。6、江苏国粮仓储工程有限公司有权对产品进行修改和改进,不负有对已出厂产品进行相应的修改和改进的义务。7、如有本手册没有涉及而用户在操作和使用中存在不明确的地方,可与当地的代理商或公司客户服务部联系,联系电话:0519-87309988/0519-87308899(国内)、0086-21-6418-8282(国际)订货号:产品

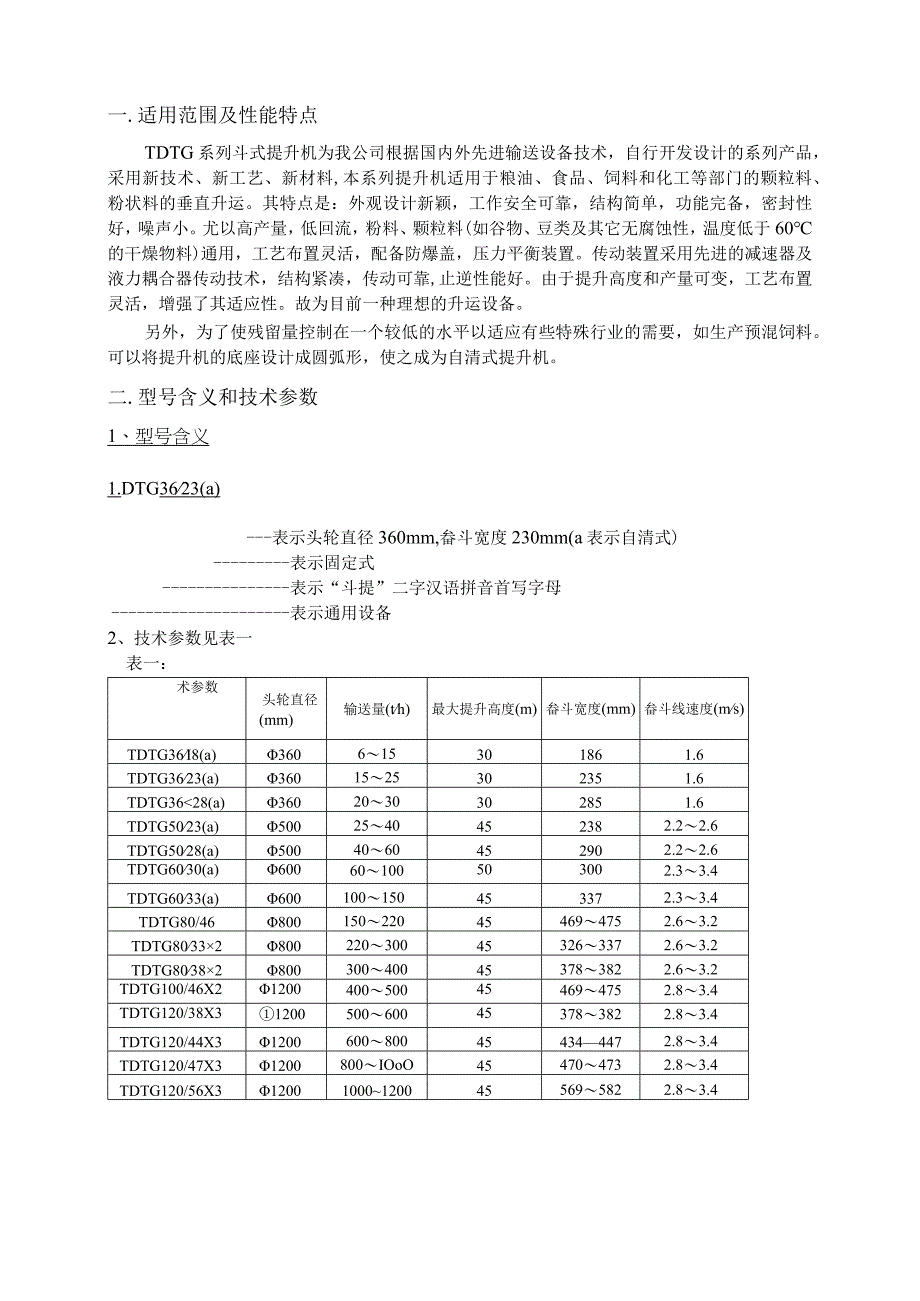

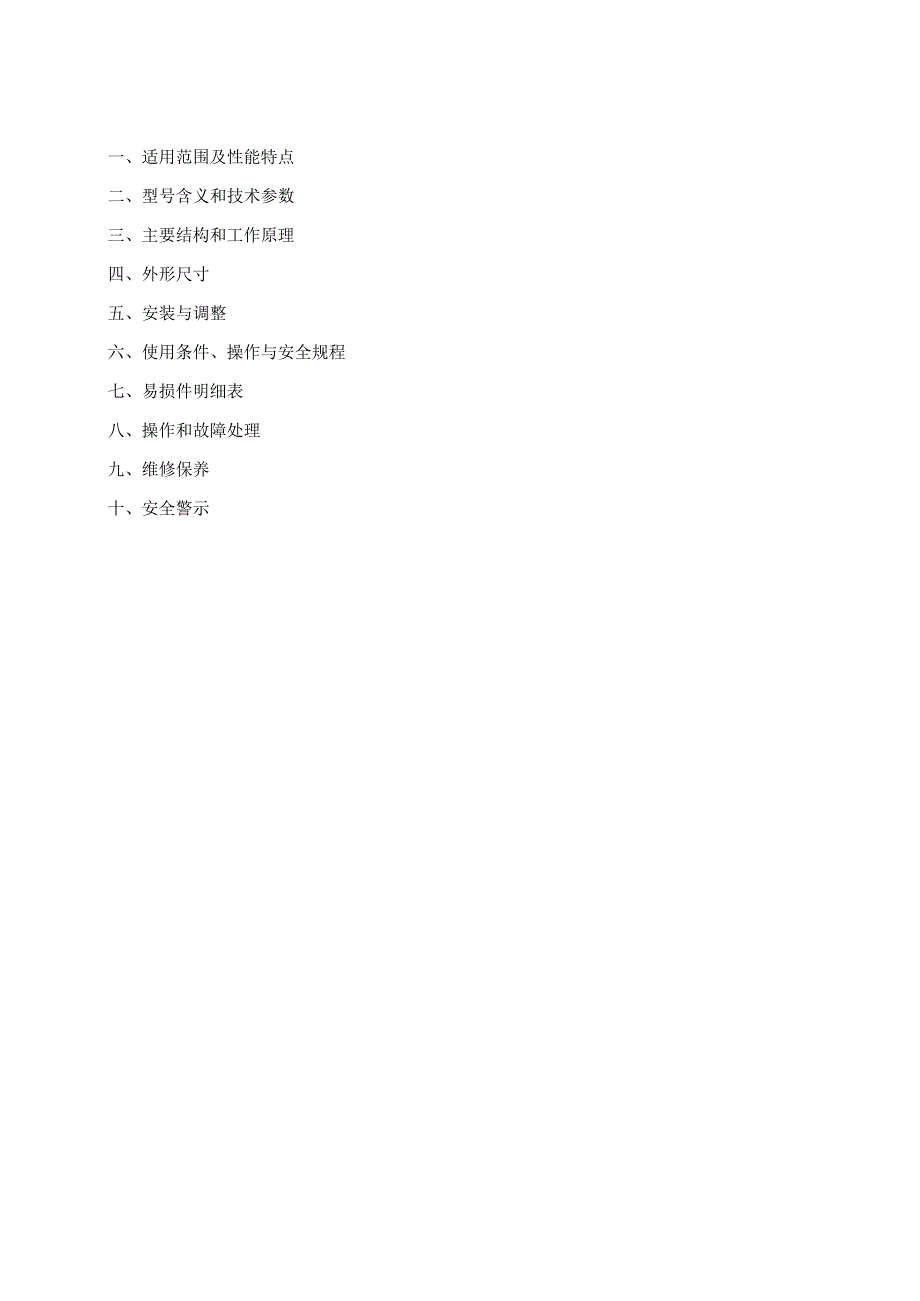

3、名称:产品型号:出厂编号:一、适用范围及性能特点二、型号含义和技术参数三、主要结构和工作原理四、外形尺寸五、安装与调整六、使用条件、操作与安全规程七、易损件明细表八、操作和故障处理九、维修保养十、安全警示一.适用范围及性能特点TDTG系列斗式提升机为我公司根据国内外先进输送设备技术,自行开发设计的系列产品,采用新技术、新工艺、新材料,本系列提升机适用于粮油、食品、饲料和化工等部门的颗粒料、粉状料的垂直升运。其特点是:外观设计新颖,工作安全可靠,结构简单,功能完备,密封性好,噪声小。尤以高产量,低回流,粉料、颗粒料(如谷物、豆类及其它无腐蚀性,温度低于60的干燥物料)通用,工艺布置灵活,配备防爆

4、盖,压力平衡装置。传动装置采用先进的减速器及液力耦合器传动技术,结构紧凑,传动可靠,止逆性能好。由于提升高度和产量可变,工艺布置灵活,增强了其适应性。故为目前一种理想的升运设备。另外,为了使残留量控制在一个较低的水平以适应有些特殊行业的需要,如生产预混饲料。可以将提升机的底座设计成圆弧形,使之成为自清式提升机。二.型号含义和技术参数1、型号含义1.DTG3623(a)表示头轮直径360mm,畚斗宽度230mm(a表示自清式)表示固定式表示“斗提”二字汉语拼音首写字母表示通用设备2、技术参数见表一表一:术参数头轮直径(mm)输送量(th)最大提升高度(m)畚斗宽度(mm)畚斗线速度(ms)TDT

5、G36I8(a)360615301861.6TDTG3623(a)3601525302351.6TDTG3628(a)3602030302851.6TDTG5023(a)5002540452382.22.6TDTG5028(a)5004060452902.22.6TDTG6030(a)60060100503002.33.4TDTG6033(a)600100150453372.33.4TDTG80/46800150220454694752.63.2TDTG80332800220300453263372.63.2TDTG80382800300400453783822.63.2TDTG100/46X

6、21200400500454694752.83.4TDTG120/38X31200500600453783822.83.4TDTG120/44X31200600800454344472.83.4TDTG120/47X31200800IOoO454704732.83.4TDTG120/56X3120010001200455695822.83.4三、主要结构及工作原理1、主要结构TDTG系列斗式提升机主要由机头、畚斗、畚斗带、机筒、机座、传动装置等零部件组成(见图一)。1、传动装置2、机头3、畚斗4、畚斗带5、机筒6、机座图一、结构示意图1.1 机头由机头座、机头盖、头轮、头轮轴及轴承座等部件组成

7、(见图二)。机头座上设有观察检修窗。用以观察物料运行情况及调节挡板,清除杂物。另外为了保证提升机在运行过程中的安全,一般机头还设有泄爆口,为了降低机头卸料时的粉尘浓度,有的机头还设有吸风口,带走卸料时的粉尘,如果机头没有吸风口,那么工艺上在卸料溜管上要设计吸风口。另外大型号的提升机由于畚斗线速度较快,卸料方式一般为离心卸料,物料与头轮壳体摩擦严重,为了增加壳体的耐磨性,头轮壳体一般覆有一层高分子耐磨板,增加机头的使用寿命。为了保证提升机在运行过程中不跑偏,头轮的形状设计成腰鼓形。注:图二为结构示意图,与实物可能有稍许差别,请以实物为主。2341、头轮2、机头盖3、头轮轴及轴承座4、机头座图二、

8、提升机机头1.2 普通提升机机座由机座体、尾轮、尾轮轴、轴承座、张紧装置、进料斗等部分组成(见图三),机座体设有顺向或逆向进料口,可根据用户需要将进料斗安装在任一位置,但一般采用逆向进料方式。张紧装置供调整头、尾轮的相对位置,并张紧畚斗带以防其偏摆和打滑,机座体下部两侧各设一排料插门,可供清除机内余粮和杂物。另外尾轮轴上一般还装有失速开关,用以在畚斗带打滑时报警。1、进料斗2、机座体3、尾轮4、尾轮轴5、轴承座6、张紧装置图三、普通提升机机座1.3 自清式提升机机座由进料口、张紧装置、微调装置、尾轮轴、尾轮、轴承座等零部件构成(见图四)。进料斗安装位置根据工艺设计要求,设置在机座上的顺向进料端

9、或逆向进料端。张紧装置用来调整畚斗带的松紧度和纠正跑偏现象,尾轮轴上装有失速开关,用以在皮带打滑时报警。本系列提升机独特设计的张紧系统具有结构简单,快速方便的特点。1 .进料口2.张紧装置3.微调装置4.尾轮轴5.尾轮6.轴承座图四、提升机自清式机座(1型、2型)1.4 机筒由优质钢板折弯咬边成形或采用焊接成形,具有良好的密封性及刚性。机筒可分为普通机筒、观察检修机筒、防爆机筒和防尘机筒。防爆机筒上开设装有薄金属膜板的泄爆窗起保护作用,观察检修机筒供观察检修之用。根据用户工艺需要的位置上开设检修窗并设有活动插门。机筒标准长度为2000、1800、1500,也可根据用户需要而定。1.5 传动装置

10、可根据不同的需要和情况有多种组合方式,如:由电机、液力耦合器、减速器(内含止逆器)等组成;或者由电机、减速器、链轮和链条等组成;也可以由电机、减速器、皮带轮、三角带等部分组成,当电机功率较小时,可安装在机头座上,当电机功率超过18.5kW时应将电机安装在工作台面或楼面上,以使运转平衡,斗提机控制电路由用户自行配备。根据用户需要,尾轮轴上可安装测速或限速的速控装置;并可配置检修电机。1.6 畚斗:畚斗是提升机用来盛料的零件,一般由薄钢板经冲压,钾接或焊接制成。也可采用工程塑料制成的畚斗,它质轻耐磨,可以减少动力消耗,避免因铁制畚斗同机筒等金属构件撞击而产生火花引起粉尘爆炸事故。畚斗的形式一般分深

11、型、浅型或无底畚斗三种。1.7 畚斗带:畚斗带用来安装畚斗的主要构件。通常采用不加覆盖层的帆布带或加覆盖层的橡胶带。畚斗带的连接法有三种:搭接、角接和平接。搭接时要注意应使接头顺着带子的运动方向。(见图五)运动方向b)a.搭接b.角接c.平接图五、畚斗带搭接示意图2、工作原理该机的工作原理是畚斗带环绕于头轮和尾轮之间,在畚斗带的全长上,每隔一定距离用畚斗螺钉固定着盛料用的畚斗。为防止物料抛散和灰尘飞扬,全部构件用外壳密封.提升机由驱动电机通过头轮转动带动畚斗带运转。在斗式提升机工作时,物料由进料口进入机座,然后畚斗将物料提升到机头处,在畚斗绕过头轮时,物料即被抛出,并从卸料口流出机外。3、电气

12、控制部分:电气控制系统见电气原理图(见图五),提升机的安全防护开关如:失速开关、防堵开关、跑偏开关等根据用户要求配置,电气控制另外设计。本电气控制原理图只适用于单机使用,如果是成套使用,必须另外重新设计电气控制图。RSTNRFU11图六、电气控制原理图四、外形尺寸1、普通提升机外型尺寸(见图七及表二)1.机头2.传动系统3.畚斗4.防爆机筒5.普通机筒6.观察检修机筒8.机座图七、普通提升机小样图表二:数机型ABCDEFTDTG36/187101067200336650TDTG36/237101067250386700TDTG36/287101067250436760TDTG50/239291

13、1041168200430I860TDTG50/28929110411682004811911续表二:机型ABCDEFTDTG60/301074124912522504901330TDTG60/331075125014902405562492TDTG80/461530166019552309803588TDTG803321530166019552501180TDTG8O3821530166019552501380TDTG120/38X3160020502985250153433882、自清式1型提升机外型尺寸(见图八及表三)表三:代号机心、ABCDEFGHIJKTDTG3618a10676501190170071927036024651811201500DTG3623a10676501190170076932036024651811201500TDTG3628a10676501190170081937036024651811201500TDTG5023a1168668138992834050027469013881734DTG5028a116866813899783915002746901388
