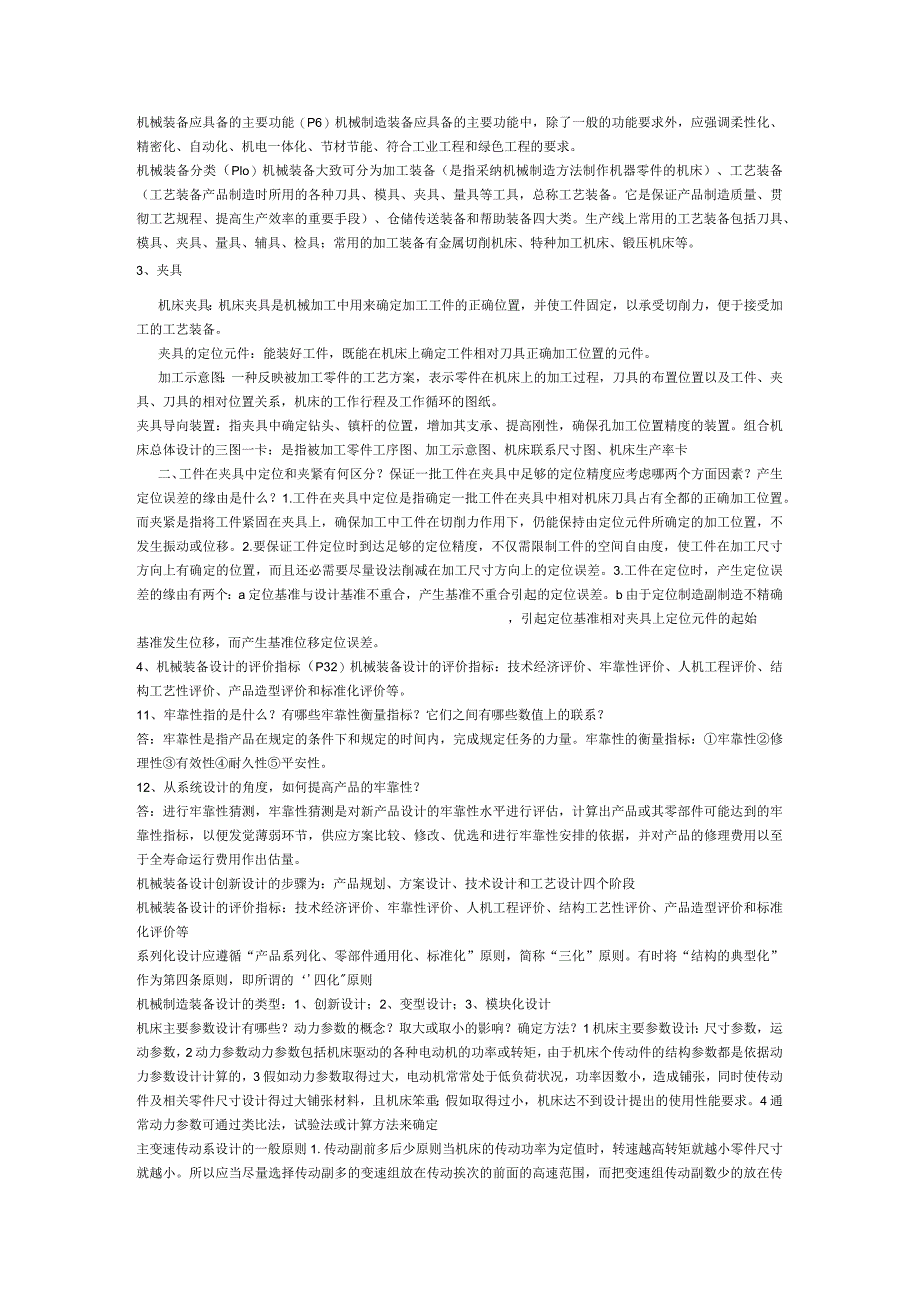

机械制造装备设计.docx_第1页
第1页 / 共3页

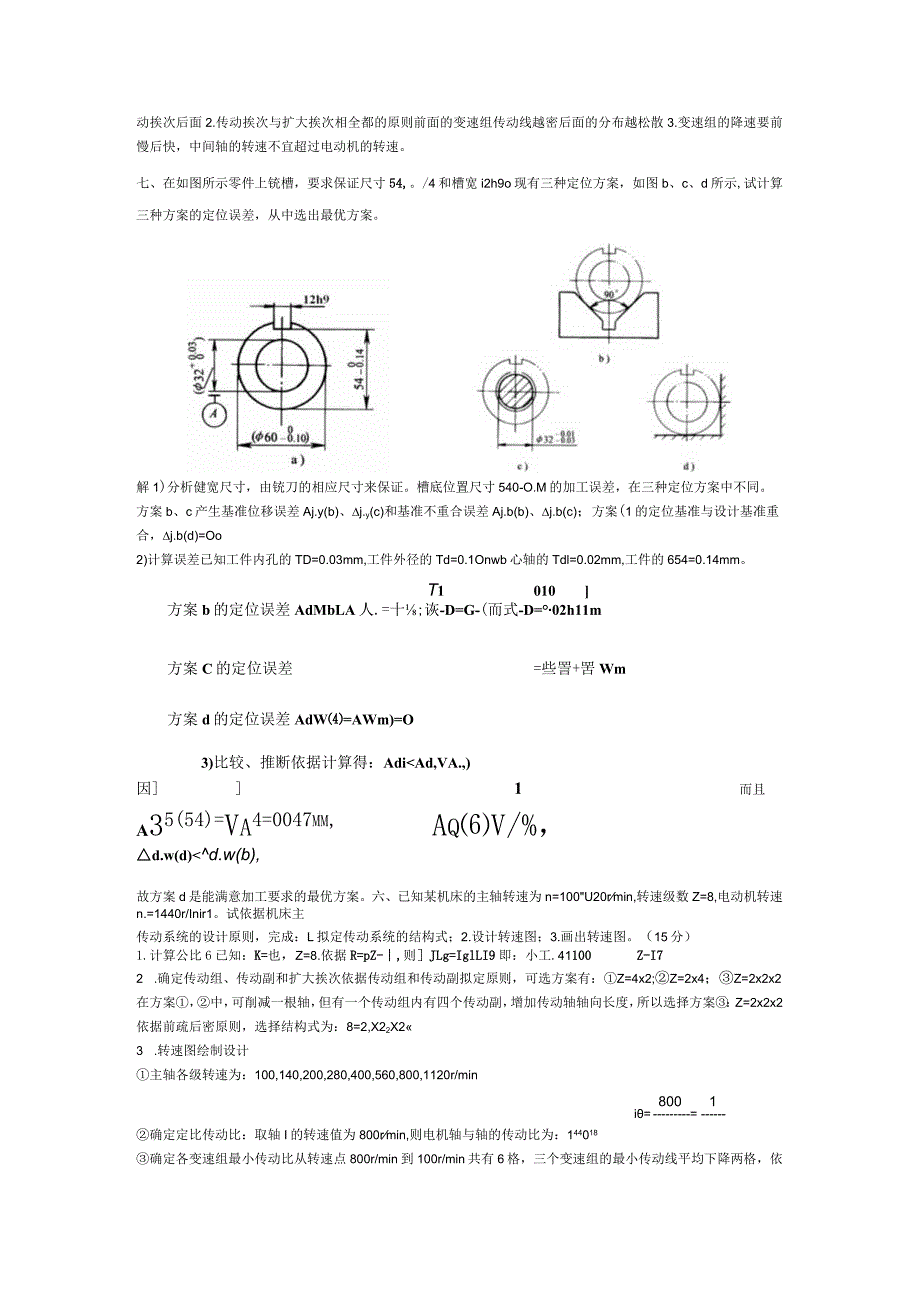

机械制造装备设计.docx_第2页
第2页 / 共3页

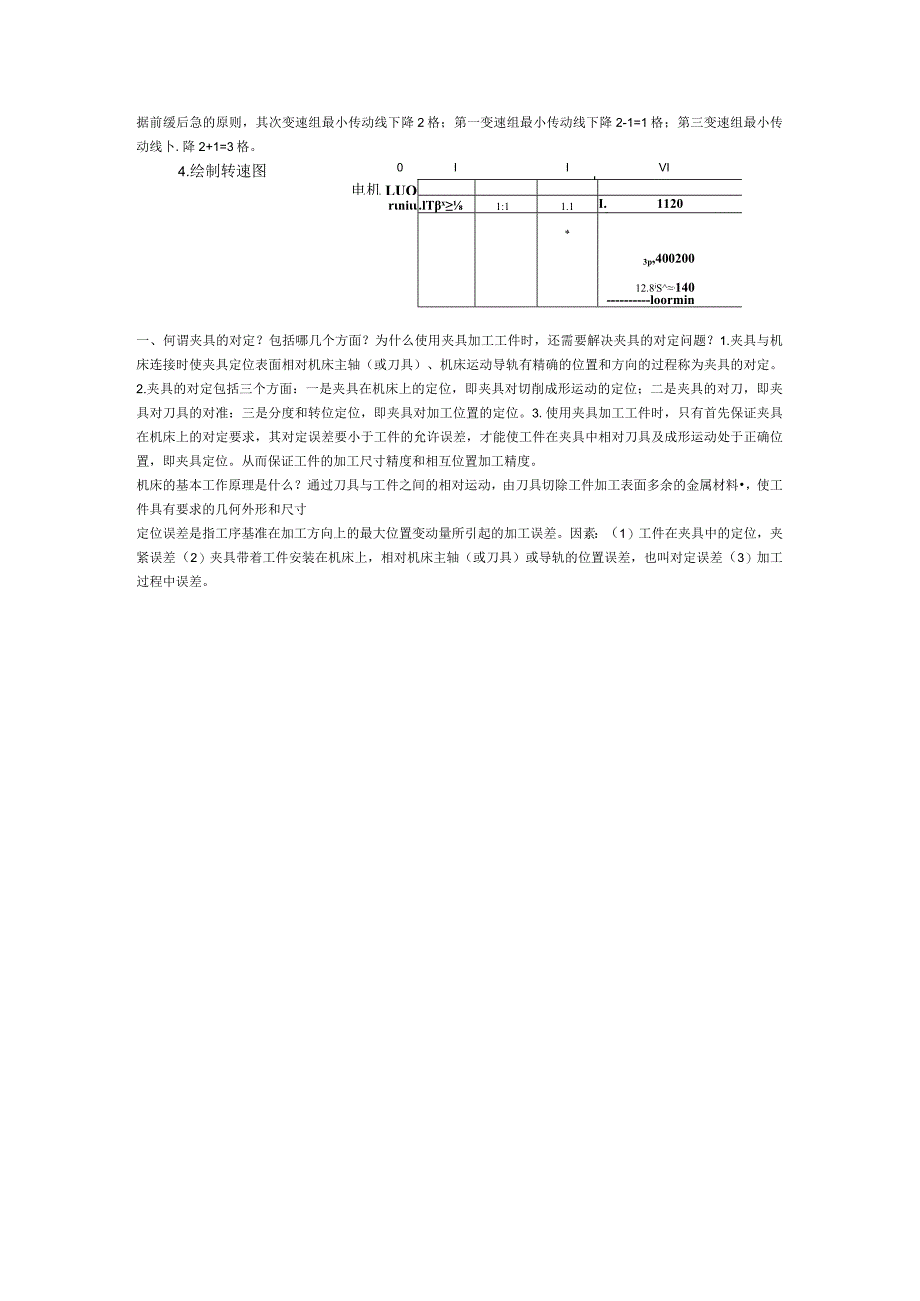

机械制造装备设计.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《机械制造装备设计.docx》由会员分享,可在线阅读,更多相关《机械制造装备设计.docx(3页珍藏版)》请在第壹文秘上搜索。

1、机械装备应具备的主要功能(P6)机械制造装备应具备的主要功能中,除了一般的功能要求外,应强调柔性化、精密化、自动化、机电一体化、节材节能、符合工业工程和绿色工程的要求。机械装备分类(Plo)机械装备大致可分为加工装备(是指采纳机械制造方法制作机器零件的机床)、工艺装备(工艺装备产品制造时所用的各种刀具、模具、夹具、量具等工具,总称工艺装备。它是保证产品制造质量、贯彻工艺规程、提高生产效率的重要手段)、仓储传送装备和帮助装备四大类。生产线上常用的工艺装备包括刀具、模具、夹具、量具、辅具、检具;常用的加工装备有金属切削机床、特种加工机床、锻压机床等。3、夹具机床夹具:机床夹具是机械加工中用来确定加

2、工工件的正确位置,并使工件固定,以承受切削力,便于接受加工的工艺装备。夹具的定位元件:能装好工件,既能在机床上确定工件相对刀具正确加工位置的元件。加工示意图:一种反映被加工零件的工艺方案,表示零件在机床上的加工过程,刀具的布置位置以及工件、夹具、刀具的相对位置关系,机床的工作行程及工作循环的图纸。夹具导向装置:指夹具中确定钻头、镇杆的位置,增加其支承、提高刚性,确保孔加工位置精度的装置。组合机床总体设计的三图一卡:是指被加工零件工序图、加工示意图、机床联系尺寸图、机床生产率卡二、工件在夹具中定位和夹紧有何区分?保证一批工件在夹具中足够的定位精度应考虑哪两个方面因素?产生定位误差的缘由是什么?1

3、.工件在夹具中定位是指确定一批工件在夹具中相对机床刀具占有全都的正确加工位置。而夹紧是指将工件紧固在夹具上,确保加工中工件在切削力作用下,仍能保持由定位元件所确定的加工位置,不发生振动或位移。2.要保证工件定位时到达足够的定位精度,不仅需限制工件的空间自由度,使工件在加工尺寸方向上有确定的位置,而且还必需要尽量设法削减在加工尺寸方向上的定位误差。3.工件在定位时,产生定位误差的缘由有两个:a定位基准与设计基准不重合,产生基准不重合引起的定位误差。b由于定位制造副制造不精确,引起定位基准相对夹具上定位元件的起始基准发生位移,而产生基准位移定位误差。4、机械装备设计的评价指标(P32)机械装备设计

4、的评价指标:技术经济评价、牢靠性评价、人机工程评价、结构工艺性评价、产品造型评价和标准化评价等。11、牢靠性指的是什么?有哪些牢靠性衡量指标?它们之间有哪些数值上的联系?答:牢靠性是指产品在规定的条件下和规定的时间内,完成规定任务的力量。牢靠性的衡量指标:牢靠性修理性有效性耐久性平安性。12、从系统设计的角度,如何提高产品的牢靠性?答:进行牢靠性猜测,牢靠性猜测是对新产品设计的牢靠性水平进行评估,计算出产品或其零部件可能达到的牢靠性指标,以便发觉薄弱环节,供应方案比较、修改、优选和进行牢靠性安排的依据,并对产品的修理费用以至于全寿命运行费用作出估量。机械装备设计创新设计的步骤为:产品规划、方案

5、设计、技术设计和工艺设计四个阶段机械装备设计的评价指标:技术经济评价、牢靠性评价、人机工程评价、结构工艺性评价、产品造型评价和标准化评价等系列化设计应遵循“产品系列化、零部件通用化、标准化”原则,简称“三化”原则。有时将“结构的典型化”作为第四条原则,即所谓的四化原则机械制造装备设计的类型:1、创新设计;2、变型设计;3、模块化设计机床主要参数设计有哪些?动力参数的概念?取大或取小的影响?确定方法?1机床主要参数设计:尺寸参数,运动参数,2动力参数动力参数包括机床驱动的各种电动机的功率或转矩,由于机床个传动件的结构参数都是依据动力参数设计计算的,3假如动力参数取得过大,电动机常常处于低负荷状况

6、,功率因数小,造成铺张,同时使传动件及相关零件尺寸设计得过大铺张材料,且机床笨重;假如取得过小,机床达不到设计提出的使用性能要求。4通常动力参数可通过类比法,试验法或计算方法来确定主变速传动系设计的一般原则1.传动副前多后少原则当机床的传动功率为定值时,转速越高转矩就越小零件尺寸就越小。所以应当尽量选择传动副多的变速组放在传动挨次的前面的高速范围,而把变速组传动副数少的放在传动挨次后面2.传动挨次与扩大挨次相全都的原则前面的变速组传动线越密后面的分布越松散3.变速组的降速要前慢后快,中间轴的转速不宜超过电动机的转速。七、在如图所示零件上铳槽,要求保证尺寸54,。/4和槽宽i2h9o现有三种定位

7、方案,如图b、c、d所示,试计算三种方案的定位误差,从中选出最优方案。解1)分析健宽尺寸,由铳刀的相应尺寸来保证。槽底位置尺寸540-O.M的加工误差,在三种定位方案中不同。方案b、c产生基准位移误差Aj.y(b)、j.y(c)和基准不重合误差Aj.b(b)、j.b(c);方案(1的定位基准与设计基准重合,j.b(d)=Oo2)计算误差已知工件内孔的TD=0.03mm,工件外径的Td=0.1Onwb心轴的Tdl=0.02mm,工件的654=0.14mm。T1010方案b的定位误差AdMbLA人.=十;诙-D=G-(而式-D=02h11m方案C的定位误差=些詈+罟Wm方案d的定位误差AdW=AW

8、m)=O3)比较、推断依据计算得:AdiAd,VA.,)因1而且A35(54)=Va4=0047mm,AqV/%,d.w(d)d.w(b),故方案d是能满意加工要求的最优方案。六、已知某机床的主轴转速为n=100U20rmin,转速级数Z=8,电动机转速n.=1440r/Inir1。试依据机床主传动系统的设计原则,完成:L拟定传动系统的结构式;2.设计转速图;3.画出转速图。(15分)1.计算公比6已知:K=也,Z=8.依据R=pZ-,则JLg=IglLI9即:小工.41100Z-I72 .确定传动组、传动副和扩大挨次依据传动组和传动副拟定原则,可选方案有:Z=4x2;Z=2x4;Z=2x2x

9、2在方案,中,可削减一根轴,但有一个传动组内有四个传动副,增加传动轴轴向长度,所以选择方案:Z=2x2x2依据前疏后密原则,选择结构式为:8=2,X22X23 .转速图绘制设计主轴各级转速为:100,140,200,280,400,560,800,1120r/min8001i=确定定比传动比:取轴I的转速值为800rmin,则电机轴与轴的传动比为:144018确定各变速组最小传动比从转速点800r/min到100r/min共有6格,三个变速组的最小传动线平均下降两格,依据前缓后急的原则,其次变速组最小传动线下降2格;第一变速组最小传动线下降2-1=1格;第三变速组最小传动线卜.降2+1=3格。

10、4.绘制转速图0IIIlVI电机LUOrni.lTx1:11.1I.1120*u*3p,40020012.8iS,140loormin一、何谓夹具的对定?包括哪几个方面?为什么使用夹具加工工件时,还需要解决夹具的对定问题?1.夹具与机床连接时使夹具定位表面相对机床主轴(或刀具)、机床运动导轨有精确的位置和方向的过程称为夹具的对定。2.夹具的对定包括三个方面:一是夹具在机床上的定位,即夹具对切削成形运动的定位;二是夹具的对刀,即夹具对刀具的对准:三是分度和转位定位,即夹具对加工位置的定位。3.使用夹具加工工件时,只有首先保证夹具在机床上的对定要求,其对定误差要小于工件的允许误差,才能使工件在夹具中相对刀具及成形运动处于正确位置,即夹具定位。从而保证工件的加工尺寸精度和相互位置加工精度。机床的基本工作原理是什么?通过刀具与工件之间的相对运动,由刀具切除工件加工表面多余的金属材料,使工件具有要求的几何外形和尺寸定位误差是指工序基准在加工方向上的最大位置变动量所引起的加工误差。因素:(1)工件在夹具中的定位,夹紧误差(2)夹具带着工件安装在机床上,相对机床主轴(或刀具)或导轨的位置误差,也叫对定误差(3)加工过程中误差。
