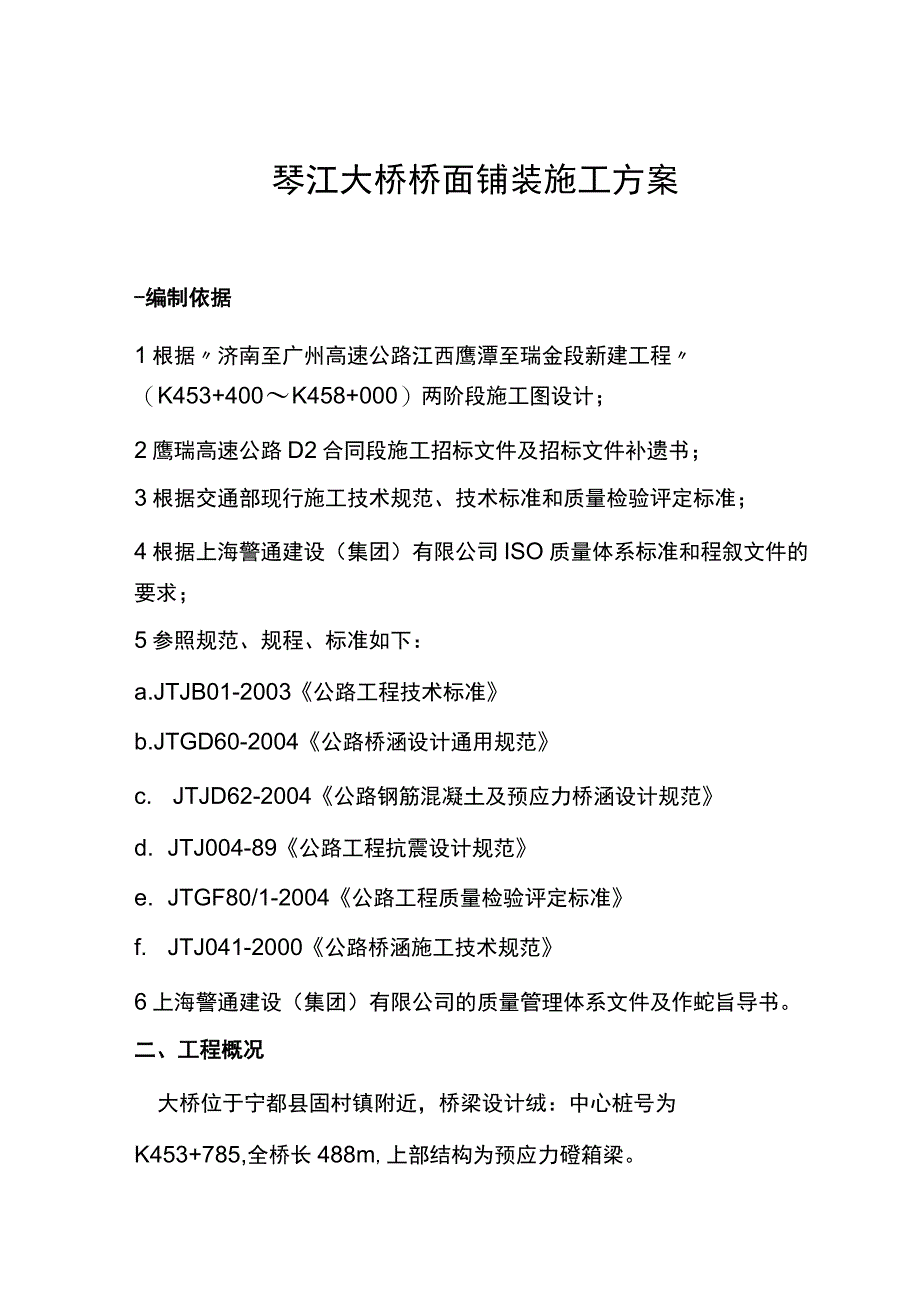

1、琴江大桥桥面铺装施工方案-编制依据1根据济南至广州高速公路江西鹰潭至瑞金段新建工程（K453+400K458+000）两阶段施工图设计；2鹰瑞高速公路D2合同段施工招标文件及招标文件补遗书；3根据交通部现行施工技术规范、技术标准和质量检验评定标准；4根据上海警通建设（集团）有限公司ISO质量体系标准和程叙文件的要求；5参照规范、规程、标准如下：a.JTJB01-2003公路工程技术标准b.JTGD60-2004公路桥涵设计通用规范c. JTJD62-2004公路钢筋混凝土及预应力桥涵设计规范d. JTJ004-89公路工程抗震设计规范e. JTGF80/1-2004公路工程质量检验评定标准f.

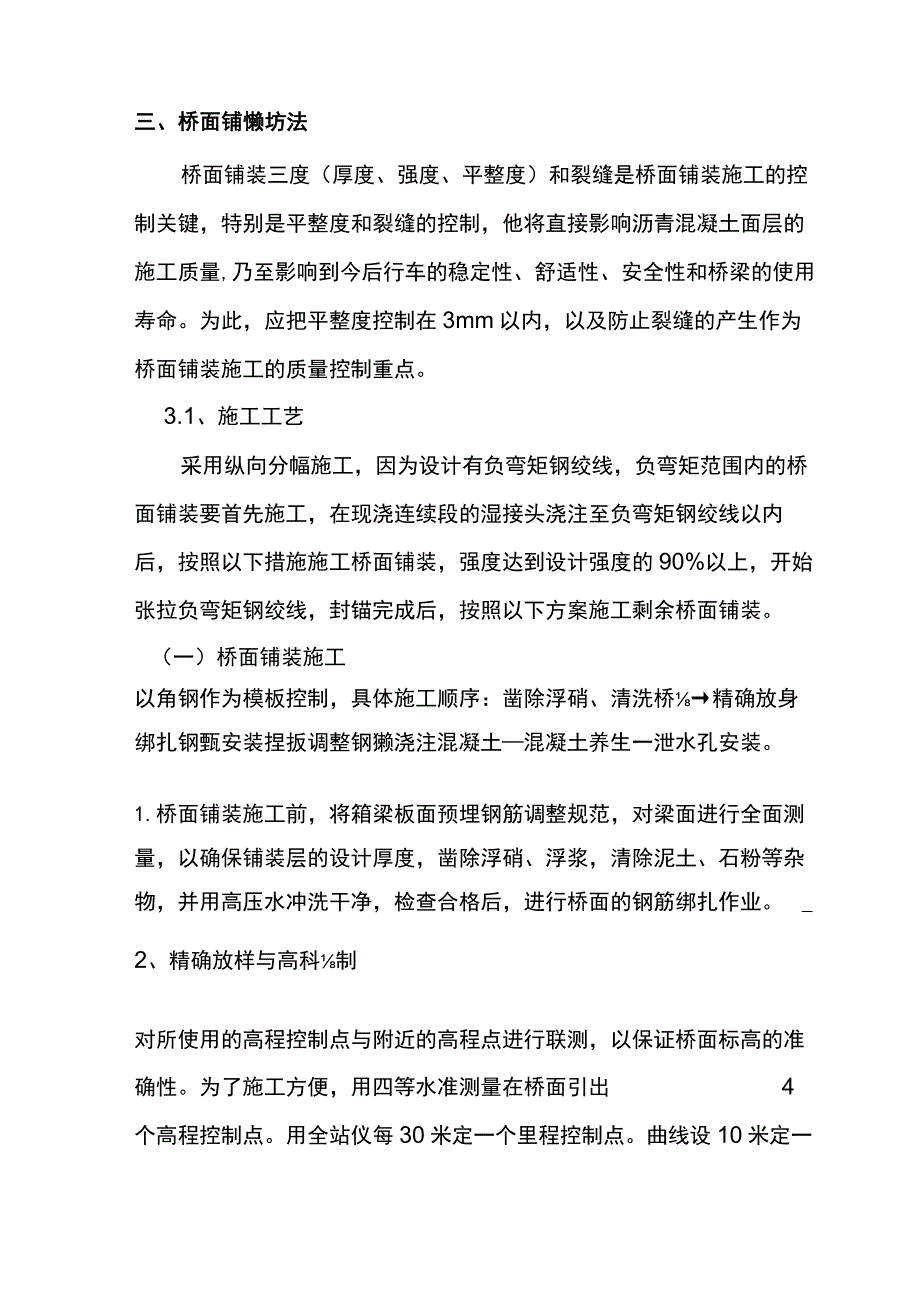

2、 JTJ041-2000公路桥涵施工技术规范6上海警通建设（集团）有限公司的质量管理体系文件及作蛇旨导书。二、工程概况大桥位于宁都县固村镇附近，桥梁设计绒：中心桩号为K453+785,全桥长488m,上部结构为预应力磴箱梁。三、桥面铺懒坊法桥面铺装三度（厚度、强度、平整度）和裂缝是桥面铺装施工的控制关键，特别是平整度和裂缝的控制，他将直接影响沥青混凝土面层的施工质量,乃至影响到今后行车的稳定性、舒适性、安全性和桥梁的使用寿命。为此，应把平整度控制在3mm以内，以及防止裂缝的产生作为桥面铺装施工的质量控制重点。3.1、施工工艺采用纵向分幅施工，因为设计有负弯矩钢绞线，负弯矩范围内的桥面铺装要首先
3、施工，在现浇连续段的湿接头浇注至负弯矩钢绞线以内后，按照以下措施施工桥面铺装，强度达到设计强度的90%以上，开始张拉负弯矩钢绞线，封锚完成后，按照以下方案施工剩余桥面铺装。（一）桥面铺装施工以角钢作为模板控制，具体施工顺序：凿除浮硝、清洗桥精确放身绑扎钢甄安装捏扳调整钢獭浇注混凝土混凝土养生一泄水孔安装。1.桥面铺装施工前，将箱梁板面预埋钢筋调整规范，对梁面进行全面测量，以确保铺装层的设计厚度，凿除浮硝、浮浆，清除泥土、石粉等杂物，并用高压水冲洗干净，检查合格后，进行桥面的钢筋绑扎作业。_2、精确放样与高科制对所使用的高程控制点与附近的高程点进行联测，以保证桥面标高的准确性。为了施工方便，用四

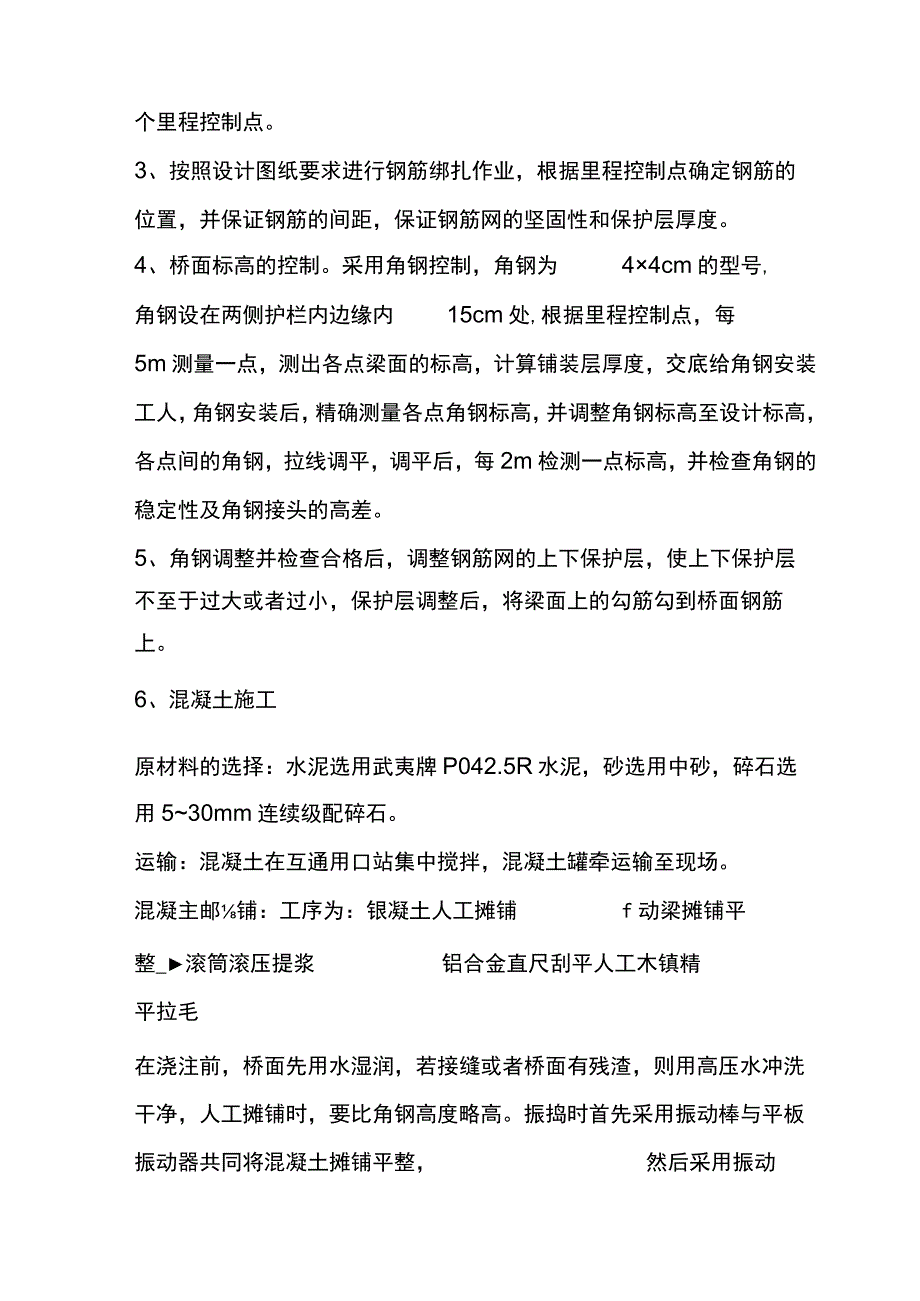

4、等水准测量在桥面引出4个高程控制点。用全站仪每30米定一个里程控制点。曲线设10米定一个里程控制点。3、按照设计图纸要求进行钢筋绑扎作业，根据里程控制点确定钢筋的位置，并保证钢筋的间距，保证钢筋网的坚固性和保护层厚度。4、桥面标高的控制。采用角钢控制，角钢为44cm的型号,角钢设在两侧护栏内边缘内15cm处,根据里程控制点，每5m测量一点，测出各点梁面的标高，计算铺装层厚度，交底给角钢安装工人，角钢安装后，精确测量各点角钢标高，并调整角钢标高至设计标高，各点间的角钢，拉线调平，调平后，每2m检测一点标高，并检查角钢的稳定性及角钢接头的高差。5、角钢调整并检查合格后，调整钢筋网的上下保护层，使上
5、下保护层不至于过大或者过小，保护层调整后，将梁面上的勾筋勾到桥面钢筋上。6、混凝土施工原材料的选择：水泥选用武夷牌P042.5R水泥，砂选用中砂，碎石选用530mm连续级配碎石。运输：混凝土在互通用口站集中搅拌，混凝土罐牵运输至现场。混凝主邮铺：工序为：银凝土人工摊铺f动梁摊铺平整_滚筒滚压提浆铝合金直尺刮平人工木镇精平拉毛在浇注前，桥面先用水湿润，若接缝或者桥面有残渣，则用高压水冲洗干净，人工摊铺时，要比角钢高度略高。振捣时首先采用振动棒与平板振动器共同将混凝土摊铺平整，然后采用振动梁振捣密实并初平，滚筒顺桥向滚压混凝土面，并时时注意，混凝土面是否与滚筒严密接触，然后用铝合金直尺横桥向，拉动
6、混凝土面，并均匀的向前滑移尺杆，并有专人检查尺杆与面层的接触情况，有熟练工人在其后做精平及检查混凝土质量，精平后,待混凝土稍硬，可用手指感觉，进行面层的拉毛工作,拉毛采用塑料丝扫把顺横桥向拉毛，往返各一次，深度控制在12mm,拉毛后用手指感觉，混凝土面硬结后，用土工布覆盖洒水，养护不少于10天。此外为了保证先施工的半幅桥面的整洁度和平整度。派专人清除接荏处的浆液。（二）张拉施工1.张拉设备的配置与鉴定张拉时配千斤顶,张拉力量程最大可取600kN,单根对称张拉。千斤顶与油压表配套进行鉴定，并取得鉴定证书。在使用过程中浮现不正常现象时应重新校准。2、张拉步骤理论张拉程序：0初应力（10%AK）超张
7、拉（103%AK）并持荷5分钟控制应力AqK03、张拉程序：1初应力值：两端张拉油泵同时启动，张拉缸供油，回程缸回油，两端司机应密切配合,监护油顶的工作人员，应与油泵司机配合，确保锚具的对中良好。张拉到初应力为10%k时测量两端油缸的伸长量分别未AlzAlz.(2)超张拉:打紧工具锚的夹片，继续张拉到超张应力1.03k时持荷5分钟。3控制力值：持荷5分钟后，缓慢回油至Ok时，测量两端油缸的伸长量分别为A2,A24)计算钢绞线的实际伸长量：1.=(A2+A2/)A1+A)-AA-表示工具锚与工作锚间钢绞线的伸长值，及工具锚夹片从初应力到控制应力回缩值的和。实际伸长值L与理论伸长值的差应在+5%内
8、，否则暂停张拉，进行原因分析。5锚固:张拉缸缓慢回油，使张拉油表指针回落至零即可锚固。张拉锚固后的检查：张拉锚固后检查钢绞线的滑断丝情况，并不得超过有关规定。张拉锚固后，检查锚板有无裂纹，锚下垫板有无裂纹，并且其开裂程度不得超过有关规定。(7)张拉操作需知张拉油顶使用完毕后，各液压缸必须回程到底，保持进出口油路的清洁,并妥善保管于干燥的地方。张拉过程中，构件两端严禁站人。油泵不允许超负荷工作，安全阀必须按额顶油压或者实际使用油压调整.操作油泵的人员，要戴防护目镜，防止油管破裂及接头处喷油伤眼。禁止非工作人员进入场地。雨天张拉时，应搭设防雨棚，禁止张拉机具淋雨。8孔道压浆及封锚压浆采用C40水泥
9、浆才参入水泥用量万分之一的铝粉.压浆在张拉完毕，停10小时摆布，观察预应力钢材和锚具稳定好即可进行。采用活塞式灰浆泵，泵压力应取0.5-0.7MPa,压浆前应用压力水冲洗孔道,压力水从一端压入从另一端排出.普通每一孔道宜于两端先后各压一次.两次的间隔时间以达到先压注的水泥浆既充分泌水又未初凝为度，普通宜为3045分钟.当构件两端的排气孔排出一水一稀浆及浓浆时，用木塞塞住,并加大压力稍停L些时间,再从压浆孔拔处喷嘴,即将用木塞塞住.压浆过程中及压浆后48小时内,结构已温度不低于50C,否则应采取保温措施.当气温高于35度时,压浆在夜间进行.压浆后先将周围冲洗干净，凿毛,然后封锚,封锚碎为50号.
10、四、雨季施工措施1.随时维护施工暂时道路，注意观察经过路段路基边坡的稳定情况，保持便道排水措施的畅通；琴江河道保持畅通，在便桥附近设置水文观测点，采取24小时轮流值班的方式，随时上报相关数据,确保水上便桥安全。2、降雨过程中，住手桥面碎的施工,并做好设备的防护工作。3、组织防汛抢险队，随时准备对付突发情况。六、质量保证措施（一）组织措施Q）施工现场成立项目经理领导下的工程质量管理领导小组,建立完善的质量管理、质量监控及质量保证体系。在本工程施工的全过程中,认真、严格地按IS09002标）醺作版量保证体系有效运行。同时，坚持全面的、全员的、全过程的质量管理活动，加强对所有参预施工人员的质量意识教
11、育，坚持不懈地抓好质量教育、质量管理、质量检查工作。项目部设专职质检员。各施工队、班组都设有兼职质检员、施工员，严格实行上、下道工序交接制和首件工程认可制。推行全面质量管理活动，建立健全并严格执行自检、互检、专检、抽检制度，做到专群结合。使事先预防、中间控制、事后检查，以促使质量第一、预防为主落到实处。工地设试验室，负责对工程所需的材料、外加工构件、设备等的检测和工程质量的检验工作。2.技术措施为控制取土场的含水量，在土场采取挖集水沟的形式进行降水。对钢材、水泥、木材等材料进货时，应有出厂质量证明，并须进行抽样试验，确保其质量符合设计及规范要求。对砂石等地材,由工地试验室负责检验，确保其满足质
12、量。工地试验室的有关仪器设备，必须定期到国家标准技术监督部门进行校定，以确保所有试验设备的准确性。对施工设备要认真保养及定期全面检修，杜绝因机械设备的原因影响工程质量的现象。对安装的设备及外加工成品，要有自检证明，并进行工地现场检测。施工前，由项目总工负责组织有关技术人员对施工组织设计的施口页序、施工方法及施工工艺等内容，按设计文件和技术规范、验收标准的要求进行全面审核和完善，并逐级向施工人员进行认真、细致的技术交底。开工前，根据该分项工程的实际情况、特点和难点，设立质量控制点，确保施工质量始终处于受控状态。组织施工人员认真学习并掌握技术规范和操作规程；对每一个工程部位及每道工序都始终坚持做到
13、一丝不苟，严把质量关。（二）质量保证体系1 .质量检查组织机构实行企业经理是质量第一责任者，总工程师对工程质量负有技术责任，工程部作为工程质量的管理和监督部门，施工现场由项目经理对工程质量负全责的质量管理体系。同时，项目总工、各职能部门和施工队、试验室及专职质量检查员。各施工队设兼职质量检查员,负责各自作业班组的质量检查和质量监控工作。2 .质量保证体系质量保证体系图3、质量检查程序(1)开工准备阶段开工前对设计文件、操作规程和质量标准以及施工组织设计所采用的施工程序、施工方法、质量保证措施等，组织施工人员进行全面学习的审核，审查其是否切实可行，是否符合设计、规范和工作规程的要求。每一项工程由
14、企业总工程师向职能部门和项目经理部、每一分项工程由项目部技术负责人向施工负责人、每一工序由施工队技术负责人对操作人员进行技术交底，使全体施工人员心中有数严格执行。对原材料的供应严格按照质量标准进行定货、采购和保管，原材料要按质量标准检查验收。保管中要防止损坏变质，不同规格的材料不得混放，坚决做到不合格的不采购、不验收、不使用。放工测量、放样工作做到认真复核，根据本工程的实施，考虑以两个月复核一次为宜，满足规范要求的精度，并经监理工程师审定。(2)施工阶段施工阶段是工程实体的形成阶段，是质量管理的主要环节。因此，必须认真严格执行工序质量检验流程，坚持自检、交接检、专检，坚持上道工序达不到合格标准
15、，下道工序不得施工。严格执行工程项目的隐蔽验收制度，做好隐蔽前的检查和隐蔽记录,并经项目总工审核后报监理工程师签认。按质量责任制的要求，各施工人员负责各自承担的工程质量，班组、队的人员检查各自的质量，并明确责任。验收资料由班、组、队汇总到生产处初审，再经项目总工审核后报工程师签认。施工现场建立质量例会制度，并定期或者不定期组织有关工程质量和技术人员,对工程质量进行检查，并将质量同经济责任制挂钩。(3)通过自检、互检、抽检、专检将质量情况反馈到项目经理部，分析影响工程质量的因素，并据此制定更切实可行的质量保证措施，确保优质、低耗、高效地进行工程施工。(三)、工期保证措施由于工期关系到项目投资的经济效益和社会效益，所以始终是工程项目建设的重要课题之一。为了保证本工程按期完工，特采取以下措施。1、认真编制施工组织设出口进度计划工程开工前，编制详细的施工组织设计和相应的工程总进度计划，以便编制年、季、月的进度计划。施工中严格按施工组织设计实施，注意各
