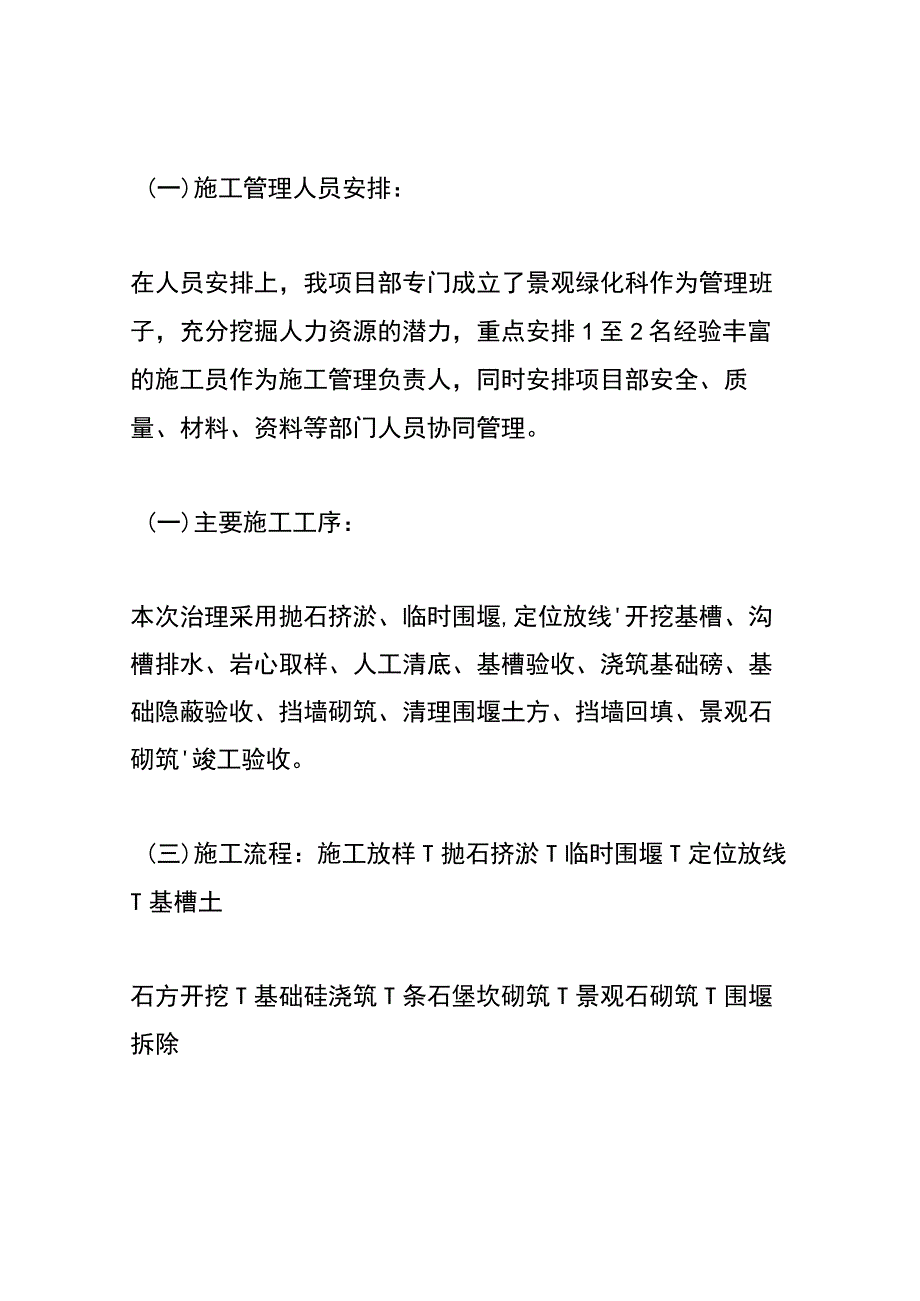

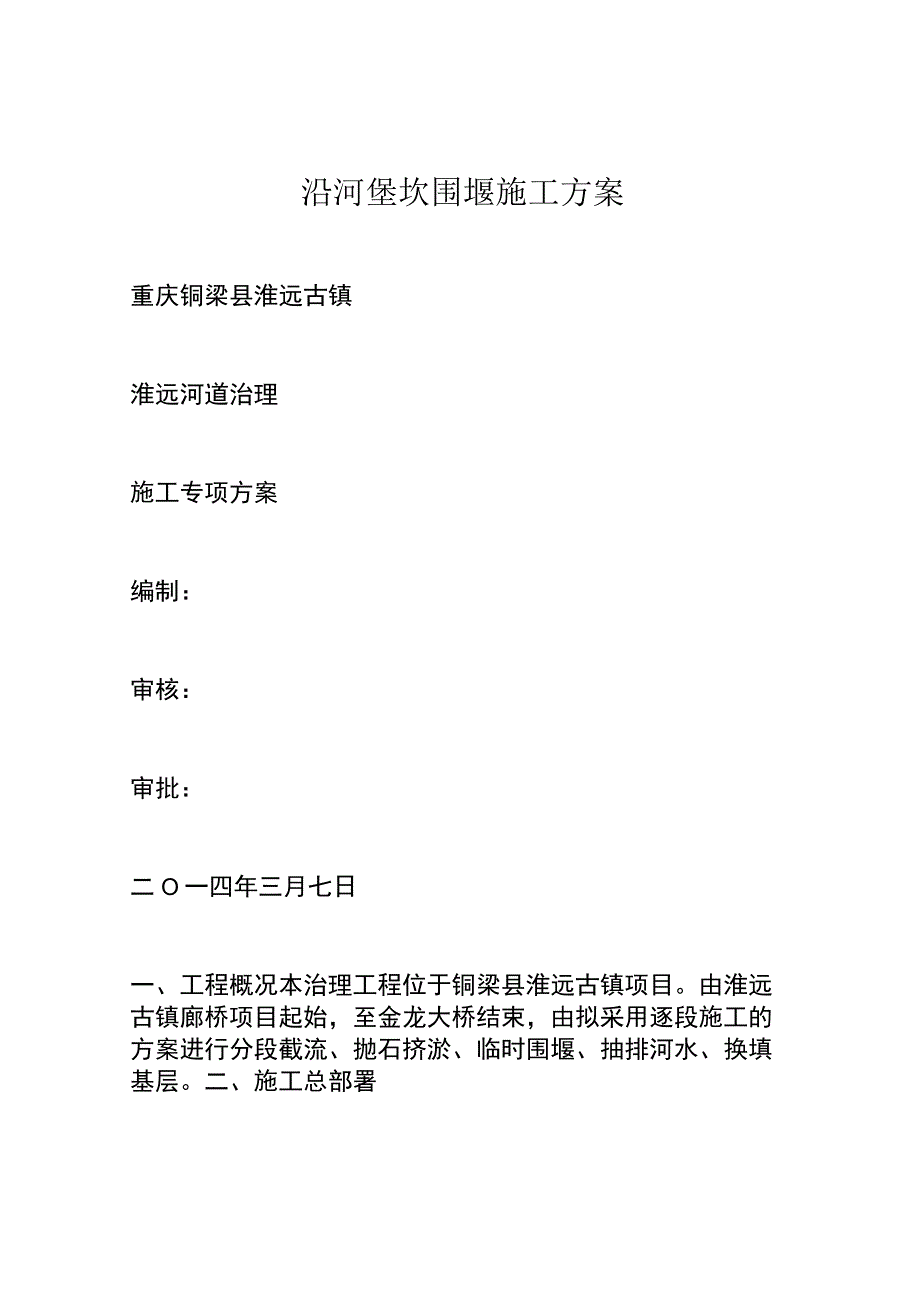

1、沿河堡坎围堰施工方案重庆铜梁县淮远古镇淮远河道治理施工专项方案编制：审核：审批：二O一四年三月七日一、工程概况本治理工程位于铜梁县淮远古镇项目。由淮远古镇廊桥项目起始，至金龙大桥结束，由拟采用逐段施工的方案进行分段截流、抛石挤淤、临时围堰、抽排河水、换填基层。二、施工总部署(一)施工管理人员安排：在人员安排上，我项目部专门成立了景观绿化科作为管理班子，充分挖掘人力资源的潜力，重点安排1至2名经验丰富的施工员作为施工管理负责人，同时安排项目部安全、质量、材料、资料等部门人员协同管理。(一)主要施工工序：本次治理采用抛石挤淤、临时围堰,定位放线开挖基槽、沟槽排水、岩心取样、人工清底、基槽验收、浇筑

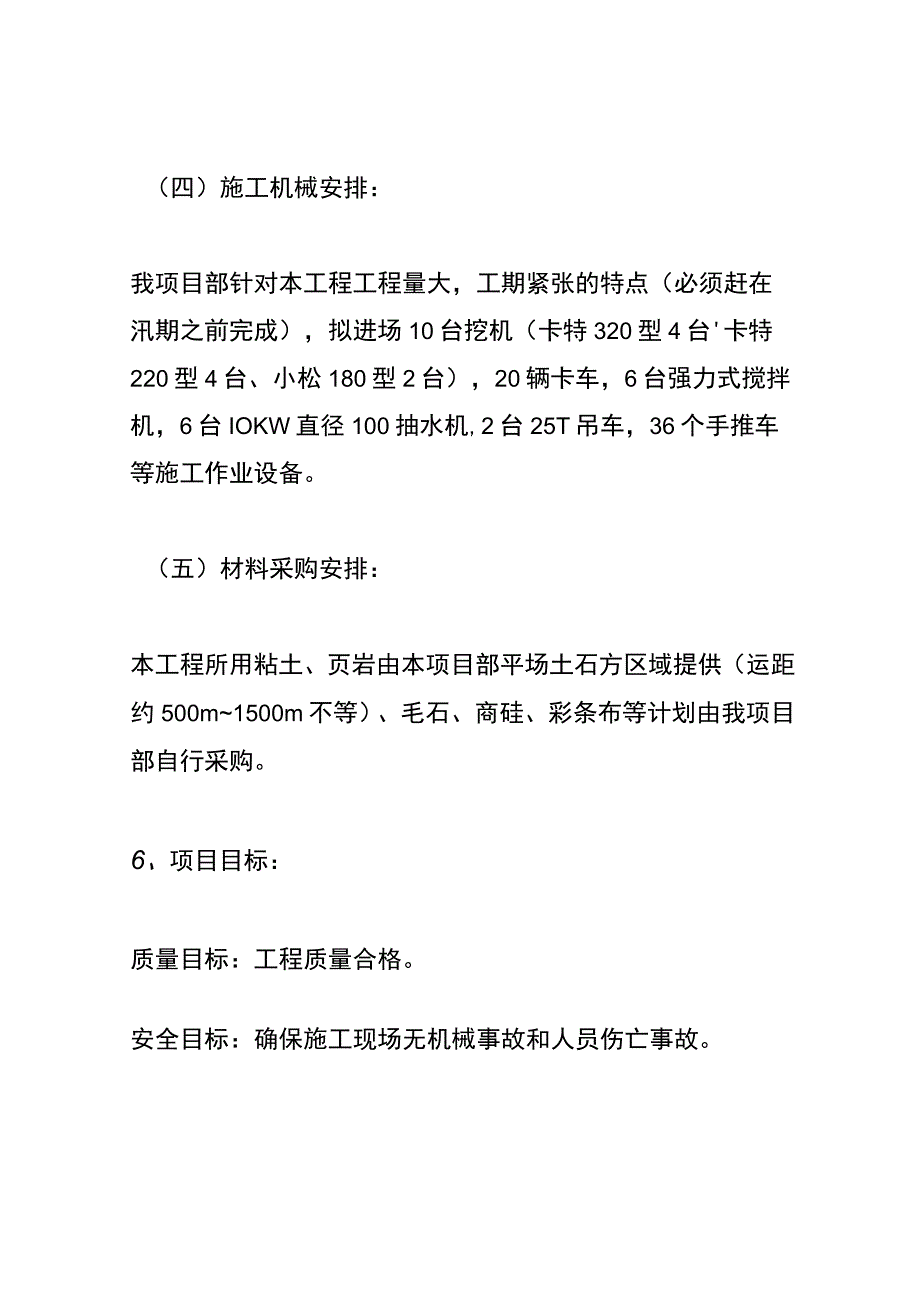

2、基础磅、基础隐蔽验收、挡墙砌筑、清理围堰土方、挡墙回填、景观石砌筑竣工验收。(三)施工流程：施工放样T抛石挤淤T临时围堰T定位放线T基槽土石方开挖T基础硅浇筑T条石堡坎砌筑T景观石砌筑T围堰拆除（四）施工机械安排：我项目部针对本工程工程量大，工期紧张的特点（必须赶在汛期之前完成），拟进场10台挖机（卡特320型4台卡特220型4台、小松180型2台），20辆卡车，6台强力式搅拌机，6台IOKW直径100抽水机,2台25T吊车，36个手推车等施工作业设备。（五）材料采购安排：本工程所用粘土、页岩由本项目部平场土石方区域提供（运距约500m1500m不等）、毛石、商硅、彩条布等计划由我项目部自行采
3、购。6、项目目标：质量目标：工程质量合格。安全目标：确保施工现场无机械事故和人员伤亡事故。三、施工平面布置本工程特点是工期紧，工程量大，施工工序较简单，需要投入大量机械设备和人力。做好施工便道，以满足本临时围堰所用粘土、页岩、毛石等材料的运输。可以随到随卸，不需要材料堆放场地，由卡车运送到现场，由挖机、装载机进行二次转运并及时组织人员合理安排，避免影响施工通道的畅通。详见附图：施工平面布置图四、施工方法(一)施工工艺流程图基础开挖换填抛石挤淤工程进场、搭设临时设施、施工道路、施工用水用电工程导线、测量、控制点设置围堰施工基础硅（垫层）浇筑1、围堰施工1.1 施工工艺施工放样一抛石挤淤（淤泥清除
4、及6：4土夹石填筑围堰边坡）T填筑堤心粘土一理坡T铺设彩条布T砌筑块石至顶标高达到+2米（常水位线+2米）一铺设道渣面层一碾压拆除施工围堰堡坎砌筑景观石堆砌清理场地、验收12测量定位：测量控制点采用管线工程的临时闭合控制水准点，并成立由项目部测量工程师为主的三四人测量组，承担本工程的全部测量放样工作。水准仪二台、NTS-332R全站仪两台。1.3围堰施工根据我公司以往工程中的围堰施工经验，结合现场实际情况，我项目部计划将围堰中心线设在基槽开挖线以外5m处布置围堰，顶宽为5m,两边护坡用6：4土夹石填筑，中心用粘土分成压实，迎水面用挖机将淤泥挖开后铺设防水彩条布，彩条布面用袋装粘土压实。堰心采用
5、粘土填筑，以防渗水，当填土超过现况水面后，每填筑起50Cm碾压一次，逐层压实至围堰顶部。围堰从河床粘土层上开始回填，高出淤泥层L5m,面层采用页岩和石渣填筑夯实，以便于施工机械通行。2、抛石挤淤施工2.1施工工艺流程测放护岸轴线、边线T抛填连接段T挖掘机挖除淤泥一载重汽车运输石料一石料卸车T推土机推填整平一挖掘机挖除前方淤泥一继续抛石推填2.2测量放样由于内护岸轴线为弧形，故用全站仪按设计断面放出轴线和坡顶点，按每20m一段设立边标和高程控制点，抛填施工将在对标控制范围内进行施工。2. 3清淤由于本段位于近岸处，淤泥层厚度过大，为提高抛石挤淤效果，需对淤泥进行清挖，以减少挤淤厚度。清淤计划采用
6、挖掘机配合自卸汽车施工。连接段抛填至近防波堤堤身处时，采用挖掘机挖掘堤身处淤泥,弃土填筑。挖掘机配合自卸汽车清淤每次可清挖一道宽3.5m.深3m的深槽。每次清淤完成后，挖掘机及自卸汽车退后，载重汽车卸下石料，挖机推填、整平，待形成新的工作面后，挖掘机及自卸汽车再次就位清淤。3、基础开挖换填3.1工艺流程测量放线一场地杂物清理T土石方开挖T修整边坡及防护一取心检测一工序验收3. 2测量放样开工前要做好导线、中线、水准点的复测，横断面检查与补测，增设水准点等工作。施工测量的精度要符合GB5002693工程测量规范及条文说明3. 3土石方开挖首先，测量人员根据业主提供的控制点，定出本工程基坑轴线；然
7、后按基底外边线每边加工作面600mm定出基坑开挖下口线，再按1：1放坡开挖。机械挖土，随挖土随修整边坡。在开挖至距离坑底500mm以内时，测量人员抄出500mm水平线，在基槽底钉上水平标高小木桩，在基坑内抄若干个基准点,拉通线找平，预留30Omm厚人工清理。挖机开挖至中风化层最后一步时，测量人员随即放出基础线，由人工挖除300mm预留厚度，并清理整平，及时进行垫层的浇筑，防止基底被水浸泡，降低基础承载力。4、基础硅浇筑4.1工艺流程由于施工场地条件限制，拟采用原槽浇筑。浇筑於一浇筑校找平一养护。4. 2材料要求：腔：垫层C20商品硅，沟槽基础C30商品校逐车检验,质量需符合要求。主要机具：由于
8、施工工作面与施工道路有一定的距离，采用车载泵进行操作，50根振捣棒进行振捣。4. 3施工方法和技术要求：胫按现场实际情况，分段进行。施工缝处设置模板，需直缝留设，注意缝内浮浆清理干净。预拌於进场后，按验签单要求复验运输时间、塌落度等内容。严禁现场加水，并按规定留置试块。毛石松振捣密实，选有经验工人进行振捣，振捣棒快插慢拔，振捣点间距为40cm,振捣时间为2030秒，以表面泛浆、不大量冒气泡且不显著下沉为准。毛石碎浇筑至标高后找平、凿毛，以保证墙身条石砌筑有较好的粘结性。胫浇筑12小时后，浇水养护。5、堡坎砌筑5.1施工概况本分项工程为重庆市铜梁县淮远古镇，位于重庆市铜梁县金龙大道，砌筑为毛石加
9、硅挡墙.5. 2堡坎施工堡坎基础要求置于基岩（即中风化持力层）上。场地坡度起伏较大，这给施工造成了很大困难及安全隐患因素，故施工中除了按设计正常施工外，还应同时考虑保证本工程安全和质量相应有效措施，以及由此产生的相关施工发生的正常费用。条石堡坎底浇300厚C20舲垫层。表面钉毛（小吊蜂包），做50皮带缝，M7.5砂浆砌筑，水平及垂直方向每隔2米设置PVC75管做泄水孔，每1020米设置沉降缝，缝宽20mm。墙体砌筑与分段设置伸缩缝：a、基础放脚应符合图集的要求,砌筑基础前,应将基底松软,风化表面清除干净,然后铺满砂浆,石质基坑内,基础紧靠坑壁砌筑,并插浆塞满间隙,使之结成整体。b、石料应强韧,
10、密实,坚固与耐久,质地适当细致,色泽均匀，无风化剥落和裂纹及结构缺陷.毛石强度等级不得低于MU30（食疗最小厚度为20Omm）。砌体自重必须达到22KN/m。c、条石以条石为主,石料的规格符合设计要求,在砌筑前每一石块均应用干净水洗净并使其彻底饱和,垫层亦应干净并湿润.所有石块均应座于新拌砂浆之上,在砂浆凝固前,所有缝应满浆,石块固定就位.d、较大的砌块应砌于下层,安砌时应选取形状及尺寸较为合适的砌块,尖锐突出部分应敲除.竖缝较宽时,应在砂浆中塞以小石块,不得在石块下面用高于砂浆砌缝的小石片支垫.e、石砌体应成行铺砌,并砌成大致水平层次,镶面石应按一丁一顺砌筑,任何层次石块应与邻层石块搭接至少
11、80mm,砂浆砌筑缝宽应不大于30mm.f、条石与条石竖缝应相互错开,砂浆砌筑平缝宽度不应大于30mm,竖缝宽度不应大于40mm.g、如果石块松动或砌缝开裂,应将石块提起,将垫层砂浆与砌缝砂浆清扫干净,然后将石块重铺砌在新砂浆上.砌体应分层砌筑,砌筑上层时不应振动下层，不准在已砌好的砌体上抛掷,滚动翻转或敲击石块.h、分段砌筑,必须按设计要求10m-20m间距,留出2cm宽伸缩缝,外墙面1:0.12,内墙面1:0.5的坡度砌筑平整,缝成直线，为此可设立临时标准样架作准绳,使墙面正直整齐.i、勾好缝或灌好浆的砌体在完工后,视水泥种类及气候情况,在714d内应加强养护.6、景观石堆砌7、围堰拆除为
12、确保围堰拆除工作须利进行，围堰拆除前应减少围堰堰体两侧水流差。挖掘机拆除围堰时应采用后退法。具体施工方法如下：1、由于围堰拆除期间，内河水位较稳定，围堰内、外侧水位差较小。在围堰拆除前先观察水位是否有较大高差，使堰体两侧水位均衡，使堰体处于稳定状态，防止堰体拆除时因水流差过大导致大量泥土随水流涌至坝脚造成淤积；防止因水流速过大致使堰体处于不稳定状态导致安全事故的发生。2、由于河床河口较宽，堰体土方量较大，弃土无法一次性甩至岸边，根据施工现场实际情况，围堰拆除时拟配备两台挖掘机。为确保安全，挖掘机在堰体上施工时应在其履带下侧铺设钢板，增大挖机受力面积。挖掘机拆除围堰时应采用后退法，由中间向两侧依
13、次进行拆除。3、围堰拆除产生的弃土，根据土方平衡的要求，所有弃土由汽车运至指定地点，经翻晒后可用做闸身回填土使用，余土外运处理。五、劳动力及机械需求计划本工程施工高峰期间共需要劳动力250人左右，机械设备计划进场挖机10部，卡车20辆，压路机1台，抽水泵6台。六、安全保证措施由于本工程机械较多，施工面狭窄，安全隐患主要为机械事故和交通事故，因此在工程开工前要对机械操作人员和卡车司机进行安全交底，特种机械操作人员必须持证上岗。现场交通方面合理组织，在交通繁忙时安排专人在现场负责指挥交通，在河道两侧设置安全警示标志，夜间设置警示灯，避免出现安全事故。计划每周安排安全员、机管员对现场机械、设备进行安全专项检查，排除安全隐患。七、环保措施由于粘土需要从场地外运进工地，运输卡车需要通过市政道路，我项目部将对驾驶员进行专项交底，避免粘土掉落污染市政道路。在工地周围道路上安排专人负责，清理路面。八、防汛措施现在正值枯水季节，雨季尚未来临。但为防止围堰安全我项目部将成立防汛领导小组，组织50人的抢险队伍，落实好防汛抢险物资（蛇皮袋、铁锹,潜水泵、棕绳）。准备足够数量的袋装粘土堆放在河道围堰两侧，随时准备对围堰进行加固，安排专人在围堰施工地段值班巡逻，并配备通讯设备，实时监测水文状况,发现异常状况立即组织人员进行抢险，确保围堰施工的安全。附图：施工平面布置图
