《混凝土配合比.docx》由会员分享，可在线阅读，更多相关《混凝土配合比.docx（3页珍藏版）》请在第壹文秘上搜索。

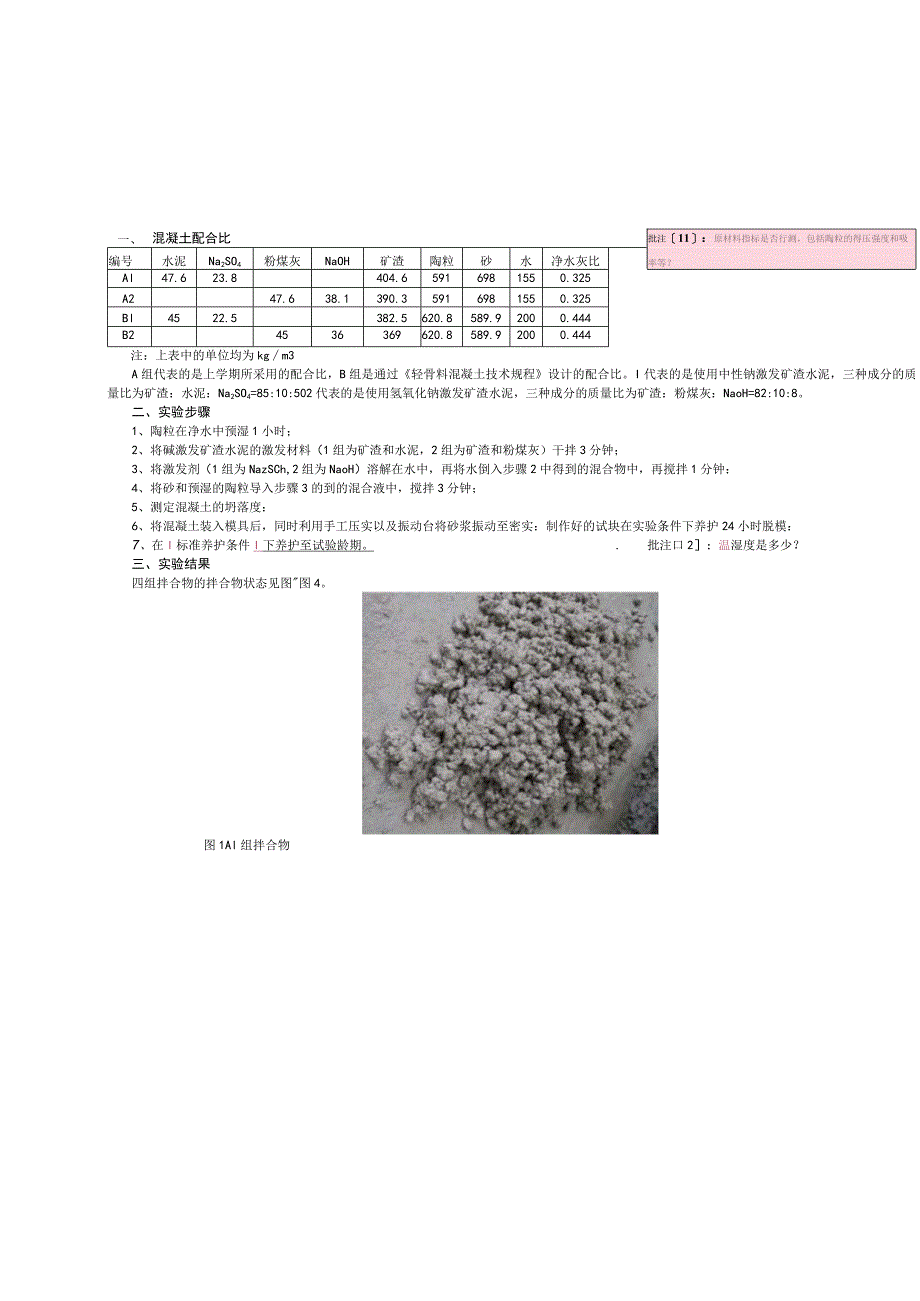

1、一、混凝土配合比批注11：原材料指标是否行测，包括陶粒的得压强度和吸水编号水泥Na2SO4粉煤灰NaOH矿渣陶粒砂水净水灰比率等？Al47.623.8404.65916981550.325A247.638.1390.35916981550.325Bl4522.5382.5620.8589.92000.444B24536369620.8589.92000.444注：上表中的单位均为kgm3A组代表的是上学期所采用的配合比，B组是通过轻骨料混凝土技术规程设计的配合比。I代表的是使用中性钠激发矿渣水泥，三种成分的质量比为矿渣：水泥：Na2SO4=85:10:502代表的是使用氢氧化钠激发矿渣水泥，三

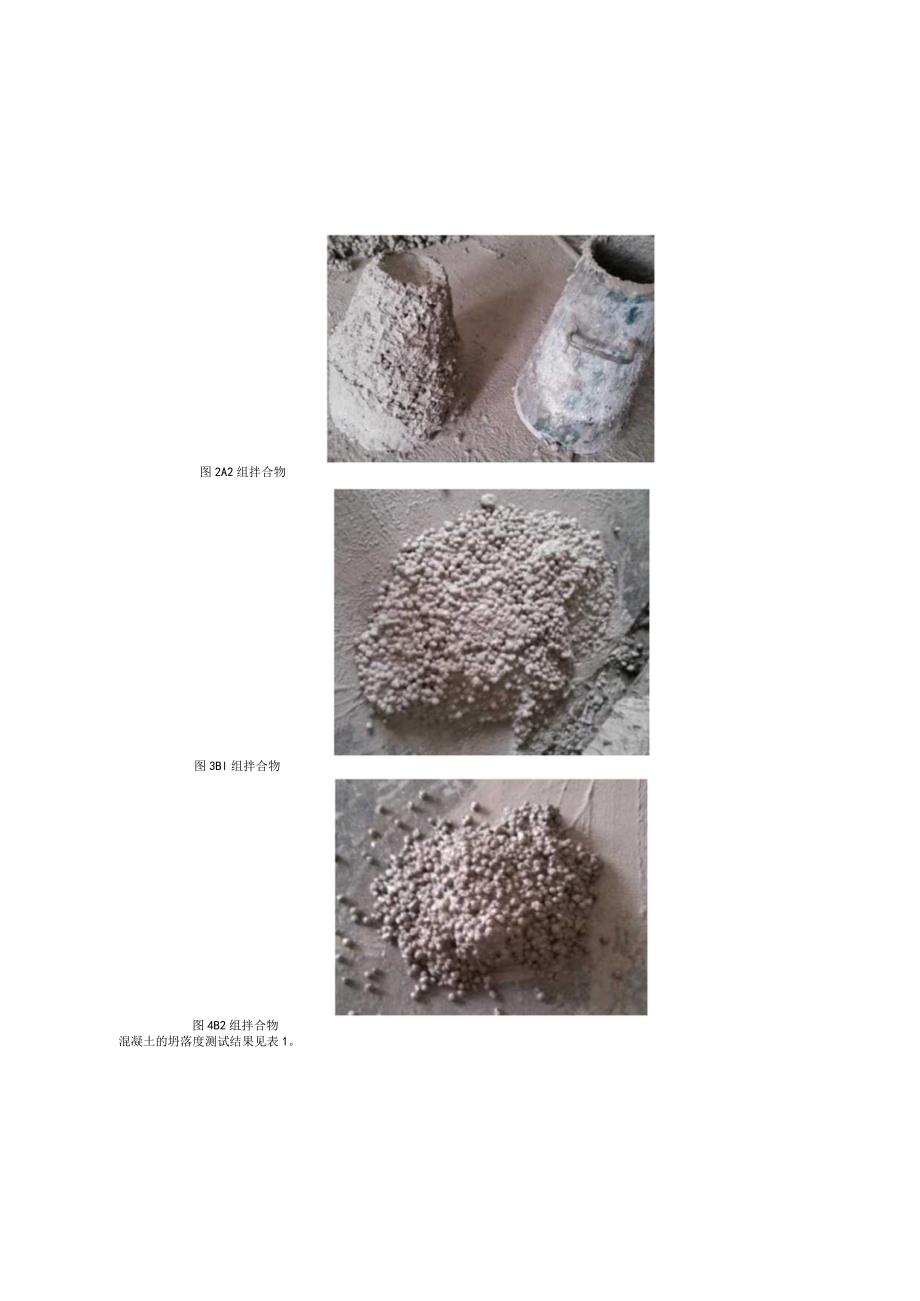

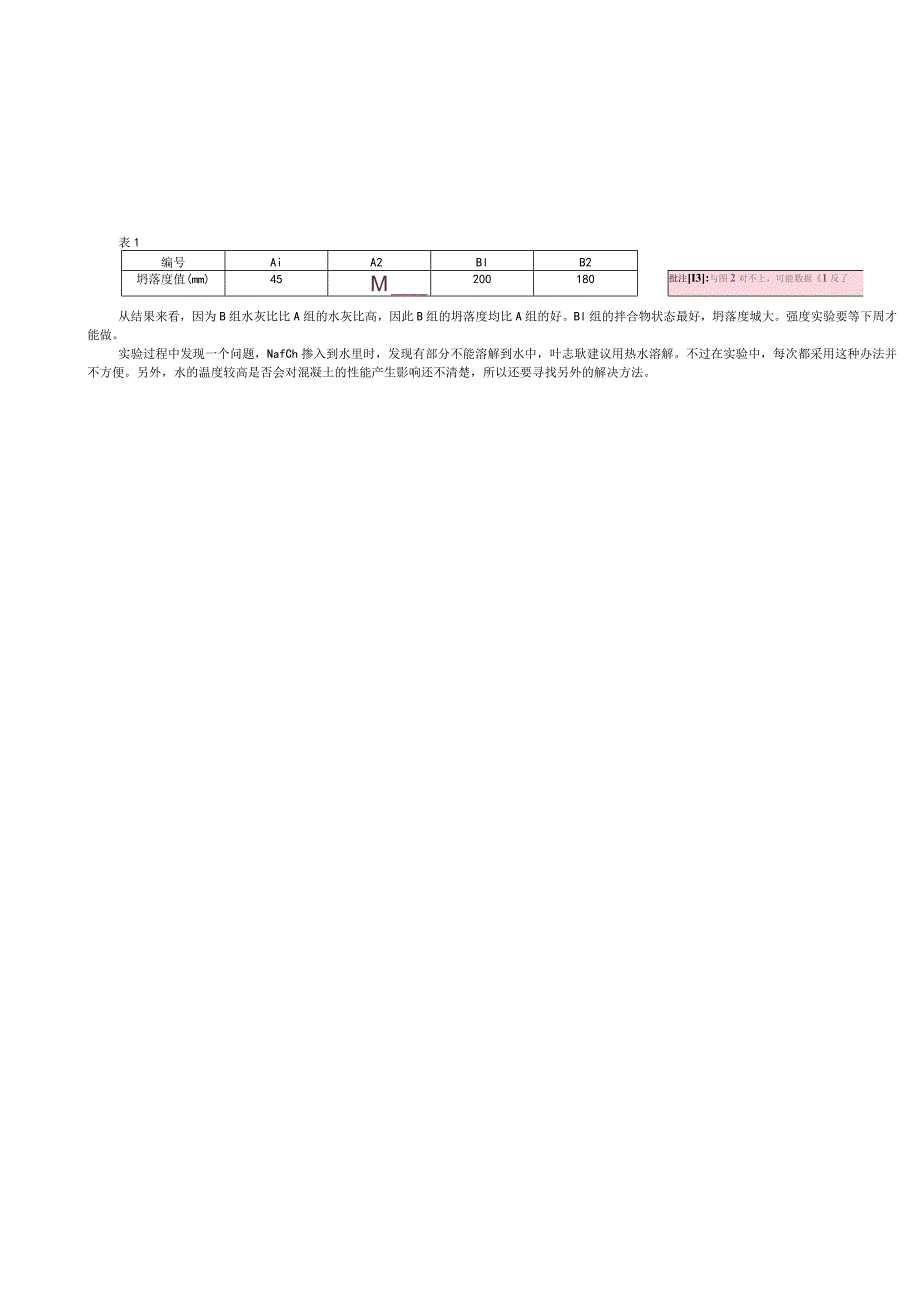

2、种成分的质量比为矿渣：粉煤灰：NaoH=82:10:8。二、实验步骤1、陶粒在净水中预湿1小时；2、将碱激发矿渣水泥的激发材料（1组为矿渣和水泥，2组为矿渣和粉煤灰）干拌3分钟；3、将激发剂（1组为NazSCh,2组为NaoH）溶解在水中，再将水倒入步骤2中得到的混合物中，再搅拌1分钟：4、将砂和预湿的陶粒导入步骤3的到的混合液中，搅拌3分钟；5、测定混凝土的坍落度：6、将混凝土装入模具后，同时利用手工压实以及振动台将砂浆振动至密实：制作好的试块在实验条件下养护24小时脱模：7、在I标准养护条件I下养护至试验龄期。.批注口2：温湿度是多少？三、实验结果四组拌合物的拌合物状态见图图4。图1Al组拌合物图2A2组拌合物图3Bl组拌合物图4B2组拌合物混凝土的坍落度测试结果见表1。表1编号AiA2BlB2坍落度值(mm)45M200180批注I3:与图2对不上，可能数据1反了从结果来看，因为B组水灰比比A组的水灰比高，因此B组的坍落度均比A组的好。Bl组的拌合物状态最好，坍落度城大。强度实验要等下周才能做。实验过程中发现一个问题，NafCh掺入到水里时，发现有部分不能溶解到水中，叶志耿建议用热水溶解。不过在实验中，每次都采用这种办法并不方便。另外，水的温度较高是否会对混凝土的性能产生影响还不清楚，所以还要寻找另外的解决方法。
