《生活垃圾焚烧颗粒炉渣进行初步研究.docx》由会员分享，可在线阅读，更多相关《生活垃圾焚烧颗粒炉渣进行初步研究.docx（2页珍藏版）》请在第壹文秘上搜索。

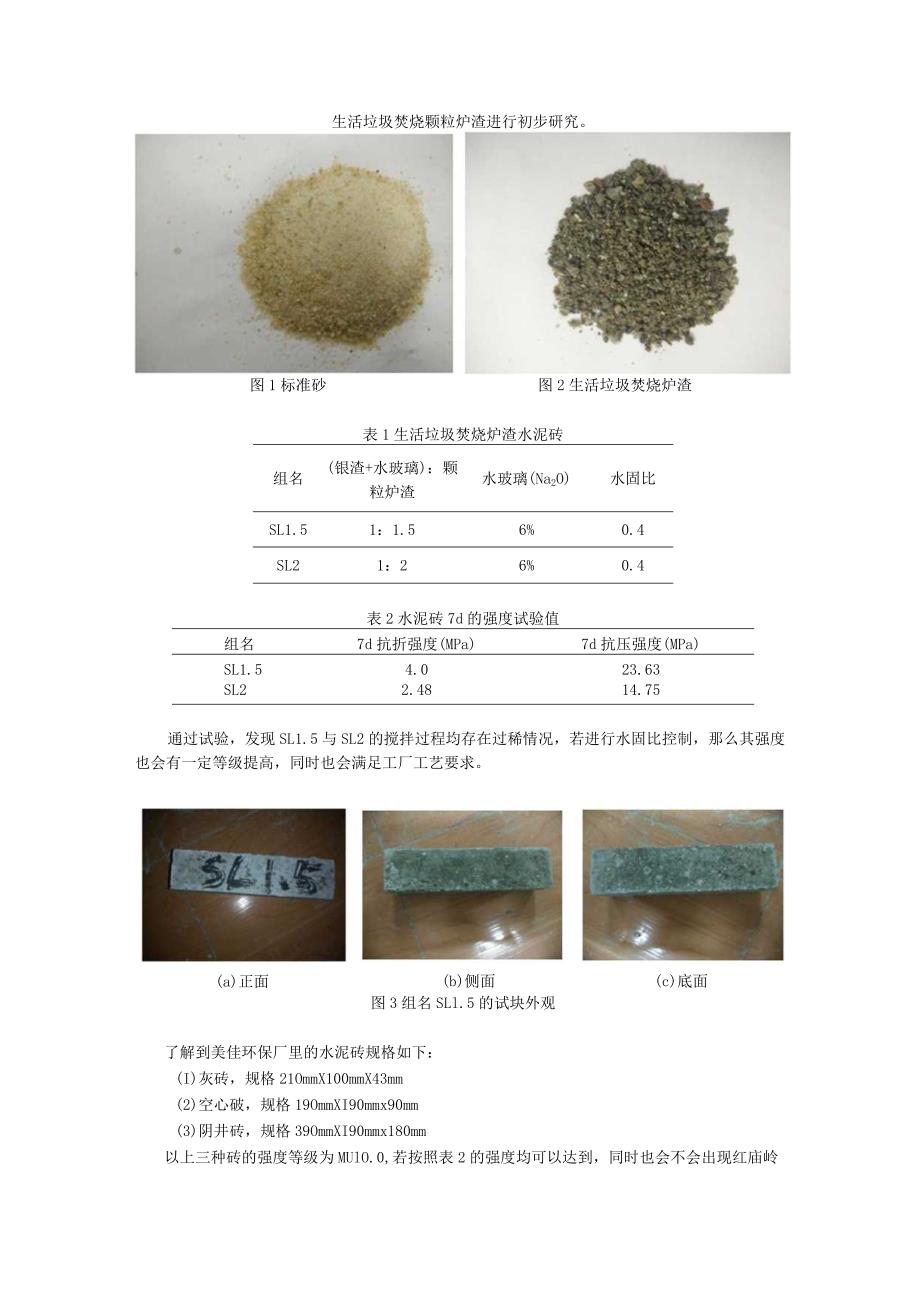

1、生活垃圾焚烧颗粒炉渣进行初步研究。图1标准砂图2生活垃圾焚烧炉渣表1生活垃圾焚烧炉渣水泥砖组名(银渣+水玻璃)：颗粒炉渣水玻璃(Na2O)水固比SL1.51：1.56%0.4SL21：26%0.4表2水泥砖7d的强度试验值组名7d抗折强度(MPa)7d抗压强度(MPa)SL1.54.023.63SL22.4814.75通过试验，发现SL1.5与SL2的搅拌过程均存在过稀情况，若进行水固比控制，那么其强度也会有一定等级提高，同时也会满足工厂工艺要求。(a)正面(b)侧面(c)底面图3组名SLl.5的试块外观了解到美佳环保厂里的水泥砖规格如下：(I)灰砖，规格21OmmX100mmX43mm(2)

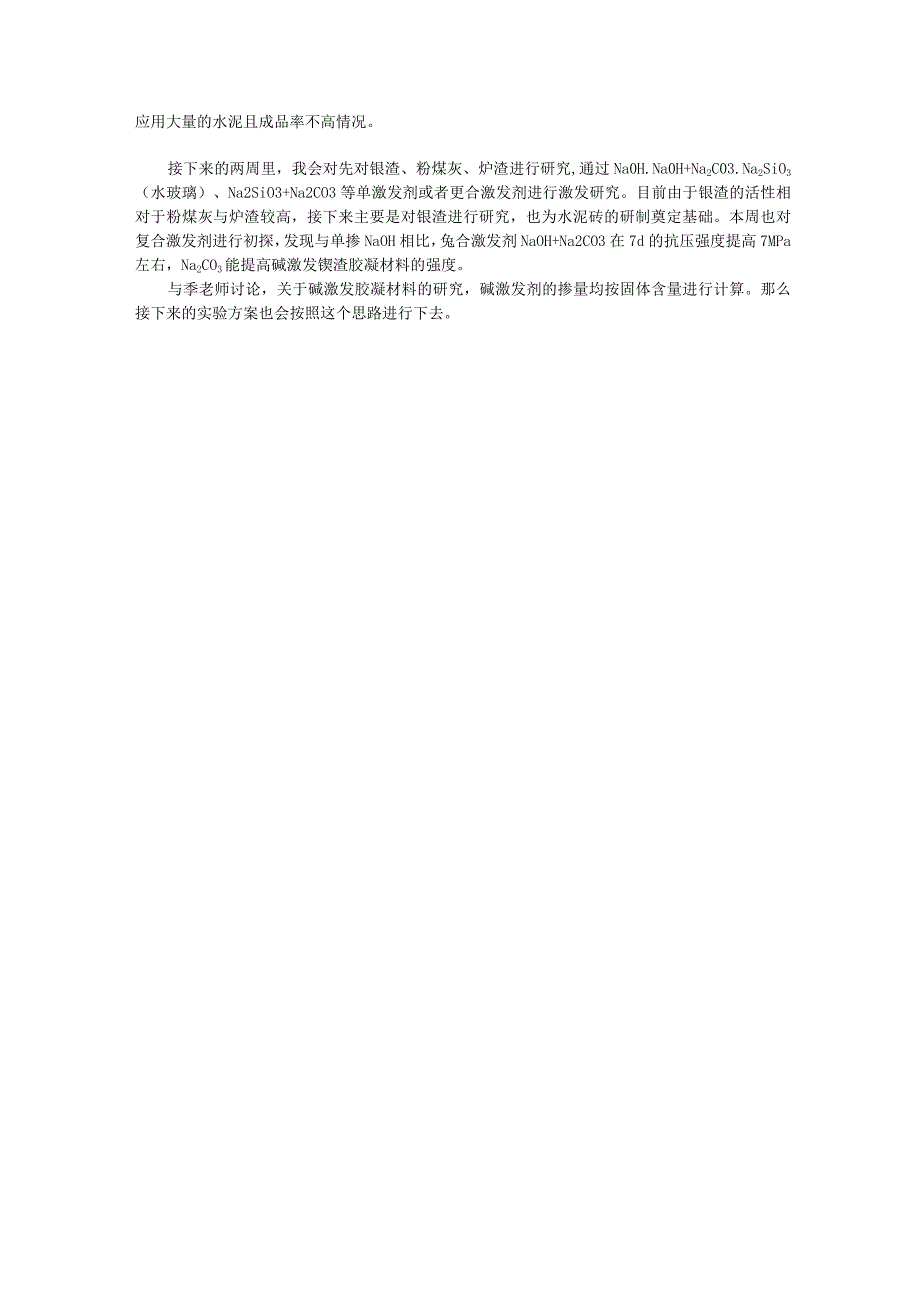

2、空心破，规格19OmmXI90mmx90mm(3)阴井砖，规格39OmmXI90mmx180mm以上三种砖的强度等级为MUlO.0,若按照表2的强度均可以达到，同时也会不会出现红庙岭应用大量的水泥且成品率不高情况。接下来的两周里，我会对先对银渣、粉煤灰、炉渣进行研究,通过Na0H.Na0H+Na2C03.Na2SiO3（水玻璃）、Na2SiO3+Na2CO3等单激发剂或者更合激发剂进行激发研究。目前由于银渣的活性相对于粉煤灰与炉渣较高，接下来主要是对银渣进行研究，也为水泥砖的研制奠定基础。本周也对复合激发剂进行初探，发现与单掺NaOH相比，兔合激发剂NaOH+Na2CO3在7d的抗压强度提高7MPa左右，Na2CO3能提高碱激发锲渣胶凝材料的强度。与季老师讨论，关于碱激发胶凝材料的研究，碱激发剂的掺量均按固体含量进行计算。那么接下来的实验方案也会按照这个思路进行下去。
