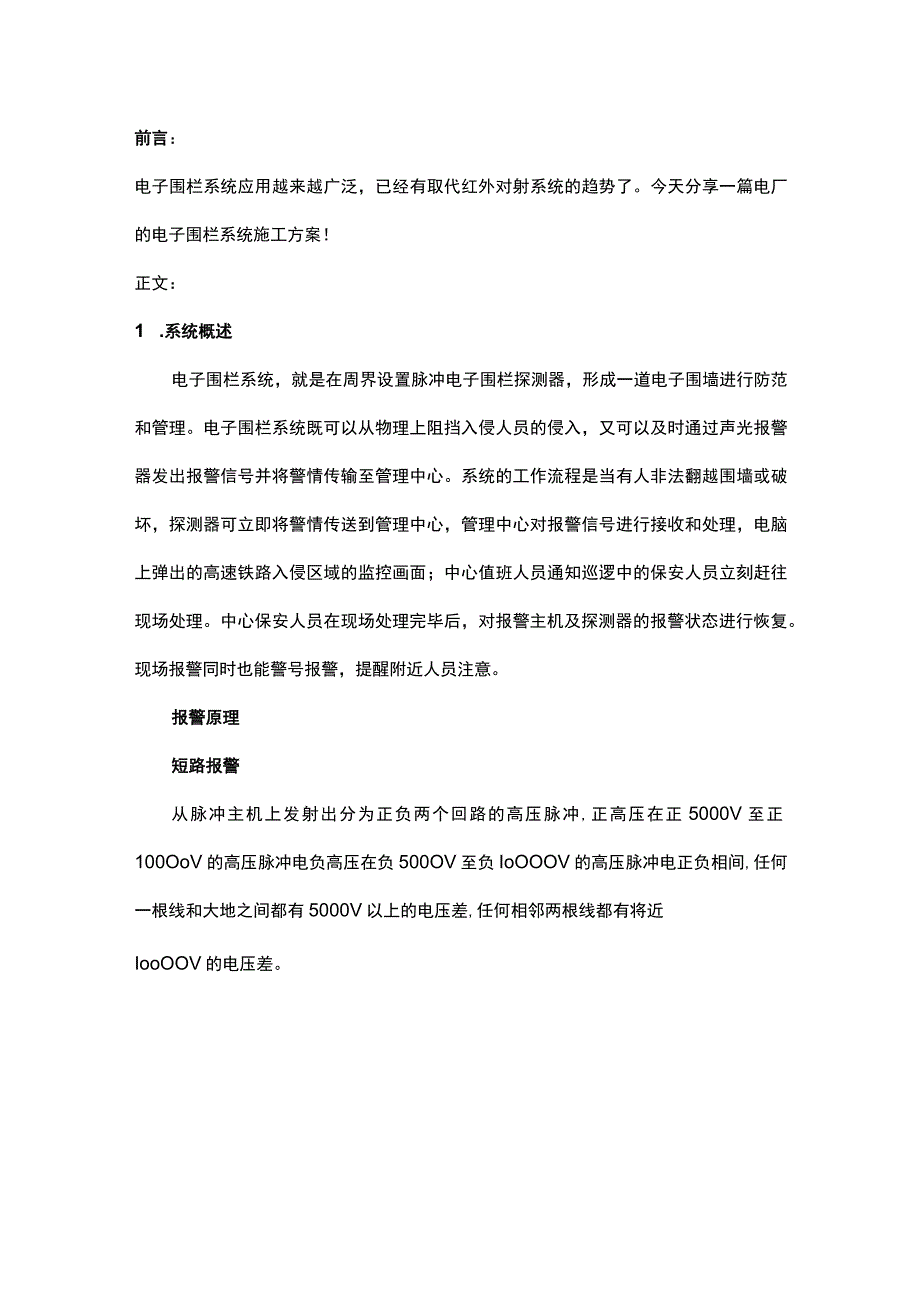

1、前言：电子围栏系统应用越来越广泛，已经有取代红外对射系统的趋势了。今天分享一篇电厂的电子围栏系统施工方案！正文：1 .系统概述电子围栏系统，就是在周界设置脉冲电子围栏探测器，形成一道电子围墙进行防范和管理。电子围栏系统既可以从物理上阻挡入侵人员的侵入，又可以及时通过声光报警器发出报警信号并将警情传输至管理中心。系统的工作流程是当有人非法翻越围墙或破坏，探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上弹出的高速铁路入侵区域的监控画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后，对报警主机及探测器的报警状态进行恢复。现场报警同时也能警号

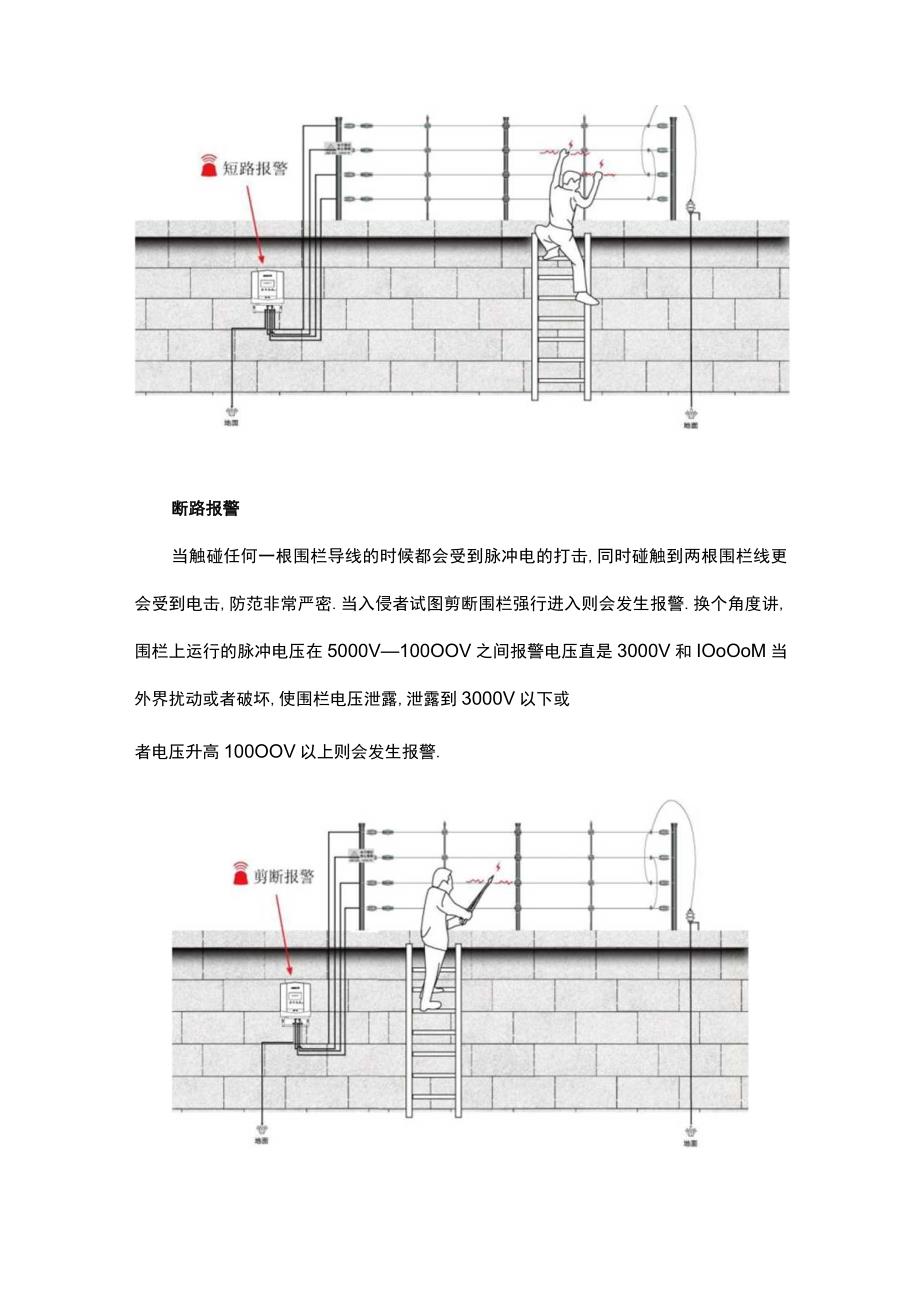

2、报警，提醒附近人员注意。报警原理短路报警从脉冲主机上发射出分为正负两个回路的高压脉冲,正高压在正5000V至正100OoV的高压脉冲电负高压在负500OV至负IoOOOV的高压脉冲电正负相间,任何一根线和大地之间都有5000V以上的电压差,任何相邻两根线都有将近IooOOV的电压差。断路报警当触碰任何一根围栏导线的时候都会受到脉冲电的打击,同时碰触到两根围栏线更会受到电击,防范非常严密.当入侵者试图剪断围栏强行进入则会发生报警.换个角度讲,围栏上运行的脉冲电压在5000V100OOV之间报警电压直是3000V和IOoOoM当外界扰动或者破坏,使围栏电压泄露,泄露到3000V以下或者电压升高10

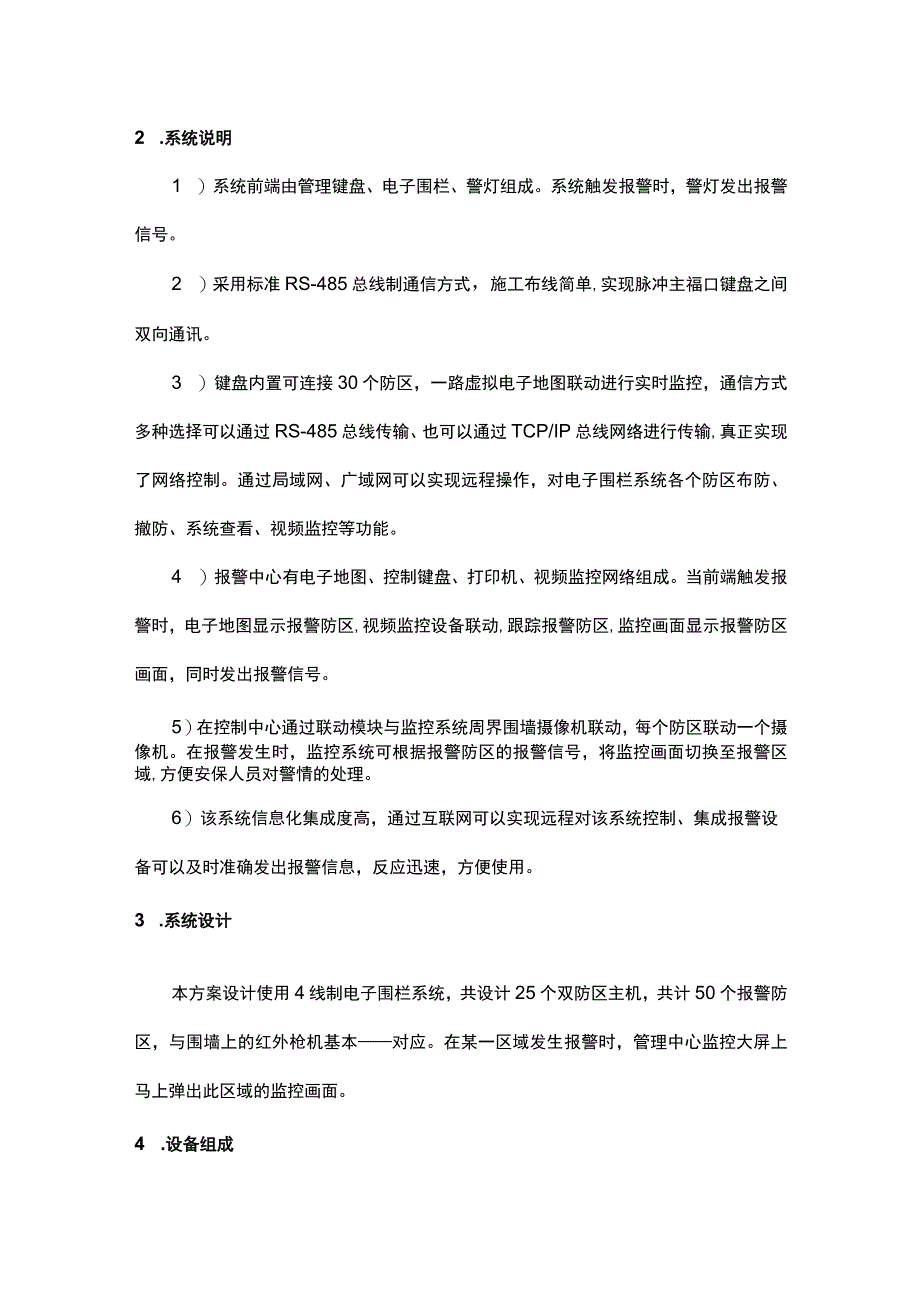

3、0OOV以上则会发生报警.2 .系统说明1 ）系统前端由管理键盘、电子围栏、警灯组成。系统触发报警时，警灯发出报警信号。2 ）采用标准RS-485总线制通信方式，施工布线简单,实现脉冲主福口键盘之间双向通讯。3 ）键盘内置可连接30个防区，一路虚拟电子地图联动进行实时监控，通信方式多种选择可以通过RS-485总线传输、也可以通过TCP/IP总线网络进行传输,真正实现了网络控制。通过局域网、广域网可以实现远程操作，对电子围栏系统各个防区布防、撤防、系统查看、视频监控等功能。4 ）报警中心有电子地图、控制键盘、打印机、视频监控网络组成。当前端触发报警时，电子地图显示报警防区,视频监控设备联动,跟踪
4、报警防区,监控画面显示报警防区画面，同时发出报警信号。5）在控制中心通过联动模块与监控系统周界围墙摄像机联动，每个防区联动一个摄像机。在报警发生时，监控系统可根据报警防区的报警信号，将监控画面切换至报警区域,方便安保人员对警情的处理。6）该系统信息化集成度高，通过互联网可以实现远程对该系统控制、集成报警设备可以及时准确发出报警信息，反应迅速，方便使用。3 .系统设计本方案设计使用4线制电子围栏系统，共设计25个双防区主机，共计50个报警防区，与围墙上的红外枪机基本对应。在某一区域发生报警时，管理中心监控大屏上马上弹出此区域的监控画面。4 .设备组成脉冲主机技术参数高压模式脉冲值：5000-10
5、0OOV触发报警时间：3S脉冲间隔时间：Is1.5s脉冲电流峰值：10A脉冲最大能量：5J脉冲持续时间：0.1s脉冲最大电量：2.5mc脉冲空比度：1/10外观参数供电电源：AC180240V50Hz;AC2028V蓄电池备用电源：DC12V7Ah使用环境：温度-45C+75C相对湿度495%外壳：ABS外形尺寸：320mm220mm117mmU：3.5Kg前端围栏电子围栏前端部分是电子围栏系统的重要组成部分,为了保证电子围栏整个系统的正常运行和较长的使用寿命，电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能，电子围栏前端由几十种配件组成，每一种配件都是专业为电子围栏研发、开模定制生
6、产的,本设计中采用的配件曾获得过多项设计专利。电子围栏前端由终端拉线杆、终端杆绝缘子、承力杆、承力杆绝缘子、收紧器、合金导线、高压绝缘导线、警示牌，终端杆固定夹等组成。基础型前端围栏终端拉线杆：颜色为灰白色，与海洋灯塔相同，主要用于承受合金线上的拉力，外径为32mm或42mm,壁厚为3.0mm,平均50米左右设置一根终端杆（线距可根据实际情况定做）。材质为热镀锌喷塑钢管，线制一般有,4线和6线，在安装方式上分为直装、斜装（一般为斜30度）、侧装（选用的是L型底座的终端杆）。特殊情况可以根据现场的具体围墙形式定制终端杆,与墙体1连接方式有焊接、卡箍或万向底座等方式固定，视围墙结构状况而选择较合适
7、的方式。在铁栅围墙上，采用焊接法。在混凝土围墙上，采用膨胀螺栓固定方式。只要达到稳固、美观，也可以用别的方式。终端杆绝缘子：颜色有红色，白色，黑色，材质为工程塑料，起到将合金糊口终端杆绝缘的作用用固定夹把终端绝缘子挂在终端拉线杆上。需注意的采用远端原则”即固定夹应穿入绝缘子的远端孔内使合金线和固定夹对绝缘子形成压力，而不是拉力。固定夹：材质为304不锈钢材质，弹性好，刚性强。用于r终端杆绝缘子和终端杆之间的连接。根据终端杆直径的IJLJ不同，分为大号和小号，一个绝缘子用一个固夹，安装时固定夹穿过绝缘子远端的孔内,使绝缘子受压的受力状态。承力杆：颜色与终端杆相同，灰白色，材质同样为热镀锌喷塑钢管
8、，起到支撑合金线，横向受力的作用，外径为32mm或25mm,壁厚为2.5mm0承力杆必须安装牢固，每1根杆应有2-4个固定点，承力杆用于周界拐角处，受力点。（线与线的距离也可根据实际情况定做）。承力杆绝缘子：颜色有黑色和白色，有大号和下号之分，材质为工z程塑料，用4l620mm的抽芯抑钉固定在承力杆上，采用3层防爬电设计。注意金属过线杆绝缘子的安装方向。合金导线：脉冲电子围栏专业合金线含十几种金属抗氧化,耐腐蚀，耐高压，每百米电阻小于25欧姆，阻值为同y类产品的十七分之一。高压绝缘导线由围栏合金导线做内芯，防止两种金属导线接触，不同的金属发生电化学反应。高压绝缘导线：脉冲电子围栏专业高压绝缘导
9、线颜色有黑色和蓝色两种，外层绝缘层超规格设计，耐受30KV电压，内芯采用脉冲电子围栏专用合金线,以防止两种金属导线接触,不同的金属发生电化学反应。PV过线杆：颜色有灰色和绿色两种，玻璃纤维材质，口径9.5mm或IOmm,用PV杆底座固定在水泥墙体上,PV过线杆安装于底座上，平均3-5米一根。PV过线杆绝缘子：颜色有黑色和白色两种，工程塑料材质,抗高压、质化、耐腐蚀塑料材质，用于连接PV杆和合金线。PV过线杆绝缘子有螺纹形、球形和对卡形等类型。PV过线杆绝缘子应该在安装之前，预先装在中间过线杆上。调整好方向和距离（要求每根杆子的方向和距离保持一致），并固定好。收紧器：颜色有黑色和白色两种，工程塑
10、料材质，抗高压、抗氧化、耐腐蚀性，用于合金线的收紧，安装时合金线从收紧器旋转柱中间的孔内穿过，合金线安装之后，旋动收紧器手柄即可收紧。终端杆承力杆万向底座颜色与终端杆和承力杆一样为灰白色,材质为银金喷塑，作为万向的终端杆和承力杆的底座。用对穿螺丝将终端杆或承力杆和底座连接,用膨胀螺丝与墙体连接固定。PV过线千万向底座：颜色为灰白色，材质为镀金喷塑，作为PV过线杆的底座，用于配合万向终端杆和万向承力杆。用抱箍和螺丝将PV杆和底座连接，用膨胀螺丝将其与墙体连接。警示牌：入电子IS栏 ZA禁止率爬 5 m 犬人电子围栏 禁止攀R01-51087788上海广拓黄底黑字，双面为夜光显示，一般尺寸为100
