《碱矿渣混凝土干燥收缩性能与预测模型.docx》由会员分享，可在线阅读，更多相关《碱矿渣混凝土干燥收缩性能与预测模型.docx（5页珍藏版）》请在第壹文秘上搜索。

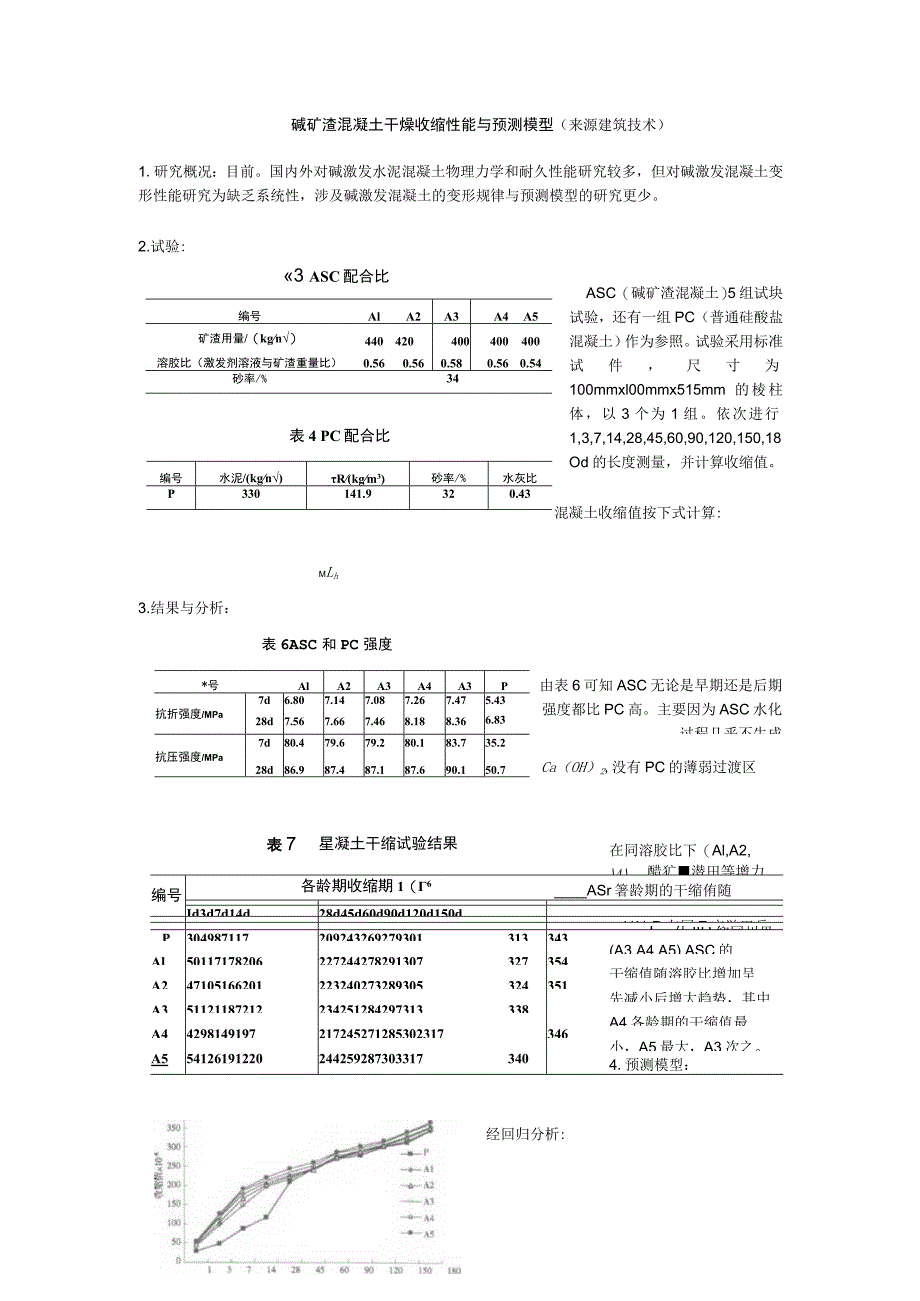

1、碱矿渣混凝土干燥收缩性能与预测模型（来源建筑技术）1.研究概况：目前。国内外对碱激发水泥混凝土物理力学和耐久性能研究较多，但对碱激发混凝土变形性能研究为缺乏系统性，涉及碱激发混凝土的变形规律与预测模型的研究更少。3 ASC配合比2.试验:编号AlA2A3A4A5矿渣用量/（kgn）溶胶比（激发剂溶液与矿渣重量比）4400.564200.564000.584000.564000.54砂率/%34编号水泥/(kgn)R(kgm3)砂率/%水灰比P330141.9320.43表4 PC配合比ASC（碱矿渣混凝土）5组试块试验，还有一组PC（普通硅酸盐混凝土）作为参照。试验采用标准试件，尺寸为100m
2、mxl00mmx515mm的棱柱体，以3个为1组。依次进行1,3,7,14,28,45,60,90,120,150,18Od的长度测量，并计算收缩值。混凝土收缩值按下式计算:MLh3.结果与分析：表6ASC和PC强度*号AlA2A3A4A3P由表6可知ASC无论是早期还是后期强度都比PC高。主要因为ASC水化过程几乎不生成抗折强度/MPa7d28d6.807.567.147.667.087.467.268.187.478.365.436.837d80.479.679.280.183.735.2抗压强度/MPa28d86.987.487.187.690.150.7Ca（OH）2,没有PC的薄弱过
3、渡区表7星凝土干缩试验结果在同溶胶比下（Al,A2,醋犷潜田等增力1编号各龄期收缩期1（6ASr箸龄期的干缩侑随Id3d7d14d28d45d60d90d120d150d-P在同Z广游田岳K人。仕IIIJ仰同川里rP304987117209243269279301313343,(A3,A4,A5),ASC的Al50117178206227244278291307327354干缩值随溶胶比增加呈A247105166201223240273289305324351先减小后增大趋势，其中A351121187212234251284297313338A4各龄期的干缩值最A442981491972172
4、45271285302317346小，A5最大，A3次之。A5541261912202442592873033173404.预测模型：经回归分析:sf=a+bnt5.结论：ASC塌落度在160mm以上，流动性大。早期收缩略大，但后期属于低收缩。故应加强早期养护，开发适用于该混凝土的特殊养护法。干缩值随矿渣增多而增多，但与溶胶比并非线性关系，有最优值。二.矿粉混凝土的自收缩性能1.前言：由于矿粉等掺合料的应用是配制高强、高性能混凝土的必要技术途径之一，因此,本文主要研究矿粉对混凝土自收缩性能的影响。2.试验：设计4组试块，第一组为基准混凝土试块，后三组分别为矿粉掺量为20%,35%,50%的试块
5、。且每组试块有三种水灰比（0.32,0.36,0.40）1,自收缩值采用千分表法测量。3结果与分析:表】矿粉混凝土的自收编值以及与水胶比的关系编号捧合科时间（d）自收缩值（XIOr）自收缩（fi（L）与水胶比的关系式相美系数WZU=0.32W/B-O.36WZB=0.43114.898.878.9L-448.75(WB)+259.080.998Cb0282见7206.2179.0L=-696.25(W)*457.281.00090297.4262.3231.3l.-826.25(W/B)+561.120.9993109.784.565.6L=-551.25(WB)+285.050.997K12
6、02028251.4215.6)82.8L=-857.5(W/U)+525.31.00090325.42S4.I244.0L=-1OI7.5(U7B)+650.81.0003102.981.561.8I.=-513.75(WB)+267.021.000K13S3528262.322J.51859L.-955.00(WB)+567.03o.w90M5.6294.7250.8L=-1185.00(WB)723.630.9993102.275.859.9L=-528.75(U7B)+269.650.990K1505028269.72226.6189.8L=-998.75(WB)*586.920.99

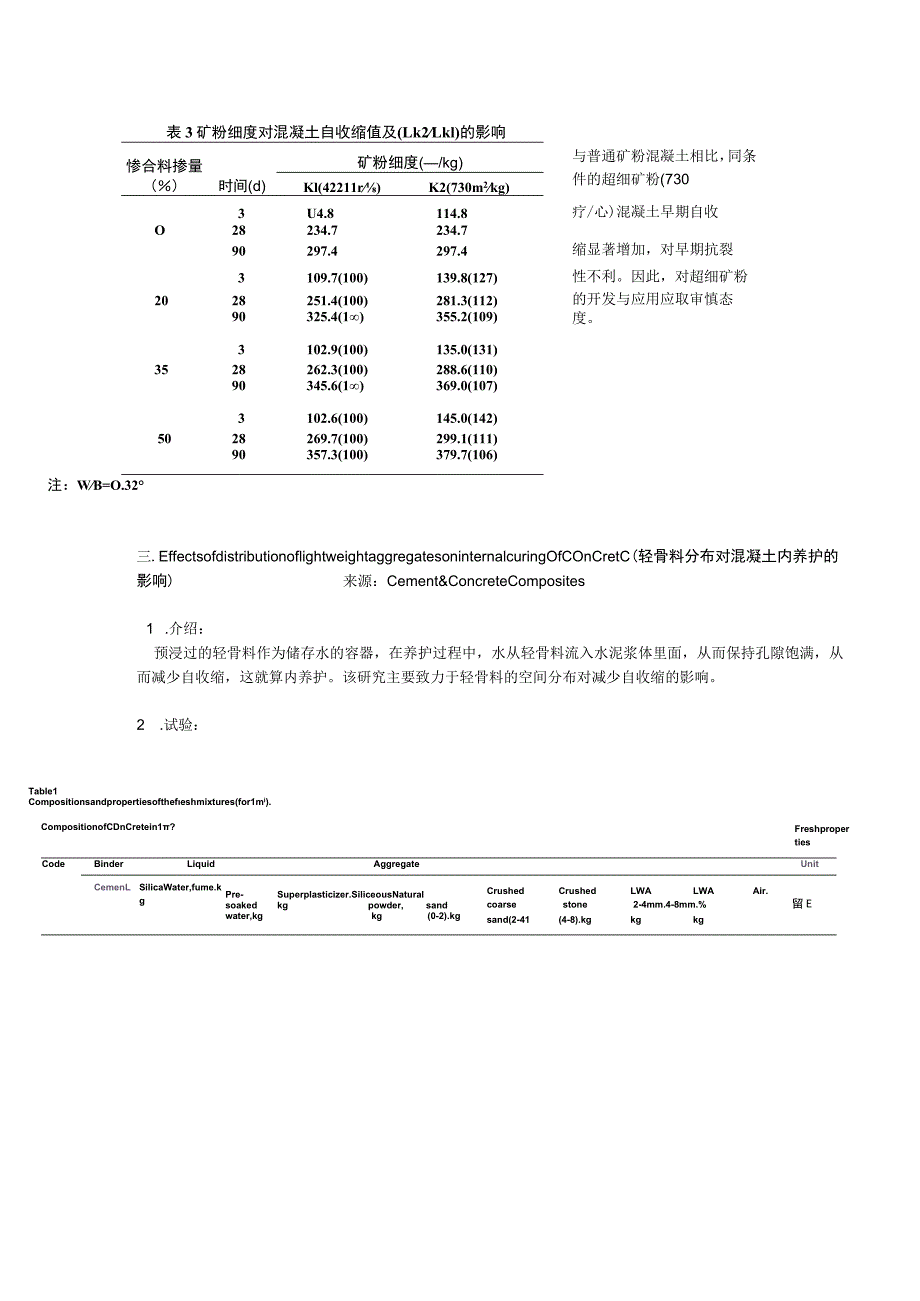

7、590357.3299.3257.7LN-1245.(WB)+752.970.995在同水胶比条件下，矿粉对混凝土自收缩具有先抑后扬的影响。掺量越高，水胶比越大（强度越低），早期（3d）自收缩降低越多；掺量越高，水胶比越小（强度越高），后期（叩d）自收缩增加越多。表3矿粉细度对混凝土自收缩值及(Lk2Lkl)的影响惨合料掺量()时间(d)矿粉细度(/kg)与普通矿粉混凝土相比，同条件的超细矿粉(730Kl(42211r)K2(730m2kg)3U4.8114.8疗/心)混凝土早期自收O28234.7234.790297.4297.4缩显著增加，对早期抗裂3109.7(100)139.8(127
8、)性不利。因此，对超细矿粉2028251.4(100)281.3(112)的开发与应用应取审慎态90325.4(1)355.2(109)度。3102.9(100)135.0(131)3528262.3(100)288.6(110)90345.6(1)369.0(107)3102.6(100)145.0(142)5028269.7(100)299.1(111)90357.3(100)379.7(106)注：WB=O.32三.EffectsofdistributionoflightweightaggregatesoninternalcuringOfCOnCretC(轻骨料分布对混凝土内养护的影响)
9、来源：Cement&ConcreteComposites1 .介绍：预浸过的轻骨料作为储存水的容器，在养护过程中，水从轻骨料流入水泥浆体里面，从而保持孔隙饱满，从而减少自收缩，这就算内养护。该研究主要致力于轻骨料的空间分布对减少自收缩的影响。2 .试验：CodeBinderLiquidAggregateUnitCemenLSilicaWater,fume.kgPre-Superplasticizer.SiliceousNaturalsoakedkgpowder,sandwater,kgkg(0-2).kgCrushedCrushedLWALWAAir.coarsestone2-4mm.4-8m
10、m.%留Esand(2-41(4-8).kgkgkgTable1Compositionsandpropertiesofthefeshmixtures(for1mi).CompositionofCDnCretein1?FreshpropertiesCREF497CV10L24496CV10L48497CV20L24496CV20L48497CV30L24496CV30L484960173451163147工SJ工工 55jsj505050505050509 9 3 9 7 8 0 S2S2355217520480970450o CV3OL24 X CV30L48 a CV2OL24 o CV20L48 OCVIOL24 X CVI0L48 CREFFig. 2. Effects of size and volume of pre-soaked LWAs on nnear autogenous strain of(Iuzlum U,SWE .uslquqsznouGn 4试验用到了7组试块。对于CVlOL24,意思就是用颗粒为24mm的轻骨料取代基准混凝土骨料，取代率为10%,3.结果和分析:由图2可以看出，用比较细(2-4mm)的轻骨料取代,自收缩更小；并且取代率越高，自收缩越小。
