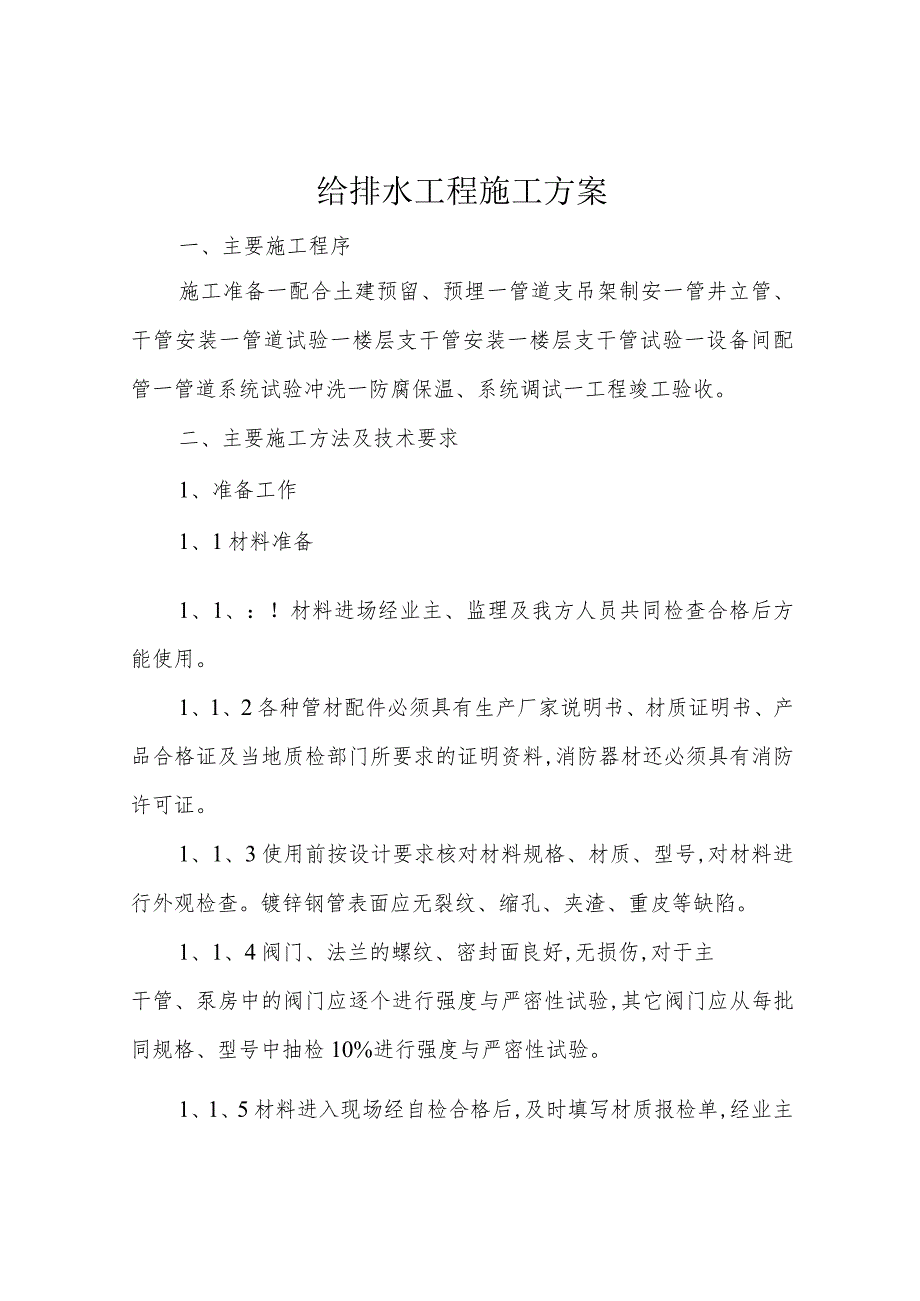

1、给排水工程施工方案一、主要施工程序施工准备一配合土建预留、预埋一管道支吊架制安一管井立管、干管安装一管道试验一楼层支干管安装一楼层支干管试验一设备间配管一管道系统试验冲洗一防腐保温、系统调试一工程竣工验收。二、主要施工方法及技术要求1、准备工作1、1材料准备1、1、：！材料进场经业主、监理及我方人员共同检查合格后方能使用。1、1、2各种管材配件必须具有生产厂家说明书、材质证明书、产品合格证及当地质检部门所要求的证明资料,消防器材还必须具有消防许可证。1、1、3使用前按设计要求核对材料规格、材质、型号,对材料进行外观检查。镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。1、1、4阀门、法兰的螺纹、

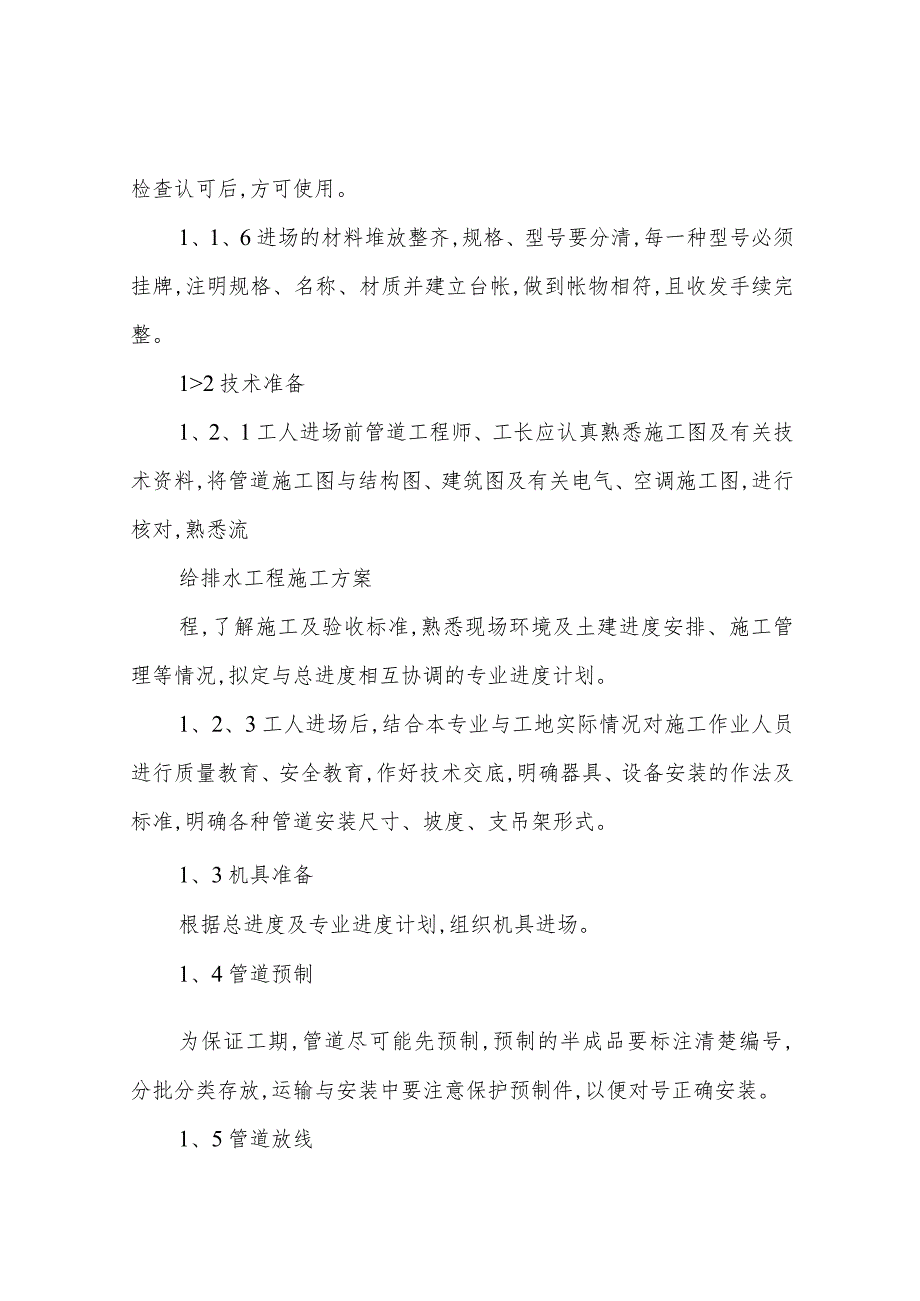

2、密封面良好,无损伤,对于主干管、泵房中的阀门应逐个进行强度与严密性试验,其它阀门应从每批同规格、型号中抽检10%进行强度与严密性试验。1、1、5材料进入现场经自检合格后,及时填写材质报检单,经业主检查认可后,方可使用。1、1、6进场的材料堆放整齐,规格、型号要分清,每一种型号必须挂牌,注明规格、名称、材质并建立台帐,做到帐物相符,且收发手续完整。12技术准备1、2、1工人进场前管道工程师、工长应认真熟悉施工图及有关技术资料,将管道施工图与结构图、建筑图及有关电气、空调施工图,进行核对,熟悉流给排水工程施工方案程,了解施工及验收标准,熟悉现场环境及土建进度安排、施工管理等情况,拟定与总进度相互协

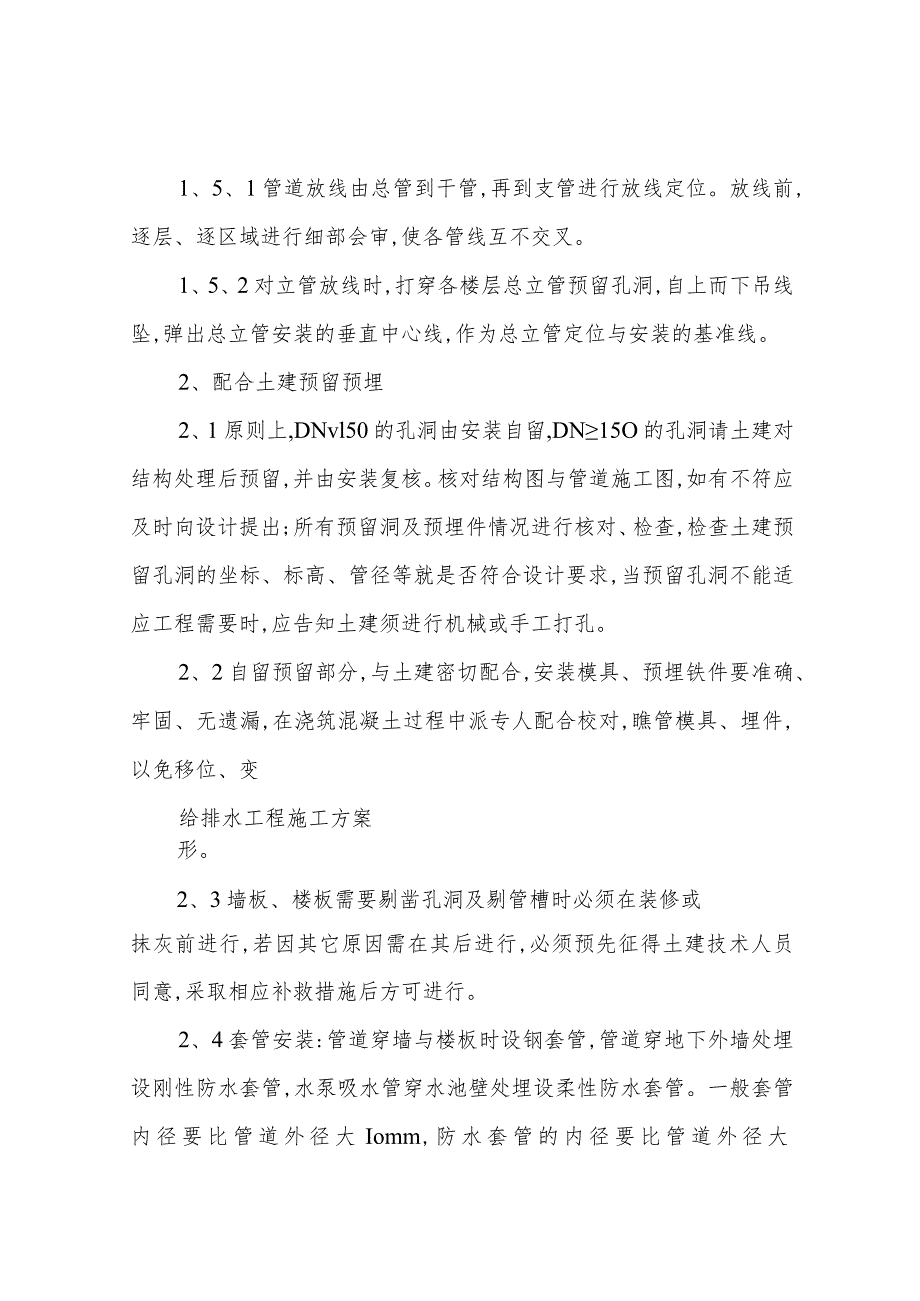

3、调的专业进度计划。1、2、3工人进场后,结合本专业与工地实际情况对施工作业人员进行质量教育、安全教育,作好技术交底,明确器具、设备安装的作法及标准,明确各种管道安装尺寸、坡度、支吊架形式。1、3机具准备根据总进度及专业进度计划,组织机具进场。1、4管道预制为保证工期,管道尽可能先预制,预制的半成品要标注清楚编号,分批分类存放,运输与安装中要注意保护预制件,以便对号正确安装。1、5管道放线1、5、1管道放线由总管到干管,再到支管进行放线定位。放线前,逐层、逐区域进行细部会审,使各管线互不交叉。1、5、2对立管放线时,打穿各楼层总立管预留孔洞,自上而下吊线坠,弹出总立管安装的垂直中心线,作为总立管
4、定位与安装的基准线。2、配合土建预留预埋2、1原则上,DNvl50的孔洞由安装自留,DN15O的孔洞请土建对结构处理后预留,并由安装复核。核对结构图与管道施工图,如有不符应及时向设计提出;所有预留洞及预埋件情况进行核对、检查,检查土建预留孔洞的坐标、标高、管径等就是否符合设计要求,当预留孔洞不能适应工程需要时,应告知土建须进行机械或手工打孔。2、2自留预留部分,与土建密切配合,安装模具、预埋铁件要准确、牢固、无遗漏,在浇筑混凝土过程中派专人配合校对,瞧管模具、埋件,以免移位、变给排水工程施工方案形。2、3墙板、楼板需要剔凿孔洞及剔管槽时必须在装修或抹灰前进行,若因其它原因需在其后进行,必须预先
5、征得土建技术人员同意,采取相应补救措施后方可进行。2、4套管安装:管道穿墙与楼板时设钢套管,管道穿地下外墙处埋设刚性防水套管,水泵吸水管穿水池壁处埋设柔性防水套管。一般套管内径要比管道外径大Iomm,防水套管的内径要比管道外径大2040mm左右。穿楼板套管下端与楼面平齐,上端高出建筑地面20mm（厕所间高出50mm）o热水穿楼板套管高出地面对50-100mmo穿墙套管两端与墙面平齐。钢套管内外均涂刷防锈漆一道,在管道安装时及时套入,待管道校正无误后调整位置固定。套管与管道间的空隙用油麻填实,并用沥青灌平。2、5管道穿越防护墙（楼板）及管道进出口处、集水坑侧墙进水管、消防水池放空管穿墙处均设置刚
6、性防水套管;消防水池水泵吸水管穿墙处设置柔性防水套管。3、给水管道安装给水管暂按采用钢塑复合管及配件,丝扣连接或卡箍连接。室内热水管道采用公称压力为1、OMPA的铜管及配件,钎焊焊接。3、：!施工前准备认真熟悉卫生间给排水平面透视图,掌握管道及其节点以及阀件的平面、立面位置及尺寸。施工人员进行管道安装的技术培训。土建墙体砌筑完毕后,应先在墙体上标出管道的走向,位置并标出暗配管开槽的尺寸位置。凹槽表面必须平整,不得有尖角等突出物,管道安装完毕后,经试压合格后,墙槽用M7、5级水泥砂浆填补密度。给排水工程施工方案3、2管道安装管道安装前先进行样板间安装,安装过程中,明配管道应充分考虑其她各种管道、
7、设备的走向后选择最合理的走向,并总结经验教训。在样板层的施工过程中加以调整,经验收合格后,标准层的施工根据样板层的施工进行。管道安装时,不得有轴向扭曲,不能因开槽误差而强制校正管道。明配管道应在土建粉刷完毕后进行,不得安装后出现“半明半暗”的现象。管道穿越墙或梁时,应加设套管,套管尺寸比管道大二号,长度与墙梁宽度相等。管道连接组对决不能强力进行。暗管应在隐蔽后,在墙面上标明管道的位置与走向。管道在转角、水表、水龙头、三通或角阀及管道终端的100mm处应设管卡。管卡必须与管道配套,安装牢固。3、3钢塑复合管安装3、3、1钢塑复合管丝扣连接:管端清理加工应用细铿将金属管端的毛边修光,应采用棉回丝与
8、毛刷清除管端与螺纹内的油、水与金属切屑,管子与配件连接前,应检查管件内橡胶密封圈。然后将配件用手捻上管端丝扣,在确认管件接口已插入钢塑复合管后,用管子钳按与配件的连接。管子与配件连接后,外露的螺纹部分及所有钳痕与表面损伤的部位应涂防锈密封胶。钢塑复合管不得与阀门直接连接,应采用黄铜质内衬塑的内外螺纹专用过渡管接头。钢塑复合管不得与给水栓直接连接,应采用黄铜质专用内螺纹管接头。3、3、2钢塑复合管卡箍连接:检查橡胶密封圈就是否匹配,涂润滑剂,并将其套在一根管段的末端,将对接的另一根管段套上,将胶圈移至连接段中央。将卡箍套在胶圈外,并将边缘卡入沟槽中。将带变形块的螺栓插入螺栓孔,并将螺母旋紧。3、
9、3、3一般焊口采用搭接形式,搭接长度为管壁厚度的68倍。管子的给排水工程施工方案公称直径DN25mm时,搭接长度为（1、21、5）Do钎焊后的管件,必须在8小时内进行清洗,除去残留的熔剂与熔渣。用煮沸的含10%15%的明矶水溶液涂刷接头处,然后用水冲洗擦干。4、排水管安装4、：！工程施工项目污、废水管暂按采用UPVC排水管,粘接。室外埋地排水管采用高密度聚乙烯排水管(HDPE)双波纹管道及配件,承插式橡胶圈接口。室外明露雨水管采用符合紫外光老化性能标准的排水塑料管及配件,PPR承口橡胶密封圈连接。屋面雨水采用虹吸式雨水系统,管道采用PE管,热熔连接。与潜污泵连接的管道采用镀锌钢管,法兰连接。4
10、、2管道穿越地下混凝土外端壁,应按设计要求预埋钢制防水套管。管道穿越预埋套管,其孔隙的中间部位,应采用防水胶泥嵌缝,其厚度不小于35mm,待嵌缝材料密实固化后,再用MlO水泥砂浆填实,墙体两侧应与墙面筑平。4、3按楼层高度与支管长度,将管材与管件预制连接;连接要平直。立管在建筑物底层与楼层转弯时应设检查口,检查口朝向应便于维修。暗装立管在检查口处应设检修门,检查口中心标高为地坪上1米,允许偏差为20mm,并应高于该层卫生器具上边缘150mm。立管安装,特别就是明管,必须保证其垂直度,其质量标准就是每米允许偏差为3mm;全长(5米以上),允许偏差不大于15mmo4、4明敷排水立管管径大于或等于I
11、IOmm时,在穿越楼板处设置阻火圈或长度不小于500mm的防火套管,在防火套管周围筑阻水圈。施工过程中,所有管道敞口均应作临时封堵,以防异物落入。楼层、吊顶内管道的闭水试验应在下层立管检查口处用橡皮气胆堵严,由本层预留口处灌水试验。立管底部应设支墩或采取牢固的固定措施。4、5连接两个以上的大便器或三个以上的器具的污水横管应设清扫口，给排水工程施工方案污水管起点的清扫口与管道相垂直的墙面距离不得小于20Omm,若设置代替清扫口的器具,与墙体距离不小于400mmo4、6雨水管安装方法同排水管道。在安装管道系统以前,按照设计位置把固定系统安装好。首先,对于悬吊管道的消能悬吊系统,按照设计的数量与位置
12、先把安装片焊接在结构上,水平度调整至符合设计要求,以便进行水平管道的安装。雨水漏斗的连接管应固定在屋面承重结构上。雨水漏斗边缘与屋面相接处应严密不漏,天沟平直、同一天沟内的雨水斗标高要一致,雨水管道安装后,应做灌水试验,高度必须到每根立管最上部的雨水漏斗。5、卫生器具安装5、1卫生洁具在土建抹灰、镶贴瓷砖等工作完毕后进行安装。注意卫生洁具安装后的房间上锁,以便于成品保护。5、2洗脸盆安装:洗脸盆的沿口应置于台面上。台面由型钢制作的构件支托,安装台面前先检查台面构架梁的高度。有沿洗脸盆与台面接合处,应用YJ密封膏抹缝,保证沿口四周无渗漏。洗脸盆冷、热水龙头中心距150mm。洗脸盆排水栓下安装“b
13、型存水弯,存水弯出水口与地面预留排水管口连接。预留的排水管口中心距墙70mm,高出地面20mmo存水弯出水管插入排水管口后,用带胶圈的压盖螺母拧紧在排水管上,外用装饰罩罩住接口。5、3小便器安装:墙面应埋置螺栓与挂钩,螺栓的位置,根据业主选定的产品的型号实样尺寸定位。小便器水封出水口有连接法兰,安装时应拆下连接法兰,将连接法兰先拧在墙内暗管的内螺纹管件上,调整好连接法兰凹入墙面的尺寸。小便器挂墙后,出水口与连接法兰用胶垫密封,用螺栓将小便器与连接法兰紧固。小便器墙内暗管为DN50,管接口在墙面内45mm左右。暗管管口为小便器中心线的位置,高为510mmo给排水工程施工方案5、4地漏安装:在该室
14、内地面最低处,菌子项面应低于地面5mmo为正确控制高程,应在室内地面面砖施工时配合安装地漏。地漏安装后应封堵,防止建筑垃圾进入排水管。地漏篦子应拆下保管,待交工验收时装上,防止丢失。5、5大便器安装:大便器的安装应在装饰地面施工前安装,安装结束后对成品予以保护。5、6坐式大便器:污水管口留小头并高出地面IOmm,安装时先预埋好膨胀螺栓,将涂以油灰（或纸筋水泥）的大便器排水口插入污水管口内稳正,并轻轻按实,用水平尺将大便器校平垫实，然后用加上铝垫的螺母拧入瓷眼内的螺栓上,拧时不得太紧,以防损坏瓷器。5、7蹲便器安装:胶皮碗套在蹲便器进水口上,要套正,套实,用成品喉箍紧固。将预留排水管口周围清扫干
15、净,把临时管堵取下,同时检查管内有无杂物。稳装多联蹲便器时,应先检查排水管口标高、甩口距离尺寸就是否一致。找出标准地面标高，向上测量好蹲便器的高度,用小线找平,找好墙面标高,向上测量好蹲便器需要的高度,用小线找平,找好墙面距离,然后按上述方法逐个进行稳装。同时用水平尺放在蹲便器上沿,纵横双向找平、找正,使蹲便器进水口对准墙上中心线。5、8卫生洁具的安装确保平、稳、准、牢、不漏。管道或附件与卫生器具的陶瓷件连接处,垫以胶片、油灰等填料与垫料,特别注意防漏以消除质量通病。卫生器具安装位置正确，允许偏差:单独器具IOmm,成排器具5mmo安装平直,垂直度的允许偏差不得超过3mm。6、消防管道安装6、
16、1消火栓管道、自动喷淋管道采用镀锌钢管,DN80采用丝接,DNNlOO采用卡箍连接。安装管螺纹扣连接的管件应按旋紧方向一次装紧,不得倒回，给排水工程施工方案装紧后应露出23牙尾丝,并应对镀锌损坏处做防腐处理。卡环式连接两管口端应平整、无缝隙,沟槽应均匀,采用液压钳卡紧螺栓后管道应平直,卡箍安装方向应一致。6、2钢管安装要横平竖直,立管每米垂直偏差S2mm（全长5米以上偏差S5mm）;横管纵横方向弯曲度;管径小于等于直径100mm,每米偏差&5mm;管径大于直径100,偏差勺mm。立管安装应在主体结构完成后进行,主体结构达到安装条件后,适当穿插进行,每层均应有明确的标高线。施工中用线锤在墙上弹出管道安装垂直基准线,按照基准线敷设管道。按照管道走向，确定分段预制的管段,量出管
