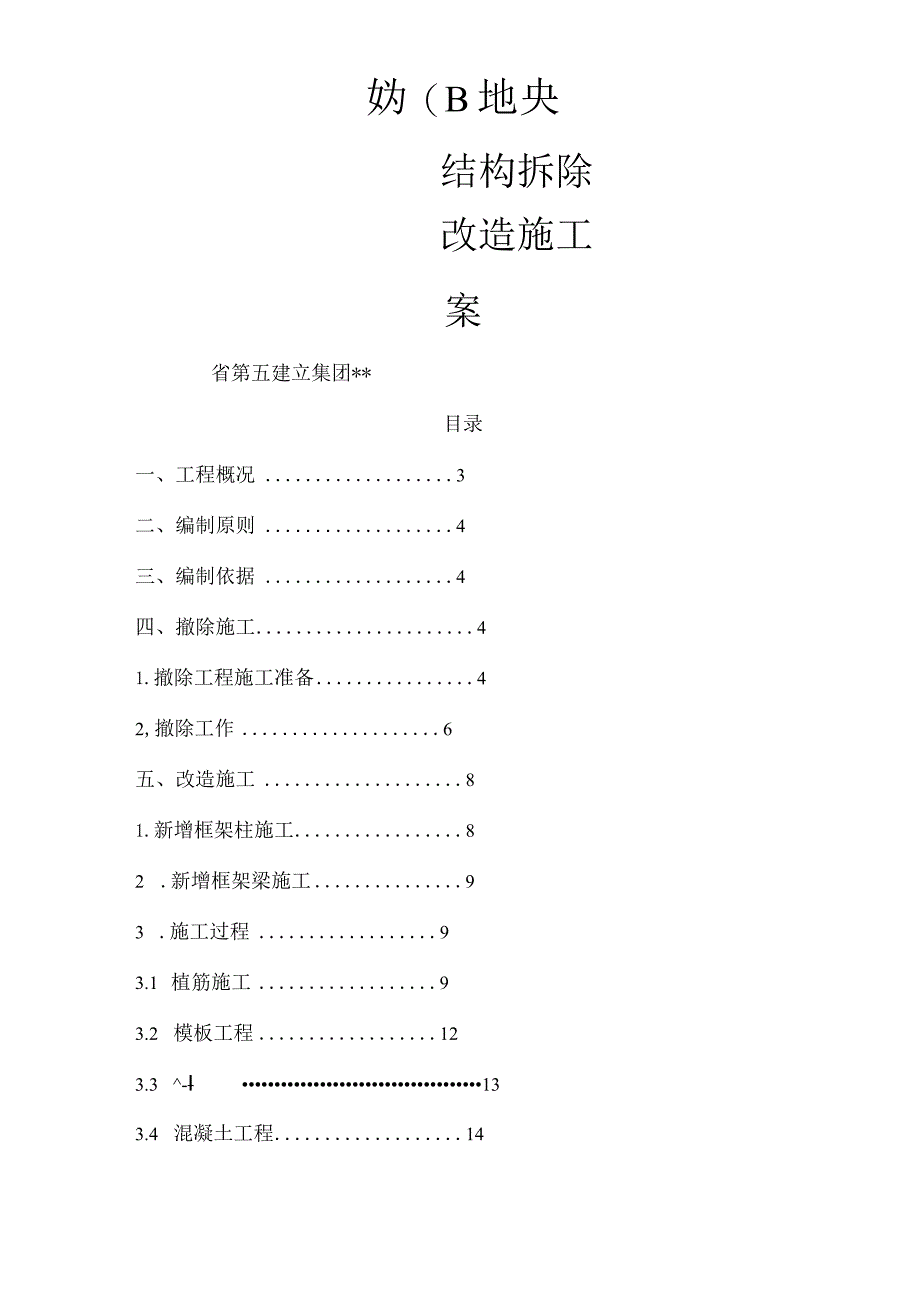

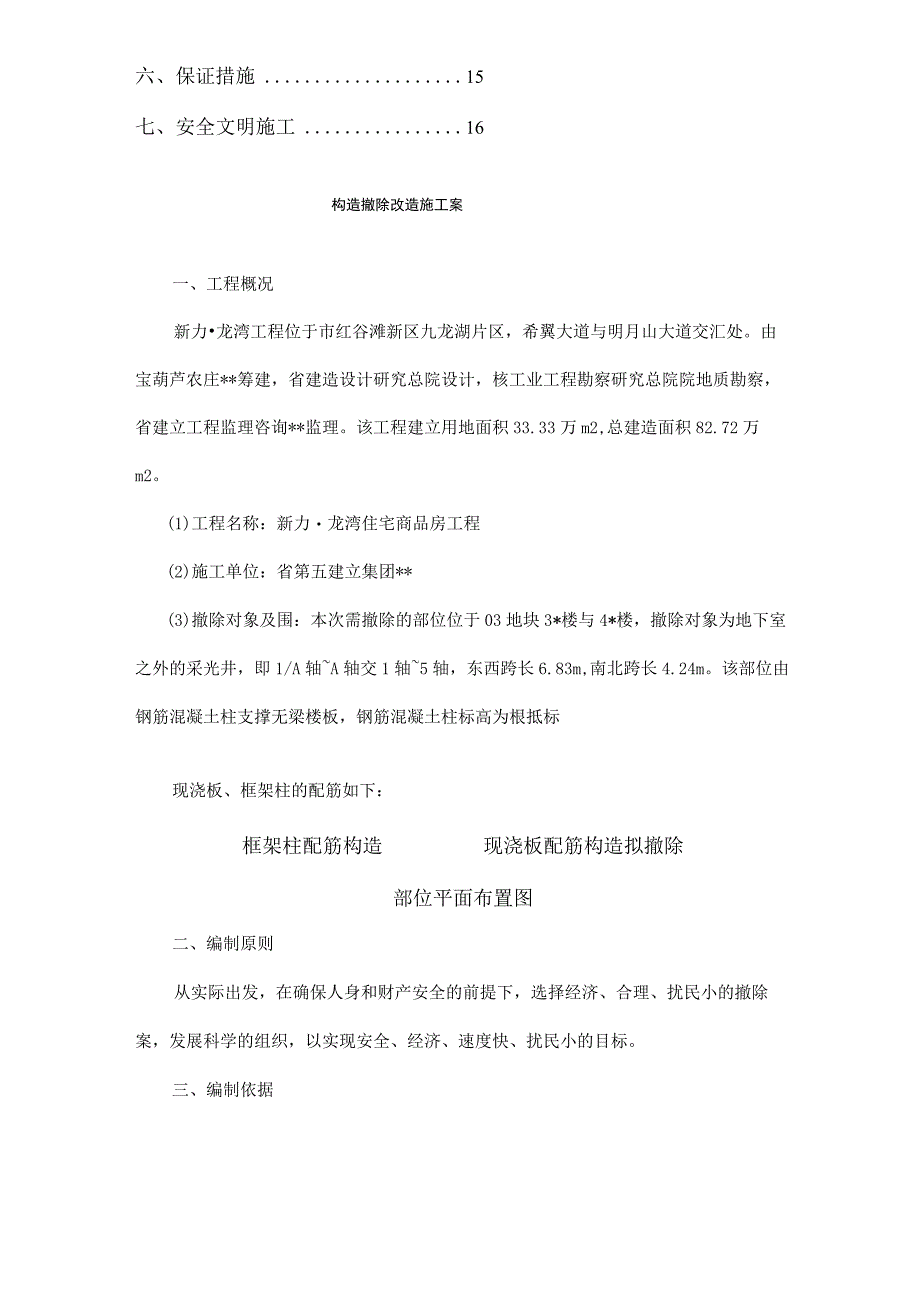

1、妫（B地央结构拆除改造施工案省第五建立集团*目录一、工程概况3二、编制原则4三、编制依据4四、撤除施工41.撤除工程施工准备42,撤除工作6五、改造施工81.新增框架柱施工82 .新增框架梁施工93 .施工过程93.1 植筋施工93.2 模板工程123.3 -I133.4 混凝土工程14六、保证措施15七、安全文明施工16构造撤除改造施工案一、工程概况新力龙湾工程位于市红谷滩新区九龙湖片区，希翼大道与明月山大道交汇处。由宝葫芦农庄*筹建，省建造设计研究总院设计，核工业工程勘察研究总院院地质勘察，省建立工程监理咨询*监理。该工程建立用地面积33.33万m2,总建造面积82.72万m2。(1)工程
2、名称：新力龙湾住宅商品房工程(2)施工单位：省第五建立集团*(3)撤除对象及围：本次需撤除的部位位于03地块3*楼与4*楼，撤除对象为地下室之外的采光井，即1/A轴A轴交1轴5轴，东西跨长6.83m,南北跨长4.24m。该部位由钢筋混凝土柱支撑无梁楼板，钢筋混凝土柱标高为根抵标现浇板、框架柱的配筋如下：框架柱配筋构造现浇板配筋构造拟撤除部位平面布置图二、编制原则从实际出发，在确保人身和财产安全的前提下，选择经济、合理、扰民小的撤除案，发展科学的组织，以实现安全、经济、速度快、扰民小的目标。三、编制依据(1) ”建造撤除工程安全技术规“(JGJ147-2022)(2) ”建造机械使用安全技术规程

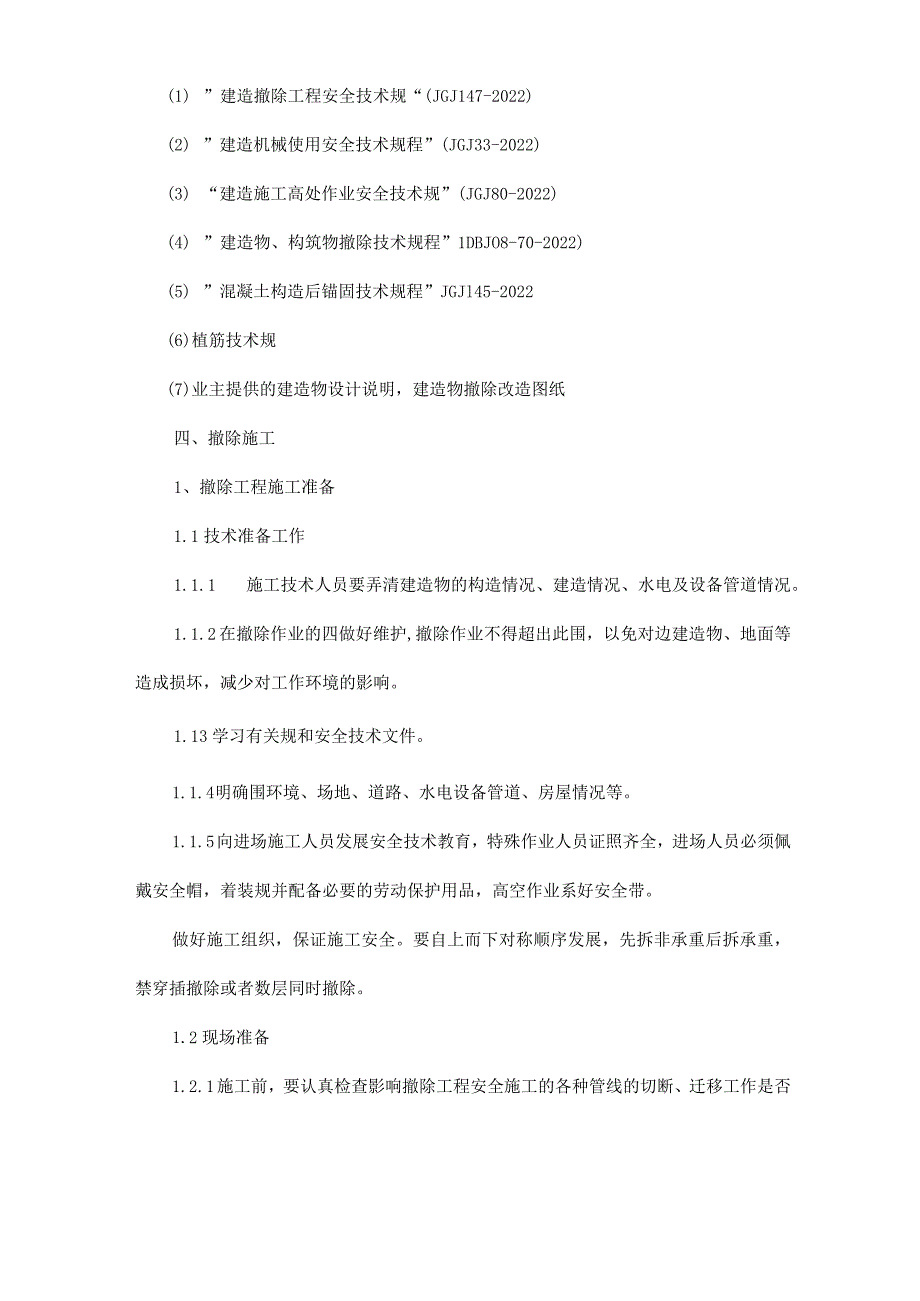

3、”(JGJ33-2022)(3) “建造施工高处作业安全技术规”(JGJ80-2022)(4) ”建造物、构筑物撤除技术规程”1DBJO8-70-2022)(5) ”混凝土构造后锚固技术规程”JGJl45-2022(6)植筋技术规(7)业主提供的建造物设计说明，建造物撤除改造图纸四、撤除施工1、撤除工程施工准备1.1技术准备工作1.1.1 施工技术人员要弄清建造物的构造情况、建造情况、水电及设备管道情况。1.1.2 在撤除作业的四做好维护,撤除作业不得超出此围，以免对边建造物、地面等造成损坏，减少对工作环境的影响。1.13学习有关规和安全技术文件。1.1.4 明确围环境、场地、道路、水电设备管
4、道、房屋情况等。1.1.5 向进场施工人员发展安全技术教育，特殊作业人员证照齐全，进场人员必须佩戴安全帽，着装规并配备必要的劳动保护用品，高空作业系好安全带。做好施工组织，保证施工安全。要自上而下对称顺序发展，先拆非承重后拆承重，禁穿插撤除或者数层同时撤除。1.2现场准备1.2.1 施工前，要认真检查影响撤除工程安全施工的各种管线的切断、迁移工作是否完毕，确认安全后可施工。清理被撤除建造物崩塌围的物资、设备，不能搬迁的须妥善加以防护。1.2.2 疏通运输道路，接通施工中暂时用水、电源。123切断被拆建造物的水、电等。1.2.4 在撤除危（Wei）险区域设置戒备标志。1.2.5 机械设备材料的准
5、备，本工程构造为框架剪力墙，我采用机械撤除为主、机械运输的式发展施工，根据施工经历及本工程实际情况，设备分列如下：风镐（GJ-7型钎头）、空压机（使用气压可在0.5-0.6MPa）、带液压锤的挖掘机（具体型号视情况而定）、自卸汽车、氧气乙快切割设备、静力切割机以及电锤、大锤等。126在工地固定场所设置工程概况牌，安全生产牌，文明施工牌等，并应在工地外围设置足够明显的安全警示标志1.2.6 工前必须采取封闭式围挡，根据本工程特点，施工现场围护采用彩钢瓦彻底封闭，围挡高度不低于1.8米。128施工影响围的建造物和有关管线的保护应符合以下要求：相邻建、构筑物应事先检查，采取必要的技术措施，并实施全过
6、程动态管理；相邻管线必须经管线管理单位采取管线切断、移位或者其它保护措施；开工前观察施工现场是否存在高压架空线，撤除施工的机械设备、设施在作业时，必须与高压架空线保持平安距离。13撤除前提1.3.1 本撤除工程撤除前要先搭设钢管脚手架封闭，并在脚手架上挂密目网，脚手架经历收合格后使用。作业人员应站在脚手架、脚手板、高凳或者其它稳定的部位上操作，禁站在整体被撤除构件上作业。脚手架随建造物、构筑物的撤除进程及时安排撤除。1.3.2 本工程地理位置特殊，邻近施工道路边人流量大，撤除时应在临近位置铺设防砸人行通道。1.3.3 留设作业通道撤除工程的施工现场必须有作业通道。平面运输通道宽度为L5米摆布，
7、以满足运输工具通行的需要，作业通道不得堆放杂物，以保证通道畅通。非作业通道利用警示带隔开，并制作标志牌利于通道口作出警示。1.4施工进度方案和工期保证措施1.4.1 施工进度方案工期比拟紧迫，必须采取行之有效的施工措施，加快施工进度以满足业主对施工进度的要求。1.4.2 工期保证措施1.421 组建一个优秀的作业班组，协调统一，对工程质量、进度、安全等进展全面控制。与业主、监理发展协调，密切配合，在组织上确保进度的实现。1.422 抓好施工配合工作，各施工班组之间互为对提供工作面，杜绝推委扯皮。1.423 主要工序，组织多个班组不连续连续作业。2、撤除工作本工程采用机械工具发展撤除，按照板、梁
8、、柱的顺序发展撤除。为防止撤除施工对原构造造成损伤，并尽量减小撤除施工对原构造的扰动，本次撤除施工中需撤除的钢筋混凝土现浇板、梁、柱及与原构造别离部位的撤除，均采用静力切割撤除，待需撤除构造与原构造别离后再采用电锤、风镐或者大锤将撤除构造破碎撤除。21施工顺序板底搭设支撑架及防护架满铺架板一板砂凿除一板钢筋切断T梁碎撤除一梁钢筋切断一柱碎凿除一柱钢筋切断一垃圾外运一支撑架及防护架撤除。22施工工艺22.1 防护设施的搭设：22.1.1.1 1轴及1/A柱外侧2.5m地面上沿撤除高度用钢管搭设围护架，作为隔离区域，并用彩钢瓦彻底封闭，其高度为2m。22.1.1.2 1轴及1/A柱外侧沿撤除高度用
9、钢管搭设好防护架，满铺架板及满挂密目网，立杆间距1.2m下垫50*100木杨，要求与砂柱锁紧，作为防护。222支撑架的搭设：支撑搭设其立杆的间距为1.2m（双向），其步距应不大于1.5m,且立杆不得直接在基土上，底部铺设50*100木防作为垫板。沿架子的短向和通长向均需按规定设置剪刀撑，并将架子与原佐柱扣牢。支撑搭设示意图如下：2.3钢筋混凝土现浇梁、板的撤除:23.1 根据现场情况对需撤除构造发展适当支撑、防护，以确保切割过程中构造安全。23.2 按要求在切割线部位布置设备轨道，轨道铺设完毕后安装切割设备对构造发展切除。23.3 切割过程中应根据构造情况，保存切割线上局部构造局部连接，以免撤
10、除局部彻底别离后倾斜或者坠落。23.4 当撤除构造与主体构造主要连接部位别离后，采用风镐、电锤或者大锤对撤除构造发展破碎撤除。235当板混凝土全部拆清后，再发展钢筋的撤除工作，撤除钢筋时，其根部可采用气焊枪将其割断，并及时将钢筋整理成捆，转至指定位置。不得在现场乱扔,防止在人员行走过程中，被钢筋拌倒而造成伤害。23.5 筋混凝土柱的撤除23.5.1 筋混凝土柱撤除程序：为防止立柱崩塌时的冲击力对构造造成破坏，立柱崩塌向应选择在下层梁或者墙的位置上；将立柱切断局部的钢筋剥出，将反向的钢筋和两侧的构造筋割断，向崩塌向拉断。撞击点设置建造垃圾或者草袋，做好缓冲防震措施。24.2撤除过程中，当天产生的
11、垃圾碎渣应及时清理干净，指定堆放集中后运出场外。五、改造施工本工程在原构造撤除后发展改造施工，即在A/1与A/5处增加框架柱KZa;在A/1-5处增加框架梁KLc;在1/A-B与5/A-B处分别增加框架梁KLa、KLbo1、新增框架柱施工：U新增柱施工步骤新增柱构造植筋一柱钢筋绑扎一模板施工一混凝土浇筑养护一撤除模板1.2新增柱施工考前须知1）为保证新增柱加固效果，确保构造安全，新增柱上下层之间着力点必须一样，施工时应格控制放线，取保新增柱在一条直线上，并且格控制新增柱的垂直度。2）为保证新增柱和原有构造的连接效果，新增柱顶部和底部与原构造连接处应凿除原构造保护层，新增纵筋植入原构造，连接面应
12、凿毛并充分湿润后涂刷界面剂增强连接。3）考虑到新增柱混凝土为后浇注，混凝土硬化收缩过程中，容易在交接面产生冷缝，影响构造外观和支撑效果，因此在柱混凝土中参入适量膨胀剂量，同时在对柱顶发展支模时支设高于柱顶面的浇注喇叭口，以保证浇注过程中顶部浇注密实。2、新增梁施工2.1 梁撤除施工分两步发展，先采用切割机将需撤除部位与原构造别离，然后采用小型电开工具电锤、电镐等将撤除局部凿除。2.2 为保证改造后梁与原构造整体连接效果，梁新增局部与原构造连接面应凿毛，并涂上界面剂增强连接效果。2.3 原现浇板钢筋切断后锚入新增的梁中以增强新I日构造的整体性。梁、板接口断面构造3、施工过程3.1 植筋施工施工流
13、程：定位一钻T清T钢筋除锈T锚固胶配制植筋一固化、保护一检验3.1.1 放线、定位按设计要求标示植筋钻位置、型号，但假设基材上存在受力钢筋，钻位置可适当调整（宜在4d围），但均宜植在箍筋侧（对梁、柱）或者分布筋侧（对板、剪力墙）。该工序所用主要物资:卷尺、红漆。3.1.2 钻钻宜采用冲击电锤，也可用水钻成，如遇不可切断钢筋应调整位避开，对于高效构造胶，钻直径d+4-8mm,锚固长度15d,均能保证所植钢筋到达屈服直至拔断。钻壁宜保持枯燥，但壁轻微潮湿（无积水）对锚固力根本没有影响。在钻过程中，假设遇到钻部位钢筋太密而无法按设计要求位置钻时，可在其附近钻一附加洞，植入钢筋，原钢筋仍按正确位置放置
14、（即搁在正确钻部位上）。如果偏移距离335mm,则可在此间焊接长为5d的适当规格的联系筋，把二者联系在一起，使其受力转移。焊接采用双面焊，每隔60Omm焊一个连系筋。当偏移距离35mm时，则可采用“L联系筋将其连系在一起并且转移受力，采用双面焊，每间隔800设一道。该工序所用主要物资:电锤、风镐或者水钻。3.1.3 清钻完毕，粉尘用压缩空气将粉屑吹出，然后用毛刷将壁刷净（宜反复发展2次），然后检查深、径，处理完毕，用丝棉将洞口塞紧，防止水流入或者其它杂物落入其中，保持洞枯燥。该工序所用主要物资:空压机、毛刷、卷尺。3.1.4 钢筋除锈钢筋锚固长度围的铁锈应去除干净（新钢筋的青色外皮建议也去除）
15、，并打磨出金属光泽。采用角磨机和钢丝轮片去除速度较快。植筋锚固长度为20d,预留长度应能满足设计要求的搭接长度，视具体情况而定，且相邻两根错开35d。钢筋加工完毕，应发展除锈处理。普通没有重锈蚀的钢筋，应用钢丝刷将埋植局部的浮锈清刷干净，重锈蚀的钢筋不能作为植筋使用。假设钢筋粘有油污，应用丙酮发展清洗该工序所用主要物资:角磨机、钢丝轮片。3.1.5 胶粘剂配制构造胶为A、B两组份，取干净容器（塑料或者金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约5-10分钟至色泽均匀（金属灰色）为止。搅拌时最好沿同一向搅拌,尽量防止混入空气形成气泡。搅拌齿可采用电锤钻头端部焊接十字形14钢筋制成。该工序所用主要物资:搅拌器、容器、衡器、腻刀、手套。3.1.6 植筋施工人员戴好线手套或者皮手套，将配置的锚固胶手撮成条放入，假设较深可用细钢筋轻微捣实，锚固胶填充量以插入钢筋后有少量料剂溢出为宜。该锚固胶不流淌，水平、倒垂也可轻松植筋。将经过除锈处理的钢筋插入灌有构造胶的，并旋转钢筋，反复的插入拔出，将壁残存的灰尘搅入构造胶，直至
