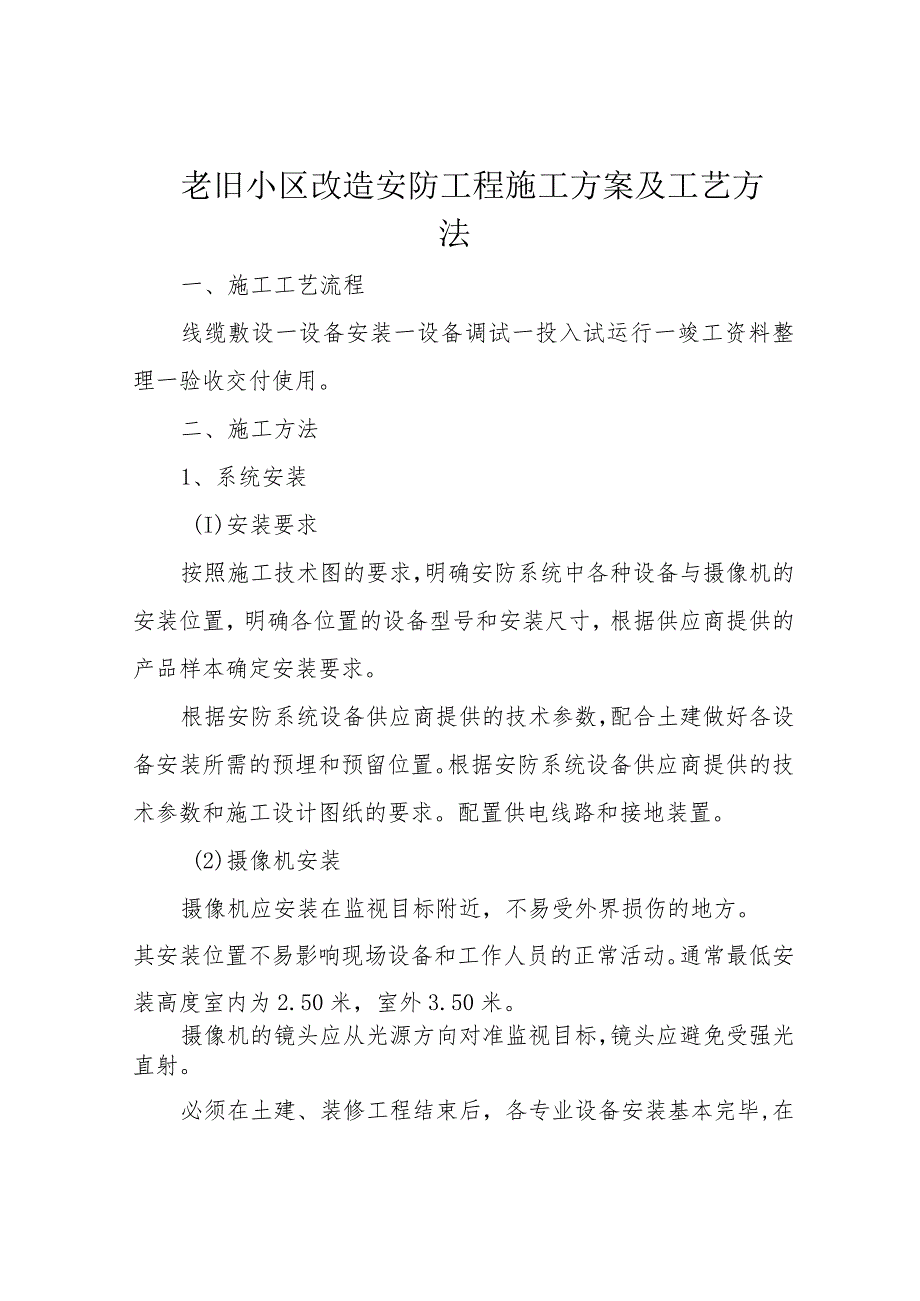

1、老旧小区改造安防工程施工方案及工艺方法一、施工工艺流程线缆敷设一设备安装一设备调试一投入试运行一竣工资料整理一验收交付使用。二、施工方法1、系统安装(I)安装要求按照施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本确定安装要求。根据安防系统设备供应商提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。(2)摄像机安装摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.
2、50米，室外3.50米。摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。必须在土建、装修工程结束后，各专业设备安装基本完毕,在整洁的环境中安装摄像机。从摄像机引出的电缆留有Im的余量，以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方,而且不影响附近人员的正常活动。安装高度室内2.5-5m,室外3.5-10mo摄像机避免逆光安装。(3)云台安装云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于
3、占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。(4)解码器安装解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。机架底座与地面固定，安装竖直平稳，垂直偏差不超过3%o;几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm,两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m,侧面与墙或其他设备的净距不小于0.8mo监控室内电缆理直后从地
4、槽或墙槽引入机架、控制台底部,再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。2、系统的调试(1)调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。(2)单体调试检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。开启主机系统，运行系统软件，打印系统运行时各种信息,确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。(3)系统调试按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。
