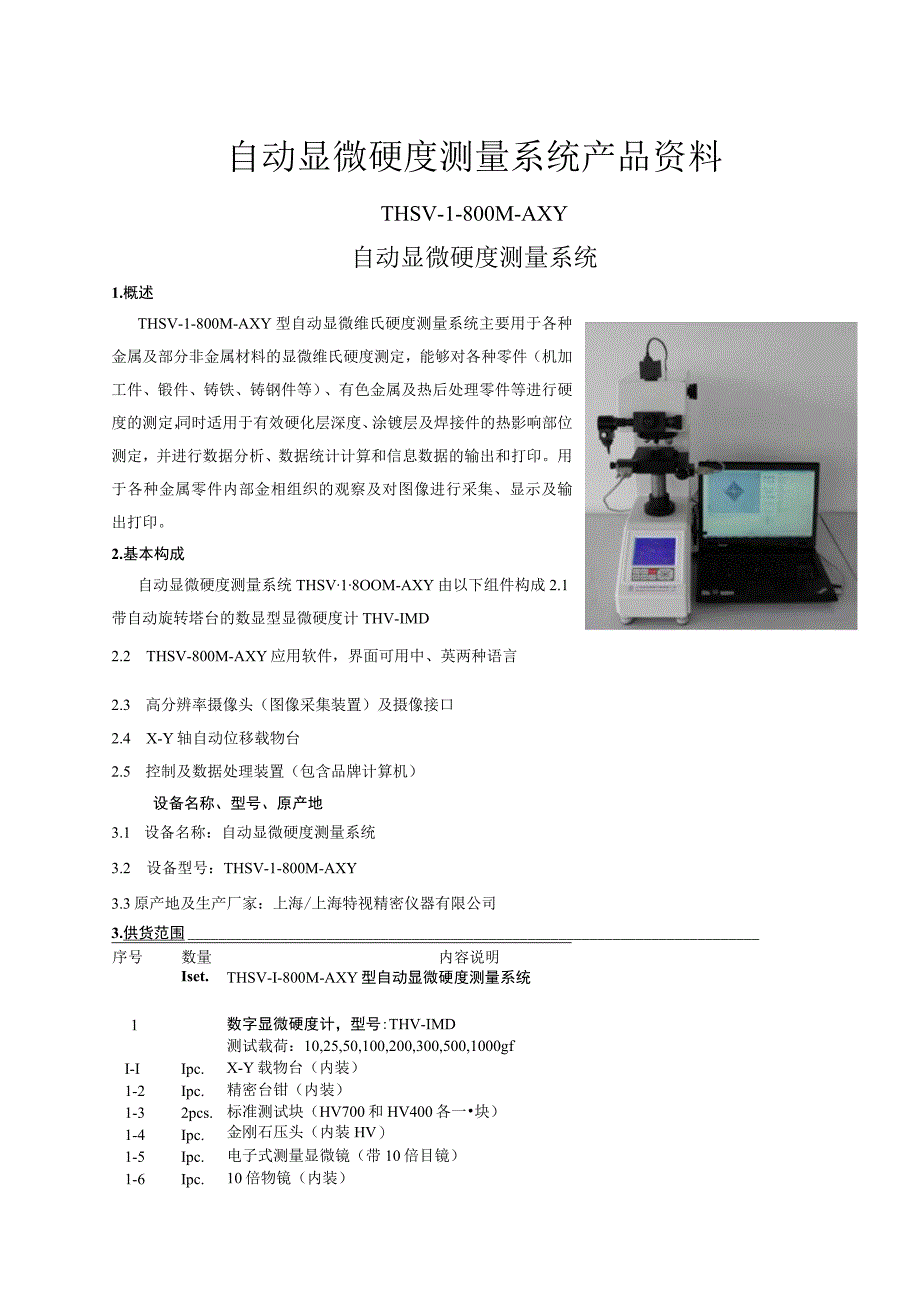

1、自动显微硬度测量系统产品资料THSV-1-800M-AXY自动显微硬度测量系统1.概述THSV-1-800M-AXY型自动显微维氏硬度测量系统主要用于各种金属及部分非金属材料的显微维氏硬度测定，能够对各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属及热后处理零件等进行硬度的测定，同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定，并进行数据分析、数据统计计算和信息数据的输出和打印。用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。2.基本构成自动显微硬度测量系统THSV18OOM-AXY由以下组件构成2.1带自动旋转塔台的数显型显微硬度计THV-IMD2.2 THS
2、V-800M-AXY应用软件，界面可用中、英两种语言2.3 高分辨率摄像头（图像采集装置）及摄像接口2.4 X-Y轴自动位移载物台2.5 控制及数据处理装置（包含品牌计算机）设备名称、型号、原产地3.1 设备名称：自动显微硬度测量系统3.2 设备型号：THSV-1-800M-AXY3.3原产地及生产厂家：上海/上海特视精密仪器有限公司3.供货范围序号数量内容说明Iset.THSV-I-800M-AXY型自动显微硬度测量系统1数字显微硬度计，型号:THV-IMD测试载荷：10,25,50,100,200,300,500,1000gfI-IIpc.X-Y载物台（内装）1-2Ipc.精密台钳（内装）

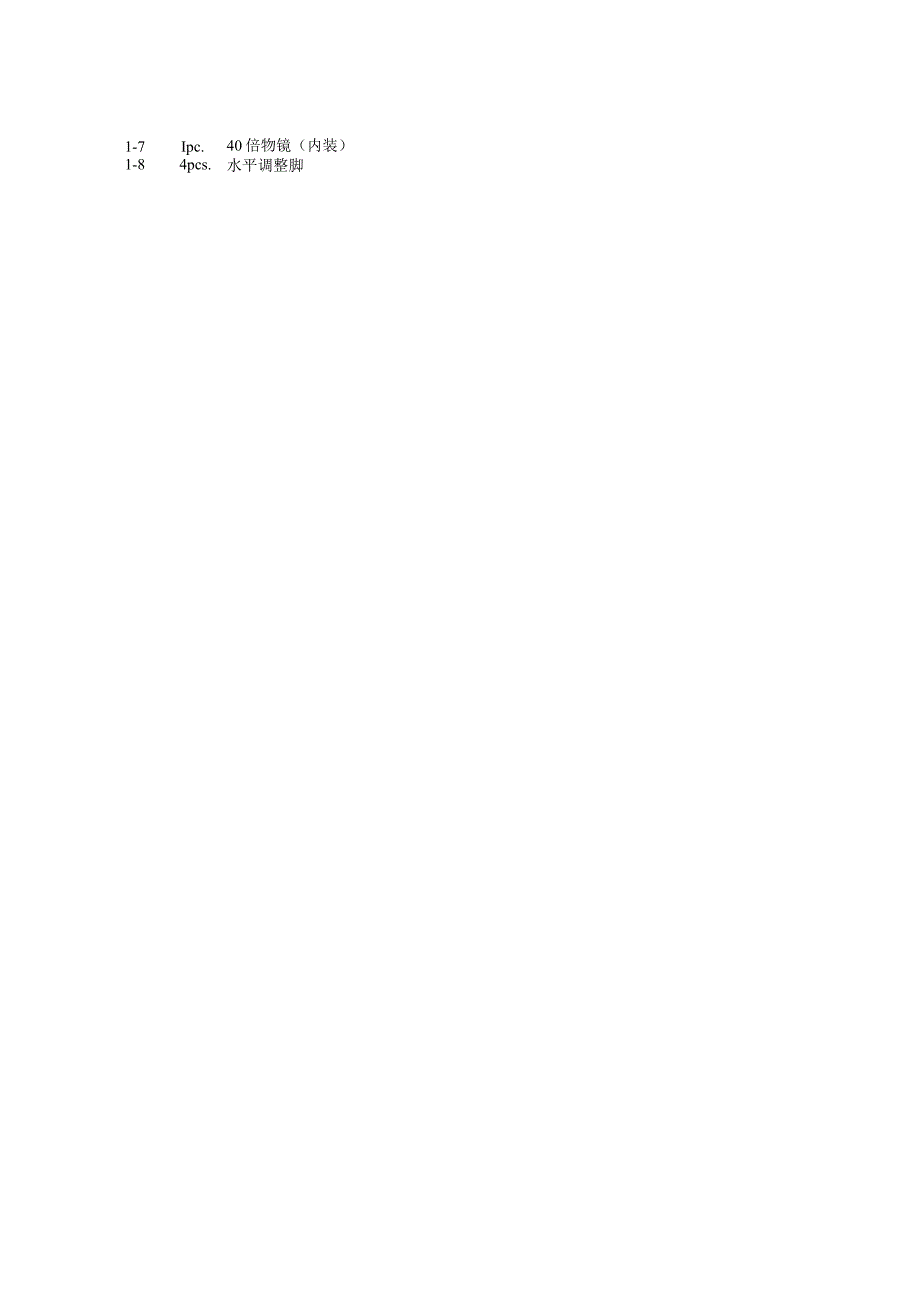

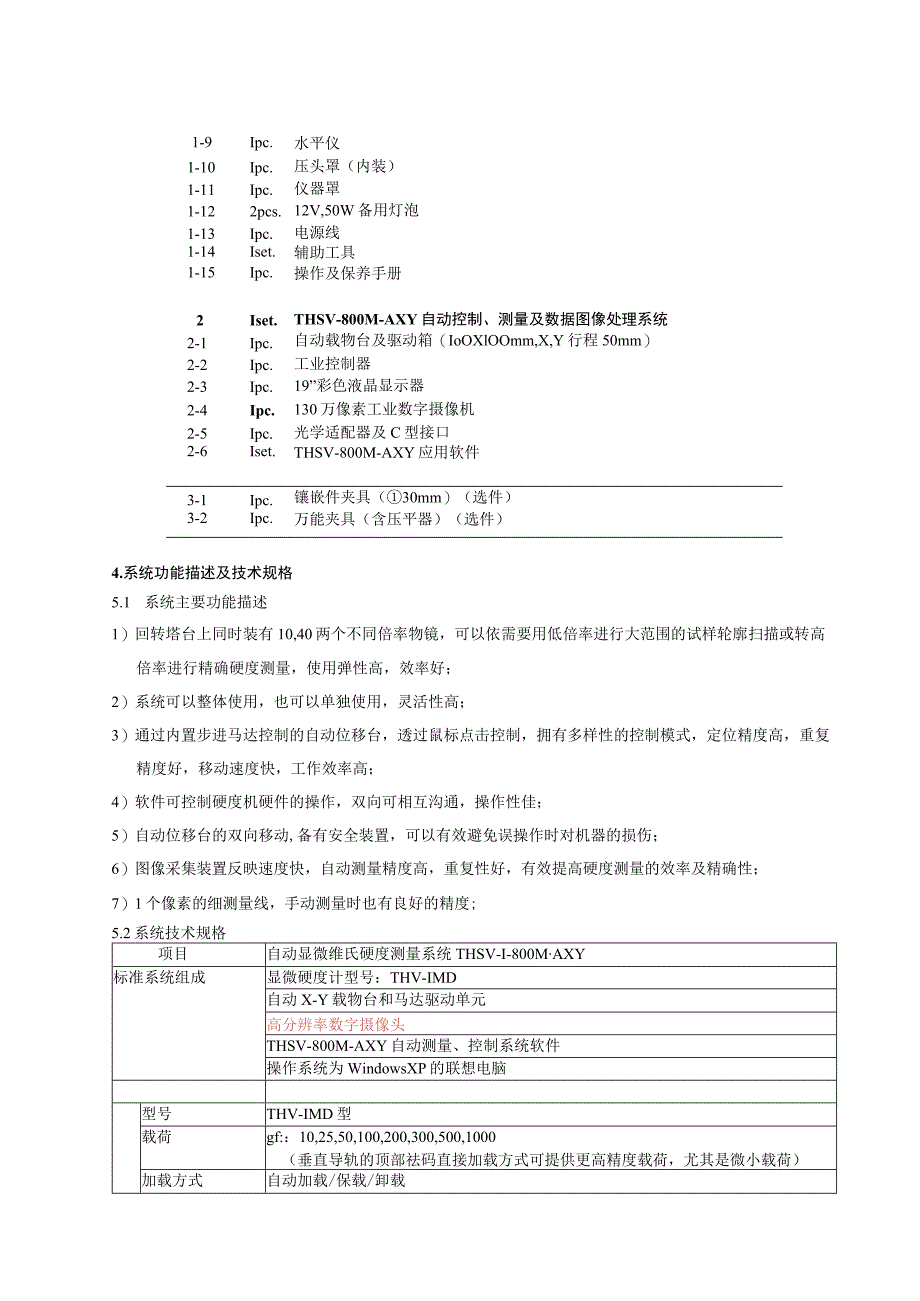

3、1-32pcs.标准测试块（HV700和HV400各一块）1-4Ipc.金刚石压头（内装HV）1-5Ipc.电子式测量显微镜（带10倍目镜）1-6Ipc.10倍物镜（内装）1-7Ipc.40倍物镜（内装）1-84pcs.水平调整脚1-9Ipc.水平仪1-10Ipc.压头罩（内装）1-11Ipc.仪器罩1-122pcs.12V,50W备用灯泡1-13Ipc.电源线1-14Iset.辅助工具1-15Ipc.操作及保养手册2Iset.THSV-800M-AXY自动控制、测量及数据图像处理系统2-1Ipc.自动载物台及驱动箱（IoOXlOOmm,X,Y行程50mm）2-2Ipc.工业控制器2-3Ipc
4、.19”彩色液晶显示器2-4Ipc.130万像素工业数字摄像机2-5Ipc.光学适配器及C型接口2-6Iset.THSV-800M-AXY应用软件3-1Ipc.镶嵌件夹具（30mm）（选件）3-2Ipc.万能夹具（含压平器）（选件）4.系统功能描述及技术规格5.1 系统主要功能描述1）回转塔台上同时装有10,40两个不同倍率物镜，可以依需要用低倍率进行大范围的试样轮廓扫描或转高倍率进行精确硬度测量，使用弹性高，效率好；2）系统可以整体使用，也可以单独使用，灵活性高；3）通过内置步进马达控制的自动位移台，透过鼠标点击控制，拥有多样性的控制模式，定位精度高，重复精度好，移动速度快，工作效率高；4）
5、软件可控制硬度机硬件的操作，双向可相互沟通，操作性佳；5）自动位移台的双向移动,备有安全装置，可以有效避免误操作时对机器的损伤；6）图像采集装置反映速度快，自动测量精度高，重复性好，有效提高硬度测量的效率及精确性；7）1个像素的细测量线，手动测量时也有良好的精度;5.2系统技术规格项目自动显微维氏硬度测量系统THSV-I-800MAXY标准系统组成显微硬度计型号：THV-IMD自动X-Y载物台和马达驱动单元高分辨率数字摄像头THSV-800M-AXY自动测量、控制系统软件操作系统为WindowsXP的联想电脑型号THV-IMD型载荷gf:：10,25,50,100,200,300,500,10
6、00（垂直导轨的顶部祛码直接加载方式可提供更高精度载荷，尤其是微小载荷）加载方式自动加载/保载/卸载显微维氏调焦操作手动调节测量目镜电子型10倍物镜XlO倍、X40倍最大测量长度在100倍时900um,在400倍时230um精密台钳最大开口：50mm硬度计旋转塔台机构自动、手动物镜一压头一物镜自动切换旋转（设有物镜访撞保护装置）自动转塔台提供快速简捷的操作序列而不需要手动旋转塔台，来实现物镜压头自动切换。物镜中心与压头中心重合精度高误差在1微米以内，确保试样打压得定位准确，并物镜中心位置可调。手动旋转塔台也是允许的。加载速度50msec保载时间5-99sec最小测量单位0.01微米（在400倍
7、下，目镜中手动测量）操作面板功能薄膜揪键屏，LCD显示：具有高集成度PC板的薄膜揪键屏,清晰地显示所有的操作步骤、测量条件和测量数据操作开始/重新设定/保载时间/灯光增强-减弱/光路切换/转换标尺/塔台旋转（自动转塔台）/数据清除，显示Dl值/D2值/HV-HK指示/硬度值/HRC转换值/测试次数等）样品台150X150毫米手动台位置数字显示，并自动进入测量程序和测量点的硬度值对应，自动显示硬度分布曲线载物台升降手动样品最大SJ度90mm（自动物台80mm）样品最大深度1IOmm可测参数HV/HK通讯接口RS232C数据输出和打印输出Dl值、D2值、HV-HK指示、载荷值、统计数据等（可选择测
8、完再打或即测即打、单条记录打印或全部记录打印、3种不同的打印风格可选择）光学功能采用平场消色差物镜，图像更清晰。视场照明可调,亮度等级可设定有0-9等10种亮度等级可设定，以满足在不同条件下对灯光的不同要求光源12V50W根据样品的亮度，可被计算机控制，自动调节光源的亮度，以达到最佳照明精度符合符合JJG260-91及GB/T3430.2-99/ASTME-384/ISO/DIS6507-2硬度值转换符合GB1172-99及ASTM标准尺寸宽196X深450高468mm重量单机重约42kg（包括标准附件）电源单相220V50Hz自动XY载物Zx驱动马达步进马达驱动控制通过软件在X-Y轴向上移动
9、速度可灵活的改变尺寸110IlOmm最大移动距离在X-Y轴方向5050mm最小移动距离lm移动速度l-25mmsec,可调位移重复精度IUm以内物台移动方式设定可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标点选对自动XY位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零型号THSV-800M-AXY自动测量、控制系统系统描述自动完成连续打压、保载、读数、数据记录，通过选择一种测量方式所有测量将自动快速完成；相关的样品的轮廓存储功能允许复杂的随机测量；根据不同需求选择直线、之字形线、圆、弧线、随机点、矩阵、自学习模式等；通
10、过数据处理软件提高在非光洁面上非清晰压痕的可读性；在试样连续测量后形成的硬化层深度值可以以表格形式显示；可方便输出各种数据测量数据、硬度值表、硬化层深度、最大值、平均值、最小值。操作系统MicrosoftWindowsXP硬度计控制可对硬度计进行自动控制,自动转塔台（物镜、压头、物镜自动切换）,自动加载及自动测量控制。可以对显微硬度计的光源亮度进行设置，可以选择进行控制物镜的转换并反映在软件接口进行计算参数改变，可以选择或起动控制硬度计压头自动转入负载位置、加载、保持、卸载并自动转回测量物镜位置。硬度计所设定的载荷可自动反映在软件界面上物台移动控制软件系统可控制自动载物台进行编程移动，可进行定
11、点移动、定序移动、轨迹坐标移动和硬化层深度测量的折线移动等移动编程方式测量方式自动模式：自动加载+自动测量+自动显示测量结果可选手动模式测量图像采集/识别方法采用高质量、富分辨率摄像机，分辨率为130万，大尺寸原始图像采集；多种图像压缩方法方便使用（采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。自动维氏压痕测量系统采用像素识别技术，通过专用维氏硬度压痕分析软件对压痕图像进行分析，分析软件采用数字图像处理技术边缘分割算法对试验压痕边缘提取存在的局限，进而运用小波多分辨率理论分析试验压痕的取样信号，用最小二乘法拟合压痕边缘直线，从而提取显微硬度压痕边缘的方法，实现对显
12、微组织维氏硬度试验压痕区域快速而准确地提取并自动计算维氏硬度值，提高在非光洁面上非清晰压痕的可读性。自动测量时间0.3secl个压痕测量重复性1.0%(700HV500gf)可测最小压痕10m（自动测量）最小测量单位0.01m语言中文（英文可选）数据输出格式/编辑功能通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示；可方便输出各种测量数据、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出彩色图像且带有硬度值。硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在“WORD”（可选“EXCEL”）中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存（WoRD格式）
13、（可选“EXCEL），还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织，同时在不同倍率物镜下作金相分析观察。6.售后服务6.1 交货期合同签字生效后30天内交货。6.2 技术资料6.2.1 供应商随同仪器向需方提供工厂出厂质量验证质保书及齐全的随机技术资料；6.2.2 供应商随同仪器向需方提供中文版说明书一份，包括仪器安装、操作、维护、使用及维修手册；6.2.3 供应商随机提供具有自主知识产权的专用软件及备份光盘，用户享有软件的终生使用权。6.3 安装、调试、验收及培训6.3.1 由供应商的技术人员负责仪器到位后的免费安装、调试；6.3.2 在用户现场双方按国家相关标准、技术协
