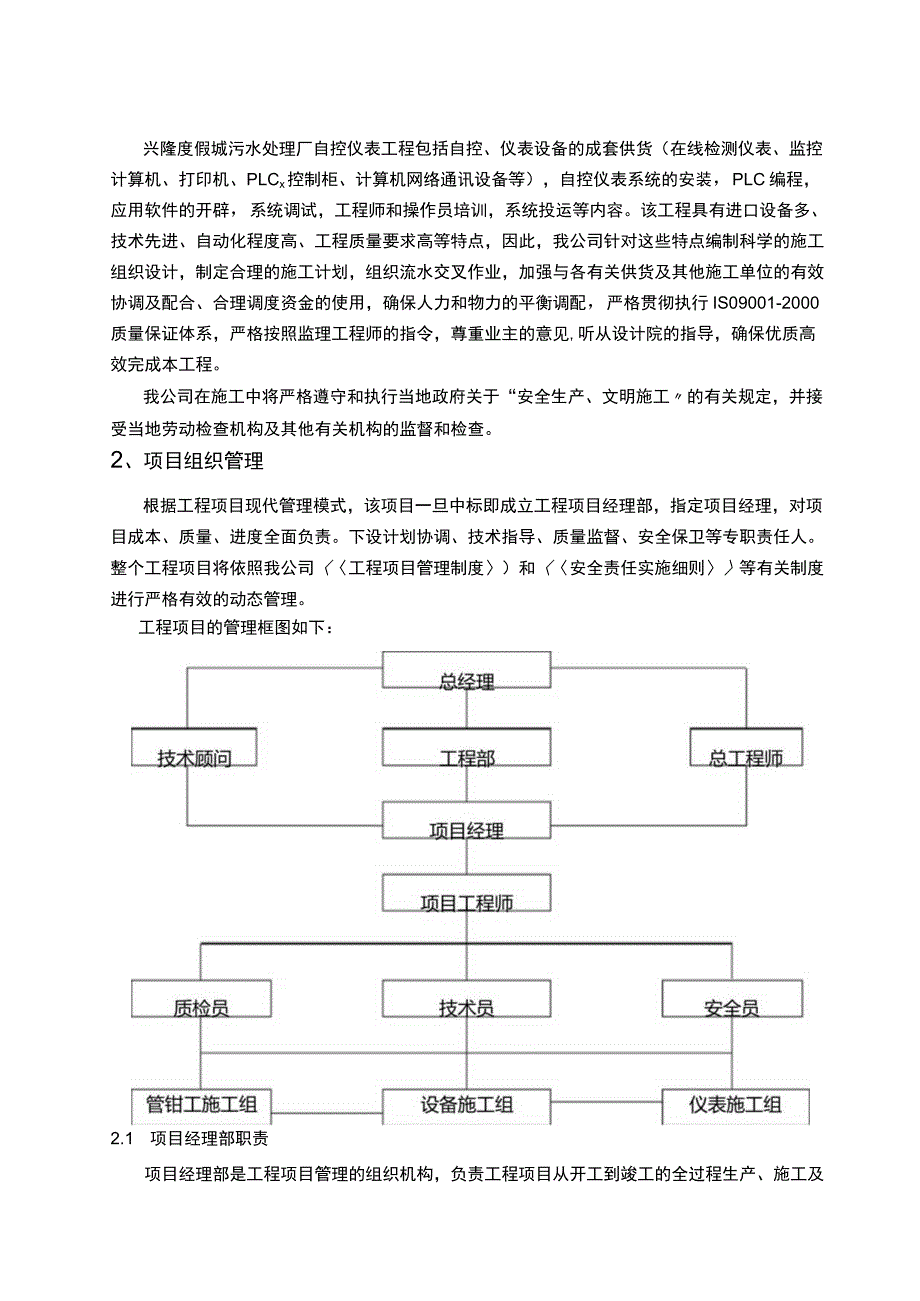

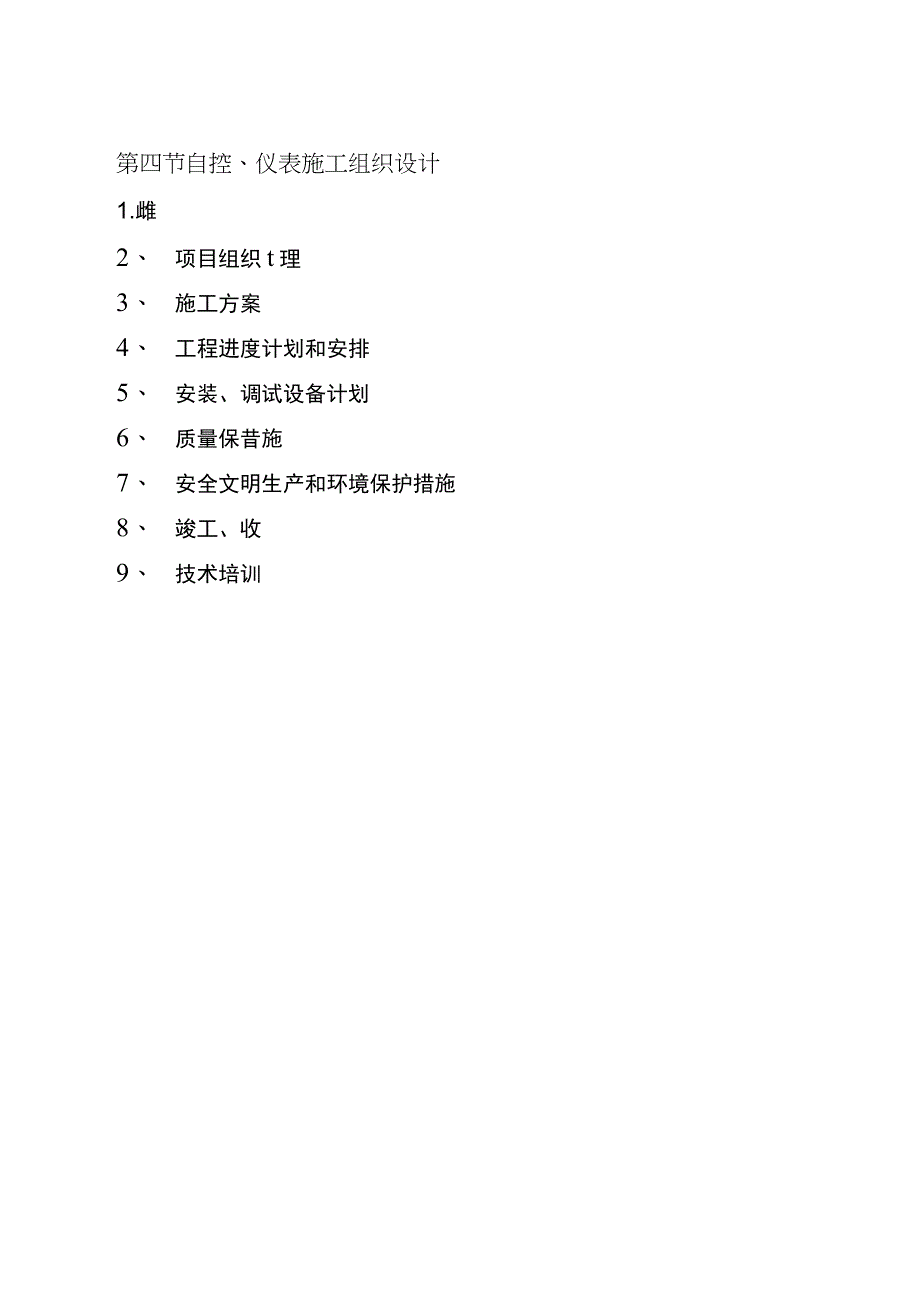

1、第四节自控、仪表施工组织设计1.雌2、 项目组织t理3、 施工方案4、 工程进度计划和安排5、 安装、调试设备计划6、 质量保昔施7、 安全文明生产和环境保护措施8、 竣工、收9、 技术培训兴隆度假城污水处理厂自控仪表工程包括自控、仪表设备的成套供货（在线检测仪表、监控计算机、打印机、PLCx控制柜、计算机网络通讯设备等），自控仪表系统的安装，PLC编程，应用软件的开辟，系统调试，工程师和操作员培训，系统投运等内容。该工程具有进口设备多、技术先进、自动化程度高、工程质量要求高等特点，因此，我公司针对这些特点编制科学的施工组织设计，制定合理的施工计划，组织流水交叉作业，加强与各有关供货及其他施工
2、单位的有效协调及配合、合理调度资金的使用，确保人力和物力的平衡调配，严格贯彻执行IS09001-2000质量保证体系，严格按照监理工程师的指令，尊重业主的意见,听从设计院的指导，确保优质高效完成本工程。我公司在施工中将严格遵守和执行当地政府关于“安全生产、文明施工的有关规定，并接受当地劳动检查机构及其他有关机构的监督和检查。2、项目组织管理根据工程项目现代管理模式，该项目一旦中标即成立工程项目经理部，指定项目经理，对项目成本、质量、进度全面负责。下设计划协调、技术指导、质量监督、安全保卫等专职责任人。整个工程项目将依照我公司工程项目管理制度）和安全责任实施细则等有关制度进行严格有效的动态管理。

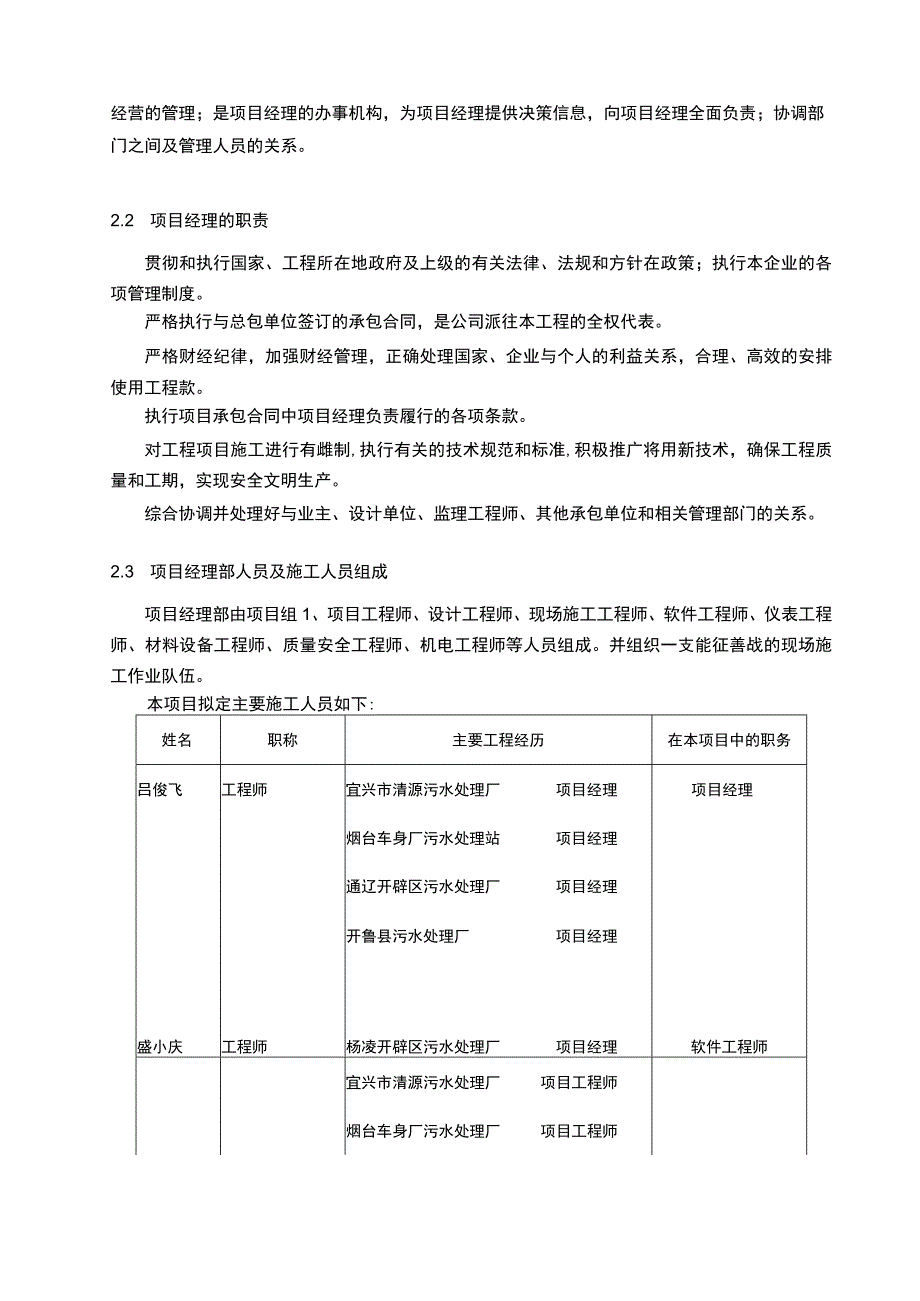

3、工程项目的管理框图如下：2.1 项目经理部职责项目经理部是工程项目管理的组织机构，负责工程项目从开工到竣工的全过程生产、施工及经营的管理；是项目经理的办事机构，为项目经理提供决策信息，向项目经理全面负责；协调部门之间及管理人员的关系。2.2 项目经理的职责贯彻和执行国家、工程所在地政府及上级的有关法律、法规和方针在政策；执行本企业的各项管理制度。严格执行与总包单位签订的承包合同，是公司派往本工程的全权代表。严格财经纪律，加强财经管理，正确处理国家、企业与个人的利益关系，合理、高效的安排使用工程款。执行项目承包合同中项目经理负责履行的各项条款。对工程项目施工进行有雌制,执行有关的技术规范和标准,
4、积极推广将用新技术，确保工程质量和工期，实现安全文明生产。综合协调并处理好与业主、设计单位、监理工程师、其他承包单位和相关管理部门的关系。2.3 项目经理部人员及施工人员组成项目经理部由项目组1、项目工程师、设计工程师、现场施工工程师、软件工程师、仪表工程师、材料设备工程师、质量安全工程师、机电工程师等人员组成。并组织一支能征善战的现场施工作业队伍。本项目拟定主要施工人员如下:姓名职称主要工程经历在本项目中的职务吕俊飞工程师宜兴市清源污水处理厂项目经理项目经理烟台车身厂污水处理站项目经理通辽开辟区污水处理厂项目经理开鲁县污水处理厂项目经理盛小庆工程师杨凌开辟区污水处理厂项目经理软件工程师宜兴市
5、清源污水处理厂项目工程师烟台车身厂污水处理厂项目工程师获嘉县污水处理厂项目工程师殷敏工程师运城富斯特污水处理厂项目经理仪表工程师宜兴市清源污水处理厂项目工程师哈尔滨建成精细化工总厂项目工程师蒋士良工程师宜兴市清源污水处理厂预算工程师电气工程师山东乳山污水处理厂预算工程师3、施工方案3.1 施工前的技术准备污水处理厂自控工程的安装调试是一门专业性很强的综合性技术工作，我公司不仅挑选优秀的工程师加入项目经理部,组织项目组成员认真消化设计院的有关图纸和进口设备的技术资料,充分了解掌握设计意图和全部技术要求，及时向建设单位和设计院提出疑问和建议，参加技术交底会外,我们还要组织本项目专题技术会审,由本公
6、司工程部、质管部等有关专业人员参加，对项目经理?是出的施工方案和自控系统二次设计共同进行会审，编写出设备、材料计划单，提出关键技术处理方案和关键部位的质量控制要求及安装调试的重点注意事项，明确施工工艺，安装标准S检查标准。根据施工图要求,采集、消化相关的施工规范和图册，为安装做精心准氤我公司安装工作遵循的主要施工规范依据是GBJ93-86工业自动化仪表工程施工及验收规范。根据工程实际情况，我公司将进一步完善工程实施计划（本工程施工进度计划及施工机具计划详细见后）。编写材料计划、设备计划、软件编制计划、系统调试计划。按照本公司物质材料的管理制度，主材、设备的采购严格控制在公司供应部,按标书及合同
7、要求组织供货，旨在把住工程中供货的质窗口成本。安装辅材料根据施工现场的情况,可交项目经理部当地采购并承担质量责任。软件编制人员根据设计院工艺自控任务书之要求拟出更为详细的软件控制方案,交业主及设计院审查认可，作为实际编程及调试验收的基本依据。我公司将派出有关人员勘察现场，配合土建和其他有关施工单位。落实予留予埋情况，索要隐蔽工程进度和有关接地电阻测试记录，与业主商定住宿、施工用水、电及现场加工场地、仪表调校室，办理进场前相关手续。根据施工进度安排，项目经理按计划带领施工人员分期分批进入现场，安装用主辅材料、设备也按需用计划分批进入现场，安装工作由点到面逐步展开。3.2 施工方法3.2.1 施工
8、准备工作项目工程师将先熟悉图纸和设备技术资料，进行图纸会审并查阅相关的规范标准,向施工组作技术、质量和安全交底。设备基础验收。按图纸尺寸检查基础的坐标位置和标高，然后依照设备说明书（或者实测）核对预留孔或者预埋件尺寸，均合格后才干进行实际安装。地脚螺栓及垫铁的准备。按设计图纸和设计说明书等资料，对设备需用地脚螺栓及垫铁的,要进行设计，以满足安装要求。3.2.2 设备二次搬运对有包装箱的设备尽可能原封运到安装基础旁，运输过程中将根据包装箱指示确保设备正确放置。设备进厂房超过门的高度时,我公司将及时提出运装方案,特殊是进口设备运输前子细查阅说明书，以免对设备或者建造物等造成不必要的损坏。3.2.3
9、 仪表自控系统设备的安装仪表自控系统的安装内容较多，而且普通在土建基本完工、工艺管道和设备安装达70%以上时仪表自控专业才干大面积展开工作。这时仪表安装工作需要与管道和其他专业立体交叉配合，施工期短，工作量大，技术含量高，这是仪表自控安装的特点，一般的安装程序是：控制室盘、箱、柜安装及现场一次仪表的安装，控制室设备的基础槽钢制作安装，各种管、线槽进出位置的确定、预留孔洞、预埋件的检查,与有关专业配合。现场一次仪表的位置、部件安装和制作。附件蚱与榴暇装，自控仪翅、附件、附属容器、扩大管、穿墙板、保温箱、保护箱的制作安装。控制室设备配管、配线、校线、接线、现场电缆、补偿导线敷设、仪表一次调试，气动
10、管线、拌热管线敷设、阀门安装与研磨等。现场自控仪表就位安装，现场自控仪表与控制室设备的接线、校线。管路支架防腐。管道吹扫、试压与工艺管道设备进行，管道也同时媚试压，气管要保持工艺吹扫干净后在吹扫。试压吹扫完毕后，用孑傲换下厚垫，撤下短节换上调节阀。仪表设备与管路保温。进行回路系统试验和信号联系系统试验。配合工艺单体试运行转。整理安装材料。因此，本仪表自控系统设备的安装严格按照下述顺序进行检测安装；所供设备到达现场后,我方派工程技术人员会同业主、监理单位等有关方面人员一起进行开箱检查，严格按照施工图纸及有关合同核对产品的型号、规格、铭牌参数、厂家、数量及产品合格证，双方共同作好检查记录，签字后作
11、为设备验货依据。如发现问题，及时做好修理更换工作。安装前认真消化施工图和设备的技术资料，对每件设备进行单体校验和性能检查，如耐压、绝缘、尺寸偏差，要及时采取措施，保证设备质量。严格按照施工图、产品说明书及有关的技术标准进行设备安装。施工图纸不足时，根据现场施工的要求，补足必备的施工图纸。仪表的安装应在工艺设备安装基本就序后进行,进场后首先开展的工作应该是取源部件的安装，特殊是工艺管道上的取源部件的安装（如取源接头、取压接头、流量测量元件）。这些取源点、取压点的安装位置都应满足设计要求，不影响工艺管道、设备的媚、冲洗及试压工作。由于仪表、计算机属于精密贵重的设备，在韵！场施工专业多，人员复杂，因
12、此应该注重仪表设备（传感器、变送器）、计算机系统的安全，选择恰当的安装时间在仪表设备整体安装前应作好准备工作。如配电缆保护管敷设,制作仪表安装保护支架，安装仪表保护箱。在工艺设备、土建专业的安装工作基本结束后，现场人员比较有序的情况下，即可进行仪表设备安装。隐蔽工程、接地工程均认真做好施工及测试记录,接地埋设深度和接地电阻值必须严格遵从设计要求，接地线连接密切，焊缝平整，防腐良好。每一个单项工程完工之后,均按有关标准自检，及时做好施工测试、记录、资料归档及完善竣工图等工作，为工程验收做好准备。计算机和1PLC的安装，必须由专业技术人员实施，采取防静电措施，严格执行操懒程。PLC模块安装完后,首
13、先离线检查所有电源是否正常。离线检查PLC程序,逐一检查模块功能及通讯总线、站号、设定及其它控制功能。检查DI、DO、AI、AO接口,检查各路各类信号是否正确传输。上位机安装到位后，检查网络联接情况，上下位机之间的通讯情况及网络总线的安装及保护情况。3.2.4 关键部位仪表的施工方案污水处理厂自控工程除了常规的压力、液位和流量检测仪表外，还有溶解氧仪、PH计，污泥浓度计等水质仪表。常规仪表的安装、调试严格按照仪表安装、调试说明书、施工图及相关规范图册进行，按工艺自控设计要求选取压点、取样点、检测点搞好取源（压）部件、取压管的安装。对于水质仪表及电磁流量计，因安装调试较常规仪表复杂，现根据我方多
14、年污水厂施工经验，特殊提出以下几个关键施工方案。3.2.4.1 电磁流量计的安装与调试流量是污水处理厂主要的工艺参数，电磁流量计是根据法拉第电磁感应定律测量封闭管道中导电液体流量的仪表，目前已广泛应用于污水厂生产工艺中。对电磁流量计的安装与调试我公司提出如下方案：I. 首先根据仪表安装说明书，施工图及有关施工标准，测量确定流量计的安装位置，保证直管段不小于前5D后3DoII. 在流量计井内，气割截下短管，其长度为流量计本体长度、柔口、短管、法兰尺寸及调整尺寸之和。III. 将上游工艺管口排圆，套上法兰（该法兰依据流量计法兰尺寸配套定做）焊接、内外满焊，两至三名焊工同时焊接。注意焊接中变形作用，
15、由点及面。同时焊好下游柔口护筋。IV. 用汽车和吊车将流量计运到流量计井边，先在井底流量计铺好枕木，枕木标高与工艺管底部平齐，安装时起支撑作用。再用吊车将流量计吊进井内，徐徐落在枕木上，靠近上游法兰井并套好螺栓，初步装定好。V. .再将带法兰的下游柔口短管吊到流量计井内，先与流量计法兰连接好，然后调整好流量计、短管与工艺管道，使其基本在同一轴线，再初步收紧柔口。VI. 从上游到下游挨次收紧法兰垫片和柔口，使流量计与管道同轴度达到最佳。VII. 将流量计接地法兰与工艺管道法兰用导线相连并与变送器接地端子一起并入专用接地体上，并要保证测得的接地电阻小于4欧。这样，使得被测液体电位为零电位，传感器与工艺管道为等电位体，符合测量电路的设计要求，使仪表能可靠地工作，提高测量精度，不受外界寄生电势干扰。施工中，将信号电缆与动力电缆分开，提高仪表系统的抗干扰能力。VIII. 传感器接线时，要做好电缆入口密封，防止雨水进入接线盒而导致短路等事故发生。IX. .进行静态调校时，在认真阅读理解仪表资料基础上，参照出厂测试报告和标定值，进行零点校验。校验输入输出对应情况
