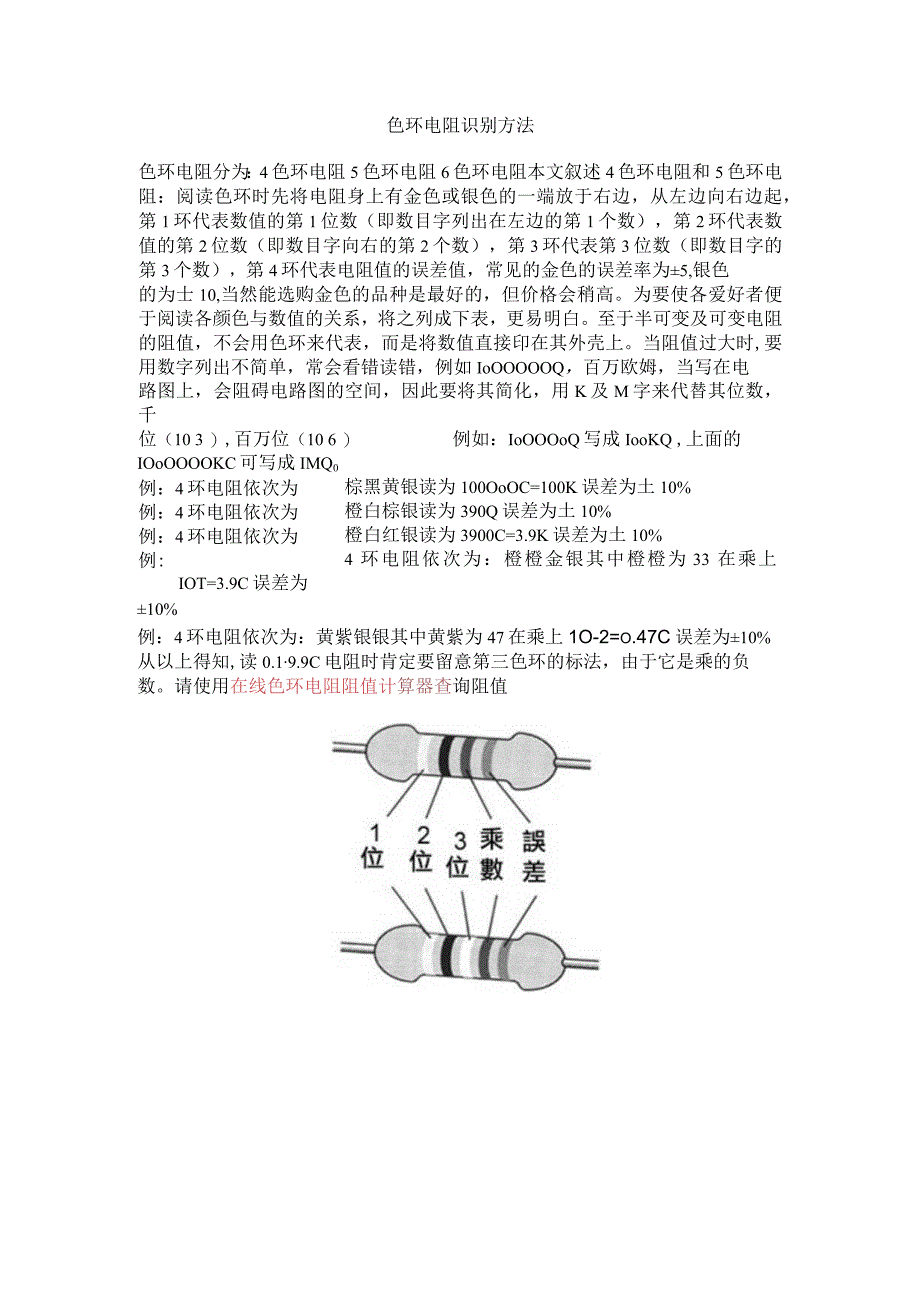

1、色环电阻识别方法色环电阻分为：4色环电阻5色环电阻6色环电阻本文叙述4色环电阻和5色环电阻：阅读色环时先将电阻身上有金色或银色的一端放于右边，从左边向右边起，第1环代表数值的第1位数（即数目字列出在左边的第1个数），第2环代表数值的第2位数（即数目字向右的第2个数），第3环代表第3位数（即数目字的第3个数），第4环代表电阻值的误差值，常见的金色的误差率为5,银色的为士10,当然能选购金色的品种是最好的，但价格会稍高。为要使各爱好者便于阅读各颜色与数值的关系，将之列成下表，更易明白。至于半可变及可变电阻的阻值，不会用色环来代表，而是将数值直接印在其外壳上。当阻值过大时,要用数字列出不简单，常会看
2、错读错，例如IoOOOOOQ，百万欧姆，当写在电路图上，会阻碍电路图的空间，因此要将其简化，用K及M字来代替其位数，千位（10 3 ）,百万位（10 6 ）例如：IoOOOoQ写成IooKQ ,上面的IOoOOOOKC可写成IMQ0例：4环电阻依次为例：4环电阻依次为例：4环电阻依次为棕黑黄银读为100OoOC=100K误差为土10%橙白棕银读为390Q误差为土10%橙白红银读为3900C=3.9K误差为土10%例:4环电阻依次为：橙橙金银其中橙橙为33在乘上IOT=3.9C误差为10%例：4环电阻依次为：黄紫银银其中黄紫为47在乘上1O-2=o.47C误差为10%从以上得知,读0.19.9C

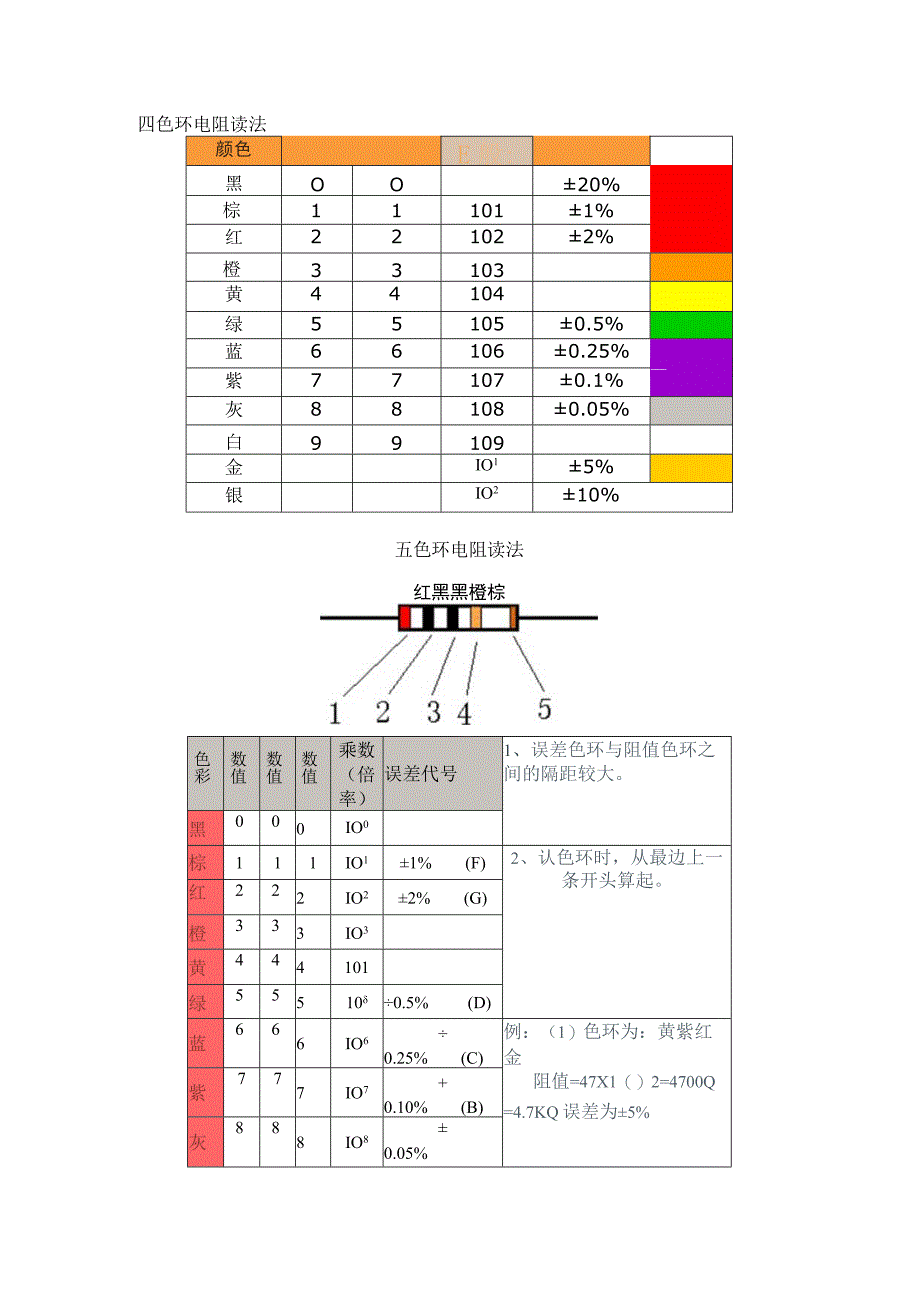

3、电阻时肯定要留意第三色环的标法，由于它是乘的负数。请使用在线色环电阻阻值计算器查询阻值四色环电阻读法颜色E般:黑OO20%棕111011%红221022%橙33103黄44104绿551050.5%蓝661060.25%紫771070.1%灰881080.05%白99109金IO15%银IO210%五色环电阻读法红黑黑橙棕色彩数值数值数值乘数（倍率）误差代号1、误差色环与阻值色环之间的隔距较大。黑000IO0棕111IO11%(F)2、认色环时，从最边上一条开头算起。红222IO22%(G)橙333IO3黄444101绿555100.5%(D)蓝666IO60.25%(C)例：（1）色环为：黄

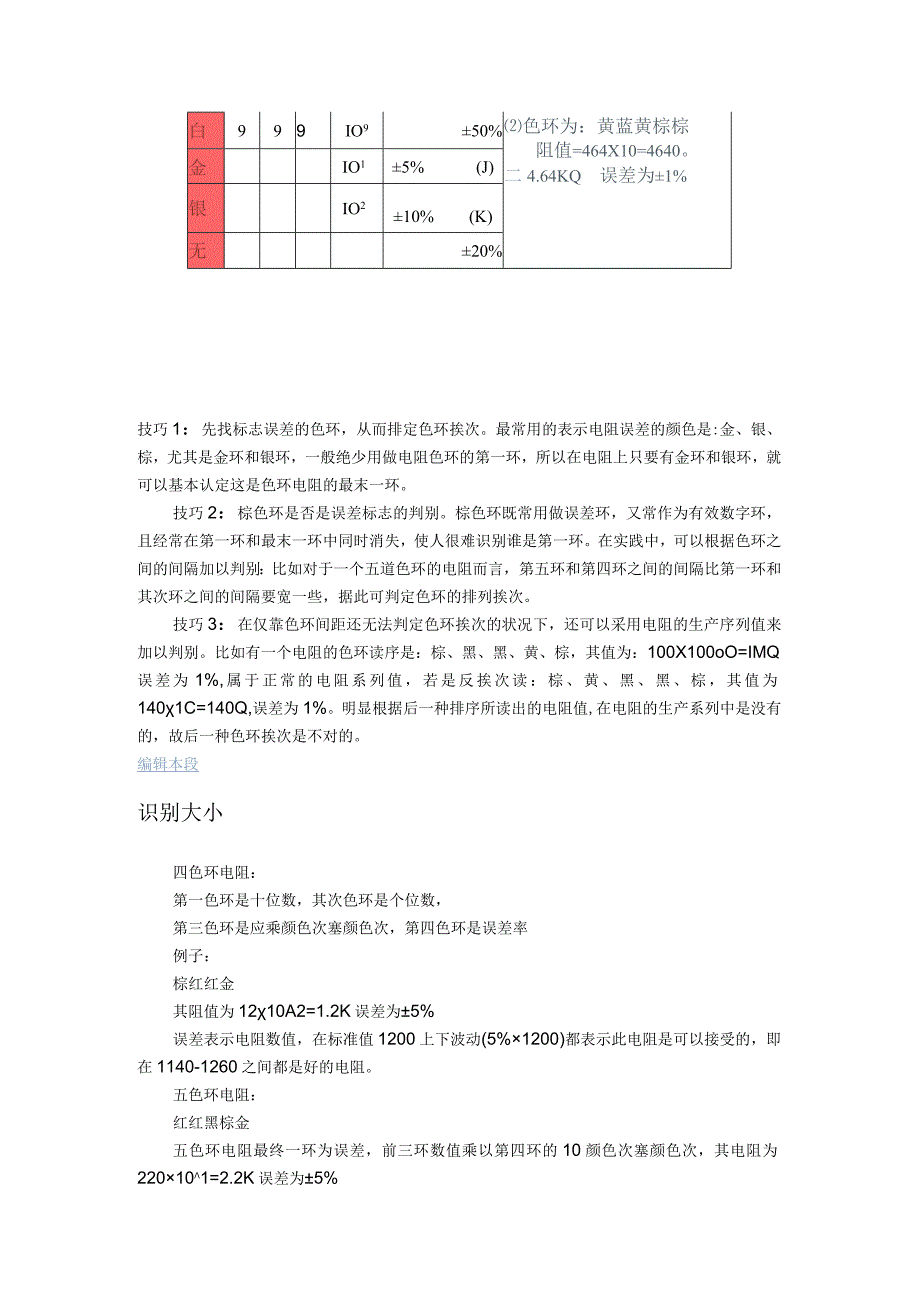

4、紫红金阻值=47X1（）2=4700Q=4.7KQ误差为5%紫777IO7+0.10%(B)灰888IO80.05%白999IO950%色环为：黄蓝黄棕棕阻值=464X10=4640。二4.64KQ误差为1%金IO15%(J)银IO210%(K)无20%技巧1：先找标志误差的色环，从而排定色环挨次。最常用的表示电阻误差的颜色是:金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且经常在第一环和最末一环中同时消失，使人很难识别谁是第一环。在实
5、践中，可以根据色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和其次环之间的间隔要宽一些，据此可判定色环的排列挨次。技巧3：在仅靠色环间距还无法判定色环挨次的状况下，还可以采用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100X100oO=IMQ误差为1%,属于正常的电阻系列值，若是反挨次读：棕、黄、黑、黑、棕，其值为1401C=140Q,误差为1%。明显根据后一种排序所读出的电阻值,在电阻的生产系列中是没有的，故后一种色环挨次是不对的。编辑本段识别大小四色环电阻：第一色环是十位数，其次色环是个位数，第三色环是应乘
6、颜色次塞颜色次，第四色环是误差率例子：棕红红金其阻值为1210A2=1.2K误差为5%误差表示电阻数值，在标准值1200上下波动(5%1200)都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。五色环电阻：红红黑棕金五色环电阻最终一环为误差，前三环数值乘以第四环的10颜色次塞颜色次，其电阻为220101=2.2K误差为5%第一色环是百位数，其次色环是十位数，第三色环是个位数，第四色环是应乘颜色次事颜色次，第五色环是误差率。首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%,银色的代表10%o再从电阻的另一端，找出第一条、其次条色环，读取其相对应的数字，以下图为例，前两条
7、色环都为红色，故其对应数字为红2、红2,其有效数是22。再读取第三条倍数色环，黑1。所以，我们得到的阻值是22x1=22Q假如第三条倍数色环为金色，则将有效数乘以0.1。假如第三条倍数色环为银色，则乘以0.01。色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。色环主要分成两部分：第一部分：靠近电阻前端的一组是用来表示阻值。两位有效数的电阻值，用前三个色环来代表其阻值，如：39,39K,39Mo三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8,698,69.8K,一般用于精密电阻的表示。其次部分：靠近电阻后端的一条色环用来代表公差精度。第一部分的每一条色环都是等距，自成一组，简单和其次部分的色环区分。四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。假如第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。假如电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
