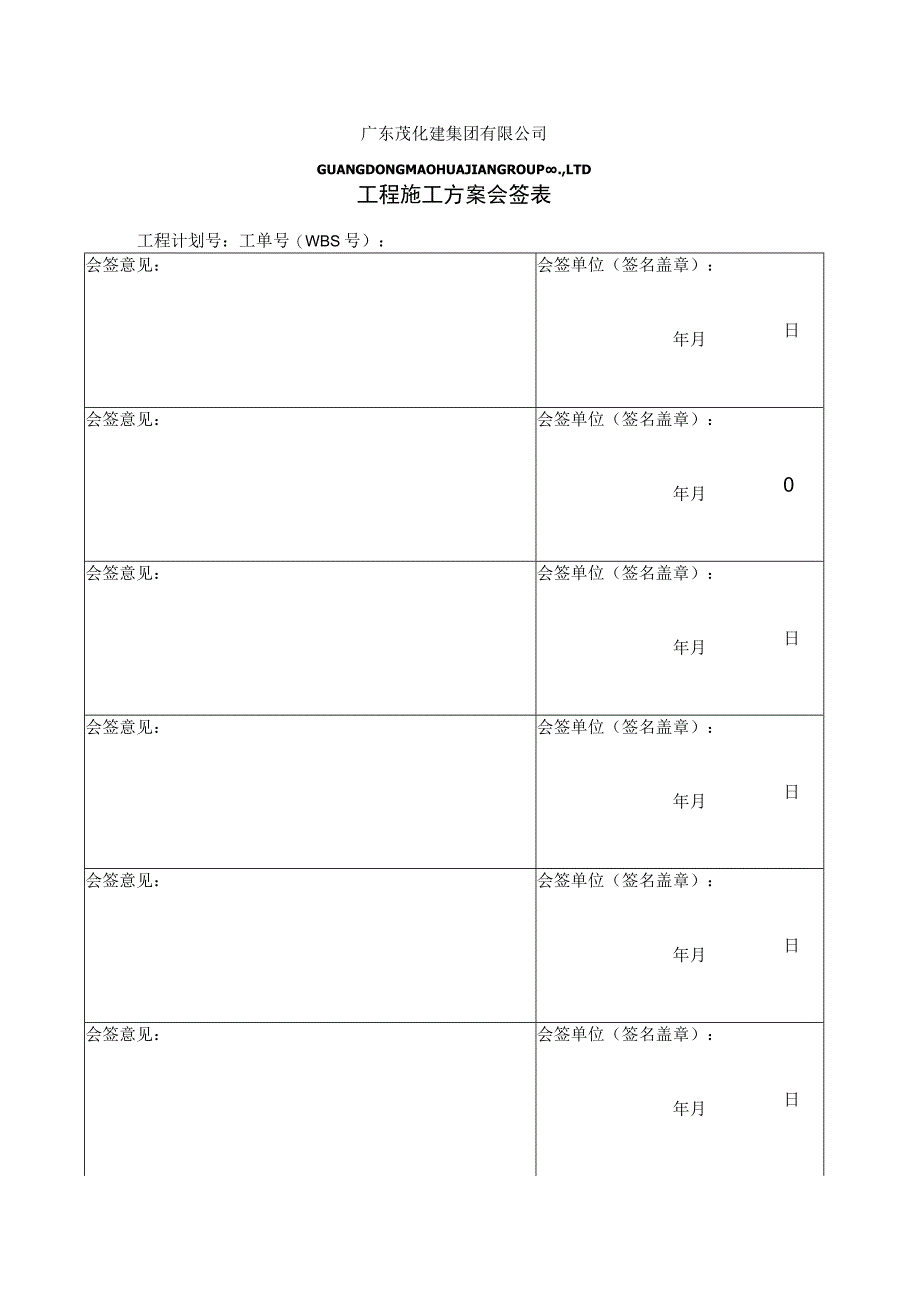

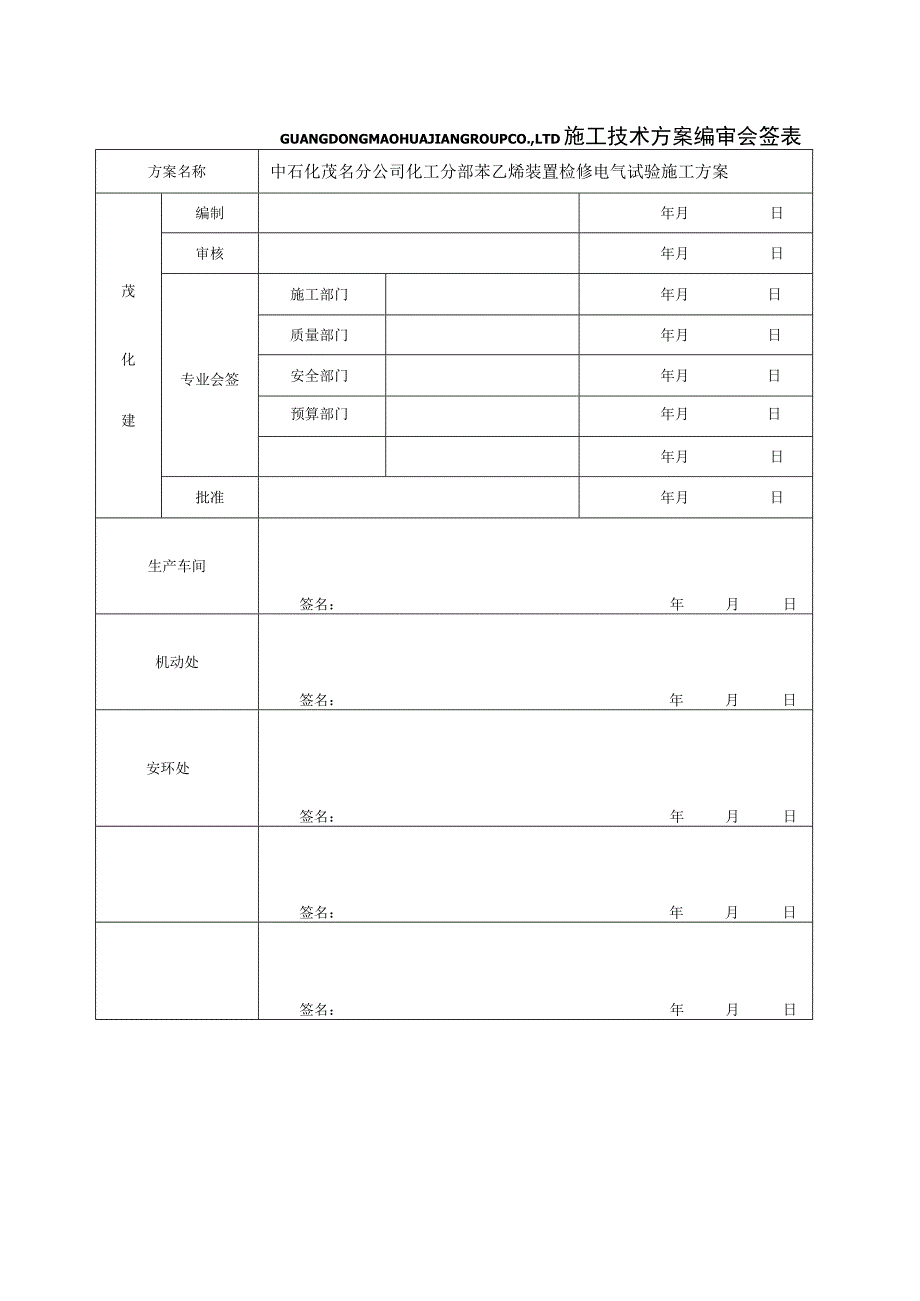

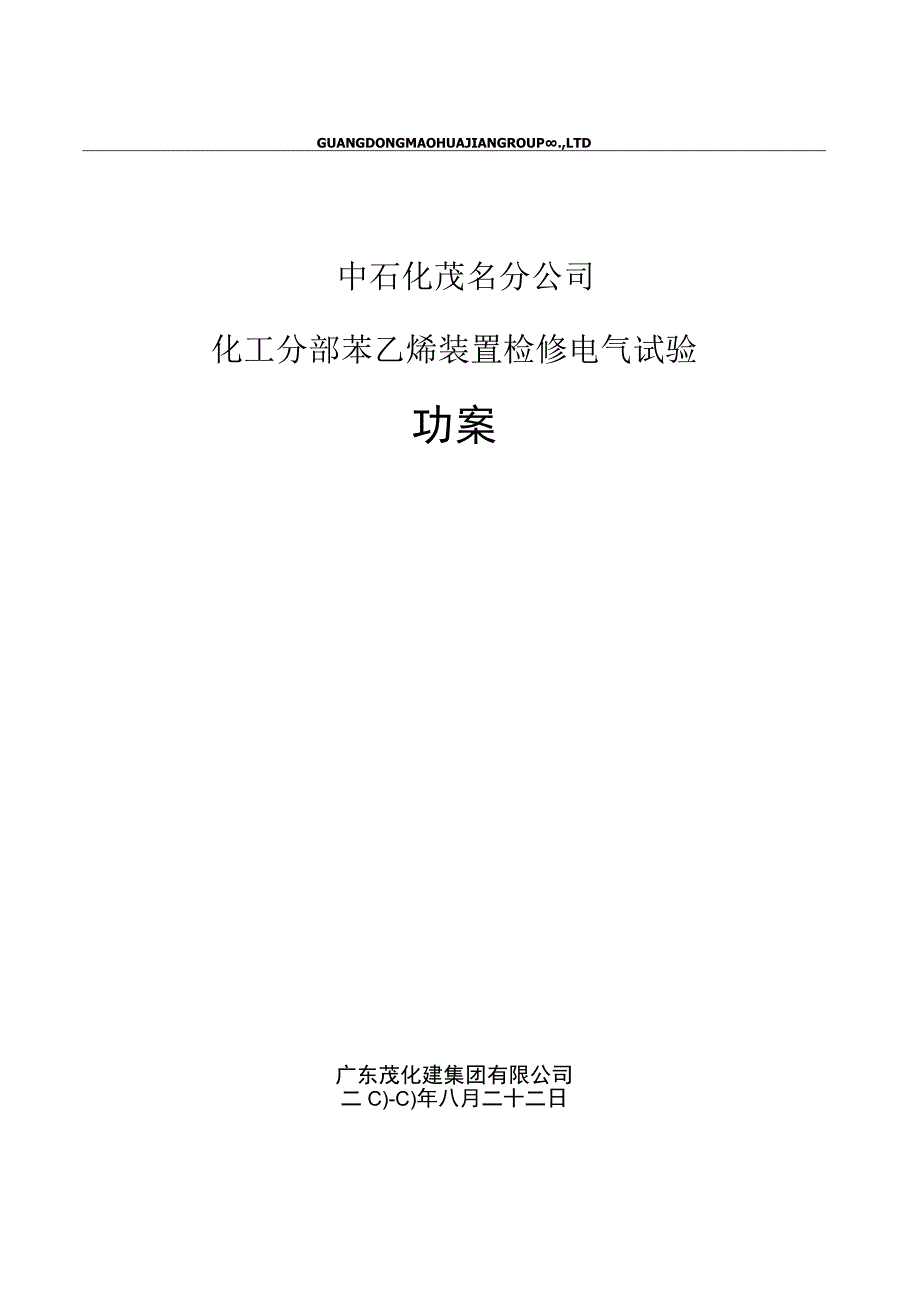

1、GUANGDONGMAOHUAJIANGROUP.,LTD中石化茂名分公司化工分部苯乙烯装置检修电气试验功案广东茂化建集团有限公司二C)-C)年八月二十二日GUANGDONGMAOHUAJIANGROUPCO.,LTD施工技术方案编审会签表方案名称中石化茂名分公司化工分部苯乙烯装置检修电气试验施工方案茂化建编制年月日审核年月日专业会签施工部门年月日质量部门年月日安全部门年月日预算部门年月日年月日批准年月日生产车间签名：年月日机动处签名：年月日安环处签名：年月日签名：年月日签名：年月日广东茂化建集团有限公司GUANGDONGMAOHUAJIANGROUP.,LTD工程施工方案会签表工程计划号：工
2、单号（WBS号）：会签意见：会签单位（签名盖章）：年月日会签意见：会签单位（签名盖章）：年月0会签意见：会签单位（签名盖章）：年月日会签意见：会签单位（签名盖章）：年月日会签意见：会签单位（签名盖章）：年月日会签意见：会签单位（签名盖章）：年月日GUANGDONGMAOHUAJIANGROUPCO.,LTD化工分部检维修工程项目开工表项目名称中石化茂名分公司化工分部电气车间苯乙烯检修电气试验施工方案车间名称苯乙烯施工单位茂化建项目开工日期2022年11月计划完成时间2022年12月工程内容1#、2#低压进线及母联自投试验1#、2#UPS调试及电池蓄电池充放电试验1#、2#直流盘调试及电池蓄电池
3、充放电试验低压电动机再启动试验1-1#柜1#母线PT全套试验1#柜母联副柜全套试验3#柜1#进线全套试验（除继保）3-1#柜1#进线PT全套试验5#柜本所1#变全套试验（除继保）9#柜MGA201全套试验（除继保）11#柜MGBlO2全套试验（除继保）10#柜MGA201S全套试验（除继保）12#柜MGA201SS全套试验（除继保）4#柜2#用线PT全套试验6#柜2#进线全套试验（除继保）6-1#柜2#进线PT全套试验8#柜本所2#变全套试验（除继保）6KV母线耐压试验2#柜母联柜全套试验项组长目安全负责人组技术负责人成员安全监督人施工负责人现场作,k人员需要吊车等大型机具备注目录、市U，1、
4、彳丁Vn，1、2H/51，1四、施工力量的组织管理”,”,”231、-L,9,”，”，“，”，”，3/、，”，”17七、安全、环境、健康管理措施,”18/1、-Hj,3，9,999,，9，9，9，9”，9，9,99”，9，9，9，21一、编制依据1、依据中石化茂名分公司化工分部电气车间提供的图纸、检修任务内容及现场交底。2、我国现行的电气安装技术规范、规定及有关标准。3、依据我公司现有的人力资源、技术水平及装备情况。二、执行规范1 .电气装置安装工程电气设备交接试验标准（GB50150-2022）。2 .建造电气工程施工质量验收规范（GB50303-2002）。三、工程概况本次电气试验对象为苯
5、乙烯变电所高低压柜及柜内设备（除继保）、UPS、直流屏、机电再启动柜。具体实物工程量如下表:序号名称单位数量备汪11#、2#低压进线及母联自投试验套222#UPb调试及电池蓄电池允放电试验套23111#、21包流盘调试及电池蓄电池充放电试套2毁411rrt=4.4114e3小n.电切仇丹尼切IA的H1-1ff1#母纹1I全袋瓜睑4l4-c:JV1L11v011Jc人公公1U7IHqMAW1JTT*士1A裳13#tE.1#班故土-县LA射IjRJ1X/Odu44X-H4CT甚打1OQJ-WtB1#改II金裳讽脸1.a+/UC14Ji加入江#n人RW/口11n3#和平期1#箕上县区施（你维怵C4X
6、1CAACACCT人形、斗必/g4fck/口甚在1Iu5葬怛IVKJAdUl工其Iat也Il环纸怵）44-1XXAACQ4CC*-lHlA./1,ZlZQA11111期柜MCLnUW上其话也（喙继果）inAAaAZ2G4G4：ZXT必/必Z*k口叁1JL乙1CIvrV3TMVOz-lAurrzh?rE/4CJlQILACACC4CG人Nl、/山大/必Zrbk/口、太1IJ112#怛MGA/Ul上县诋擅（陈维IX）会打1WtB已拜曾密rI至窘仗驳AMJO444r入心-4x11A，舲ALk/口、1Io1Ub#tE迈纹生犊诋抱（除继保）4am4p:n24CrrscA柞11IO17OIrH图FXiL戏
7、III工l六强FiFrC火态咨合;青哈隘处fQ修11t18OfftE4s77逮F殳主裳IA的（陆继保）6KV母线耐压试验芸套11192#柜母联柜全套试验套1四、施工力量的组织管理1、施工组织管理机构2、施工力量的安排根据该工程实际情况，电气安装按施工有效工期暂定为30天时间，我公司决定投入1个电工班共12人作为主要施工力量，一旦工程需要，则将本单位其他人员全部投入本次工程施工中去，以确保该工程项目建设任务的顺利完成。3、施工计划统筹技术管理根据化工分部对苯乙烯检修进度的要求，总体检修时间惟独30天，故电气设备试验项目必须在大修期间内提前完成，针对2022年度苯乙烯装置大检修工作量大，时间紧的特
8、点并结合我公司现有的技术力量及设备等具体情况，为全面有效地控制施工进度，及时反映施工动态，更好地平衡各项工程项目进度，我们决定利用施工计划统筹对工程施工进度进行监督管理，以便能及时把握影响工程进度的关键因素，及时组织施工力量进行补救，从而保证工程施工的顺利进行。电气施工计划统筹图详见附表五、施工技术管理(一)前期准备1.技术准备(1)熟悉图纸，学习规范和标准规程，分清施工范围，阅读产品说明书，组织方案交底，使参试人员充分了解设备性能及调试方案。(2)合理安排人员，准备好施工机具和调试仪器、材料。进场前及时将试验设备、参试人员资格向业主报验。(3)设备、材料出库时核对好型号、规格、数量、电压等级
9、,建立出库台账以便核查，切实抓好管理，防止丢失。(4)开关柜、电动机等电气设备调试前准备施工记录用好表格，以便纪录各种试验纪录。(5)编制详细施工方案，施工技术员做好对施工班组的调试技术交底工作，交底必须填写施工交底记录，并签名存档。对施工班组交底后必须提供一份经签名确认的施工交底记录存放在施工班组。3 .施工机具准备(1)根据工程施工的特点及安装量，调配好足够的施工机具，配置好所需的施工机具及做好施工材料备料工作，特殊是工程所需的专用工具。(2)做好施工机具的检、试验及必需的性能试验。(3)所有检验、测量和试验设备必需须经过校验，准确度应符合规定要求。4 .施工人员准备(1)根据工程量及施工
10、工期，做好劳动力的调配及计划。(2)根据所负责的工程项目和内容，有针对性地对施工作业人员进行培训，各工种作业人员必须掌握本工种应知应会理论知识和实操技能。(3)做好从事特殊过程施工人员的培训。起重工、焊工、电工等特殊工种必须持证上岗。（二）主要施工步骤及技术要求本次苯乙烯变电所高、低压开关柜电气试验项目施工，涉及到变电所停电施工作业（需提供高、低压母线全停电或者分段停电）。故此，需请机动部门与生产车间、电气车间联系、协调好，做好停电段母线负荷设备的转移及切换工作，以保证检修期间生产和施工的正常用电。1、电气设备试验内容序号试验项目试验内容备注16KV1#进线和进线PT真空开关、过电压吸收器、电
11、流互感器、电压互感器本体、避雷器1套（全套试验）26KV1#段母线PT电压互感器本体、避雷器1套（全套试验）36KV2#进线和进线PT真空开关、过电压吸收器、电流互感器、电压互感器本体、避雷器1套（全套试验）46KV2#段母线PT电压互感器本体、避雷器1套（全套试验）5高压母联副柜真空开关、过电压吸收器、电流互感器1套（全套试验）6高压母联主柜1套（全套试验）79#柜MGA201真空开关、过电压吸收器、电流互感器、电压互感器1套（除继保）811#柜MGA102真空开关、过电压吸收器、电流互感器、电压互感器1套（除继保）910#柜MGA201S真空开关、过电压吸收器、电流互感器、电压互感器1套（
