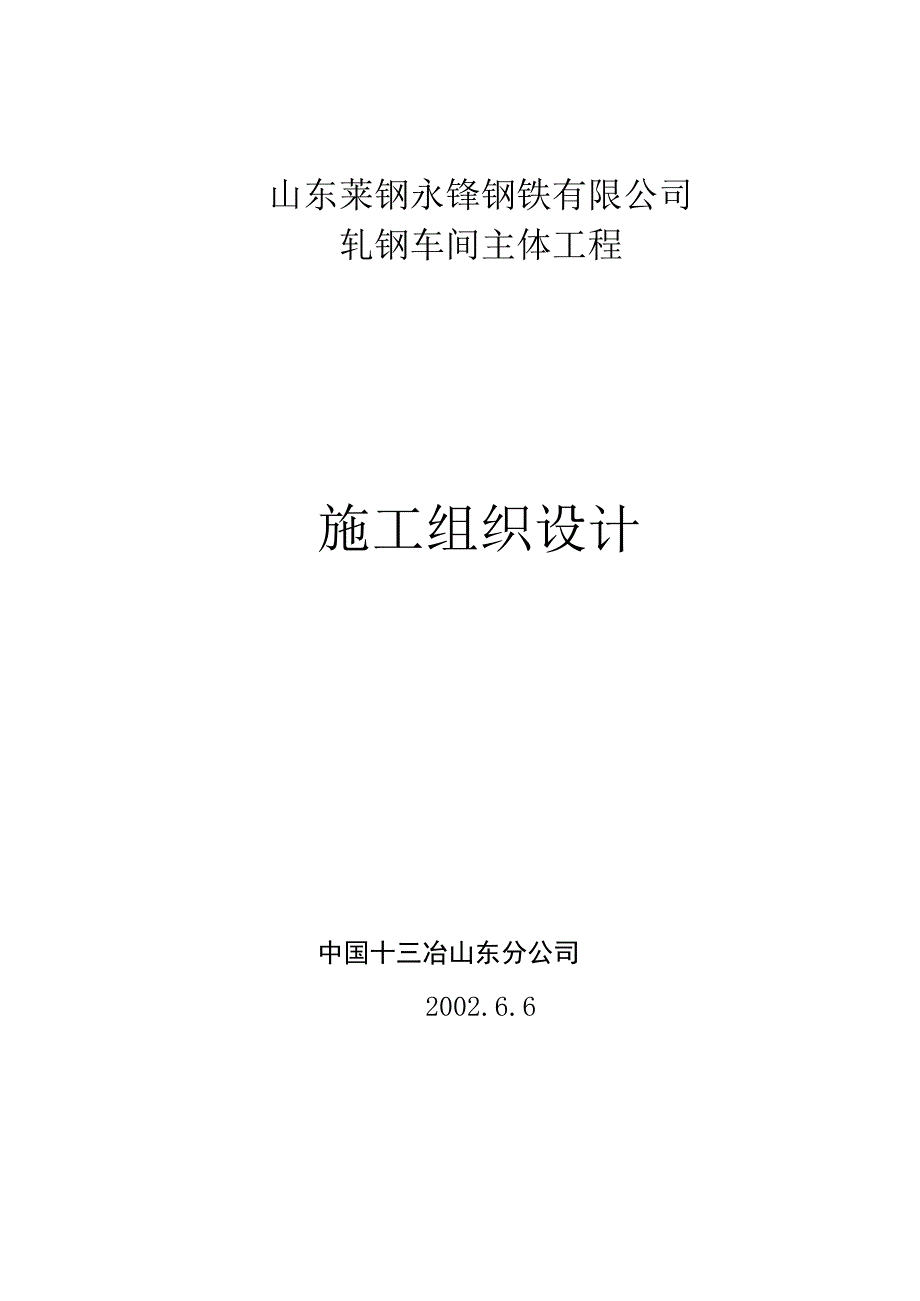

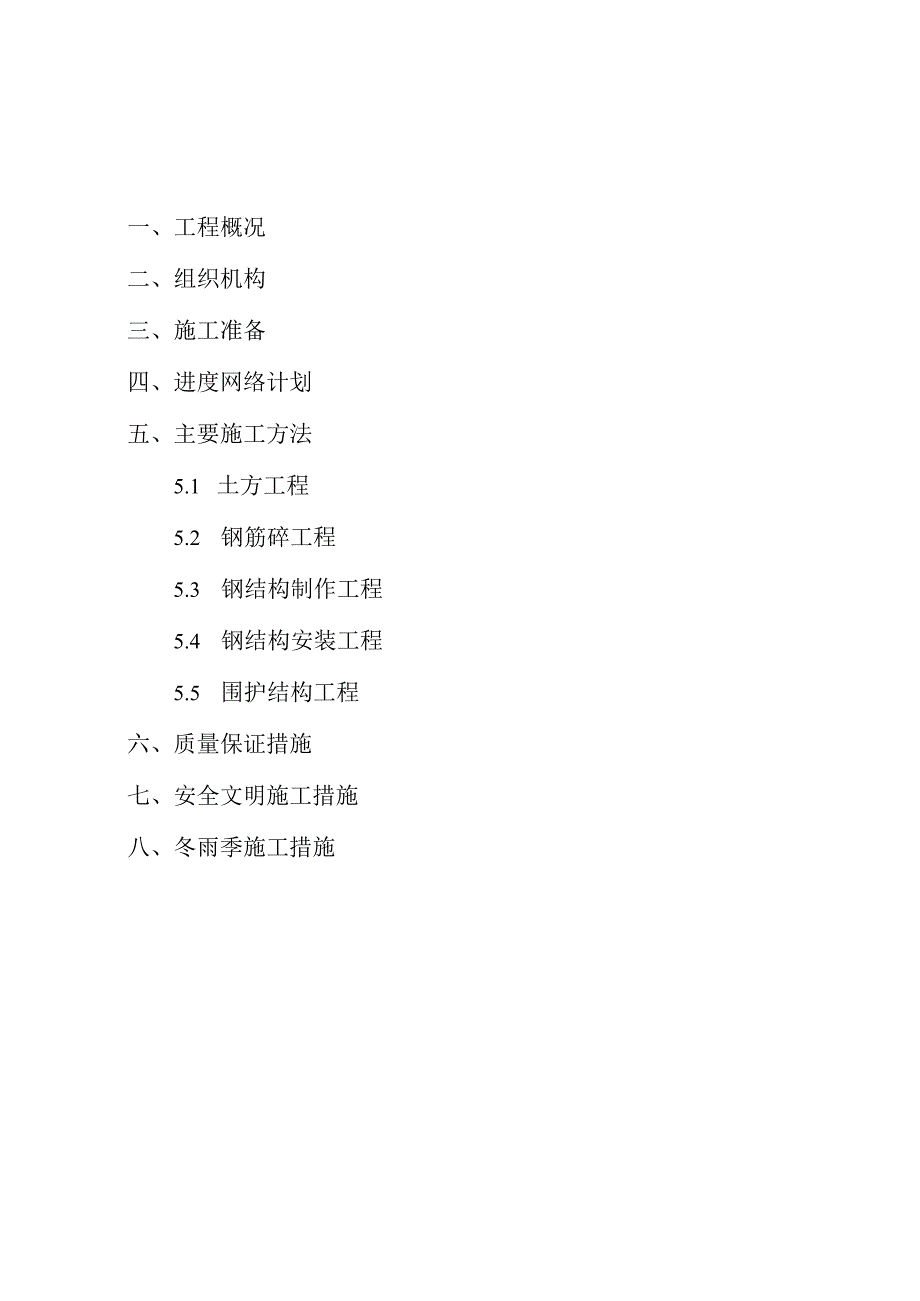

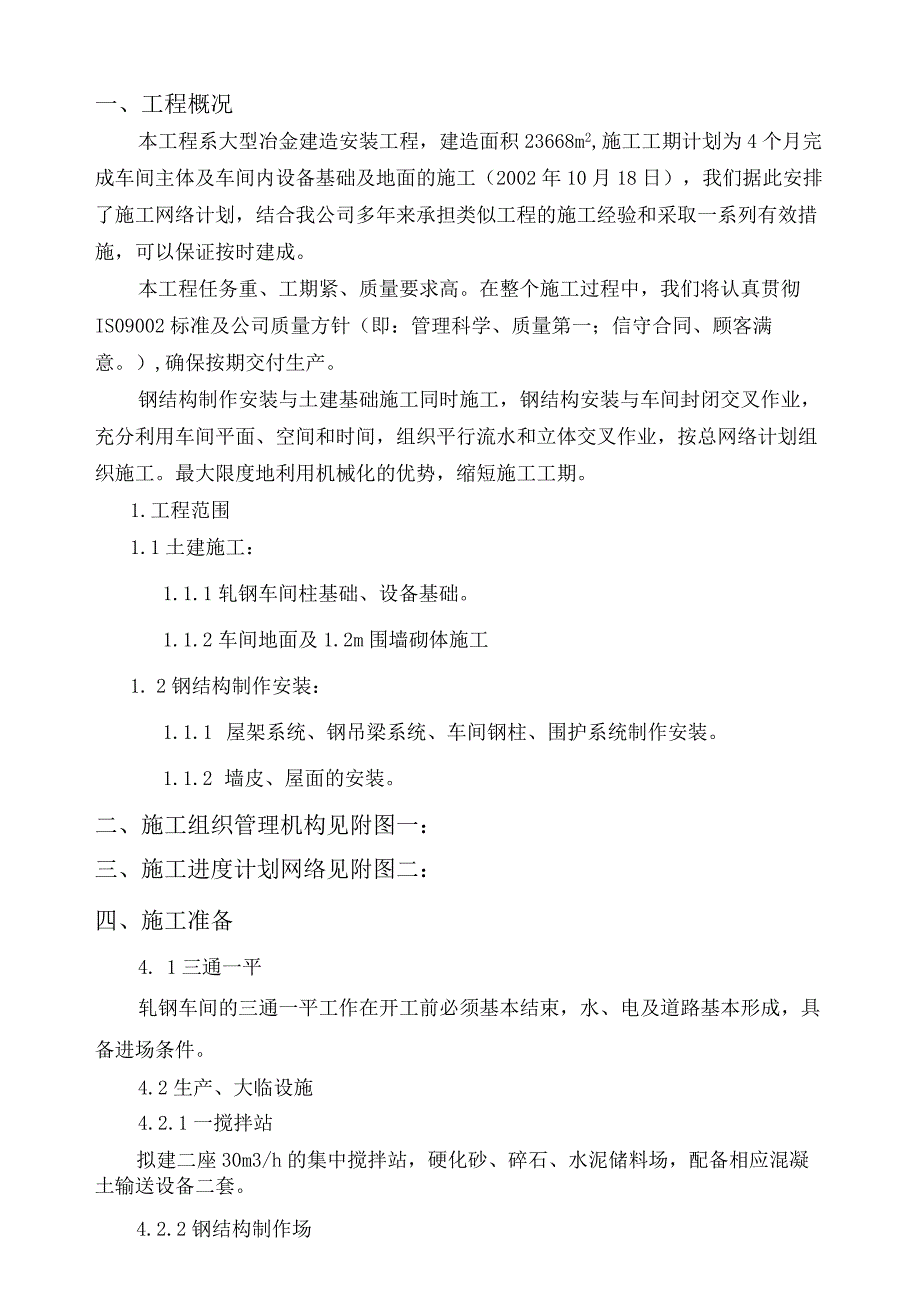

1、山东莱钢永锋钢铁有限公司轧钢车间主体工程施工组织设计中国十三冶山东分公司2002.6.6一、工程概况二、组织机构三、施工准备四、进度网络计划五、主要施工方法5.1 土方工程5.2 钢筋碎工程5.3 钢结构制作工程5.4 钢结构安装工程5.5 围护结构工程六、质量保证措施七、安全文明施工措施八、冬雨季施工措施一、工程概况本工程系大型冶金建造安装工程,建造面积23668m2,施工工期计划为4个月完成车间主体及车间内设备基础及地面的施工(2002年10月18日),我们据此安排了施工网络计划,结合我公司多年来承担类似工程的施工经验和采取一系列有效措施,可以保证按时建成。本工程任务重、工期紧、质量要求高
2、。在整个施工过程中,我们将认真贯彻IS09002标准及公司质量方针(即:管理科学、质量第一;信守合同、顾客满意。),确保按期交付生产。钢结构制作安装与土建基础施工同时施工,钢结构安装与车间封闭交叉作业,充分利用车间平面、空间和时间,组织平行流水和立体交叉作业,按总网络计划组织施工。最大限度地利用机械化的优势,缩短施工工期。1.工程范围1.1土建施工:1.1.1轧钢车间柱基础、设备基础。1.1.2车间地面及1.2m围墙砌体施工1. 2钢结构制作安装:1.1.1 屋架系统、钢吊梁系统、车间钢柱、围护系统制作安装。1.1.2 墙皮、屋面的安装。二、施工组织管理机构见附图一:三、施工进度计划网络见附图
3、二:四、施工准备4. 1三通一平轧钢车间的三通一平工作在开工前必须基本结束,水、电及道路基本形成,具备进场条件。4.2生产、大临设施4.2.1一搅拌站拟建二座30m3/h的集中搅拌站,硬化砂、碎石、水泥储料场,配备相应混凝土输送设备二套。4.2.2钢结构制作场拟建二座700m2平台的制作场,配备两台IOt龙门吊。4.2.3设备库及堆场地方材料(砂石砖等)及钢材直接供应到现场,二、三类物资仓库,物资统一管理,只设一级库,尽量减少中间环节。4.2.4其它生产设施钢筋加工间,拟布置在施工区域附近,但不影响其它工程施工。4.2.5施工用电由甲方负责接至各施工现场。4. 3办公及生活设施办公及生活设施盖
4、活动板房116间,计174Oln2。4.4施工测量控制网依据原有的测量控制点,根据图纸要求设置测量控制网,在开工前半个月做好,以后定期复查。五、主要施工方法5.1土方工程土方开挖的顺序必须根据设计图纸的底标高,按先深后浅的原则进行。独立柱基,根据少挖少填的原则,采用单独开挖。基础开挖采用液压反铲挖掘机挖土,自卸土方车运土方至指定地点,坑底预留200厚人工清底;挖土深度小于4m时,基坑边坡按1:0.75放坡;挖土深度大于4m时,基坑边坡按1:1-1.25放坡。土方回填在地下基础工程施工完毕并验收合格后方可进行,填方土料应符合设计要求;严格控制填土含水量,自上而下分层铺填,每层铺填厚度不宜大于30
5、0mm;大面积回填土施工,采用土方车运土,人工配合推土机整平,压路机压实。小面积回填土施工,采用人工运土、整平,蛙式打夯机夯实。基础深度超过6m,要做基坑支护。基础较深时,基础四周卸荷,卸荷宽度和深度均为45m;如果基础很深时,如IOm摆布,则采用内支撑,基坑深度小于6m时,不作支护。5. 2钢筋硅工程5. 2.1碎搅拌和浇注搅拌采取在施工现场集中搅拌,搅拌站生产能力30m3h,碎浇注使用拖式泵浇注,振动棒振捣。5. 2.2模板工程5. 2.2.1采用定型组合钢模板、U形卡、勾头螺栓连接,不足模数配用木模。以本地租用模板为主,部份由天津基地调运,38X3.5钢管支护,顶丝、对拉螺丝,拉撑。设备
6、基础地脚螺栓的安装控制,必须采取与模板系统、钢筋、支架、脚手架等全分离的独立体地脚螺栓固定架系统。设备基础的螺栓套筒的中心线控制埋设作为质量控制点,应特殊监控。5.2. 2.2大体积碎支摸时,充分考虑对拉钢筋的间距,选用的螺杆直径宜大于或者等于16的钢筋,薄壁型墙体的对拉材料宜用对拉拉板施工以节约钢材。5.2.2.3对于有防水要求的部位,应根据地质资料在低于自然地坪IOmm的对拉螺栓处加钢板止水环。对于有防水要求、厚度在800mm之内挡墙施工缝要采取防水措施,对于顶板厚度在900mm以内的,且高度小于3m,其底模支撑采用钢管支撑铺底,且采用双拓件作支点,厚度在lL5m且高度大于3m的宜采用四角
7、柱支撑,型钢铺底。模板的接缝要均匀,严密,不得漏浆。5.2.3钢筋工程5.2.3.1钢筋集中加工,考虑到施工区段较长,一处加工场不方便,也难保障供应,设备基础比较集中,几乎同时施工,钢筋加工应集中于挨近主轧区位置,设两套钢筋成形设备和相应人员机构。5.2.3.2钢筋网绑扎时,其四周两行钢筋交叉点每点都应绑扎牢,中间部份可梅花式扎牢,相邻绑扎点成八字型,以免歪斜变形。5.2.3.3双层钢筋的“马凳”错开布置,间距约1-1.5mo5.2.3.4钢筋严格检查其质量合格证、复验单,缺一不可,10以上的钢筋应优先采用焊接,直径大于25的钢筋不应采用绑扎接头。5.2.4混凝土工程5.2.41设备基础均属大
