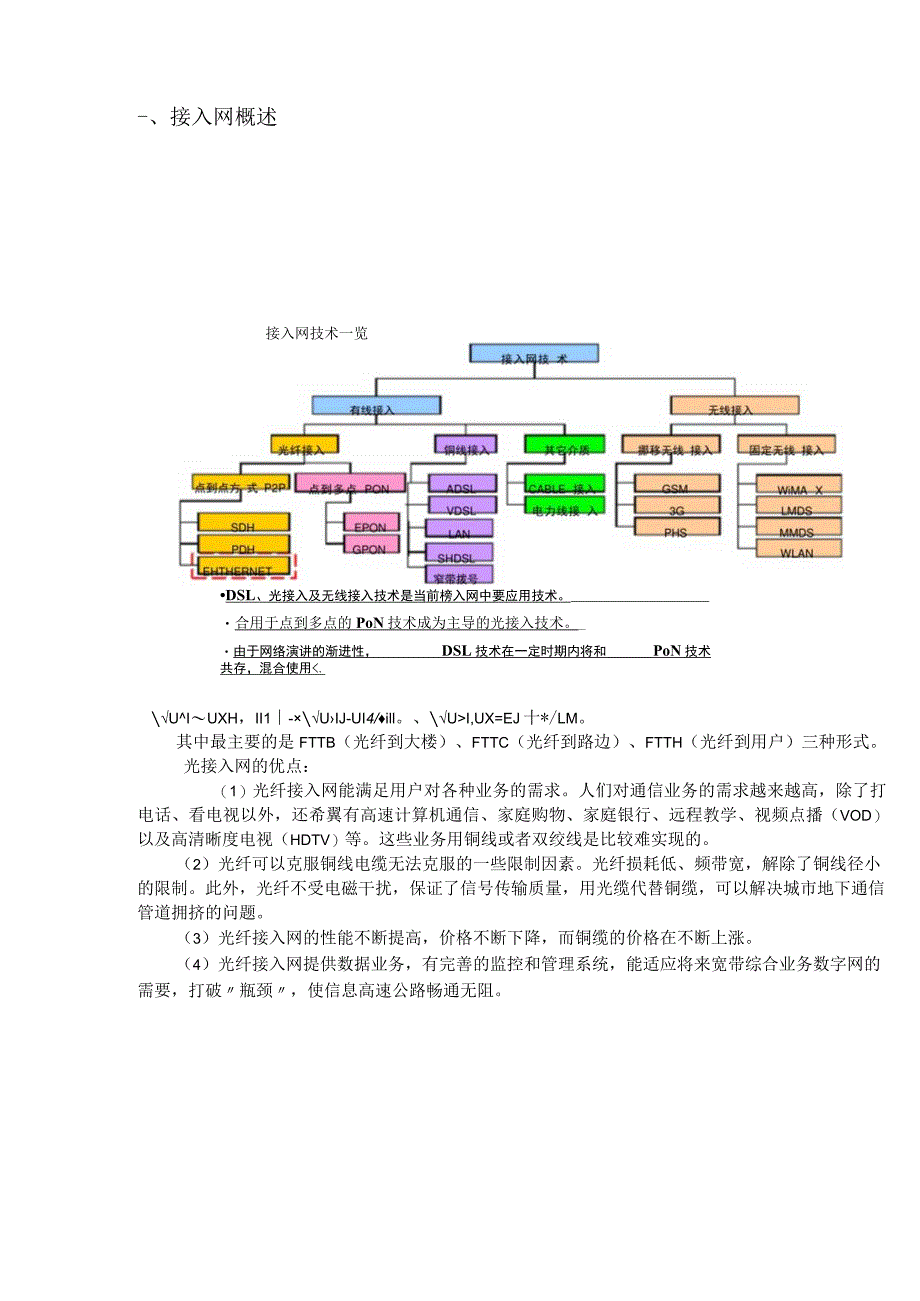

1、-、接入网概述接入网技术一览DSL、光接入及无线接入技术是当前榜入网中要应用技术。合用于点到多点的PoN技术成为主导的光接入技术。_由于网络演讲的渐进性，DSL技术在一定时期内将和PoN技术共存，混合使用I,UX=EJ十*/LM。其中最主要的是FTTB（光纤到大楼）、FTTC（光纤到路边）、FTTH（光纤到用户）三种形式。光接入网的优点：（1）光纤接入网能满足用户对各种业务的需求。人们对通信业务的需求越来越高，除了打电话、看电视以外，还希翼有高速计算机通信、家庭购物、家庭银行、远程教学、视频点播（VOD）以及高清晰度电视（HDTV）等。这些业务用铜线或者双绞线是比较难实现的。（2）光纤可以克服
2、铜线电缆无法克服的一些限制因素。光纤损耗低、频带宽，解除了铜线径小的限制。此外，光纤不受电磁干扰，保证了信号传输质量，用光缆代替铜缆，可以解决城市地下通信管道拥挤的问题。（3）光纤接入网的性能不断提高，价格不断下降，而铜缆的价格在不断上涨。（4）光纤接入网提供数据业务，有完善的监控和管理系统，能适应将来宽带综合业务数字网的需要，打破瓶颈，使信息高速公路畅通无阻。无线接入网的形式（一）固定无线接入固定无线接入是用户终端固定的无线接入。其典型应用就是取代现有有线电话用户环路的无线本地环路系统。有频分多址（FDMA）、时分多址（TDMA）,也有码分多址（CDMA）等（二）挪移无线接入1无线本地环系统
3、（WLL）2蜂窝挪移通信系统3无线通信系统4卫星挪移通信系统无线接入网的优点：1.建网投资费用低，与有线网建设相比，省去不少铜线设备，网络设计灵便，安装迅速，大约几周就可投入使用，加速资金回收。2 .扩容可以因需求而定，方便快捷，防止过量配置设备而造成浪费。3 .运营成本低，无线接入取销了铜线分配网和铜线分接线，也就无需配备维护人员，于是大大降低了运营费用。发展趋势由于DSL技术的接入速率受限于铜线的长度和质量，且不对称的DSL技术无法满足多媒体类业务对上行带宽的需求，光纤到户（FrTH）是宽带接入网的发展方向.应用策略）铜线接入技术）光接入技术）无线接入技术）综合考虑成本因素，当前适宜采用以
4、光纤接入为主、前线接入为辅的综合技术,通过光纤到楼或交接箱（FTTB/FTTCAB）,辅以末端铜线接入（LAN我DSL）,可以有效满足业务需求，充分利用现有驻地网资源.未来可方便将光纤延伸至用户家中.-LAN技术将是解决末端接入的主要技术.-在DSL的新建和力容中将主要采用ADSL2-方式进行建设.-进行VDSL2试点，探索应用模式.一点对点（P2P）光纤接入技术主要用于集团客户的专线接入以及用户密集的小区或行政村接入.一点对多点的PON技术将成为家庭客户接入的主流技术，近期建设可采用EPON.根据技术的发展、设备成熟度以及集团测试情况，逐步犷大GPO、应用范围.-在无线接入技术中，结合目前的
5、发展趋势，应主要采用成熟的“LAN技术，采用IEEE8O2.11G进行速设.二、两江新区接入网主要发展重点EGPRS的引入GPRS/EGPRS网络的优化应以对电路交换网络（GSM）不造成伤害为前提，提供尽可能高的数据吞吐率，提高系统吞吐量，使更多的GPRS/EGPRS挪移台可享受高级的编码方案和更高的实际数据传输速率，使用户只感受到轻微的延迟，并时常保持足够的余量。由于GPRS/EGPRS与GSM之间相互关联、相互制约的关系，考虑到两种业务的特征和当前的业务量比例，GPRS/EGPRS网络优化过程中应遵循以下原则：（1） GPRS/EGPRS的引入需在不影响电路交换网络性能的情况下提高GPRS

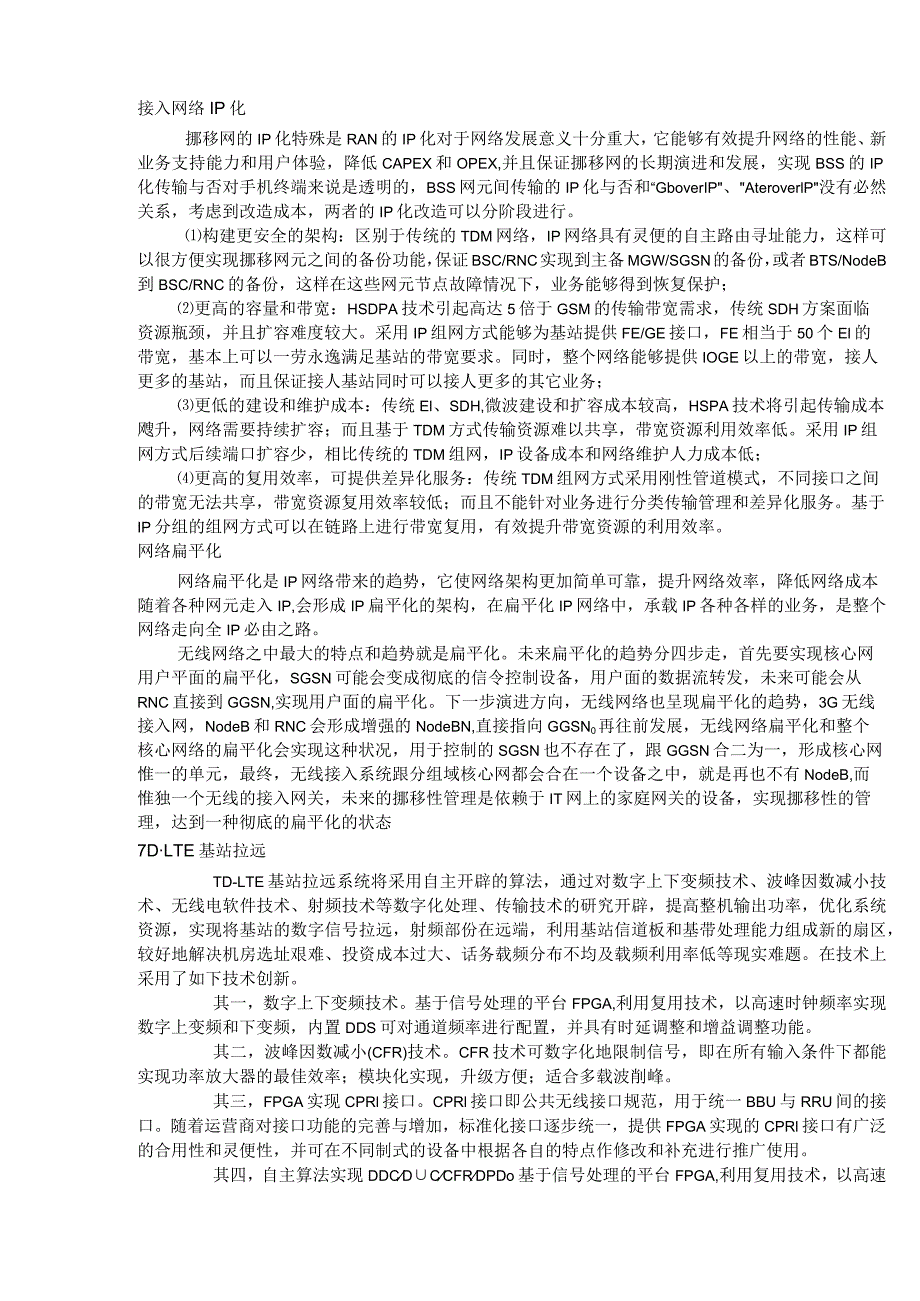

6、的分组交换性能。（2）制定优化方案时，要综合考虑该方案对电路和分组业务的影响，尽量选用对两者都有利的方案。在两者浮现矛盾时，通常采用对话音业务有利的手段。但是在一些特殊地区，特殊时间，允许向分组业务倾斜。（3）调整覆盖，提高整体载干比是提升GSM,GPRS/EGPRS业务质量的共同需要。接入网络IP化挪移网的IP化特殊是RAN的IP化对于网络发展意义十分重大，它能够有效提升网络的性能、新业务支持能力和用户体验，降低CAPEX和OPEX,并且保证挪移网的长期演进和发展，实现BSS的IP化传输与否对手机终端来说是透明的，BSS网元间传输的IP化与否和“GboverIP、AteroverlP没有必然
7、关系，考虑到改造成本，两者的IP化改造可以分阶段进行。构建更安全的架构：区别于传统的TDM网络，IP网络具有灵便的自主路由寻址能力，这样可以很方便实现挪移网元之间的备份功能，保证BSC/RNC实现到主备MGW/SGSN的备份，或者BTS/NodeB到BSC/RNC的备份，这样在这些网元节点故障情况下，业务能够得到恢复保护；更高的容量和带宽：HSDPA技术引起高达5倍于GSM的传输带宽需求，传统SDH方案面临资源瓶颈，并且扩容难度较大。采用IP组网方式能够为基站提供FE/GE接口，FE相当于50个El的带宽，基本上可以一劳永逸满足基站的带宽要求。同时，整个网络能够提供IOGE以上的带宽，接人更多
8、的基站，而且保证接人基站同时可以接人更多的其它业务；更低的建设和维护成本：传统El、SDH,微波建设和扩容成本较高，HSPA技术将引起传输成本飕升，网络需要持续扩容；而且基于TDM方式传输资源难以共享，带宽资源利用效率低。采用IP组网方式后续端口扩容少，相比传统的TDM组网，IP设备成本和网络维护人力成本低；更高的复用效率，可提供差异化服务：传统TDM组网方式采用刚性管道模式，不同接口之间的带宽无法共享，带宽资源复用效率较低；而且不能针对业务进行分类传输管理和差异化服务。基于IP分组的组网方式可以在链路上进行带宽复用，有效提升带宽资源的利用效率。网络扁平化网络扁平化是IP网络带来的趋势，它使网
9、络架构更加简单可靠，提升网络效率，降低网络成本随着各种网元走入IP,会形成IP扁平化的架构，在扁平化IP网络中，承载IP各种各样的业务，是整个网络走向全IP必由之路。无线网络之中最大的特点和趋势就是扁平化。未来扁平化的趋势分四步走，首先要实现核心网用户平面的扁平化，SGSN可能会变成彻底的信令控制设备，用户面的数据流转发，未来可能会从RNC直接到GGSN,实现用户面的扁平化。下一步演进方向，无线网络也呈现扁平化的趋势，3G无线接入网，NodeB和RNC会形成增强的NodeBN,直接指向GGSN0再往前发展，无线网络扁平化和整个核心网络的扁平化会实现这种状况，用于控制的SGSN也不存在了，跟GG
10、SN合二为一，形成核心网惟一的单元，最终，无线接入系统跟分组域核心网都会合在一个设备之中，就是再也不有NodeB,而惟独一个无线的接入网关，未来的挪移性管理是依赖于IT网上的家庭网关的设备，实现挪移性的管理，达到一种彻底的扁平化的状态7DLTE基站拉远TD-LTE基站拉远系统将采用自主开辟的算法，通过对数字上下变频技术、波峰因数减小技术、无线电软件技术、射频技术等数字化处理、传输技术的研究开辟，提高整机输出功率，优化系统资源，实现将基站的数字信号拉远，射频部份在远端，利用基站信道板和基带处理能力组成新的扇区，较好地解决机房选址艰难、投资成本过大、话务载频分布不均及载频利用率低等现实难题。在技术
11、上采用了如下技术创新。其一，数字上下变频技术。基于信号处理的平台FPGA,利用复用技术，以高速时钟频率实现数字上变频和下变频，内置DDS可对通道频率进行配置，并具有时延调整和增益调整功能。其二，波峰因数减小(CFR)技术。CFR技术可数字化地限制信号，即在所有输入条件下都能实现功率放大器的最佳效率；模块化实现，升级方便；适合多载波削峰。其三，FPGA实现CPRl接口。CPRl接口即公共无线接口规范，用于统一BBU与RRU间的接口。随着运营商对接口功能的完善与增加，标准化接口逐步统一，提供FPGA实现的CPRl接口有广泛的合用性和灵便性，并可在不同制式的设备中根据各自的特点作修改和补充进行推广使
12、用。其四，自主算法实现DDCDCCFRDPDo基于信号处理的平台FPGA,利用复用技术，以高速时钟频率实现数字变频、数字削峰等技术，提高模块性能，同时降低消耗的FPGA资源，降低功耗与成本。接入网技术的发展传统的接入网主要以铜缆的形式为用户提供普通的语音业务和少量的数据业务。随着社会经济的发展，人们对各种新业务特殊是宽带综合业务的需求日益增加，一系列接入网新技术应运而生，其中包括应用较广泛的以现有双绞线为基础的铜缆新技术、混合光纤/同轴(FHC)、网技术和混合光纤/无线接入技术、无线本地环路技术(WLL/DWLL)及以太网到户技术ETTH(光纤到路边、光纤到大楼、光纤到Anywhere的统称)
13、+ETTH(EthernetTotheHome)o(1)双绞线为基础的铜缆新技术。当前，用户接入网技术主要是由多个双绞线构成的铜缆组成。耗资较大，怎样发挥其效益，并尽可能满足多项新业务的需求，是用户接入网发展的主要课题，也是电信运营商对付竞争、降低成本、增加收入的主要手段。发展新技术，充分利用双绞线，是电信界始终关注的热点。所谓铜线接入技术，是指在非加感的用户线上，采用先进的数字处理技术来提高双绞线的传输容量，向用户提供各种业务的技术，主要有数字线对增益(DPG).高比特率数字用户线(HDSL)、不对称数字用户线(ADSL)、甚高数据速率用户线(VDSL)等技术。(2)混合光纤/同轴(HFC)
14、网。混合光纤/同轴网是一种基于频分复用技术的宽带接入技术，它的主干网使用光纤，采用频分复用方式传输多种信息，分配网则采用树状拓扑和同轴电缆系统，用于传输和分配用户信息。HFC是将光纤逐渐推向用户的一种新的经济的演进策略，可实现多媒体通信和交互式视象业务。目前，包括ITU-T在内的不少国际组织和论坛正在对下一代的结合MPEG-2和ATM的数字HFC系统进行标准化，这势必会进一步推动其发展。（3） FTTB；FTTC是一种光纤到楼、光纤到路边、以太网到用户的接入方式。它为用户提供了可靠性很高的宽带保证，真正实现了千兆到小区、百兆到到楼单元和十兆到家庭，并随着宽带需求的进一步增长，可平滑升级实现了百
15、兆到家庭而不用重新布线。彻底实现多媒体通信和交互式视象业务等业务。如海军莲宝二里生活小区宽带接入系统采用此技术。(4)无线用户环路接入网。无线用户环路又可称为无线用户接入，它是采用微波、卫星、无线蜂窝等无线传输技术，实现在用户线盲点偏远地区和海岛的多个分散的用户或者用户群的业务接入的用户接入系统。它具有建设速度快、设备安装快速灵便、使用方便等特点。在使用无线的情况下，用户接入的成本对传输距离、用户密度均不敏感。因此对于接入距离较长，用户密度不高的地区非常合用。接入网的发展趋势随着电信行业垄断市场消失和电信网业务市场的开放，电信业务功能、接入技术的不断提高，接入网也伴有着发展，主要表现在以下几点：(1)接入网的复杂程度在不断增加。不同的接入技术间的竞争与综合使用，以及要求对大量电信业务的支持等，使得接入网的复杂程度增加。(2)接入网的服务范围在扩大。随着通信技术和通信网的发展，本地交换局的容量不断扩大，交换局的数量在日益减少，在容量小的地方，改用集线器和复用器等，这使接入网的服务范围不断扩大。接入网的标准化程度日益提高。在本地交换局逐步采用基于V5.X标准的开放接口后，电信运营商更加自由地选择接入网技术及系统设备。(4)接入网应支持更高档次的业务。市场经济的发展，促使商业和公司客户要求更大容量的接入路线用于数据应用，特殊是局域网互连，要求可靠性、短时限的连接。随着光纤技术向
