《钢筋在镁水泥发生锈蚀和两个因素.docx》由会员分享，可在线阅读，更多相关《钢筋在镁水泥发生锈蚀和两个因素.docx（2页珍藏版）》请在第壹文秘上搜索。

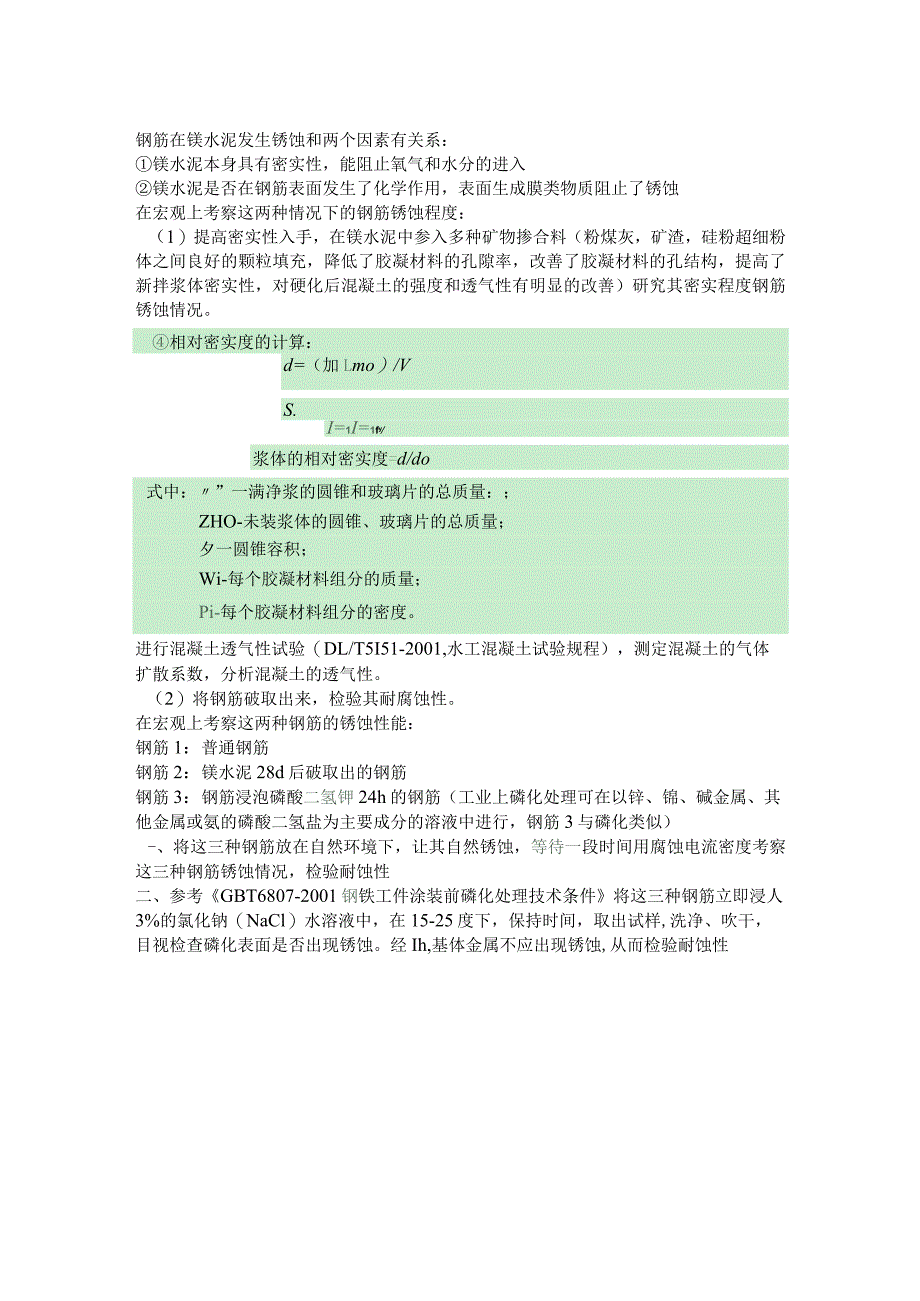

1、钢筋在镁水泥发生锈蚀和两个因素有关系：镁水泥本身具有密实性，能阻止氧气和水分的进入镁水泥是否在钢筋表面发生了化学作用，表面生成膜类物质阻止了锈蚀在宏观上考察这两种情况下的钢筋锈蚀程度：（1）提高密实性入手，在镁水泥中参入多种矿物掺合料（粉煤灰，矿渣，硅粉超细粉体之间良好的颗粒填充，降低了胶凝材料的孔隙率，改善了胶凝材料的孔结构，提高了新拌浆体密实性，对硬化后混凝土的强度和透气性有明显的改善）研究其密实程度钢筋锈蚀情况。相对密实度的计算：d=（加Lmo）/VS.I=1I=1fy浆体的相对密实度=d/do式中：”一满净浆的圆锥和玻璃片的总质量：；ZHO-未装浆体的圆锥、玻璃片的总质量；夕一圆锥容积

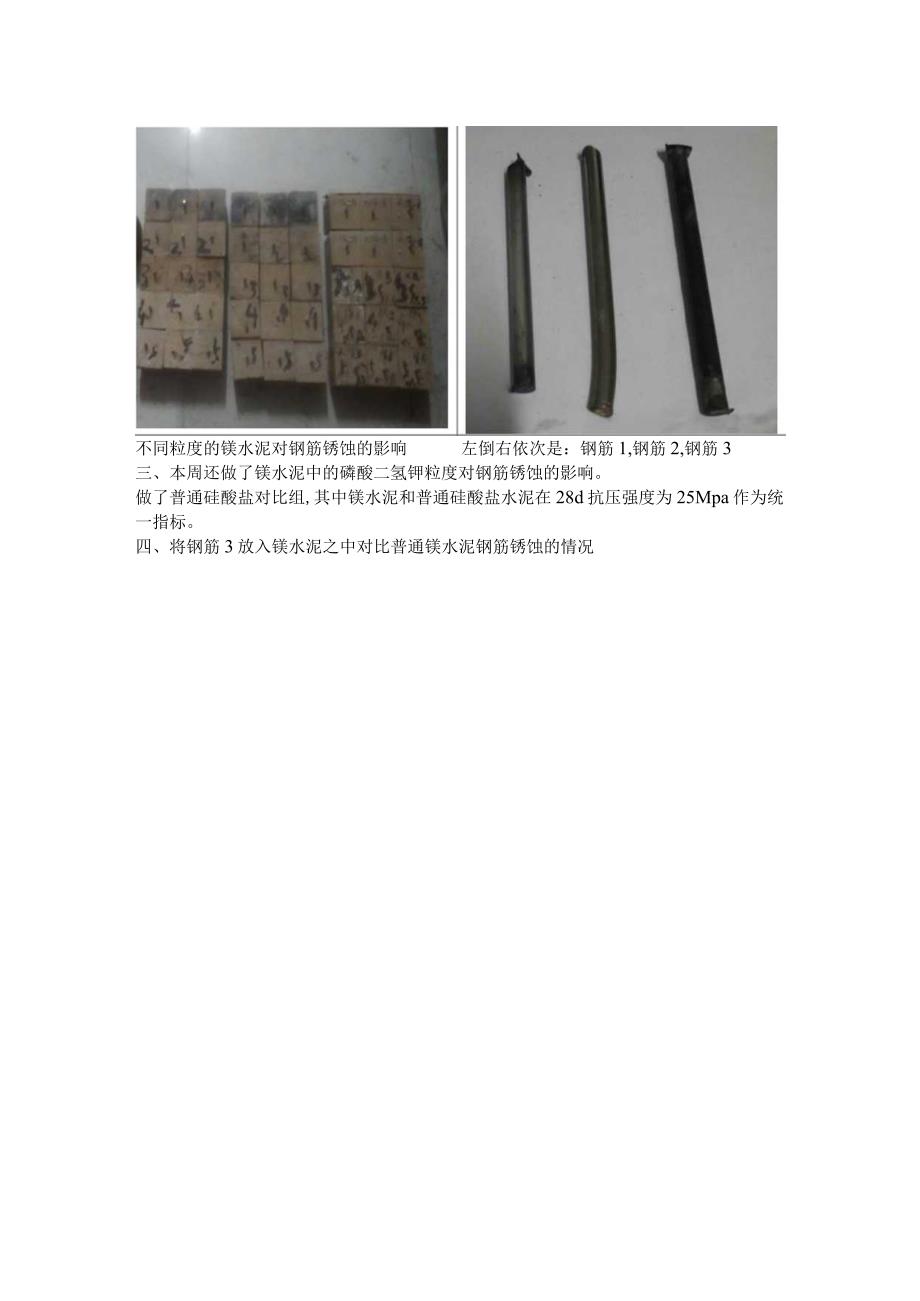

2、；Wi-每个胶凝材料组分的质量；Pi-每个胶凝材料组分的密度。进行混凝土透气性试验（DL/T5I51-2001,水工混凝土试验规程），测定混凝土的气体扩散系数，分析混凝土的透气性。（2）将钢筋破取出来，检验其耐腐蚀性。在宏观上考察这两种钢筋的锈蚀性能：钢筋1：普通钢筋钢筋2：镁水泥28d后破取出的钢筋钢筋3：钢筋浸泡磷酸二氢钾24h的钢筋（工业上磷化处理可在以锌、锦、碱金属、其他金属或氨的磷酸二氢盐为主要成分的溶液中进行，钢筋3与磷化类似）-、将这三种钢筋放在自然环境下，让其自然锈蚀，等待一段时间用腐蚀电流密度考察这三种钢筋锈蚀情况，检验耐蚀性二、参考GBT6807-2001钢铁工件涂装前磷化处理技术条件将这三种钢筋立即浸人3%的氯化钠（NaCl）水溶液中，在15-25度下，保持时间，取出试样,洗净、吹干，目视检查磷化表面是否出现锈蚀。经Ih,基体金属不应出现锈蚀,从而检验耐蚀性不同粒度的镁水泥对钢筋锈蚀的影响左倒右依次是：钢筋1,钢筋2,钢筋3三、本周还做了镁水泥中的磷酸二氢钾粒度对钢筋锈蚀的影响。做了普通硅酸盐对比组,其中镁水泥和普通硅酸盐水泥在28d抗压强度为25Mpa作为统一指标。四、将钢筋3放入镁水泥之中对比普通镁水泥钢筋锈蚀的情况
