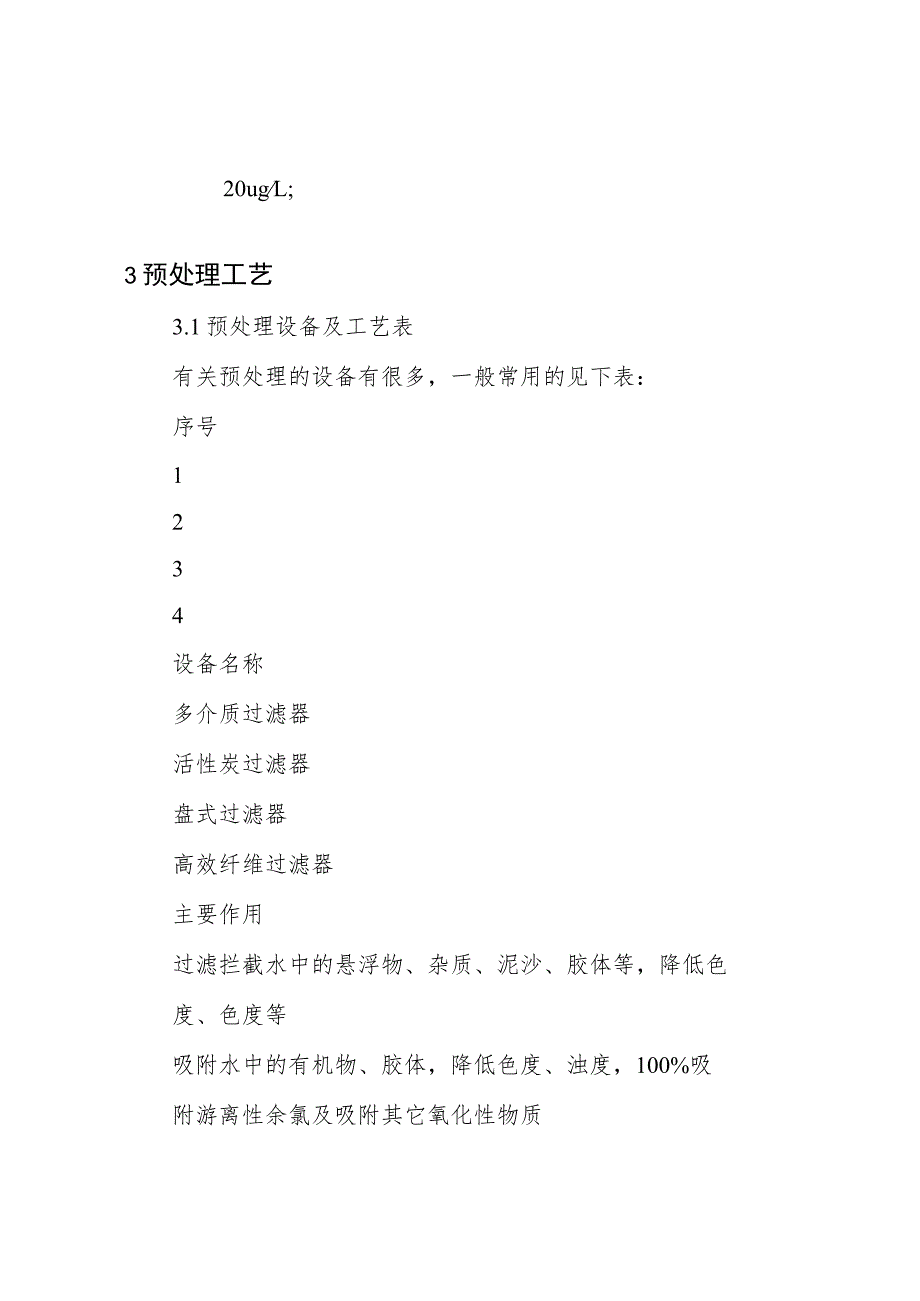

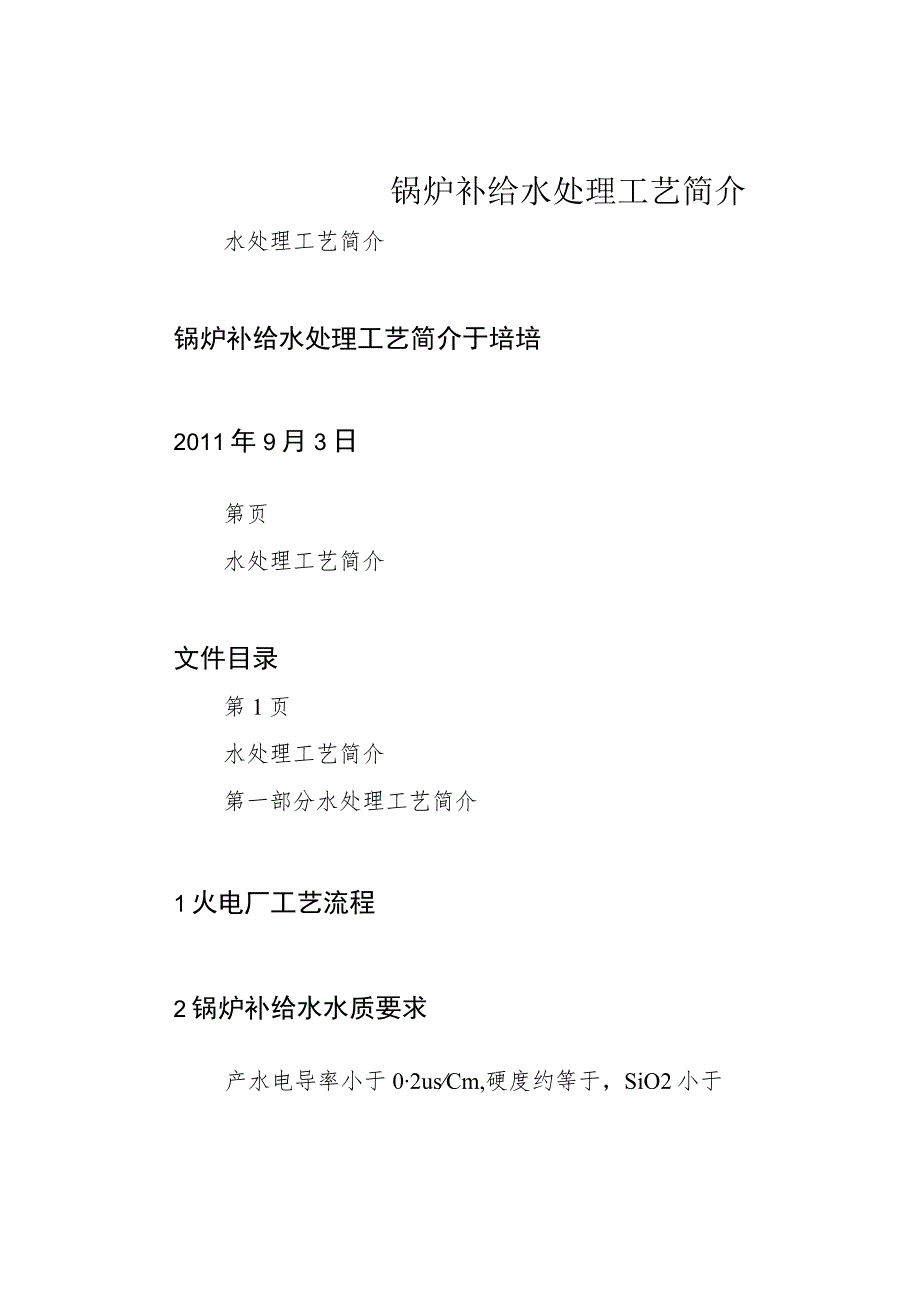

1、锅炉补给水处理工艺简介水处理工艺简介锅炉补给水处理工艺简介于培培2011年9月3日第页水处理工艺简介文件目录第1页水处理工艺简介第一部分水处理工艺简介1火电厂工艺流程2锅炉补给水水质要求产水电导率小于02usCm,硬度约等于，SiO2小于20ugL;3预处理工艺3.1预处理设备及工艺表有关预处理的设备有很多，一般常用的见下表：序号1234设备名称多介质过滤器活性炭过滤器盘式过滤器高效纤维过滤器主要作用过滤拦截水中的悬浮物、杂质、泥沙、胶体等，降低色度、色度等吸附水中的有机物、胶体，降低色度、浊度，100%吸附游离性余氯及吸附其它氧化性物质过滤拦截水中的悬浮物、杂质、泥沙、胶体等，可起到降低色度

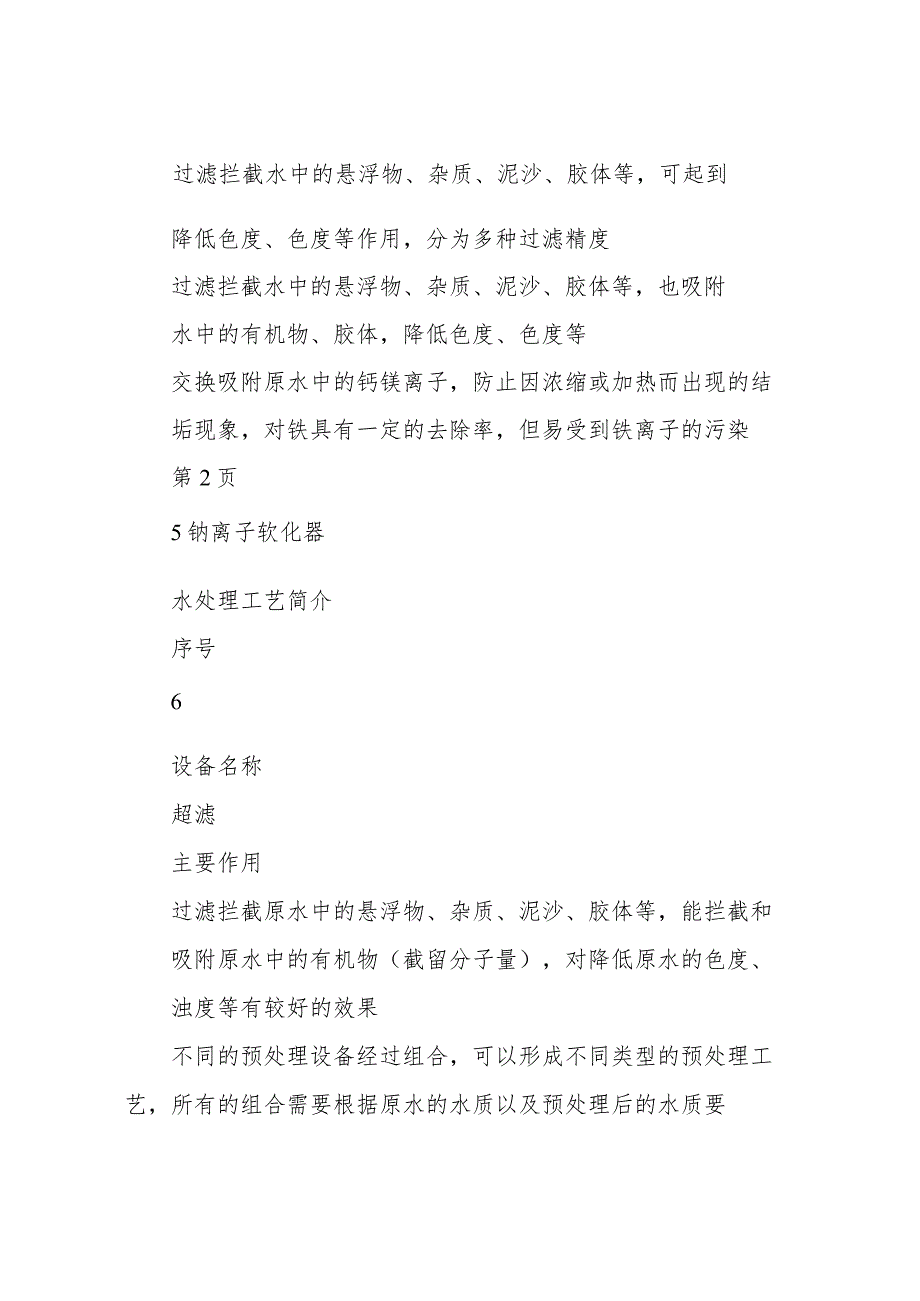

2、、色度等作用，分为多种过滤精度过滤拦截水中的悬浮物、杂质、泥沙、胶体等，也吸附水中的有机物、胶体，降低色度、色度等交换吸附原水中的钙镁离子，防止因浓缩或加热而出现的结垢现象，对铁具有一定的去除率，但易受到铁离子的污染第2页5钠离子软化器水处理工艺简介序号6设备名称超滤主要作用过滤拦截原水中的悬浮物、杂质、泥沙、胶体等，能拦截和吸附原水中的有机物（截留分子量），对降低原水的色度、浊度等有较好的效果不同的预处理设备经过组合，可以形成不同类型的预处理工艺，所有的组合需要根据原水的水质以及预处理后的水质要求确定。经过统计，一般的可以形成以下不同类型的预处理组合工艺：工艺名称多介质过滤器多介质+软化盘滤
3、+软化高效纤维过滤器+软化多介质过滤+活性炭吸附高效纤维过滤+活性炭吸附多介质过滤+超滤多介质过滤+活性炭吸附+超滤盘滤+超滤高效纤维过滤+活性炭吸附+超滤高效纤维过滤+超滤高效纤维过滤3.2预处理工艺组图具体排列组合如下图所示：适用水质（最差）深井水或经过处理后的地表水深井水深井水深井水或经过处理后的地表水深井水或经过处理后的地表水深井水或经过处理后的地表水地表水地表水或者经过处理后的废水地表水地表水或者经过处理后的废水地表水或者经过处理后的废水深井水第3页水处理工艺简介4预除盐工艺4.1 预除盐设备及工艺表一般地，预除盐设备的种类不多，大体如下表:序号1设备名称一级反渗透主要作用对原水中9
4、8%的溶解性离子物质进行拦截；分为多种性质如苦咸水膜、低压膜和超低压膜对原水中99%以上的溶解性离子物质进行拦截；分为多种性质如苦咸水膜、低压膜和超低压膜；一级二级反渗透之间一般都需要增加加碱装置，以去除游离的二氧化碳气体和提高二级反渗透的脱盐率对原水中二价离子可以达到99%以上去除率，操作压力低，一般多用在硬水的软化、饮用水处理或者软化水设备的前级预软化处理2双级反渗透3钠滤由这些预除盐设备可以组成几种工艺，具体如下表：工艺名称保安过滤+一级反渗透适用水质（最差）经过预处理后的水，脱盐率98%保安过滤+一级反渗透+加碱+二级反经过预处理后的水，脱盐率99%以上渗透（1）经过预处理后的水，脱盐
5、率99%以上；保安过滤+纳滤（2）物料浓缩；（3）特种物质分离等；4.2 预除盐工艺组合图说明：一般地，反渗透之前都需要设置一个保安过滤器，以防止大颗粒物质进入反渗透装置，堵塞膜元件。第4页水处理工艺简介5后处理工艺5.1后处理设备及工艺表后处理的设备也有很多，一般常见如下表：序号12设备名称钠离子软化器除碳器主要作用交换吸附反渗透产水中剩余的钙镁离子，在达到水质软化的同时，可以使运行成本降到最低去除反渗透产水中的游离二氧化碳气体，保障后续阴树脂的产水水质和大大延长阴离子交换树脂的再生周期交换吸附反渗透产水中的阳离子，降低产水的含盐量，一般与阴离子交换器配套使用；在处理凝结水的工艺中，一般也采
6、用该设备交换吸附反渗透产水中的阴离子，降低产水的含盐量，一般与阳离子交换器配套使用，当与阳离子交换器配套使用的时候，可以使得产水电导率低于10uscm,硅含量低于100ugL交换吸附反渗透产水中的阴阳离子，降低产水的含盐量，一般可以使得产水电导率低于0.2uscm,硅含量低于20ugL与混床的功能相似，通过电场牵引以及内置的树脂交换吸附进水中的阴阳离子，降低产水的含盐量，一般可以使得产水电阻率达到15M,硅含量低于20ugL,EDI装置对进水有严格的要求，一般采用软化+一级反渗透或者双极反渗透预除盐工艺，EDl在运行的过程中保持连续性，不需要酸碱再生，是膜法水处理的最高端产品,也是最为环保的产
7、品3阳离子交换器4阴离子交换器5混合离子交换器6EDI不同的后处理设备经过组合，可以形成不同类型的后处理工艺，所有的组合需要根据原水的水质以及终端用水的水质要求确定。经过统计，一般的可以形成以下不同类型的后处理组合工艺：工艺名称一级反渗透+软化适用场合原水较硬，且对产水含盐量有一定要求的场合，一般与反渗透配套使用可以大大降低再生时需要的工业盐消耗一级反渗透+脱碳+阳离子交换器+阴原水含盐量较高，而产水水质要求不很高，离子交换器一般与一级反渗透配套使用一级反渗透+脱碳+混合离子交换器原水含盐量不高，而产水水质要求较高一级反渗透+脱碳+阳离子交换器+阴原水含盐量较高，产水水质要求较高，且比离子交换
8、器+混合离子交换器较关注系统运行安全以及连续性双级反渗透+混床原水含盐量较高，产水水质要求较高,且比第5页水处理工艺简介工艺名称适用场合较关注系统运行安全以及连续性原水含盐量较高，产水水质要求较高，且比较关注系统技术含量以及关注环保双级反渗透+EDI5.2后处理工艺组合图6系统加药处理对于一些水质较差的系统，需要对原水进行药剂处理，一般地系统加药有以下几种：序号1设备名称主要作用消除原水中微生物、细菌的影响；所投加的药品一般为次氯酸钠加药装置次氯酸钠，有时候也投加非氧化性杀菌次氯酸钠的投加量一般为2-6ppmo消除原水中的氧化性物质的影响；一般使用在自来水或前级有氧化性杀菌剂加入的场合，在较大
9、的水处理系统，为降低系统的造价（不设置活性炭过滤器）往往使用该设备；还原剂的投加量一般为次氯酸钠投加量的4倍以上。将原水中的细小颗粒捕捉在一起变大，从而易被过滤设备拦截去除；所投加的药品一般为PAC（聚合氯化铝），一般使用在地表水、循环水为水源的系统或者悬浮物含量较高的深井水系统；絮凝剂的投加量一般为l-6ppm,具体的投加量要根据原水做实验取得。2还原剂加药装置3絮凝剂加药装置4加酸装置一般使用在进水PH值较高，切碳酸盐硬度较高的水系；第6页水处理工艺简介序号设备名称主要作用通过PH值得调整，可以大大降低反渗透浓水侧碳酸盐的结垢倾向，与阻垢剂配套使用，可以提高反渗透系统的运行安全以及降低药剂
10、的投加费用；一般投加的酸为盐酸，而在一些特殊系统如医药系统（设备选用的是不锈钢）所投加的为硫酸；加酸装置一般都采用自动控制的方式，利用调整后的PH值来控制酸的投加量。一般在一级反渗透装置前使用，主要是为了防止反渗透浓水侧出现结垢；就目前的运行方式而言，阻垢剂是最为经济的一种控制反渗透浓水结垢的方法；阻垢剂的投加量一般在3-5ppm,需要利用阻垢剂计算机软件根据原水水质全分析、反渗透的回收率等来计算取得。一般使用在双级反渗透系统中，主要作用是将一级反渗透产水的PH值调整到需要的值，以提高二级反渗透装置的脱盐率及去除游离二氧化碳气体。加碱装置一般选择的是氢氧化钠（分析纯）；加碱装置一般都采用自动控
11、制的方式，利用调整后的PH值来控制碱的投加量。PH值一般控制在7.5-8.3左右一般使用在除盐水供水部分，通过加氨来调节除盐水的PH值，使其满足锅炉进水的要求；氨一般采用的是液氨或者氨水；对于一个100th的系统，每月所投加的液氨大体在20Okg左右。加氨装置一般都采用自动控制的方式，利用调整后的PH值来控制氨的投加量。PH值一般控制在8.8-9.2左右5加阻垢剂装置6加碱装置7加氨装置第7页水处理工艺简介第二部分：典型工艺介绍及设备说明1典型处理工艺反渗透+混床工艺1.2超滤+反渗透+混床第8页水处理工艺简介1.3 超滤+双极反渗透+EDI2处理设备说明2.1 配置换热器的作用反渗透膜在实际
12、运行的过程中，产水量和运行压力受温度的影响非常大；在温度比较低时，就需要较高的操作压力，在相同的产水量下，温度越低，操作压力越大；在相同的操作压力下，温度越高，产水量越大。下图为温度和产水量（单只膜）的关系：由图中的曲线关系式可以知道，温度每上升或下降1,产水量将上升或下降003-0.05th（标准化单只膜lth）,因此,恒定的水温对反渗透长期稳定运行是非常必要的和关键的。反渗透膜元件对进水水温有一个范围要求值（5C-45C）,增加换热器装置后，能够将温度基本上控制在25。C左右，在保障系统稳定运行的同时，也极大地保证了系统的安全。第9页水处理工艺简介2.2 多介质过滤器多介质过滤器适用于清除
13、水中的悬浮物、胶体以及机械杂质。滤料采用精制石英砂和无烟煤，过滤器在原水悬浮物小于20mgL的情况下，出水悬浮物小于2mgL,工作压力小于0.6MPao2.2.1 多介质过滤器工作原理多介质过滤器内填精制石英砂和无烟煤，由于采用不同颗粒的大小滤料，从而形成了从上到下、由小而大的依次排列顺序；当水从上流经滤层时，水中部分的固体悬浮物质进入上层滤层滤料形成了微小的孔眼，受到吸附和机械阻留作用被滤料的表面层所截留。同时这些被截留的悬浮物质之间又发生重叠和架桥等作用，就好象在滤层的表面形成一层薄膜，继续过滤着水中的悬浮物质，就形成了所谓的薄膜过滤。配置视镜利于反洗观察设置进气中排使反洗更加彻底多介质过
14、滤不仅有薄膜过滤的作用，还有渗透过滤作用。即当水进入中间滤层也有这种截留作用。此外，由于滤料彼此之间紧密地排列，水中的悬浮物质颗粒流经滤层中那些曲曲弯弯的孔道时，就有着更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物质在滤料的颗粒表面与絮凝体相互黏附，从而发生接触混凝过程。222多介质过滤器综合说明由多介质过滤器的过滤机理可以知道，架桥过滤作用是多介质过滤器最为重要的，其利用初期截留的污染物形成一层过滤薄膜，来拦截于其本身粒径相当的污染物，过滤精度会越来越高，过滤效果也会越来越好。但是，水在透过过滤薄膜的过程中，会在薄膜两侧形成一定的压力差，当压力差变得越来越大的时候，一些被截流的
