镁水泥耐水性试验.docx

上传人:p** 文档编号:344763 上传时间:2023-08-03 格式:DOCX 页数:5 大小:148.45KB
下载 相关 举报

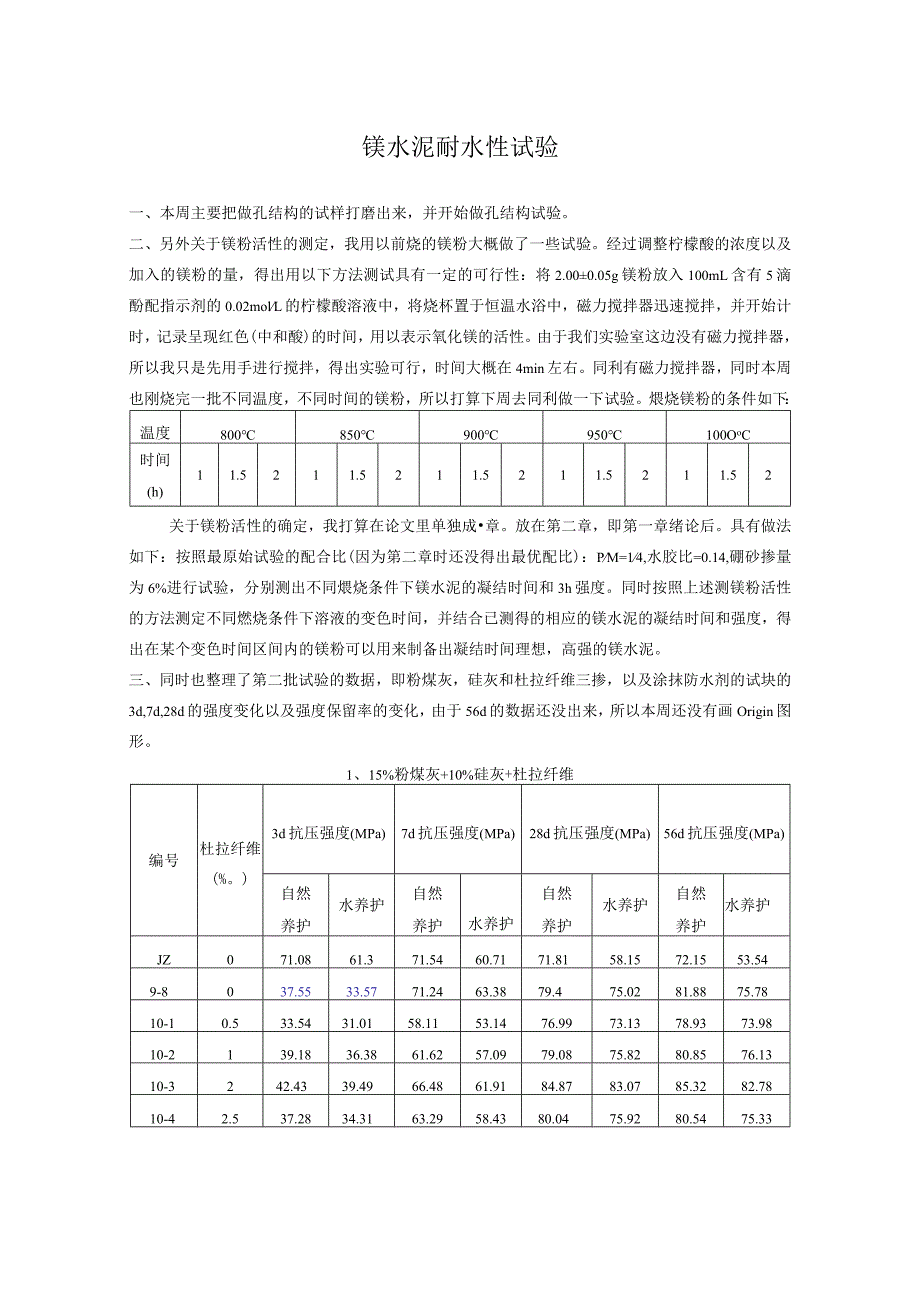

镁水泥耐水性试验.docx_第1页
第1页 / 共5页
镁水泥耐水性试验.docx_第2页
第2页 / 共5页
镁水泥耐水性试验.docx_第3页
第3页 / 共5页
镁水泥耐水性试验.docx_第4页
第4页 / 共5页
镁水泥耐水性试验.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《镁水泥耐水性试验.docx》由会员分享,可在线阅读,更多相关《镁水泥耐水性试验.docx(5页珍藏版)》请在第壹文秘上搜索。

1、镁水泥耐水性试验一、本周主要把做孔结构的试样打磨出来,并开始做孔结构试验。二、另外关于镁粉活性的测定,我用以前烧的镁粉大概做了一些试验。经过调整柠檬酸的浓度以及加入的镁粉的量,得出用以下方法测试具有一定的可行性:将2.000.05g镁粉放入100mL含有5滴酚配指示剂的0.02molL的柠檬酸溶液中,将烧杯置于恒温水浴中,磁力搅拌器迅速搅拌,并开始计时,记录呈现红色(中和酸)的时间,用以表示氧化镁的活性。由于我们实验室这边没有磁力搅拌器,所以我只是先用手进行搅拌,得出实验可行,时间大概在4min左右。同利有磁力搅拌器,同时本周也刚烧完一批不同温度,不同时间的镁粉,所以打算下周去同利做一下试验。

2、煨烧镁粉的条件如下:温度800850900950100OoC时间(h)11.5211.5211.5211.5211.52关于镁粉活性的确定,我打算在论文里单独成章。放在第二章,即第一章绪论后。具有做法如下:按照最原始试验的配合比(因为第二章时还没得出最优配比):PM=14,水胶比=0.14,硼砂掺量为6%进行试验,分别测出不同煨烧条件下镁水泥的凝结时间和3h强度。同时按照上述测镁粉活性的方法测定不同燃烧条件下溶液的变色时间,并结合已测得的相应的镁水泥的凝结时间和强度,得出在某个变色时间区间内的镁粉可以用来制备出凝结时间理想,高强的镁水泥。三、同时也整理了第二批试验的数据,即粉煤灰,硅灰和杜拉纤

3、维三掺,以及涂抹防水剂的试块的3d,7d,28d的强度变化以及强度保留率的变化,由于56d的数据还没出来,所以本周还没有画Origin图形。1、15%粉煤灰+10%硅灰+杜拉纤维编号杜拉纤维(%。)3d抗压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0861.371.5460.7171.8158.1572.1553.549-8037.5533.5771.2463.3879.475.0281.8875.7810-10.533.5431.0158.1153.1476.9973.1378.93

4、73.9810-2139.1836.3861.6257.0979.0875.8280.8576.1310-3242.4339.4966.4861.9184.8783.0785.3282.7810-42.537.2834.3163.2958.4380.0475.9280.5475.33养护时间强度保留率(%)杜拉纤维掺量(%0)(%)量掺量JZ00.5122.53d86.2489.4092.4692.8593.0792.037d84.8688.9791.4592.6593.1392.3228d80.9894.4894.9995.8897.8894.8556d74.2192.5593.7394.1

5、697.0293.53W 5 MMmOmmMOMiWBMMMO.() Y三三三三=三=三=i SSSSsSSSSsSSSSSSsSSSSsSSSSSSSSSSSsSSSSSSsSSsss=三三=三=从不同杜拉纤维掺量下,试块3d、7d、28d强度发展和强度保留率发展趋势来看,随着杜拉纤维掺量的增加,试块的抗压强度和强度保留率均呈现先增加后减小的趋势,在掺量为2%。时,达到最大。同时掺入杜拉纤维后,试块的抗压强度和强度保留率都有所提高,而且破坏时试块裂而不碎,整体性较好。2、JZ+防水剂编号防水剂(层)3d抗压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自

6、然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0860.7171.5461.371.8158.1511-1170.1560.6171.5363.6872.4364.9611-2270.3861.6171.7964.3271.9365.7811-33713562.4871.8864.9872.1266.21养护时间强度保留率(%)防水剂(层)JZ(0)123(%)P9G181611669688608P83O炉0669680686958PLLLSBz80V98PW1U93B JOoJdJ凯DM JO 3UIJB03=RC(MPa)Z t S 9 / OO Ooooooo- -

7、- - - - LrLTV=J$ -CL IP9IPP PIU 泡E JOaIdJmM Jo SuijbojP9?PXcPL从3d、7d、28d试块的抗压强度和强度保留率来看,防水剂的掺加对自然养护条件下的试块的强度发展没什么影响,但是在水中养护时,涂有防水剂的试块随着龄期的增长,强度仍在增长,且随着防水剂层数的增多,强度保留率逐渐提高。3、15%粉煤灰+10%硅灰+防水剂编号防水剂(层)3d抗压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0860.7171.5461.371.8158.

8、159-8037.5533.5776.2467.3879.4075.0212-1139.4135.2375.4868.1377.5675.0912-2240.2436.1676.9570.3678.5875.5312-3340.8937.0276.9870.9279.4176.58养护时间强度保留率(%)防水剂(层)(%)量掺量JZ01233d85.4189.4089.3989.8690.547d85.6988.3890.2691.4492.1328d80.9894.4895.5896.1296.4456d从3d、7d、28d试块的强度发展和强度保留率的发展情况来看,防水剂对自然养护条件下试块的强度发展没什么影响,在水中养护时,涂有防水剂的试块强度增长的会稍微快些,即对应的强度保留率也会稍有提高,且同样随着涂层的增加,强度保留率逐渐增大。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 建筑材料

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
