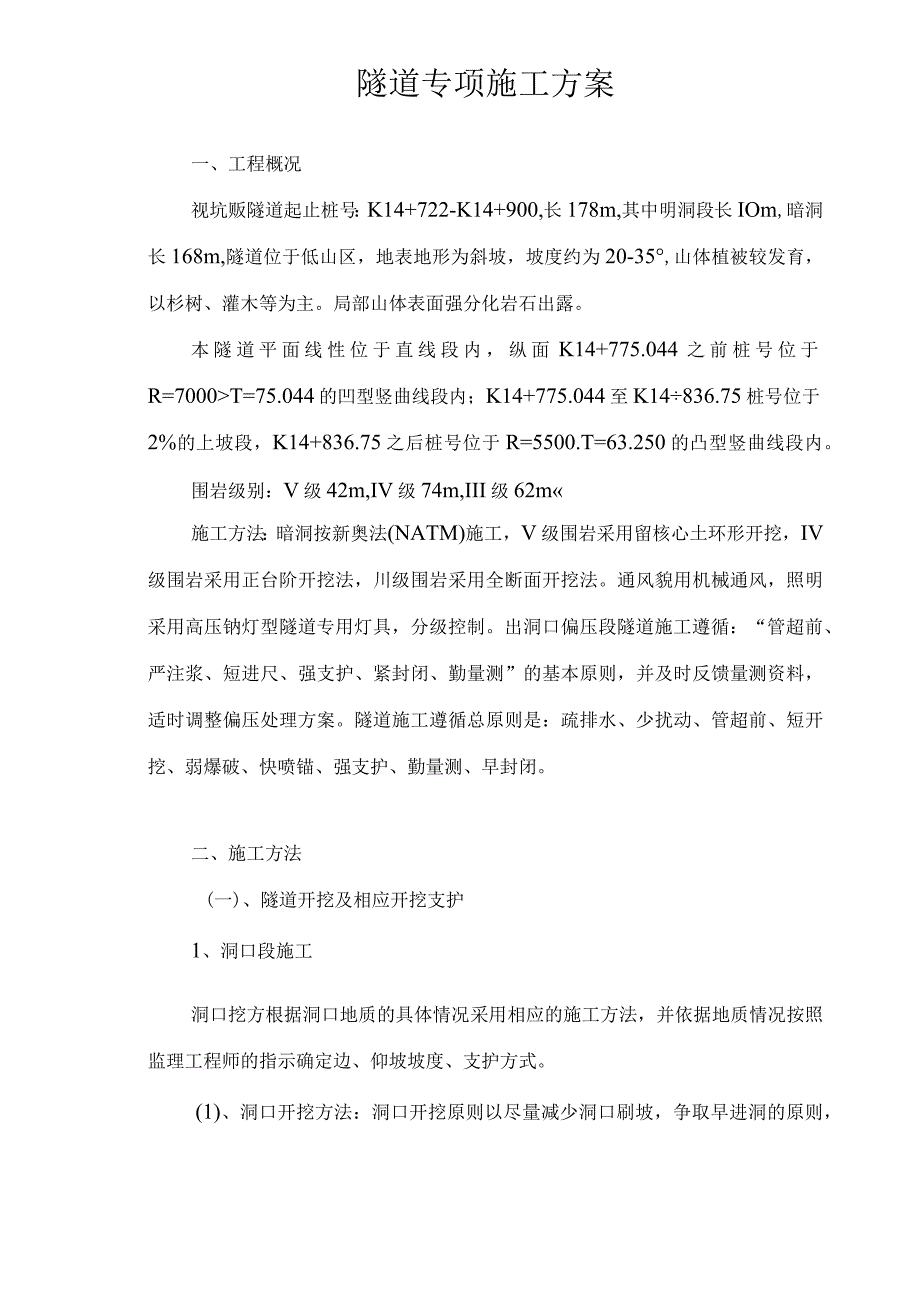

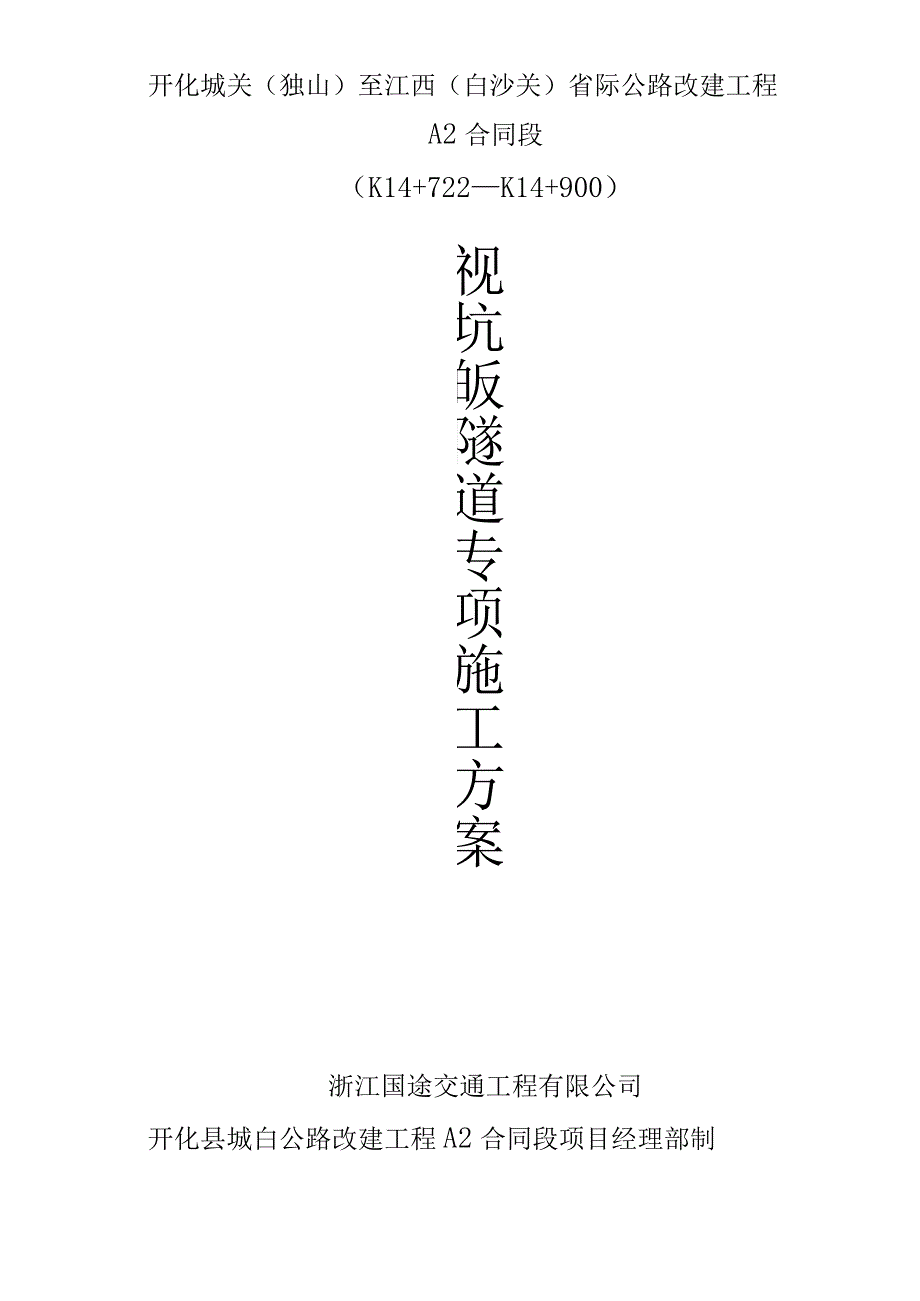

1、开化城关（独山）至江西（白沙关）省际公路改建工程A2合同段（K14+722K14+900）视坑皈隧道专项施工方案浙江国途交通工程有限公司开化县城白公路改建工程A2合同段项目经理部制隧道专项施工方案一、工程概况视坑贩隧道起止桩号：K14+722-K14+900,长178m,其中明洞段长IOm,暗洞长168m,隧道位于低山区，地表地形为斜坡，坡度约为20-35,山体植被较发育，以杉树、灌木等为主。局部山体表面强分化岩石出露。本隧道平面线性位于直线段内，纵面K14+775.044之前桩号位于R=7000T=75.044的凹型竖曲线段内；K14+775.044至K14836.75桩号位于2%的上坡段，
2、K14+836.75之后桩号位于R=5500.T=63.250的凸型竖曲线段内。围岩级别：V级42m,IV级74m,III级62m施工方法：暗洞按新奥法(NATM)施工，V级围岩采用留核心土环形开挖，IV级围岩采用正台阶开挖法，川级围岩采用全断面开挖法。通风貌用机械通风，照明采用高压钠灯型隧道专用灯具，分级控制。出洞口偏压段隧道施工遵循：“管超前、严注浆、短进尺、强支护、紧封闭、勤量测”的基本原则，并及时反馈量测资料，适时调整偏压处理方案。隧道施工遵循总原则是：疏排水、少扰动、管超前、短开挖、弱爆破、快喷锚、强支护、勤量测、早封闭。二、施工方法(一)、隧道开挖及相应开挖支护1、洞口段施工洞口挖

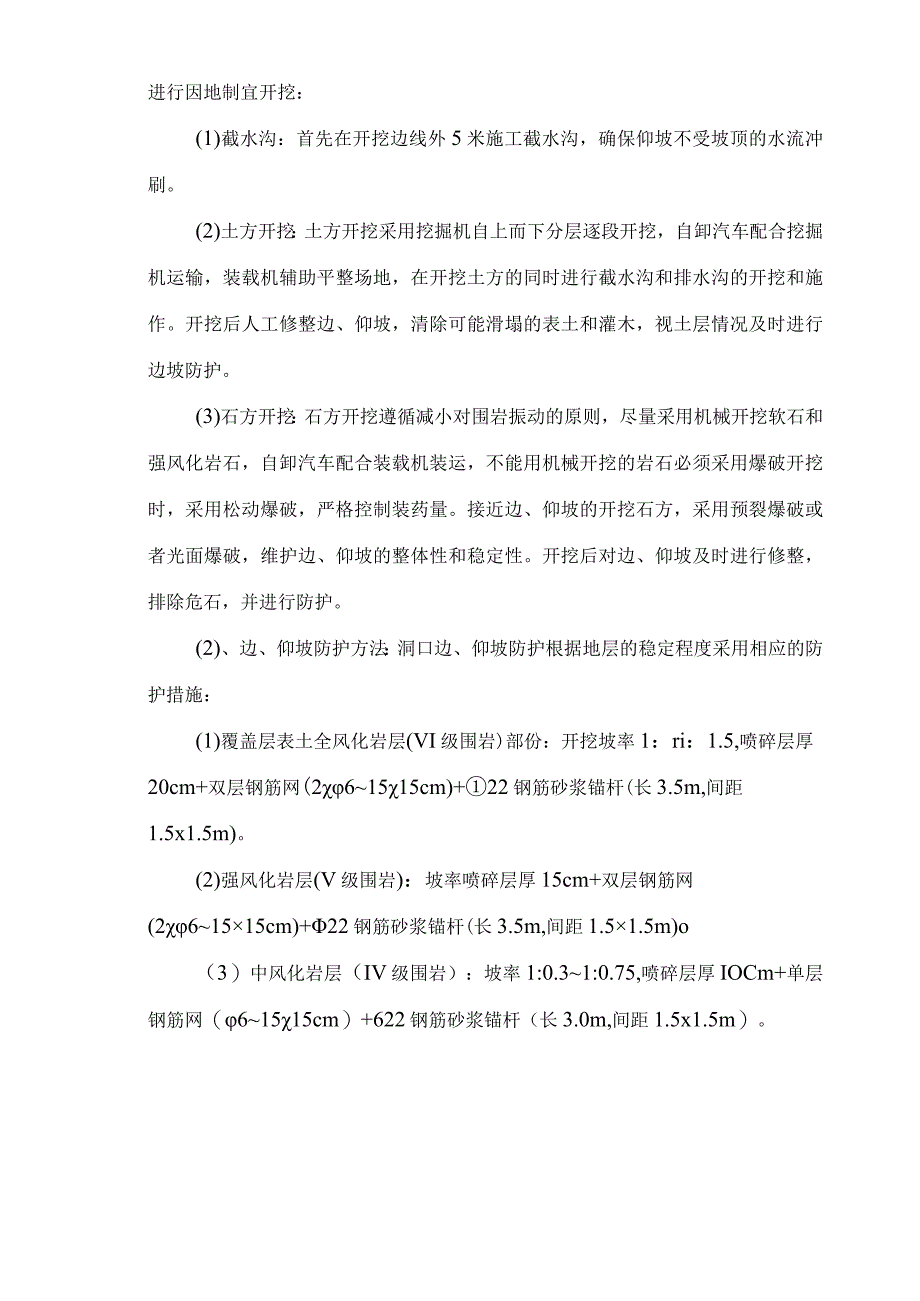

3、方根据洞口地质的具体情况采用相应的施工方法，并依据地质情况按照监理工程师的指示确定边、仰坡坡度、支护方式。(1)、洞口开挖方法：洞口开挖原则以尽量减少洞口刷坡，争取早进洞的原则，进行因地制宜开挖：(1)截水沟：首先在开挖边线外5米施工截水沟，确保仰坡不受坡顶的水流冲刷。(2)土方开挖：土方开挖采用挖掘机自上而下分层逐段开挖，自卸汽车配合挖掘机运输，装载机辅助平整场地，在开挖土方的同时进行截水沟和排水沟的开挖和施作。开挖后人工修整边、仰坡，清除可能滑塌的表土和灌木，视土层情况及时进行边坡防护。(3)石方开挖：石方开挖遵循减小对围岩振动的原则，尽量采用机械开挖软石和强风化岩石，自卸汽车配合装载机装
4、运，不能用机械开挖的岩石必须采用爆破开挖时，采用松动爆破，严格控制装药量。接近边、仰坡的开挖石方，采用预裂爆破或者光面爆破，维护边、仰坡的整体性和稳定性。开挖后对边、仰坡及时进行修整，排除危石，并进行防护。(2)、边、仰坡防护方法：洞口边、仰坡防护根据地层的稳定程度采用相应的防护措施：(1)覆盖层表土全风化岩层(VI级围岩)部份：开挖坡率1：ri：1.5,喷碎层厚20cm+双层钢筋网(261515cm)+22钢筋砂浆锚杆(长3.5m,间距1.5x1.5m)。(2)强风化岩层(V级围岩)：坡率喷碎层厚15cm+双层钢筋网(261515cm)+22钢筋砂浆锚杆(长3.5m,间距1.51.5m)o（
5、3）中风化岩层（IV级围岩）：坡率1:0.31:0.75,喷碎层厚IOCm+单层钢筋网（61515cm）+622钢筋砂浆锚杆（长3.0m,间距1.5x1.5m）。边、仰坡防护严格按规范和设计要求进行施工，喷碎料按施工配合比拌合，喷层厚度达到设计要求，砂浆锚杆施工确保锚杆长度和配合比满足设计要求，灌浆饱满，钢筋网严格按设计施工，并与锚杆焊接坚固。(3)、管棚施工：(1)钻进并顶进长管棚钢管,一次顶进长度30m以上,如洞口段V级围岩小于30m,则一次性打入。(2)本设计采用C25混凝土套拱做管棚固定端，套拱在明洞外轮廓线以外,紧贴掌子面施作,套拱内埋设三根18号工字钢,工字钢与管棚钢管焊成整体。(
6、3)管棚施工应先打有孔钢花管,注浆后再打无孔钢管,无孔钢管可作为检查管,检查注浆质量。(4)钢管接头采用丝扣连接,丝扣长15cm,钢管接头应错开。管棚注浆按固结管棚周围有限范围内土体设计，浆液扩散半径不小于0.5m,注浆采用分段注浆。(1)注浆参数：水泥浆与水玻璃体积比1：0.5,水泥浆水灰比1：1水玻璃浓度：35波美度,水玻璃模数2.4注浆压力：初压0.5-1.0MPa终压2.0MPa(2)注浆前应先进行注浆现场试验，注浆参数应通过现场试验按实际情况确实,以利施工。洞口施工严格遵循“管超前、严注浆、短开挖、强支护、勒量测、早封闭”的基本原则，并及时反馈量测资料，适时调整偏压处理方案。开挖采用
7、光爆技术，炮眼取1.01.5m(破碎地段采用预留光爆层施工)，每循环开挖前测量检查上一循环的开挖情况，及时处理欠挖量。开挖后根据不同的围岩类别按设计要求并结合量测分析结果及时进行初期支护（离开挖面不4m）,确保工程质量和安全。2、洞身开挖（1）、洞身开挖及相应开挖支护方法：洞身开挖（V级围岩）根据“管超前、严注浆、短进尺、强支护、紧封闭、勤量测”十八字方针指导施工。开挖采用光爆技术，炮眼取1.01.5m（破碎地段采用预留光爆层施工）,每循环开挖前测量检查上一循环的开挖情况，及时处理欠挖量。开挖后根据不同的围岩类别按设计要求并结合量测分析结果及时进行初期支护（离开挖面不4m）,确保工程质量和安全
8、。V级围岩地段开挖与初期支护V级围岩地段围岩条件较差，遵循“短进尺、弱爆破、勤量测、紧支护”原则施工。施工程序为:工作面放样搭设工作台钻机安设钻孔安设钢管及注水泥浆液洞身开挖（导洞法）初喷架设钢拱架锚杆第二次喷混凝土一下一循环.洞口段打大管棚（中1086mm,间距40cm）o洞口采用25号碎套拱做管棚固定墙，套拱内埋设三根18号工字钢，且与管棚焊成整体。开挖采用正台阶法施工。开挖预留变形量10cm,开挖断面不相致（围岩浅埋、偏压或者断层带区段和普通地段要分别对待）。洞内开挖后按设计参数及时安设钢支撑、进行锚喷支护。初期支护参数为:25mm中空锚杆（长3.5m,纵横间距0.5l.Om）,25Cm
9、厚C20号喷碎+18号工字钢（间距75cm）+r6双层钢筋网（15X15cm）；V级围岩偏压段在偏压侧45打入中42mm小导管（长4.5m,纵横间距0.5XL0m）,25cm厚C20号喷位+18号工钢（间距50cm）6双层钢筋网（15X15cm。IV级围岩地段开挖与初期支护：IV级围岩地段采用台阶法开挖，开挖预留变形量为6cm。视围岩情况必要时在拱部采用钢拱架预支护。施工时采用短进尺，每循环进尺203.5m,开挖后及时进行支护。初期支护参数为:地质条件不良而有必要时在拱部设14号工字钢（间距100cm）,255mm中空锚杆（长3.Om,纵横间距1.0l.2m）,15cm厚喷碎+r6钢材（15X
10、15Cm）OIII级围岩地段开挖与初期支护：Ill级围岩地段围岩条件较好，施工时采用全断面开挖,光面爆破，每循环进尺控制在3.5m以内。开挖预留变形量为5cmO光爆参数根据岩体情况适当调整，确保光爆效果。初期支护参数为：25中空注浆锚杆（长2.5m,纵横间距1.21.2m）+IOcm厚20号喷碎+而钢筋网（15X厚Cnl）O（2）、洞身开挖隧道开挖总体上拱部采用光面爆破（周边眼间距根据实际情况控制在65cm以内），边墙部采用预裂爆破，以最大限度保证周边岩体的完整性，减少超挖，提高初期支护的承载能力。针对V、IV级围岩和I级围岩，分别采用留核心土环形开挖，上下台阶法和全断面法施工。（1）、台阶法
11、施工采用上下台阶施工，设暂时仰拱，台阶长度视情况控制：V级0.5lm.IV级：L03m,遵循“短开挖、强支护、快衬砌”的原则，在上断面支护保证岩体稳定的条件下，再进行边墙扩大及底部开挖，开挖进尺普通控制在2.5m摆布，并严格控制爆破药量，保证光面爆破效果，凿岩用气腿式风钻配合自制凿岩台架，爆破用2#硝镂炸药，非电导爆管分段起爆，周边光爆眼用光爆药卷配合导爆索，用同段雷管起爆。用1台ZL-50装载机装磴，IOT自卸汽车运硝。初期支护及时跟上。开挖完毕后根据量测信息及早施作校内层衬砌，确保稳定与安全。(2)、全断面法施工采用全断面开挖，爆破进尺控制在33.5m0施工中严格控制爆破药量，保证光面爆破
12、效果，凿岩用气腿式风钻配合自制凿岩台架，爆破用2#硝筱炸药，非电导爆管分段起爆，周边光爆眼用光爆药卷配合导爆索，用同段雷管起爆。用1台ZL-50装载机装磴，IOT自卸汽车运硝。初期支护采用系统锚杆与挂网喷碎相结合，及时跟上。3、锚喷支护施工锚喷网支护利用作业平台紧跟开挖进行施工。用气腿式凿岩机钻眼。钻孔直径为锚杆直径的L8倍以上，选择钻孔直径为4042mmo在成孔后随即锚固锚杆,安装完成后不能随意敲打锚杆。隧道喷碎采用湿喷法施工。碎喷射机型号为HPC-V型。喷射施工前，首先清除岩石粉尘及墙脚地面堆积碎石，用高压风、水冲洗后再喷。检查机具、风、水、电等管路线并试运转，对于作业区要具有良好的通风。
13、混合料随拌随喷。掺有速凝剂时，存放时间不超过20min,超过者作废弃处理。喷射作业按墙、拱分段、分层，由下而上螺旋进行。若有断面较大的凹洼处，应先喷平凹洼处。喷射时先供水、风，再供料；结束后先关料，后停风、水。喷头尽量垂直于受喷面，喷嘴距离喷面为0.6L2m,喷头不停地螺旋挪移，使喷层厚度均匀。若喷射中蓦地中断，将喷头迅速转离受喷面，以防高压风、水冲洗尚未终凝的喷碎层。挂设钢筋网时，使钢筋网保护层不少于3cmo每片钢筋网长2.3m,宽1.5m摆布。钢筋网片搭接长度不少于15cm。钢筋网与锚杆及锚定装置联结坚固。为控制粉尘，喷射作业系统的水压保持在O.3mpa以上，喷头风压在0.25mpa摆布。
14、同时，砂子的含水率保持在46机4、小导管施工根据设计，部份支护加强段开挖采用超前小导支护。1、测量放样：根据设计图要求，用全站仪以控制网为坐标把锚索孔位置准确放在挡墙面上，孔位误差不得超过5cmo2、搭设工作台：工作面同时用二台钻机钻孔，为保证钻机安设的稳定，工作台必须坚固，采用48钢管和建造脚手卡扣紧固，并设立剪力撑和斜撑，工作台上设安全防护栏，上铺4.Ocm木板。3、钻孔为确保锚孔深度，实际钻孔深度要求大于设计深度0.3m,以消除孔内残渣对孔深的影响；开孔时风量要小（慢速钻进），待钻进20cm后可以增大风量至正常钻进。如遇岩石层位变化时要用小风量慢速钻进，防止孔轴线偏移过大。钻孔过程中应对
