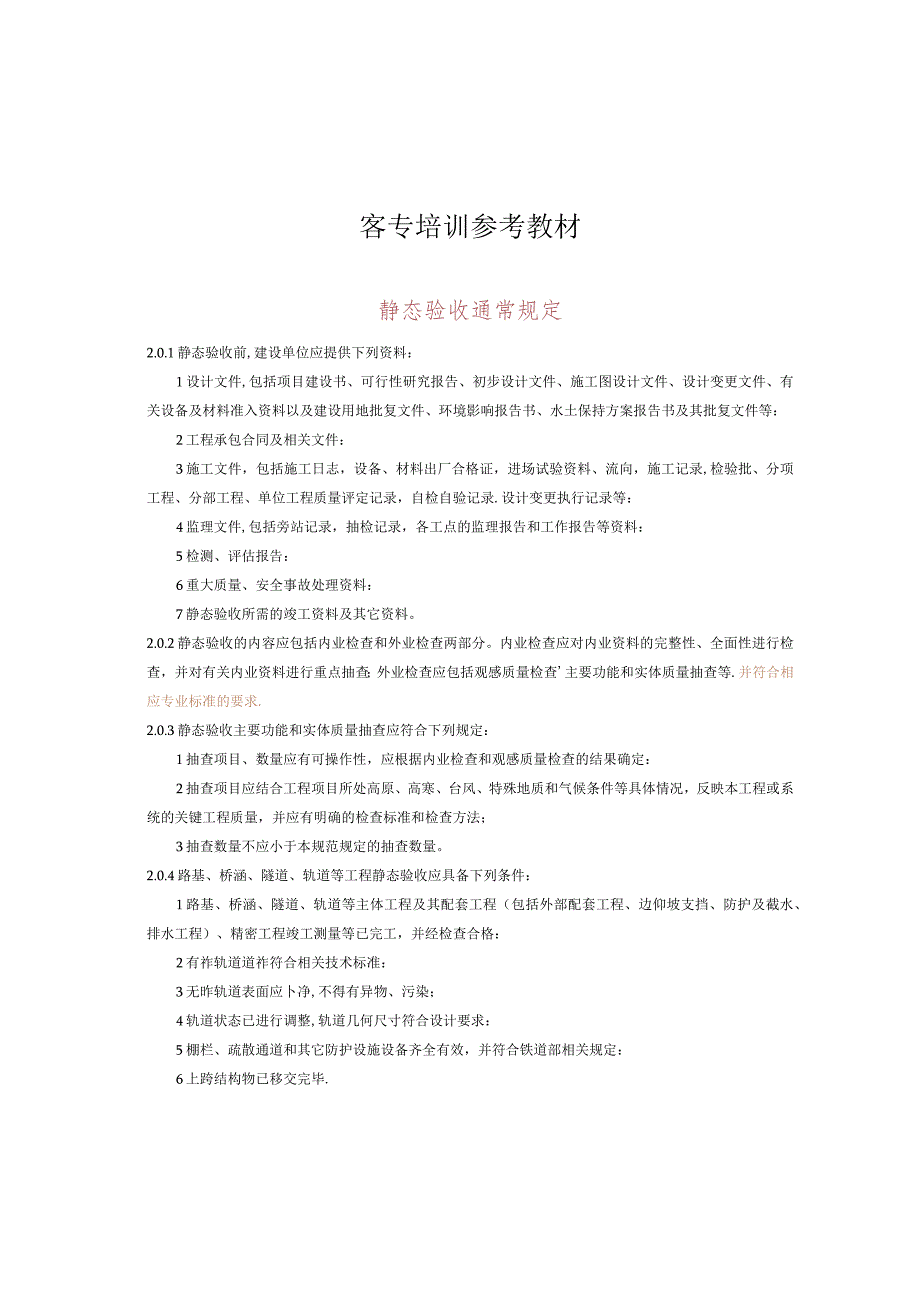

1、客专培训参考教材静态验收通常规定2.0.1静态验收前,建设单位应提供下列资料：1设计文件,包括项目建设书、可行性研究报告、初步设计文件、施工图设计文件、设计变更文件、有关设备及材料准入资料以及建设用地批复文件、环境影响报告书、水土保持方案报告书及其批复文件等：2工程承包合同及相关文件：3施工文件，包括施工日志，设备、材料出厂合格证，进场试验资料、流向，施工记录,检验批、分项工程、分部工程、单位工程质量评定记录，自检自验记录.设计变更执行记录等：4监理文件,包括旁站记录，抽检记录，各工点的监理报告和工作报告等资料：5检测、评估报告：6重大质量、安全事故处理资料：7静态验收所需的竣工资料及其它资料
2、。2.0.2静态验收的内容应包括内业检查和外业检查两部分。内业检查应对内业资料的完整性、全面性进行检查，并对有关内业资料进行重点抽查；外业检查应包括观感质量检查主要功能和实体质量抽查等.并符合相应专业标准的要求.2.0.3静态验收主要功能和实体质量抽查应符合下列规定：1抽查项目、数量应有可操作性，应根据内业检查和观感质量检查的结果确定：2抽查项目应结合工程项目所处高原、高寒、台风、特殊地质和气候条件等具体情况，反映本工程或系统的关键工程质量，并应有明确的检查标准和检查方法；3抽查数量不应小于本规范规定的抽查数量。2.0.4路基、桥涵、隧道、轨道等工程静态验收应具备下列条件：1路基、桥涵、隧道、

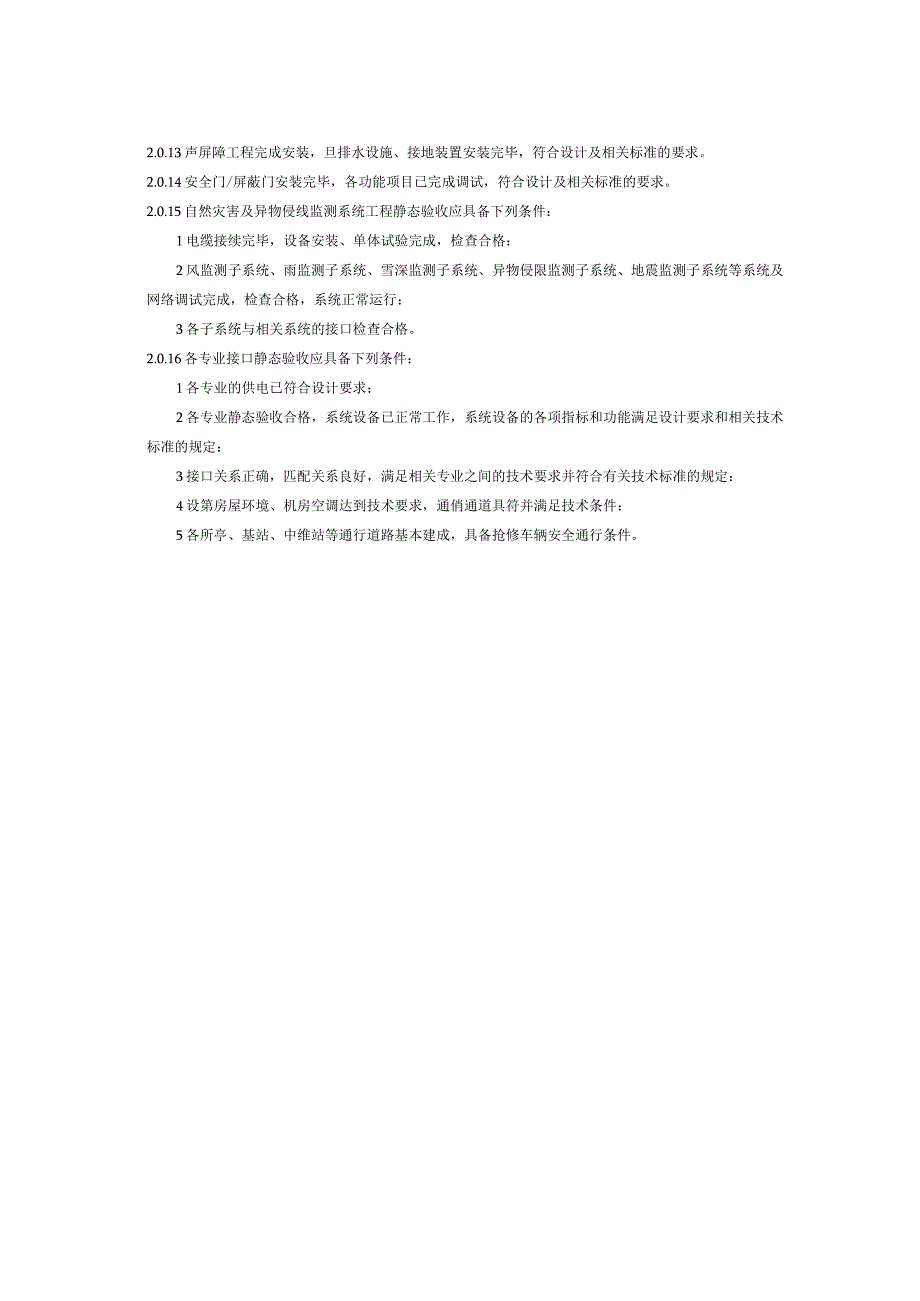

3、轨道等主体工程及其配套工程（包括外部配套工程、边仰坡支挡、防护及截水、排水工程）、精密工程竣工测量等已完工，并经检查合格：2有祚轨道道祚符合相关技术标准：3无昨轨道表面应卜净,不得有异物、污染；4轨道状态已进行调整,轨道几何尺寸符合设计要求：5棚栏、疏散通道和其它防护设施设备齐全有效，并符合铁道部相关规定：6上跨结构物已移交完毕.2.0.13声屏障工程完成安装，旦排水设施、接地装置安装完毕，符合设计及相关标准的要求。2.0.14安全门/屏蔽门安装完毕，各功能项目已完成调试，符合设计及相关标准的要求。2.0.15自然灾害及异物侵线监测系统工程静态验收应具备下列条件：1电缆接续完毕，设备安装、单体

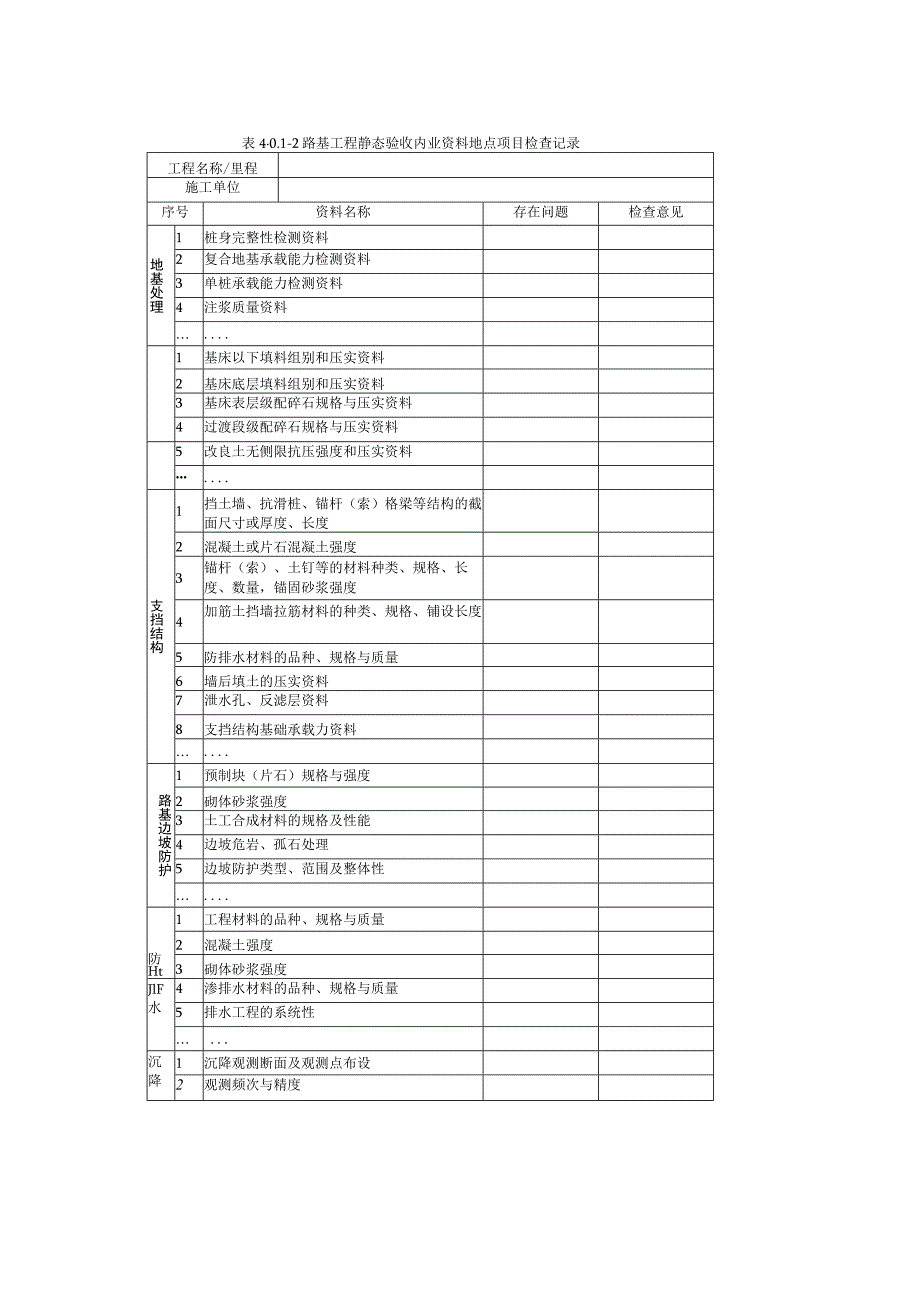

4、试验完成，检查合格：2风监测子系统、雨监测子系统、雪深监测子系统、异物侵限监测子系统、地震监测子系统等系统及网络调试完成，检查合格，系统正常运行：3各子系统与相关系统的接口检查合格。2.0.16各专业接口静态验收应具备下列条件：1各专业的供电已符合设计要求：2各专业静态验收合格，系统设备已正常工作，系统设备的各项指标和功能满足设计要求和相关技术标准的规定：3接口关系正确，匹配关系良好，满足相关专业之间的技术要求并符合有关技术标准的规定：4设第房屋环境、机房空调达到技术要求，通俏通道具符并满足技术条件：5各所亭、基站、中维站等通行道路基本建成，具备抢修车辆安全通行条件。表40.1-2路基工程静态
5、验收内业资料地点项目检查记录工程名称/里程施工单位序号资料名称存在问题检查意见地基处理1桩身完整性检测资料2复合地基承载能力检测资料3单桩承载能力检测资料4注浆质量资料1基床以下填料组别和压实资料2基床底层填料组别和压实资料3基床表层级配碎石规格与压实资料4过渡段级配碎石规格与压实资料5改良土无侧限抗压强度和压实资料支挡结构1挡土墙、抗滑桩、锚杆（索）格梁等结构的截面尺寸或厚度、长度2混凝土或片石混凝土强度3锚杆（索）、土钉等的材料种类、规格、长度、数量，锚固砂浆强度4加筋土挡墙拉筋材料的种类、规格、铺设长度5防排水材料的品种、规格与质量6墙后填土的压实资料7泄水孔、反滤层资料8支挡结构基础承
6、载力资料路基边坡防护1预制块（片石）规格与强度2砌体砂浆强度3土工合成材料的规格及性能4边坡危岩、孤石处理5边坡防护类型、范围及整体性防Ht1工程材料的品种、规格与质量2混凝土强度3砌体砂浆强度JlF水4渗排水材料的品种、规格与质量5排水工程的系统性沉降1沉降观测断面及观测点布设2观测频次与精度4路基4.0.1内业校套应符合下列规定：1检查内业资料清单、目录，审查资料是否齐全、完整：2检查内业资料签字、盖章是否完备：3对控制路基工程质量的以下资料进行检查，检查记录按表401-1填写:表4.0.1-1路基工程静态验收内业资料检查记录工程名称/里程施工单位序号资料名称存在问题检查意见1施工图现场核
7、对情况，设计变更、图纸会审、洽商记录2原材料出厂合格证及进场抽样检（试）验报告3成品及半成品出厂合格证或试验报告4施工控制测量记录、放样记录5复合地基检测记录6桩基无损检测记录7路基检测、试验报告8施工记录9检验批、分项工程、分部工程、单位工程质量验收记录10沉降观测资料11沉降评估报告12工程质量事故及事故调查处理资料13施工现场质量管理检查记录14新材料、新工艺施工记录15监理相关记录16首段（首件）工程评估资料综合意见：专业验收组组员：专业验收组组长：年月日4内业检查按表4.0.1.24点抽巾件填写记求，铎路甚公里累计抽叠长度不应小于200m观测与评估3填土高一时间一沉降量”曲线4路基工
8、后沉降预测勺评估资料综合意见：专业验收组组员：专业验收组组长：年月日4.0.2观感质量检查应符合下列规定：1观感质量按表402进行检查并填写记录。2检直方式：全线目测检直，重点路段现场实地检查，发现问题进行测量或测试、拍照、录像工程名称/里程施工单位序号项目名称存在问题检查意见1路基面2路堤边坡3路堑边坡4挡土墙砌筑（安装）5浆砌（干砌）护坡6植物防护及绿化7沉降观测桩8排水沟槽9防护栅栏、公铁并行防护桩（栏）10路基排水设施与桥涵、隧道、站场等排水设施的系统衔接、并与农田水利设施以及地方排濯系统的通畅完整性11电缆沟槽、线路标志、检查设施等路基相关工程综合意见：专业验收组组员：专业验收组组长
9、：年月日4.0.3主要功能和实体质量抽查应符合下列规定：1按表403进行重点抽查并填写记录。2抽样检查数量可根据内业资料检查和观感质量检查情况确定，每路基公里累计检查长度不应小于IOomV3检查方法：沉降观测采用核查观测点（或观察断面）方法：路基竣工高程、中线、宽度、路堤边坡坡率、路堑边坡坡率、排水沟槽的位置、高程、尺寸，采用水准仪、全站仪、卷尺等仪器进行现场实测：混凝土表面裂缝宽度，采用塞尺、刻度放大镜进行测量：钢筋的保护层厚度，支挡结构截而尺寸或墙体厚度等，采用专用仪器，进行无损检测：对重点地段的路基防排水系统功能进行抽查。表工0.3路基工程静态验收主要功能和实体质量抽查记录工程名称/里程
10、施工单位序号项目名称存在问题检查意见1路基而宽度2路基竣工高程、中线、宽度实测3路堤、路堑边坡坡率实测4排水沟槽的沟底纵坡、混凝土裂缝、回填土、封闭层密实度5排水沟槽位置、高程、尺寸实测6支挡结构混凝土裂缝宽度检查7支挡结构的钢筋保护层厚度检查8公路并行防护桩（栏）高度、长度与间距及基础9挡石墙高度、长度与厚度IO防排水系统完整性11支挡结构泄水孔尺寸、数量12防护栅栏完整性及基础综合意见:专业验收组组员:专业验收组组长:5桥涵5.0.1内业检查应符合下列规定：1检查内业资料清单、目录，审查资料是否齐全、完整：2检查内业资料签字、盖章是否完备：3对控制桥涵工程质量的以下资料进行检直，检查记录按
11、表501-1填写;表5.0.1-1桥涵工程静态验收内业资料检查记录工程名称/里程施工单位序号资料名称存在问题检查意见1施工图现场核对情况，设计变更、图纸会审、洽商记录2工程定位测量、放线记录3原材料出厂合格证及进场检（试）验等报告4试验报告5成品及半成品出厂合格证或试验报告6施工记录7工程质量事故及事故调查处理资料8施工现场屈量管理检查记录9检验批、分项工程、分部工程、单位工程质量验收记录10新材料、新工艺施工纪录11监理相关记求12桩基检测资料13地质情况复核资料14墩台沉降、徐变观测资料15首段（首件）工程评估资料综合意见专业验收组组员：专业验收组组长：年月日4内业检查按表5.0.1-2重
12、点抽查并填写记录，每标段内业重点抽查数量不应少于单位工程总数的20%.表5.0.1-2桥涵工程静态验收内业资料班点项目检查记录工程名称/里程施工单位月匕号资料名称存在问题检查意见桥:工程1地质情况核实2桩基承载力试验3沉降变形、徐变观测记录4防水层施工记录5场制梁出场合格证6架梁施工记录7下承结构的桥梁限界测量资料8预制梁静载弯曲抗裂试验报告9特殊桥梁施工记录10桥上救援疏散设施功能检查11上跨道路桥墩防撞设施产权移交资料12通航桥梁航标设施产权移交资料涵1防水层施工记录2沉降缝所用材料试验报告3沉降缝施工记录4基底地质条件和承载力检验记录洞工程5渡槽允许偏差检验记录6倒虹吸允许偏差检验记录7沉降变形观测记录8涵洞进出口与地面衔接情况综合意见：专业验收组组员：专业验收组组长：年月日5.0.2观感质量检置应符合下列规定：1观感质量按表5.O.2-1和5.0.2-2进行检查并填写记录。2检直方式：全
