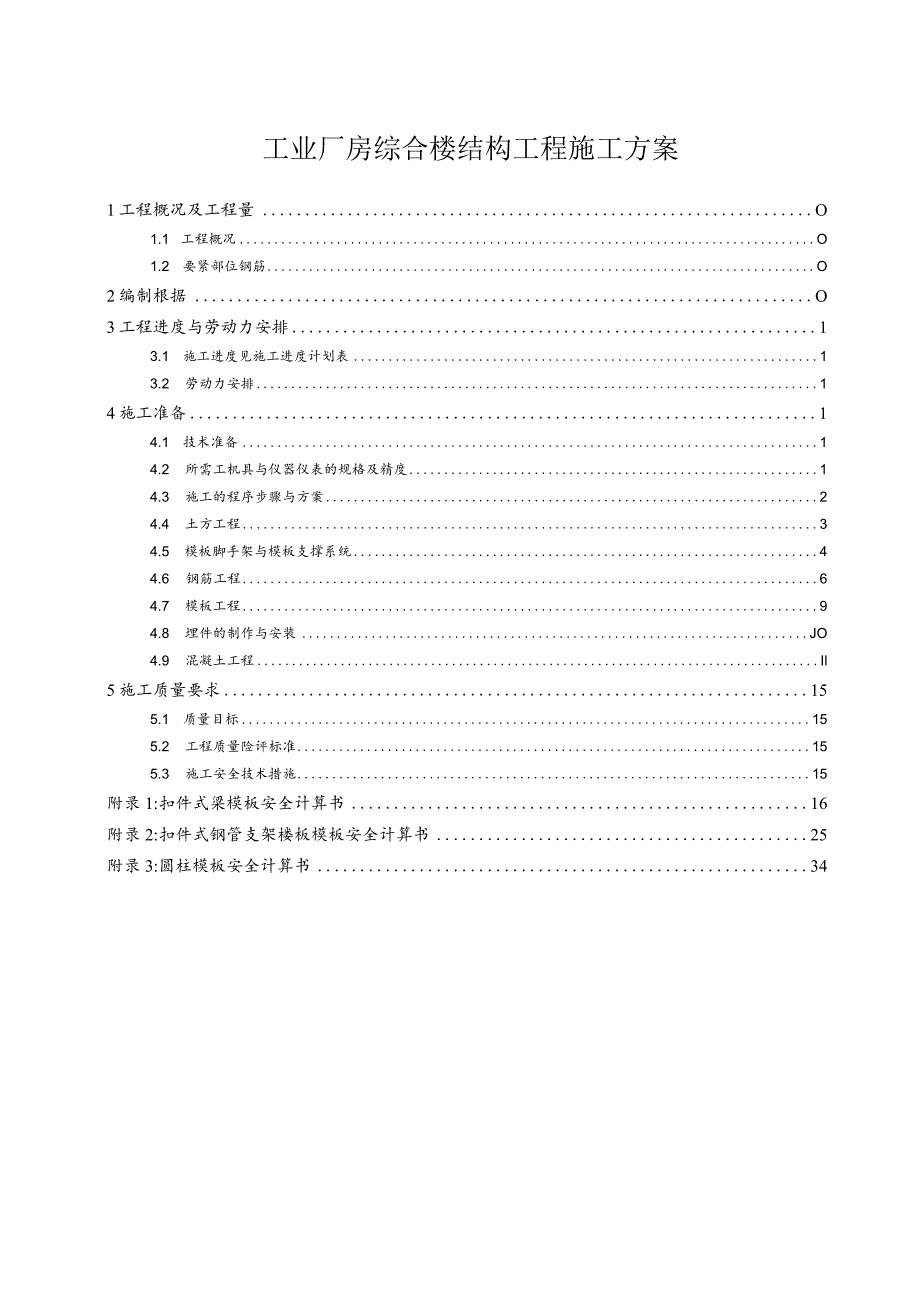

1、工业厂房综合楼结构工程施工方案1工程概况及工程量O1.1 工程概况O1.2 要紧部位钢筋O2编制根据O3工程进度与劳动力安排13.1 施工进度见施工进度计划表13.2 劳动力安排14施工准备14.1 技术准备14.2 所需工机具与仪器仪表的规格及精度14.3 施工的程序步骤与方案24.4 土方工程34.5 模板脚手架与模板支撑系统44.6 钢筋工程64.7 模板工程94.8 埋件的制作与安装JO4.9 混凝土工程Il5施工质量要求155.1 质量目标155.2 工程质量险评标准155.3 施工安全技术措施15附录1:扣件式梁模板安全计算书16附录2:扣件式钢管支架楼板模板安全计算书25附录3:

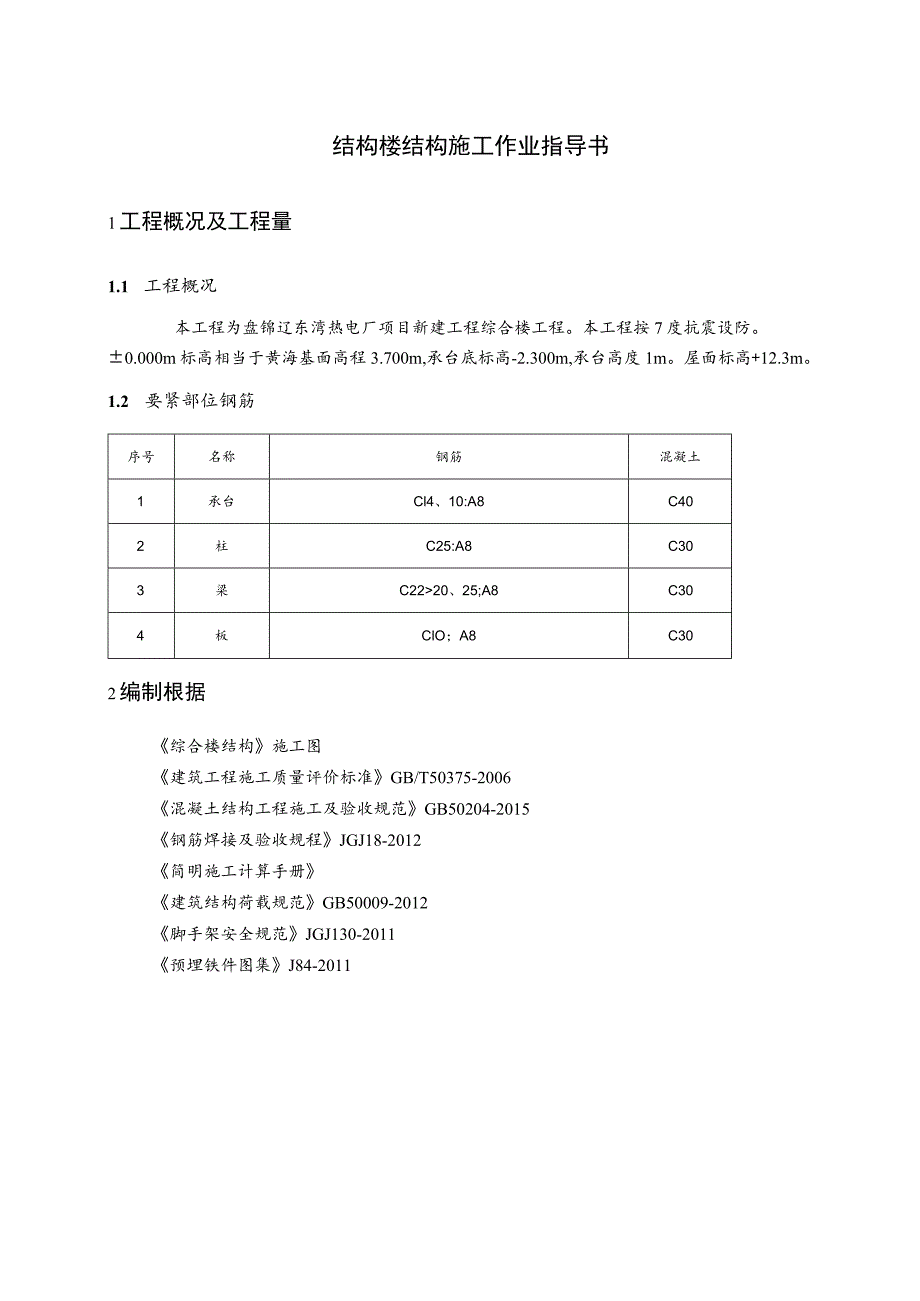

2、圆柱模板安全计算书34结构楼结构施工作业指导书1工程概况及工程量1.1 工程概况本工程为盘锦辽东湾热电厂项目新建工程综合楼工程。本工程按7度抗震设防。0.000m标高相当于黄海基面高程3.700m,承台底标高-2.300m,承台高度1m。屋面标高+12.3m。1.2 要紧部位钢筋序号名称钢筋混凝土1承台Cl4、10:A8C402柱C25:A8C303梁C2220、25;A8C304板ClO;A8C302编制根据综合楼结构施工图建筑工程施工质量评价标准GB/T50375-2006混凝土结构工程施工及验收规范GB50204-2015钢筋焊接及验收规程JGJ18-2012简明施工计算手册建筑结构荷载

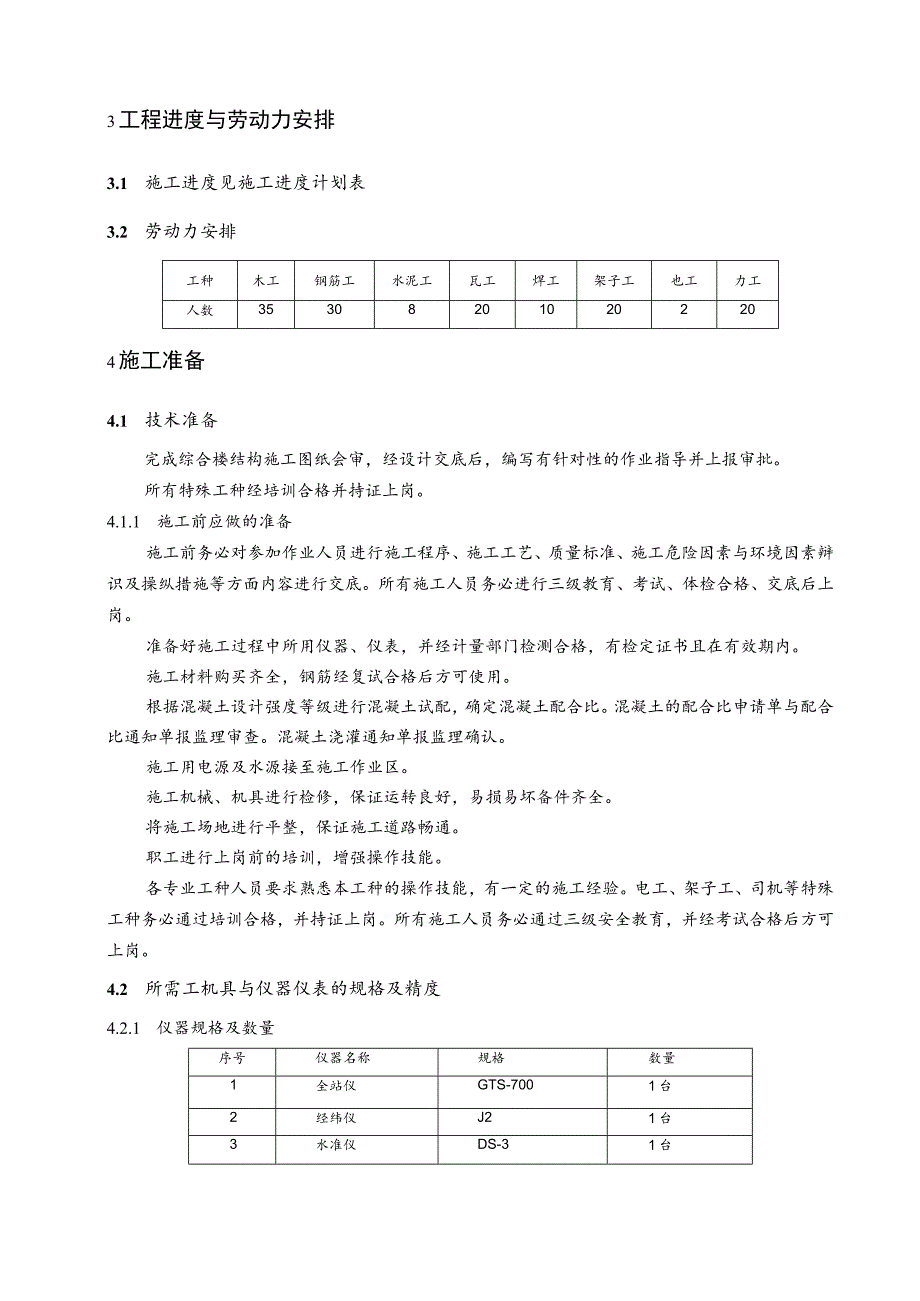

3、规范GB50009-2012脚手架安全规范JGJ130-2011预埋铁件图集J84-20113工程进度与劳动力安排3.1 施工进度见施工进度计划表3.2 劳动力安排工种木工钢筋工水泥工瓦工焊工架子工也工力工人数353082010202204施工准备4.1 技术准备完成综合楼结构施工图纸会审,经设计交底后,编写有针对性的作业指导并上报审批。所有特殊工种经培训合格并持证上岗。4.1.1 施工前应做的准备施工前务必对参加作业人员进行施工程序、施工工艺、质量标准、施工危险因素与环境因素辩识及操纵措施等方面内容进行交底。所有施工人员务必进行三级教育、考试、体检合格、交底后上岗。准备好施工过程中所用仪器、

4、仪表,并经计量部门检测合格,有检定证书且在有效期内。施工材料购买齐全,钢筋经复试合格后方可使用。根据混凝土设计强度等级进行混凝土试配,确定混凝土配合比。混凝土的配合比申请单与配合比通知单报监理审查。混凝土浇灌通知单报监理确认。施工用电源及水源接至施工作业区。施工机械、机具进行检修,保证运转良好,易损易坏备件齐全。将施工场地进行平整,保证施工道路畅通。职工进行上岗前的培训,增强操作技能。各专业工种人员要求熟悉本工种的操作技能,有一定的施工经验。电工、架子工、司机等特殊工种务必通过培训合格,并持证上岗。所有施工人员务必通过三级安全教育,并经考试合格后方可上岗。4.2 所需工机具与仪器仪表的规格及精

5、度4.2.1 仪器规格及数量序号仪器名称规格数量1全站仪GTS-7001台2经纬仪J21台3水准仪DS-31台4塔尺5m2把5钢盘尺50m2把6钢盘尺30m2把7盒尺5m30把8线坠0.25kg10个9线坠2kg3个4.2.2 工机具名称及数量序号机具名称数量序号机具名称数量1电焊机6台19羊角锤30把2无齿锯2台20四磅手锋10把3钢筋调直机2台21泵车1辆4钢筋切断机2台22混凝土罐车3辆5钢筋弯曲机2台23梅花扳子30把6钢筋扳子(自制)10杷24活口扳子10把7钢筋钩(自制)50把25振动器12台8电锯1台26振动棒(8m)12条9电刨1台27木抹子(自制)10把10手锯6把28铁抹子

6、10把Il手提切割机4台29线轴4个12混凝土坍落度桶1个30HL4207型建筑吊1台13套丝机2台31力矩扳手2把1436V灯泡30个32行灯变压器2台15平板振捣器1台33电渣压力焊机1台16空压机3台34风镐3把17直螺纹套丝机1台35混凝土试压模12组18混凝土抗渗试模2组4.3 施工的程序步骤与方案4.3.1 施工顺序基坑开挖一破桩头一铺设垫层混凝土一定位放线一承台钢筋绑扎T承台模板支设一承台混凝土浇筑T回填T室内满堂承重架子搭设(与每一次框架柱)、室围护脚手架支设(与结构同步)T承台顶4.470m框柱(梁下)钢筋绑扎、模板支设、混凝土浇筑14.47Om梁与板钢筋绑扎、模板支设、混凝

7、土浇筑-4.47m8.37m框柱(梁下)钢筋绑扎、模板支设、混凝土浇筑-8.37m梁钢筋绑扎、模板支设、混凝土浇筑-8.37m屋面框柱(梁下)钢筋绑扎、模板支设、混凝土浇筑一屋面梁与板钢筋绑扎、模板支设、混凝土浇筑。4.3.2施工方案1测量放线根据全厂坐标操纵系统,放出综合楼中心点坐标,要严格操纵垂直度每次浇筑前都要先检查筒壁的垂直度,以保证筒壁全高垂直度偏差小于等于20mmo高程操纵点务必由专业测量人员根据施工现场指定的高程点引入。4.4 土方工程4.4.1 工艺流程确定开挖的顺序T沿灰线切出坑边轮廓线T开挖T修整槽边T清底。本工程基坑土方使用机械大开挖形式,机挖机运,土方外运至指定的弃土地

8、点,机械选用反铲履带式单斗挖掘机挖土,装载机导运土方。使用反铲挖掘机从基坑中间部位开挖基坑,土方应挖至槽底标高以上300mm,再由人工配合挖至槽底。根据实际地质情况与基坑深度边坡支护使用放坡形式,放坡系数为1:0.5o挖土机械施工时严禁挖土机械碰撞定位桩,桩四周范围内的土方务必使用人工开挖。挖土深底严禁超过设计标高,如挖到设计基底标高后,承载力达不到设计要求的或者者土质不符合设计要求的,按图纸要求继续往下开挖,开挖超深部分,使用材料换填。并及时向项目部、监理与设计汇报实际情况。4.4.2 降排水措施垫层外预留500宽操作面,在操作面外基坑内四角设定4个集水井,井深为1m。在基坑底四边设满沟,沟

9、底为300宽、200深,将基坑水引到集水井内。在每个集水井内设置一个2寸的水泵,随时往外排水。排到基坑外的天然池塘坑内。冬期施工措施详见本工程冬期专项施工方案。4.4.3 基坑平面图、剖面图挖方平面图2-2剖面图3-3剖面图4.5 模板脚手架与模板支撑系统支撑系统:综合楼梁、楼板使用48x3.5钢管扣件式满堂脚手架,梁底立杆纵、横间距为600mm、步距1200mmo在整个脚手架底端之上20Omm处一律设纵向与横向扫地杆并与立杆连接牢固,在梁底架子两边设整排剪刀撑。支撑系统务必生根于承台混凝土顶与结构层楼板上,且下垫枕木,增大其受力面积,防止其沉降受力不均而发生危险。室内的承重满堂脚手架全部混凝

10、土结构施工完毕后,从顶层向下依次拆除。4.5.1 围护脚手架1立杆立杆纵距1.5m,步距1.5米,横向间距1.05米。在距底座上皮20Omm处设置纵、横向水平扫地杆,横向水平杆设置在纵向水平杆下方,用直角扣件固定在立杆上。基础不在同一高度的立杆,务必将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不得大于1米。靠边坡上方的立杆轴线到边坡的距离不小于500mm。立杆接长时,其相邻立杆接头要错开(相邻立杆分别用6m立杆与4m立杆交错布置)对接用对接扣件连接。2纵向水平杆设置在立杆内侧,长度为6米,局部4米调整。钢管接头要错开,用对接扣件连接,两根相邻纵向水平杆的接头不得设置在同步或者同跨内,接头

11、中心至主节点的距离不小于500mmo各接头中心至最近主节点的距离不应大于纵距的1/3。纵向水平杆与立杆用直角扣件连接,至少伸出0.1米。a)接头不在同步内(AZlfiI)(b)接头不在同蹈内(中血)当使用搭接时,搭接长度不应小于1m,应等间距设置3个旋转扣件固定;端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。3横向水平杆主节点处务必设置一根横向水平杆,不得随意拆除。长度1.5米。两头搁于纵向水平杆上,至少伸出0.1米。脚手架内侧端头离墙0.1米。横向水平杆与纵向水平杆用直角扣件连接。作业层上非主节点处的横向水平杆,根据所支撑的脚手板的需要设置,最大间距不大于立杆纵距的l2o4脚

12、手板作业层脚手板应铺满、铺稳、铺实,横向水平杆用直角扣件固定在纵向水平杆上。脚手板的铺设应使用对接平铺或者搭接铺设。脚手板对接平铺时,接头处应设两根横向水平杆,脚手板外伸长度应取130mm至150mm,两块脚手板外伸长度的与不应大于30Ommo脚手板搭接铺设时,接头应支在横向水平杆上,搭接长度不应小于200mm,其伸出横向水平杆的长度不应小于100mm。脚手板每三层,不超过IOm铺一道,作为硬防护。拐角处两方向的脚手板应重叠放置,避免出现探头及空挡现象。130-150a-l (b)脚r板搭接图624脚丁一板对接、搭接构造5连墙件连墙杆设置要紧使用两种方式:一种是预埋连接,另外一种是抱柱连接。当

13、脚手架搭设至梁跨中部位时,在楼板处使用预埋连接;当脚手架搭设至构造柱部位时,使用抱柱连接。连墙杆用钢管时,它与脚手架、建筑物的连接使用直角扣件。本工程落地式脚手架连墙件按两步两跨布置,特殊位置可根据实际情况减小连墙件距离,但不得大于设置要求。在结构每一外框架柱处设双杆箍柱式拉杆与框架柱拉结。在顶板上两框架柱间中点处,预埋钢管净高度约0.3m,距离边梁外缘150mm,用钢管与脚手架可靠拉结。在脚手架可靠的转角处,在框架柱上双向设置上述箍柱式拉杆。预埋铜管$48连墙件横竖向顺序排列、均匀布置、与架体与结构立面垂直,并尽量靠近主节点(距主节点的距离不大于30cm)。连墙杆伸出扣件的距离应大于IOCm

14、o底部第一根大横杆就开始布置连墙杆,靠近框架柱的小横杆可直接用扣件作连墙杆用。本工程连墙件要紧使用下列二种方式:i=fi-Jl十.”cz=zjJlF购校Q时帆联按E用娄稗与糖覆Lt旬的姗连接憎更在使用第一种连墙件进行连接时,一定注意限制连墙件偏离主节点的最大距离:300mm。只有连墙件在主节点邻近方能有效地阻止脚手架发生横向弯曲失稳或者倾覆,若远离主节点设置连墙件,因立杆的抗弯刚度较差,将会由于立杆产生局部弯曲,减弱甚至起不到约束脚手架横向变形的作用。6剪刀撑脚手架外侧设置剪刀撑,由脚手架端头开始,按水平距离6m(每四跨)连续设置一排剪刀撑,剪刀撑钢管与地面呈50。角,自下而上,左右连续贯穿设置,剪刀撑在搭设时将一根斜杆扣在立杆上,另一根斜杆扣在横向水平杆的外伸部分上,以免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆节点的距离不宜大于15cm,最下面的斜杆与立杆的结点离地面为20cm,以保证外架的稳固性。
