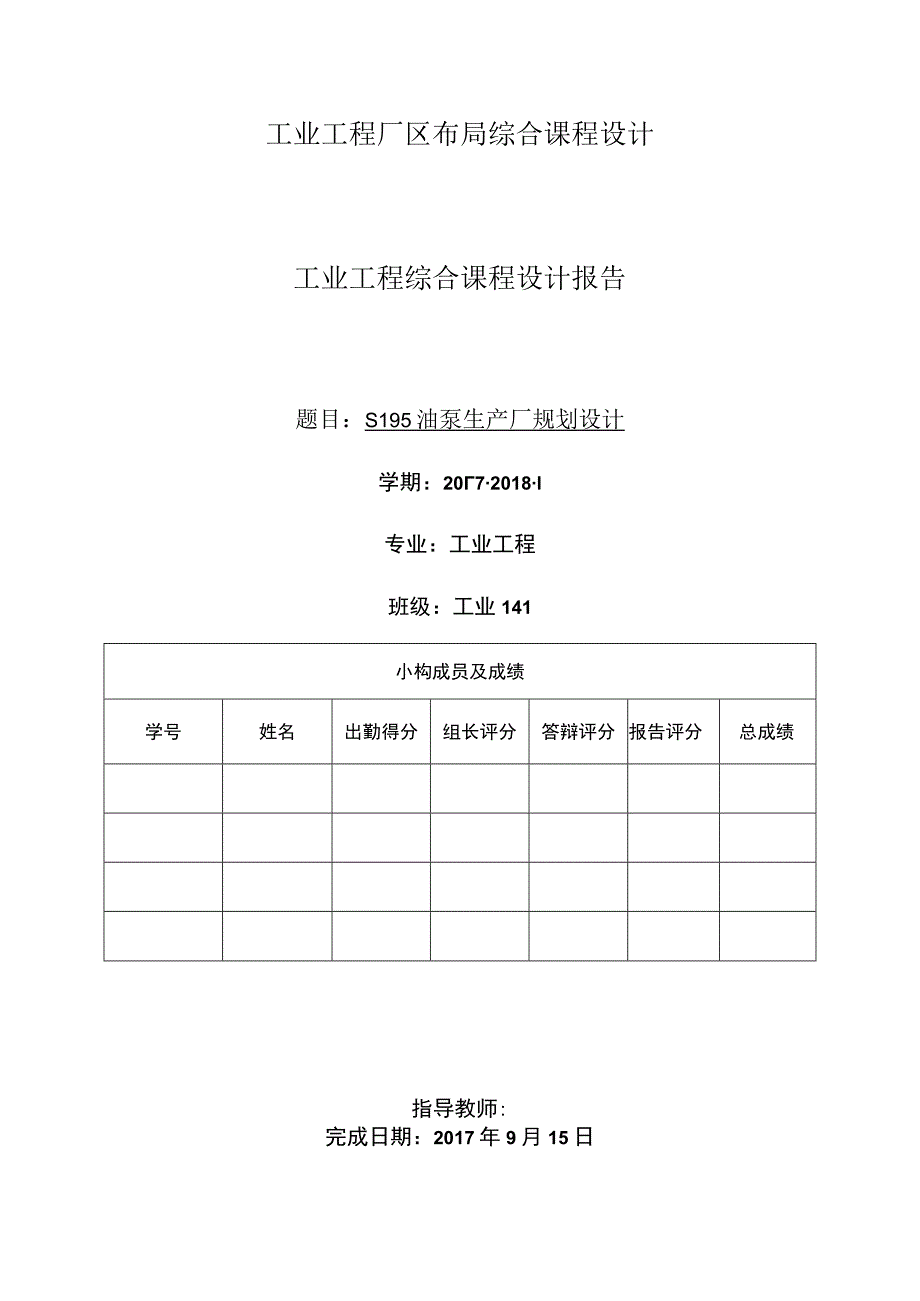

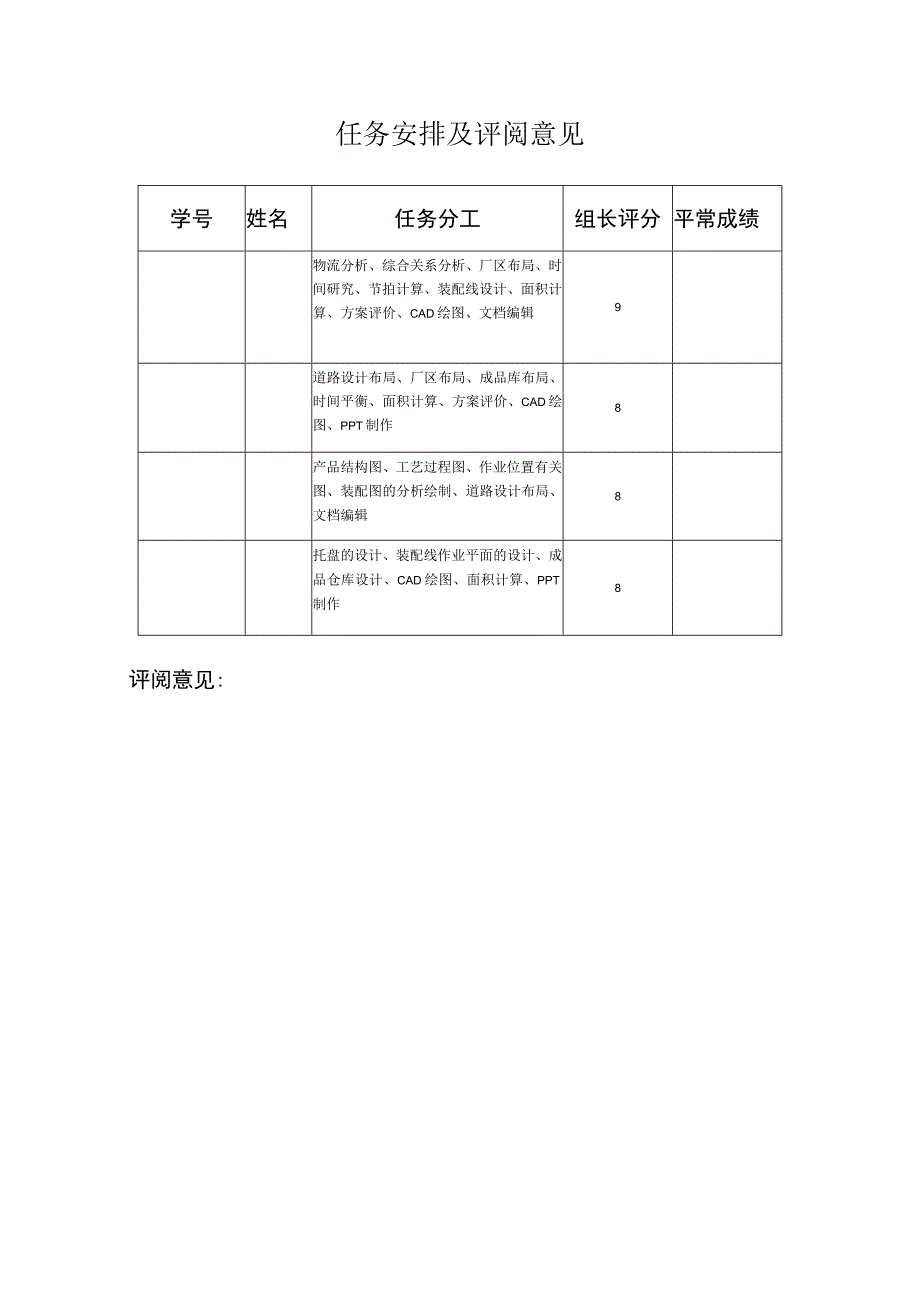

1、工业工程厂区布局综合课程设计工业工程综合课程设计报告题目：S195油泵生产厂规划设计学期：2072018l专业：工业工程班级：工业141小构成员及成绩学号姓名出勤得分组长评分答辩评分报告评分总成绩指导教师:完成日期：2017年9月15日任务安排及评阅意见学号姓名任务分工组长评分平常成绩物流分析、综合关系分析、厂区布局、时间研究、节拍计算、装配线设计、面积计算、方案评价、CAD绘图、文档编辑9道路设计布局、厂区布局、成品库布局、时间平衡、面积计算、方案评价、CAD绘图、PPT制作8产品结构图、工艺过程图、作业位置有关图、装配图的分析绘制、道路设计布局、文档编辑8托盘的设计、装配线作业平面的设计、

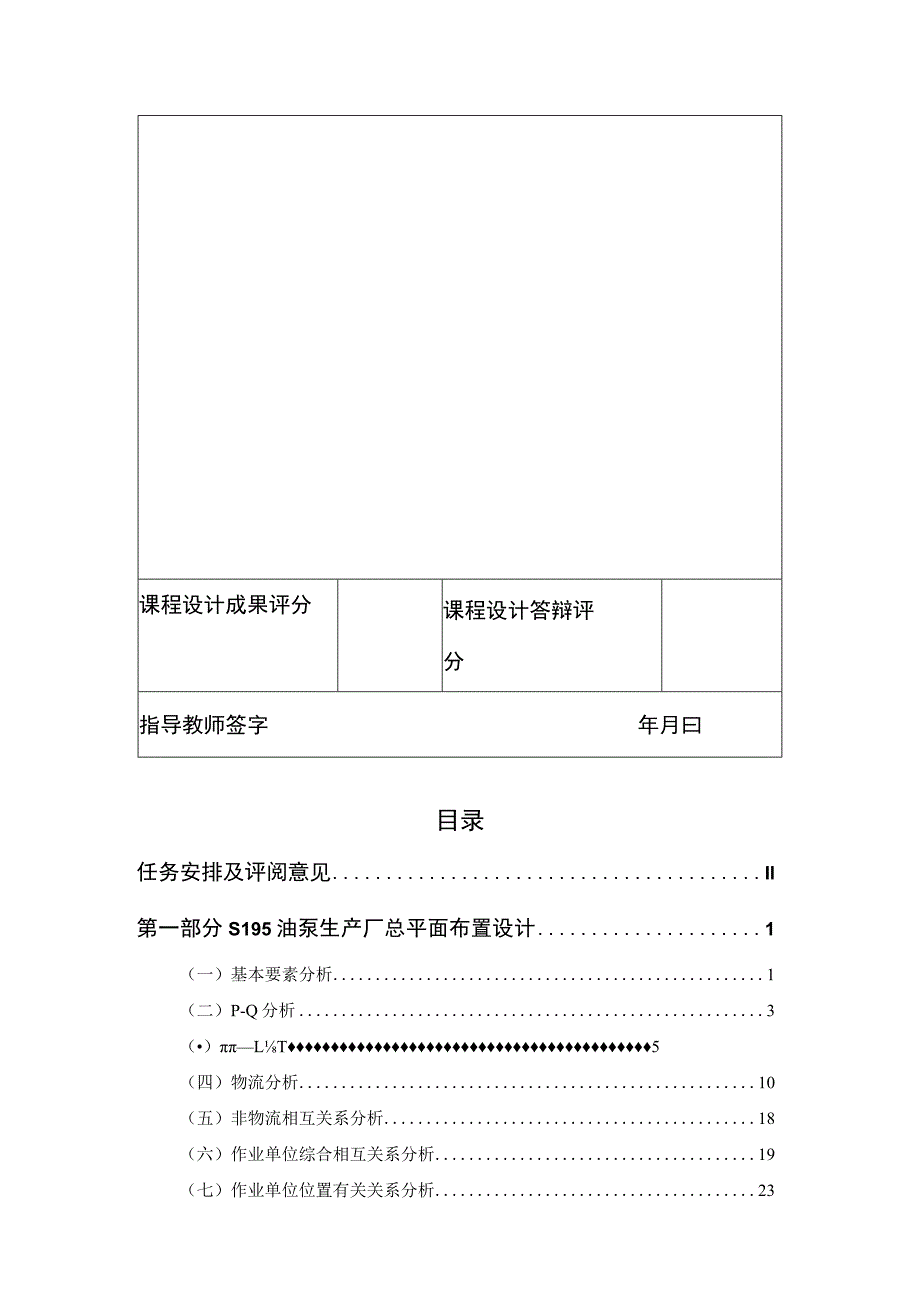

2、成品仓库设计、CAD绘图、面积计算、PPT制作8评阅意见:课程设计成果评分课程设计答辩评分指导教师签字年月曰目录任务安排及评阅意见Il第一部分S195油泵生产厂总平面布置设计1（一）基本要素分析1（二）P-Q分析3（）LT5（四）物流分析10（五）非物流相互关系分析18（六）作业单位综合相互关系分析19（七）作业单位位置有关关系分析23（八）绘制作业单位面积相互关系图24（九）J,内道路设T141（十）绘制工厂总平面布置图42（十一）工厂总平面布置图方案评价45第二部分S195油泵装配车间的平面布置设计48（一）基本要素与P-Q分析48（二）绘制装配工艺程序图48（三）装配单元及其时间研究49
3、（四）S195油泵装配流水线组织设计53（五）确定上料运输方案67（七）装配车间人员计算68（八）绘制装配车间平面布置图69（九）装配车间平面布置图方案评价71第三部分S195油泵厂成品库的设计73()VI73（二）通道设计74（三）仓库面积规划75（四）仓库内部布局78（五）成品库平面布置图方案评价80附录1托盘设计83附录2泵体尺寸89总结90参考文献91第一部分S195油泵生产厂总平面布置设计（一）基本要素分析1、分析S195油泵产品结构，绘制产品结构树。图1-1产品结构树图2、编制S195油泵产品零部件明细表。表1-1产品零部件明细表产品名称S195喷油泵产品重量/g914.40计划年
4、产量（单位/万）192序号零件名称零件代号自制外购总计划需求上单件重量/g1泵体HOO自制192670.002柱塞弹簧1310自制19221.743弹簧下座1320自制1927.584出油阀弹簧1420自制1921.585推杆体1710自制19231.376定位螺钉1820自制3843.107柱塞挡板1220外购1927.588出油阀垫片1610外购1921.429进油嘴1510外购19219.0610进油嘴挡圈1520外购1920.6111进油嘴垫圈1530外购3840.2212出油阀紧座1411外购19248.6113出油阀螺帽1412外购1920.7514柱塞1211外购19224.83
5、15柱塞套1212外购19239.0016出油阀1621外购1922.7217出油阀底座1622外购19211.4518推杆体大圈1720外购1928.5319推杆体小圈1730外购1923.7220推杆体轴1740外购1926.3721弹簧垫圈1810外购1920.7322平垫圈1830外购1920.11（二）P-Q分析1、进行产品一产分析，确定生产类型。表1-2不一致行业产品类型参考表产品类型零件重量（kg）轻型零件中型零件重型零件电子行业30.0机床行业50.0重型机械200.0零件重量小于1kg,属于轻型零件。表1-3生产类型划分参考表生产类型零件生产纲领（件/年）重型零件中型零件轻型
6、零件单件生产5101000500050000属于轻型零件，年需求生产量1920000件，使用大量生产类型。在进行P-Q分析的过程中，将P-Q关系绘制成P-Q曲线。2、根据AQ分析与布置类型的关系，决定工厂总平面布置类型。表1-3零件年产量表零件名称定位螺钉泵体柱塞弹簧弹簧下座出油阀弹簧推杆体产品产量（单位/万）384192192192192192产SP图1-3P-Q分析图产品产量大而产品的数量少，有图1-3可知，应使用产品原则布置。（三）产品工艺过程分析1、分析给定的工艺卡。通过对自制件加工工艺过程、产品装配过程的分析,计算每个工艺过程阶段中加工前工件重置及产生的废料重置。本课程设计中假设：所
7、有自制件的毛坯在加工为零件后，重量缺失10%。零件质量缺失是在机加工过程中车床、铳床的机加工切削导致，机加工过程中具体的零件质量缺失如下表1-5所示。表1-4各零件物料重量表序号零件名称毛坯重量/g零件重量/g废料重量/g1泵体744.45670.0074.452柱塞弹簧24.1621.742.423弹簧下座8.427.580.844出油阀弹簧1.761.580.185推杆体34.8631.373.496定位螺钉3.443.100.34表1-5零件加工质量缺失表零件名称加工过程缺失重量/g剩余重量泵体毛坯-744.45机加工74.45670零件-670柱塞弹簧毛坯-24.16机加工222.16
8、热处理022.16机加工0.4221.74热处理021.74机加工021.74零件-21.74出油阀弹簧毛坯-1.76机加工0.181.58热处理01.58机加工O1.58零件-1.58弹簧下座毛坯-8.42机加工0.847.58热处理7.58零件-7.58定位螺钉毛坯-3.44机加工0.343.1零件-3.1推杆体毛坯34.86机加工331.86热处理031.86机加工0.4931.37零件31.372、绘制产品工艺程序图。根据各自制零件工艺卡,结合S195油泵的爰配过程,绘制S195油泵整体工艺程序图。柱型弹簧出油阀弹簧螺钉菜体毛坯IATXYATATVlATATATXIXYiMTAT车端面
9、（机）车外Bl（机）车端面VL）布1（机）JffM-W（机东中孔ifti5t（机）倒角（机）钻较浓的传孔（机）依静向情（机）去毛JM机粹回火瓢）班SJiR轮Ifl孔（机梢沈机）林廉外Pl（1）Stft（机加工）ttr（机加工）部回火（热）的两端面（机）SMm定形辄化（Sft）立定处理机检验tffl（机）锥T形情（机）钻3孔mIitH.清洗，凤物回火.氧化（）绕簧m救断（机）乘两端面（机）物形（机）定形氧化（热）立定处理（机）车（机加）mi机去毛尖机）检查车大头孔（机加工）精车法兰（机加工）钻囱定孔机加工）车小头外Ifl（Hinr）车修而机加工瞠孔（mmI车齿杆孔（机加工）划倒角（机X）车IH弧
10、（机加X）10）护孔（机加工）牯商标孔（机加工）像口（机加工）拈定位孔（机加工）车进泊孔（机加工）OIA机加工）砧呼向筋孔（机加工攻性机加18去毛剌，情洗次风（机加工）极找亲体图1-4S195泵体整体工艺程序图3、绘制S195油泵初始的多种产品工艺过程表。表1-6产品工艺过程表（改进前）零件分类自制件外购件成品零件名出油阀弹簧评簧下座推杆体油泵体柱塞弹簧定位螺栓其他16种S195喷油泵设备名称流程流程流程流程流程流程流程流程钻库Q$半成品库度5外购件库1*/II成品库“IIII/II机加工车间热处理车间fI装配车间5J)64、通过调整作业单位排列顺序，对初始产品工艺过程表进行改进，以减少物流倒流的情况，绘制改进后的多产品工艺过程表。表1-7产品工艺过程表（改进后）零件分类自制件外购件成品零件名出油麟簧那簧下座推心体油泵体柱塞弹簧定位螺栓其他16种S195喷油泵设备名称流程流程流程流程流程流程流程流程毛廨机加工车间的期热处理车间半成辟
