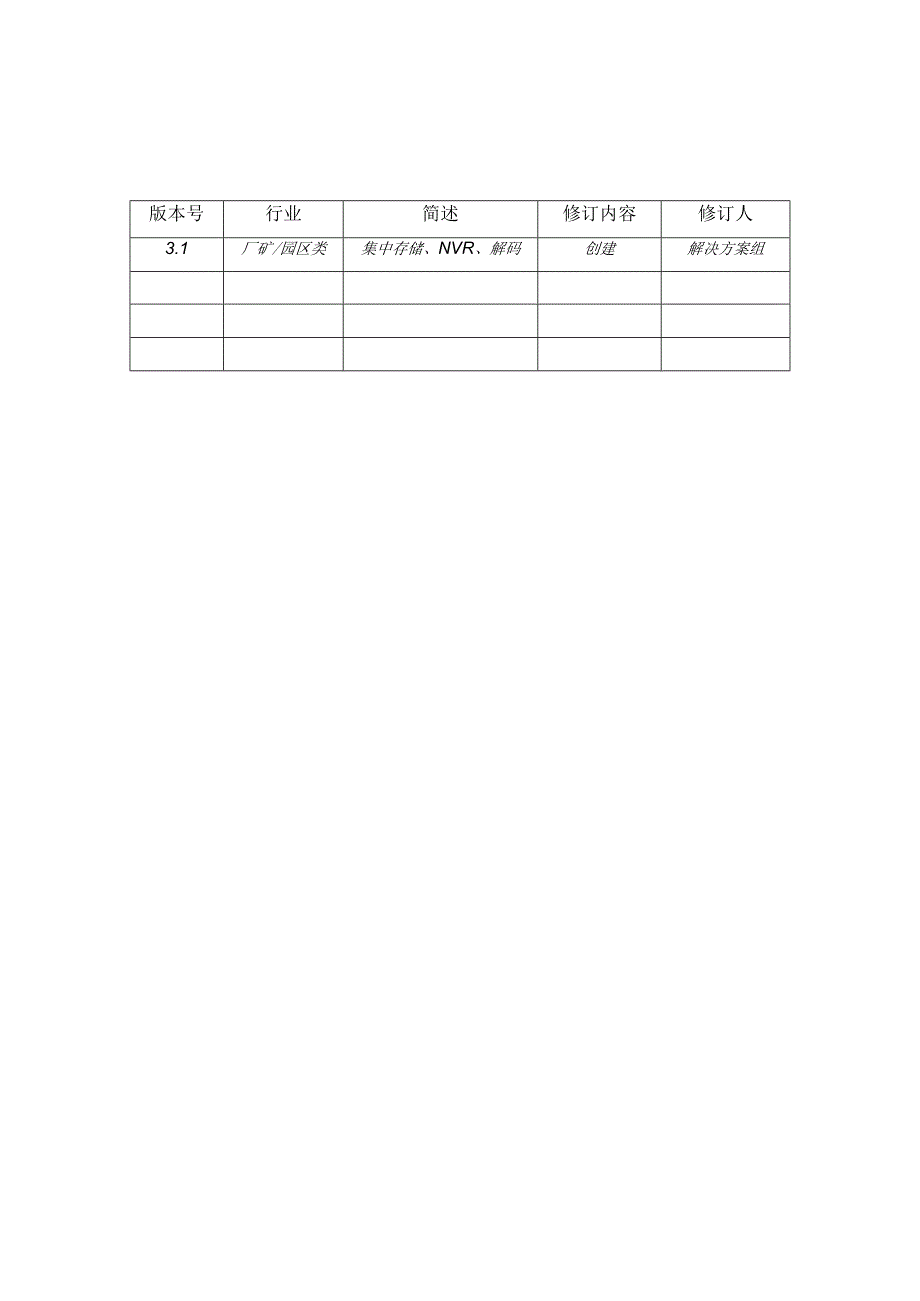

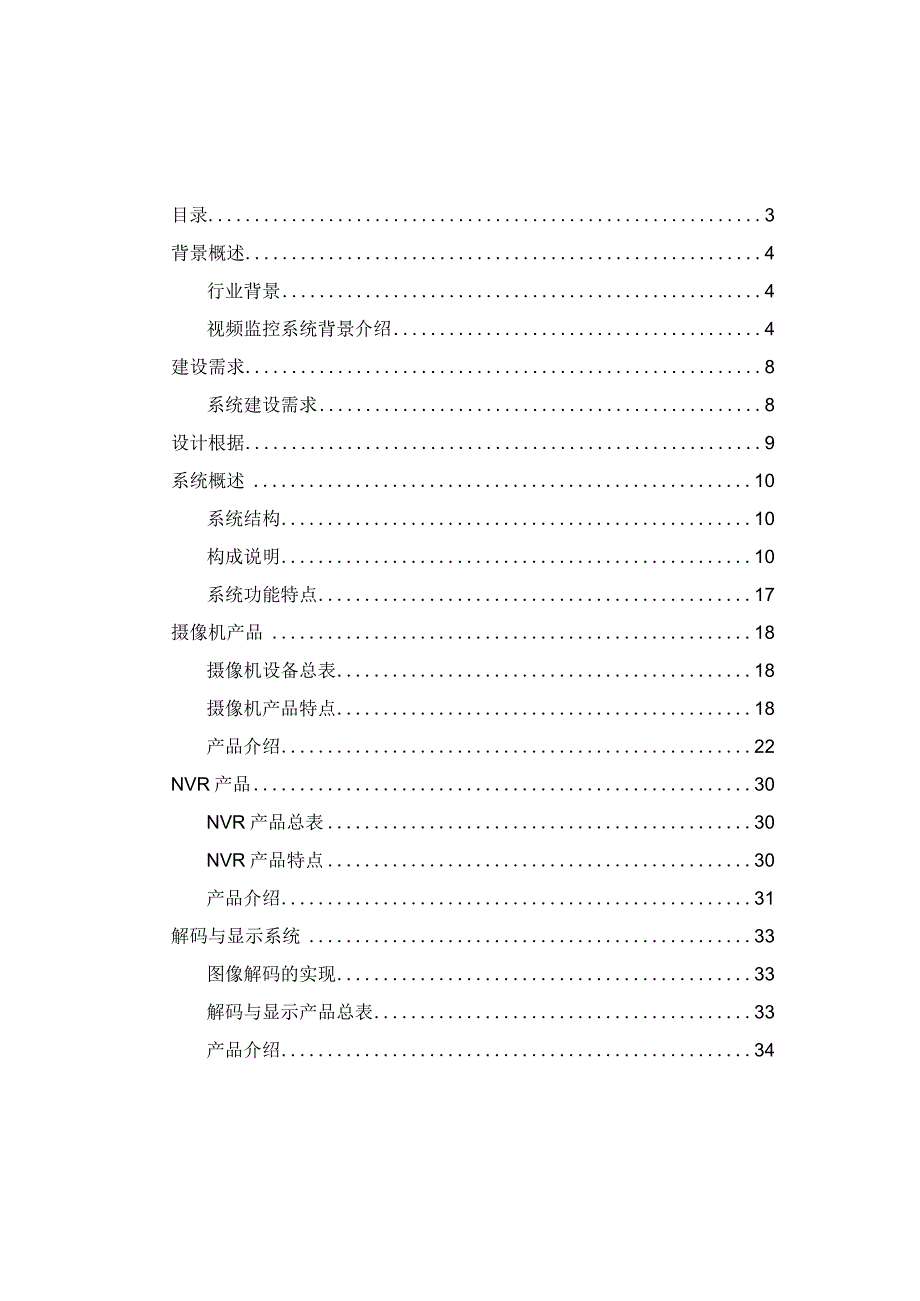

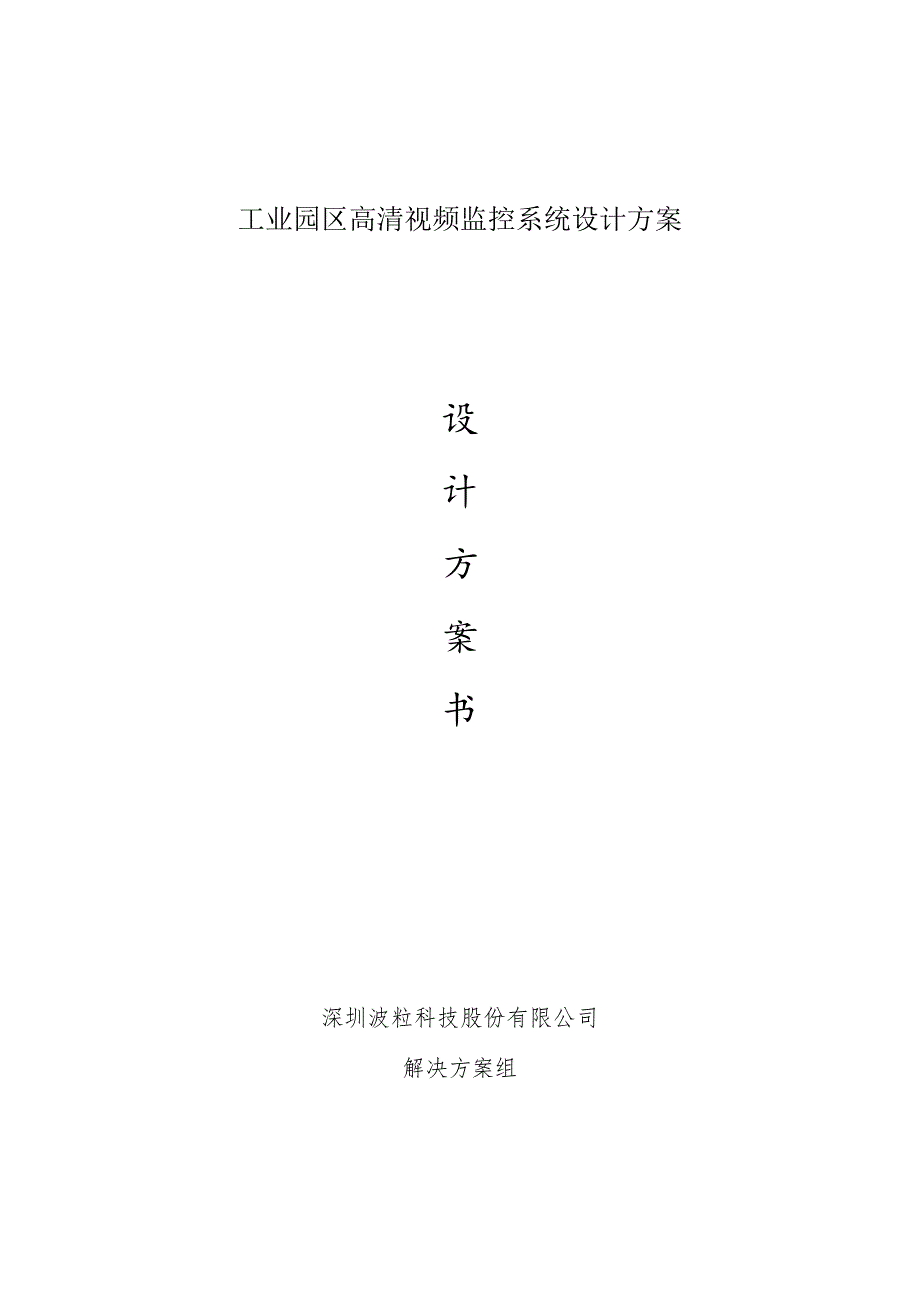

1、工业园区高清视频监控系统设计方案设计方案书深圳波粒科技股份有限公司解决方案组版本号行业简述修订内容修订人3.1厂矿/园区类集中存储、NVR、解码创建解决方案组目录3背景概述4行业背景4视频监控系统背景介绍4建设需求8系统建设需求8设计根据9系统概述10系统结构10构成说明10系统功能特点17摄像机产品18摄像机设备总表18摄像机产品特点18产品介绍22NVR产品30NVR产品总表30NVR产品特点30产品介绍31解码与显示系统33图像解码的实现33解码与显示产品总表33产品介绍34背景概述行业背景当前，现代化工业园企业模式在不断的普及与深化进展，企业的信息化建设不断深入，企业正逐步转向利用网络
2、与计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。为此，现代化工业园企业的建设、管理、保隙也应该向着数字化、信息化、智能化的方向进展。有效部署视频监控系统不但能够对进出工业园区的人员、物流、周界进行监控，提高工厂的安全保卫水平，而且能够通过对车间、仓储、生产线、办公区等的视频监控与录像记录，便于生产调度、指挥与数据统计分析，利用科技的手段提高企业管理水平与生产效率,保证园区内人员、财产、物资的安全。视频监控系统背景介绍高清视频监控系统简述波粒高清监控系统的目的是为了确保用户能够直观的感受到最优质的视频监控图像。它充分的运川到了现有的计算机技术与网络通讯技术，在完成高清图像采
3、集与压缩编码的同时，通过TCP/IP网络将视频传输至向它发出需求的应用，继而满足了我们设计之初对视频监控体系的需求，如：实时预览、存储与回放、操纵、第三方联动、智能分析等。在实际应用中，我们能够将基本的视频监控体系划分为四大模块，即：摄像机端、传输网络、存储端与用户端，具体如下图表:单元介绍摄像机端传输网络存储端用户端功能信号采集、压缩、网络编码用于视频流与操纵信令的传递：数据存储与转发用户对监控系统进行操作使用对应设备摄像机、报警设备、音频输入输出设备、传感器等交换机、路由器、无线设备、防火墙等NVR,存储服务器、流媒体、磁盘存储阵列等客户端电脑、管理平台、WEB端、手机客户端、解码器、拼接
4、屏、操纵键盘等。高清图像分辨率表CIFVGAD1百万高清（720P）200万像索(108OP)NTSC352240640x480704480128072019201080PAL352288704576图像分辨率图1080P1920X1080720P1280X720WAPA摄像机视频码流附表高清网络监控系统与CCTV系统解决方案对比高清网络视频监控CCTV模拟监控视频图像效果130万像素或者200万像素视频图像逐行扫描，无锯齿 数字信号无杂色 16：9宽屏画面风格，更宽视角整个系统均使用数字视频信号 视频图像像素数不超过40万多使用隔行扫描，图像边缘锯齿，拍摄高速运动物体会出现拖尾 亮度、色度信
5、号不易分离，画面色彩杂糅 4：3画面风格整个系统需对视频信号进行多次D/A、A/D转换，易损画质摄像机的扩展功能 支持接入音频设备 支持接入报警等开关量信号设备 支持接入485模拟云台设备支持以太网PoE供电协议 支持摄像机的本地视频存储基础的视频采集功能，其他功能基本上不具备联网特性 传输数字网络信号 抗干扰性能强 双纹线、光纤、无线微波等传输介质 基于分组交换，多台设备可共享传输链路 系统IP网络化，能够进行基于IP协议的联网 传输模拟视频信号 易受干扰 同轴电缆，通过设备调制与解调后可使用微波、光纤等传输介质 一根电缆只能传输一台摄像机的视频信号 系统孤立，若要实现系统之间联网，需首先通
6、过DVR.DVS等设备进行视频的网络编码传输线路的可扩展性以太网传输，线路扩展性高，无需重新布线，通过增加网络的接入节点，提升链路的带宽容量即可需要重新敷设视频线缆安全性信号通过网络协议编码，安全性高模拟视频信号易被直接窃取线路成本供电、PTZ操纵、报警、音频能够与视频统通过网线传输，也可利用已建成的网络需要分别敷设供电线路、PTZ操纵线路、报警线路、音频线路、视频线路，线缆与沿线管道辅材成本高硬盘占用数据信息量大，磁盘空间占用大数据信息量小，磁盘空间占用量小集成与二次开发 数字视频易于集成，能够对接音频、报警、门禁等安防子系统实现联动 通过二次开发，数字视频资源能够快速有效被上游各类业务平台
7、调用，如数字城管、电子监考、报警指挥等 需另外单独部署音频、报警、门禁等系统，集成性差 二次开发教繁琐，模拟视频信号需先通过数字编码才能被上游应用端所调用施工与保护施工快捷、周期短、成本低保护简便 施工复杂、周期长、成本高 保护复杂，且要紧是线路保护建设需求系统建设需求根据工业园区对安保系统的需要，同时为日常的企业管理提供便利，要求为整个园区建设高清视频监控系统，以保隙对重要区域进行24小时的图像监控。视频图像的预览与回放分辨率应能达到1920*1080/1280*720,每秒25帧无卡顿，整个系统应能至少储存30天的历史录像。园区内需要监控点覆盖的区域包含：工业园区主出入口、分出入口、周界、
8、仓库、物流周转区、停车场、生产车间等，摄像机应能在户外全天候工作，要满足防水的要求，还能够实现日/夜监控；园区内的停车场。物流周转区所安装的摄像机务必视野开阔，在有效的拍摄范围内应能清晰的记录车辆、人员等细节，在园区的几个出入口、广场等开阔地段使用高清高速球，可设置巡航/线扫模式进行视频监控。所有用于视频接入与存储的NVR/存储服务器/磁盘阵列要求以集群的形式被集中部署在园区的保安值班室，便于安保人员操作使用。NVR/存储服务器/磁盘阵列要紧目的是将接收到的视频流存储在硬盘里。系统应使用C/S模型设计，NVR/存储服务器/磁盘阵列作为系统的SerVer端，能够为客户端主机、WEB、手机，解码器
9、等发起的视频请求提供数据分发服务。监控中心设计安装多台监视器/拼接屏以形成电视墙系统，电视墙系统能够将重要防区的视频图像显示出来，同时根据日常防范的特点，形成单画面显示、多画面分割显示、单画面轮循、多画面轮循等显示预案。对接了第三方报警子系统，应能实现在电视墙上、电子地图上形成联动。因整个园区所要监控的区域涵盖的范围广，数据传输距离较远，为了更好的提高网络的利用率，同时符合未来的可能存在的系统扩展方向，需要在园区内敷设光缆，并以此光缆作为主干建设一个视频监控专用网络，园区监控系统内的视频设备，不管是摄像机与NVR,还是服务器与客户端，均应轻松实现接入与互联互通。设计根据第一章.安全防范工程技术
10、规范(GB50348-2004)第二章.安全防范系统验收规则(GA308-2001)第三章.安全防范系统通用图形符号(GA/T74-2000)第四章.视频安防系统技术要求(GB/T367-2001)第五章.邮电通信网光纤数据传输系统工程施工及验收暂行技术规范第六章.安全防范工程费用概预算编制办法(GB/T70-2004)第七章.工业企业通用设计规范(GBT42-81)第八章.电气装置安装工程施工及验收规范(BGJ232.90.92)第九章.民用闭路监视电视系统工程技术规范(GB50198-94)第十章.民用工业建筑电气设计规范(GJTI6-92)第十一章.电视系统视频指标(CCTRRECOMM
11、ENDATION472-3)第十二章.建筑物防雷设计规范(GB50057-94)第十三章.安全防范工程技术规范(GB503482004)第十四章.安防系统工程验收规范(GA308-2001)第十五章.中华人民共与国公共安全行业标准(GA/T70-94/T74-94)第十六章.安全防范工程程序与要求(GA/T75-94)第十七章.安防系统工程质量检验实施细则(试行稿)第十八章.电信专用房屋设计规范(YD500394)第十九章.安全防范系统雷电浪涌防护技术要求(GA/T6702006)第二十章.国家与地方有关标准的规定系统概述系统结构监控设署组网和系统结构图A*R*AIKiIlMf-)接入层构成说
12、明波粒百万高清系统解决方案从业务关系上能够分为四大模块，包含了摄像机端、传输网络、存储端与用户端。传输网络是整个系统间实现交互的载体，而运行在该载体上的视频流与操纵信令便反映了“摄像机端一存储端一用户端”之间的业务关系与实现原理。下面我们将结合设计实例来说明整个园区高清监控解决方案的构成原理与实现方式。存情洸,I?制慎令存储端：NVR/存储服务器/IPSAN转发温控M伯令用户端：WEB/客户端/管理端/移动客户端/解码器传输网络摄像机端遵照工业园区内实际存在的不一致的环境场景与设计需要,我们为监控系统选用了不一致的摄像机规格组合搭配，比如安装在园区出入口、周界、主干道、仓库、货场等的红外枪型摄
13、像机，确保了红外防水与全天候监控，能够清晰的记录人员、车辆的实时动态信息：安装停车场等的高速球，则利用其PTZ,巡航预置点、线扫等功能实现大覆盖面积的监控；对夜间车辆的车牌信息进行拍摄时，能够考虑选用白光灯板+枪型摄像机的方式，有效抑制行车灯所带来的强光影响；在办公楼，能够选择半球摄像机或者者海螺机，在获取高清图像的同时，也保证了美观。除了考虑摄像机的规格，还能够充分发挥摄像机功能的多样性，关于部分需要监控现场声音环境的防区，能够考虑将外置的拾音器接入到扩展音频摄像机的音频接口上，方便拾音（用户甚至能够直接选用内置音频的摄像机），而配合前端的扩音器，还能支持与用户端的双向语音对讲。便于生产调度
14、的中心指挥，除了音频扩展功能，波粒的摄像机还支持报警开/关量设备的接入、RS485云台的接入等。这些扩展功能都能够根据实际园区监控建设的要求来进行规划。存储端由于整个工业园区的监控系统使用的是集中存储的解决方案（参见系统结构图），通过在监控中心选择安装多台NVR/存储服务器/磁盘阵列等构建的存储集群，将所有前端摄像机的并发视频流进行流量均衡与接入，视频流被直接写入到NVR/存储服务器/磁盘阵列所搭载的硬盘里。设备所支持的录像时长视挂载的磁盘容量、接入视频数、视频码率（参加码率附表）、与录像方式（定时、持续、移动侦测录像）等因素决定。用户能够登陆到存储设备，对前端摄像机与存储设备自身进行配置，比如视频图像质量、网络参数、录像计划等。存储端设备均设计为多网口隔离模式，分为接入网口（IPe）与转发网口（LAN）,其根本目的就是为了实现C/S模型结构。存储设备作为服务器端，一方面将IPC网口获取到的视频流在本地进行存储，另外一方面通过LAN连接客户端设备，比如WEB/中控电脑/手机/解码器等，通过转发视频流，传递给需要进行实时预览/历史回放的网络节点上。除了满足本地网络用户访问以外，通过在网关设备上进行NAT或者PAT部署后
