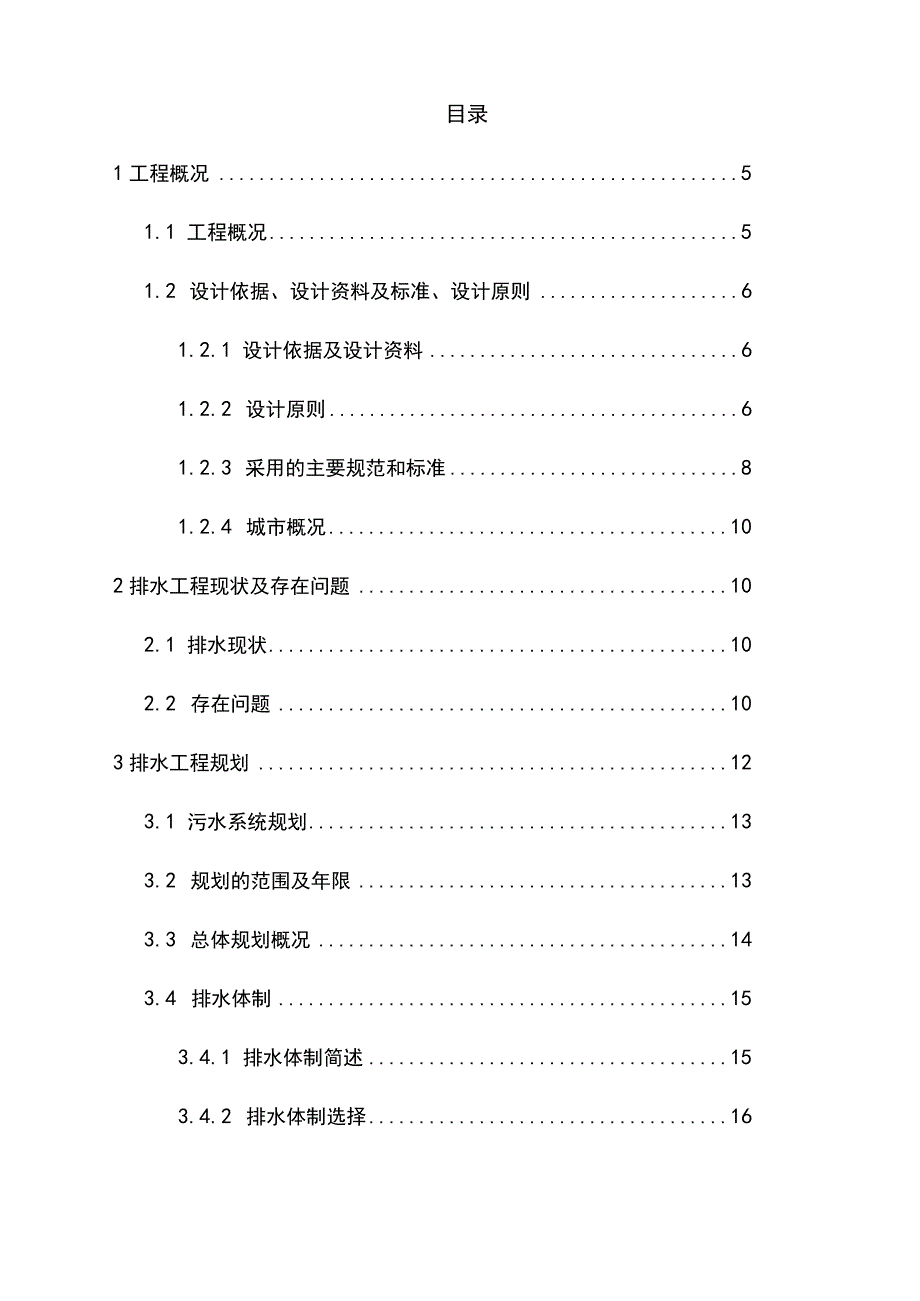

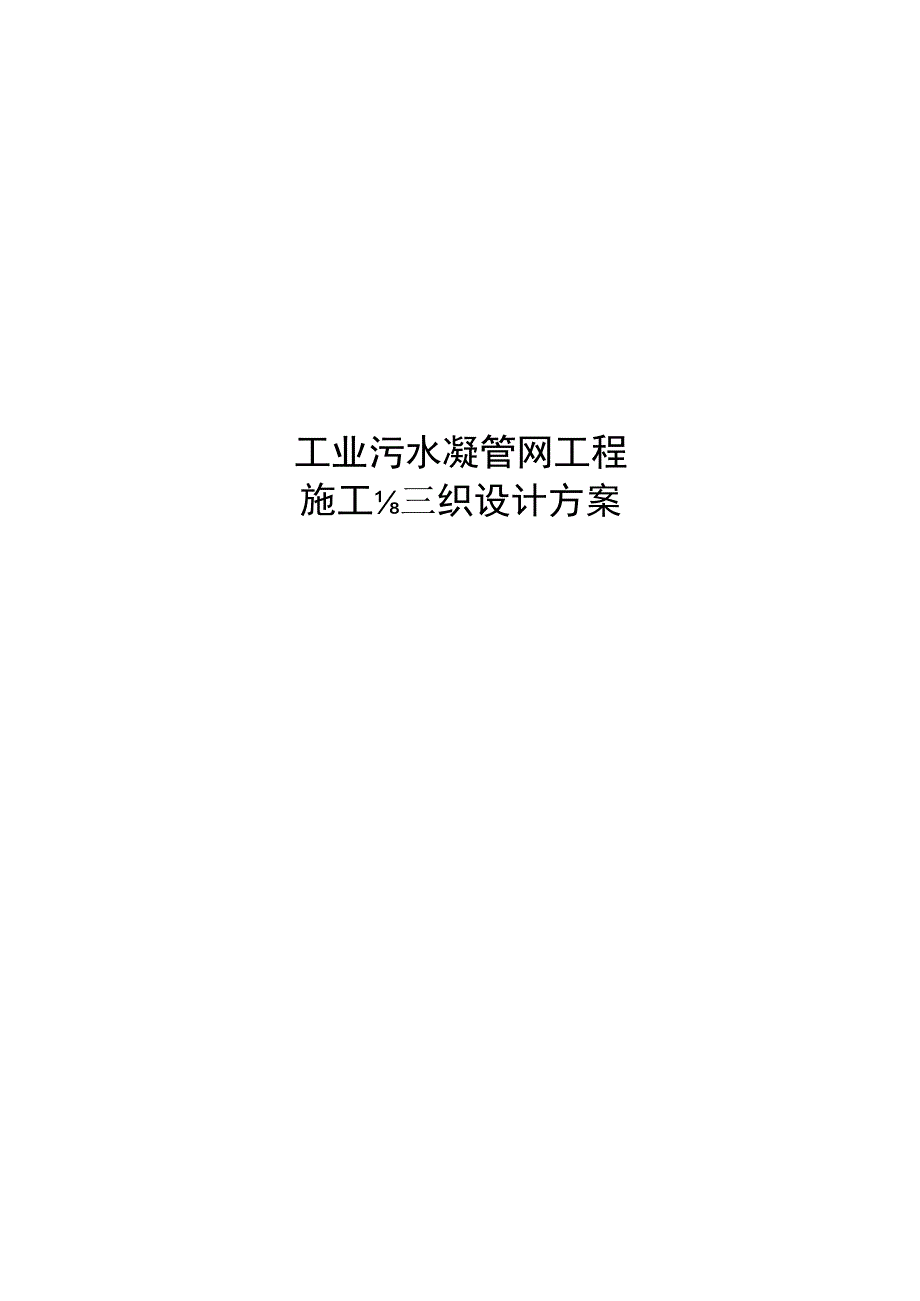

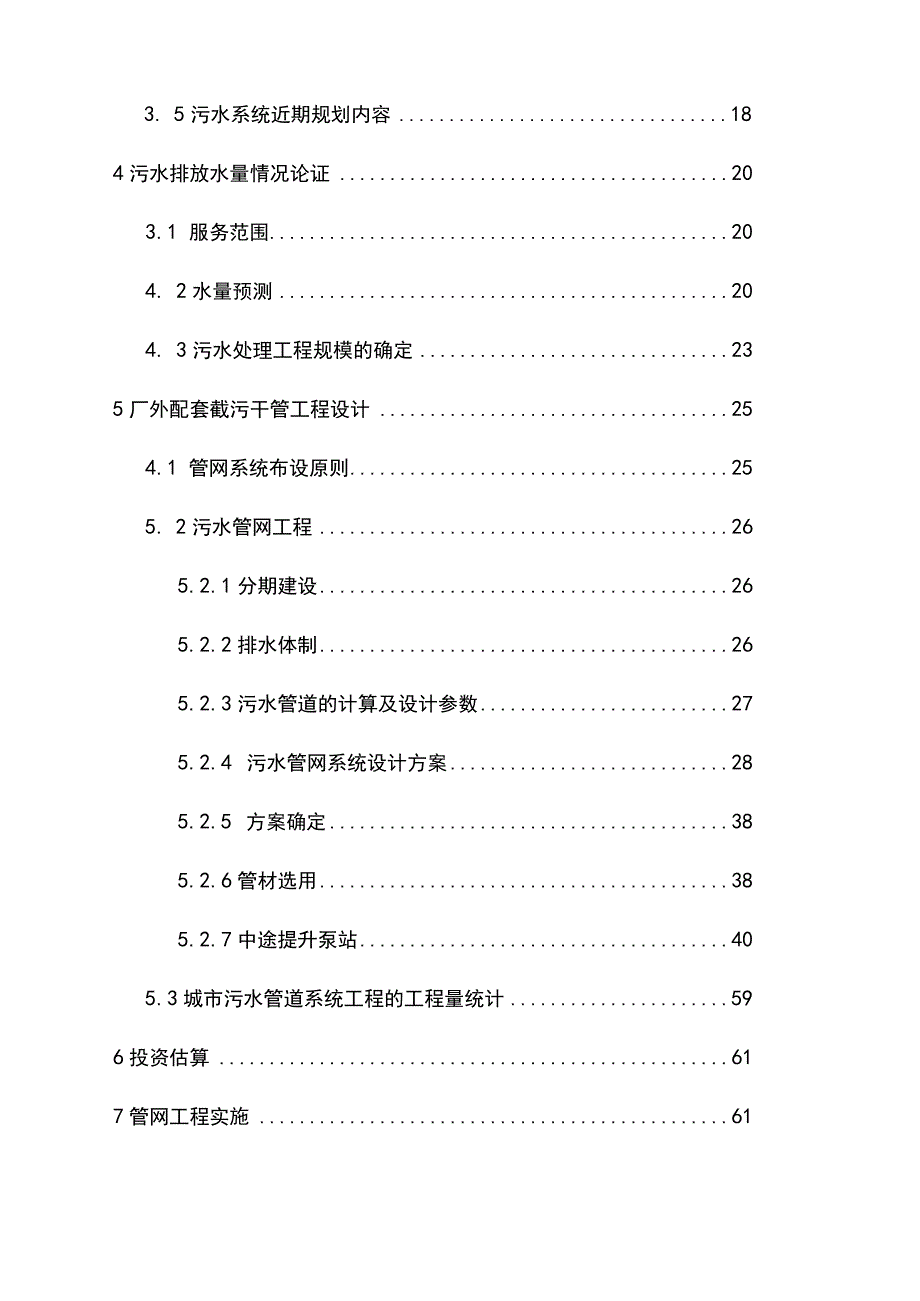

1、工业污水凝管网工程施工三织设计方案目录1工程概况51.1 工程概况51.2 设计依据、设计资料及标准、设计原则61.2.1 设计依据及设计资料61.2.2 设计原则61.2.3 采用的主要规范和标准81.2.4 城市概况102排水工程现状及存在问题102.1 排水现状102.2 存在问题103排水工程规划123.1 污水系统规划133.2 规划的范围及年限133.3 总体规划概况143.4 排水体制153.4.1 排水体制简述153.4.2 排水体制选择163. 5污水系统近期规划内容184污水排放水量情况论证203.1 服务范围204. 2水量预测204. 3污水处理工程规模的确定235厂外
2、配套截污干管工程设计254.1 管网系统布设原则255. 2污水管网工程265.2.1分期建设265.2.2排水体制265.2.3污水管道的计算及设计参数275.2.4 污水管网系统设计方案285.2.5 方案确定385.2.6管材选用385.2.7中途提升泵站405.3城市污水管道系统工程的工程量统计596投资估算617管网工程实施618存在问题及建议62前言排水设施是现代化城市不可缺少的重要基础设施，是城市水污染防治和城市排污、排涝、防洪的骨干工程，是保障人民生命财产安全的重要设施，对城市经济发展具有全局性、先导性的影响，是确保城市可持续发展的重要设施。目前新桥产业园内除*镇区外，其它区域
3、基本仍以散落农民自建房为主。*镇老城区排水基础设施薄弱，仅有的几条排水管渠均按合流制排水系统的建设，存在诸多不合理之处，给后续的排水系统设计、建设带来相当大的麻烦。园区内新建道路下已铺设有雨污水管道，但不成系统，区内生活污水及农业生产污水均未经处理直接排放，雨水基本顺地势依靠地表漫流就近排入附近水体,如果不加快排水系统建设步伐，随着城区的发展，水污染问题必将不断加剧。*镇镇区内水系，最终注入淮河，而淮河流域为我国重点水污染防治区域，因此需要建设梆*镇工业污水处理工程，收集处理片区污水，确保流域水质达到国家规定标准确定的控制目标。同时提高环境质量，保护居民身体健康、改善投资环境，努力形成环境优美
4、，人与自然和谐相处的城市生态环境，促进*镇环境、经济和社会持续、协调发展。受*新桥国际产业园管理委员会的委托，2012年2月，*环保节能科技股份有限公司承担该工程初步设计的编制工作。接受委托后，我公司立即组织有关设计人员前往现场搜集资料，并结合2011年9月*省建设工程勘察设计院对该工程所做的可行性研究报告，完成了本项目初步设计的编制工作。本初步设计在编制过程中得到了业主单位及其他相关部门的大力支持与协作，在此表示衷心的感谢！1工程概况1.1工程概况（1）工程名称及建设单位工程名称：*镇工业污水处理工程建设单位：*新桥国际产业园管理委员会（2）管网工程设计规模结合已批复的*新桥产业园排水工程专
5、业规划内容，对*镇工业污水处理厂近期新建管网工程进行设计，配套管网工程总长为72.75kmo（3）管网工程设计内容处理能力为2104m7d的工业污水处理厂厂外配套管网工程相关内容。(4)规划年限根据批复的规划内容，本工程规划的近期年限为2015年，远期为2030年。(5)排水体制服务范围内排水体制采用完全分流制排水体制。(6)服务范围*镇工业污水处理工程收水范围为老城区、林电灌渠北区和*电灌渠南区，收水范围25.38平方公里。1.2设计依据、设计资料及标准、设计原则1.2.1 设计依据及设计资料(1)中标通知书(2012年1月)(2)*新桥产业园排水工程专业规划(3)*镇总体规划(200820
6、30)(4)*新桥产业园发展总体规划(5)*镇工业污水处理工程可行性研究报告(*省建设工程勘察设计院，2011年9月)；(6)其他说明文件及基础资料。1.2.2 设计原则1）从现状出发，采用合适的排水体制，分期建设，真正起到保护环境、保障人民身体健康的作用。2）在城市总体规划指导下，结合城市水利防洪专项规划设置污水干管的位置，要求平面布置顺直，水流顺畅，尽可能在管线较短和埋深较小的情况下，让区域内的污水自流排出；3）管网设计考虑近远期工程建设相结合。4）根据排水现状和地形，合理划分污水排水服务区。5）要充分利用地形优势和地形特点，顺坡就势，节省能量，尽可能减小管道埋深。采用重力流输送污水，尽可
7、能不设或少设中途提升泵站；6）污水主干管布置尽量结合道路建设，同时尽可能减少管网建设对城市交通带来影响O污水主干管敷设在主干道上且应按照道路竖向由高到低布置，支干管也要尽量满足道路竖向由高到低接入的要求,部分区域可以采用适当的反坡敷设。7）污水主干管尽量敷设在主干道上且应按照道路竖向由高到低布置，支干管也要尽量满足道路竖向由高到低接入的要求，部分区域可以采用适当的反坡敷设。8）管网布置与污水处理厂厂址相结合，管网布置既能满足城市污水收集、输送的要求，又要考虑经济的合理性。9)管道覆土深度应首先考虑满足服务范围内的收水要求以及与污水管道系统的衔接，并考虑为其它市政管线预留适当的竖向空间。10)为
8、保证系统运行安全性，以及考虑到污水管线的清扫，可结合地形特点适当的位置设置事故排放口。11)管线穿越城区河道时，应在河床冲刷线一下敷设，并结合实际采取必要的防冲刷措施；12)管网布置便于建成后运行管理。1.2.3 采用的主要规范和标准(1)室外排水设计规范GB50014-2006(2)污水综合排放标准(GB89787996)(3)泵站设计规范GB/T50265-97(4)污水排入城市下水道水质标准CJ343-2010(5)城市污水处理工程项目建设标准(修订)2001北京(6)给水排水工程构筑物结构设计规范GB50069-2002(7)混凝土结构设计规范GB50010-2010(8)建筑结构荷载
9、设计规范GB50009-2001(2006)(9)建筑地基基础设计规范GB50007-2002(10)建筑基础处理技术规范JGJ79-2002(11)建筑抗震设计规范GB50011-2010(12)建筑结构可靠度设计统一标准GB50068-2001(13)采暖通风与空气调节设计规范GB50019-2003(14)通风与空调工程施工及验收规范GB50243-2002(15)工业企业采暖、通风及空气调节设计规程(16)室外给水排水和燃气热力工程抗震设计规范GB50032-2003(17)城镇污水处理厂附属建筑和附属设备设计标准CJJ31-89(18)供配电系统设计规范GB50052-2009(19
10、)低压配电设计规范GB50054-95(20)建筑防雷设计规范GB50057-2010(21)电力装置的继电保护和自动控制设计规范GB50062-2008(22)电力装置的电气测量仪表装置设计规范GB50063-2008(23)工业与民用电力装置的接地设计规范GBJ65-83(24)电力工程电缆设计规范GB50217-2007(25)自动化仪表工程施工及验收规范GB50093-2002(26)控制室设计规定HG/T20508-2000(27)仪表供电设计规定HG/T20509-2000(28)信号报警、联锁系统设计规定HG/T20511-2000(29)仪表配管、配线设计规定HG/T20512
11、-2000(30)工业企业噪声控制设计规范GBJ87-85(31)钢质管道及储罐防腐蚀工程设计规范(SYJ0004-1999)1.2.4 城市概况详见厂区工程初步设计说明书2.3节描述。2排水工程现状及存在问题2.1 排水现状新桥产业园内除*镇区外，其它区域基本仍以散落农民自建房为主。*镇老城区排水基础设施薄弱，仅有的几条排水管渠均按合流制排水系统的建设，存在诸多不合理之处，给后续的排水系统设计、建设带来相当大的麻烦。园区内生活污水及农业生产污水均未经处理直接排放，雨水基本顺地势依靠地表漫流就近排入附近水体。*镇目前没有建成的污水处理厂，两座日处理1万吨和2万吨的污水处理厂正在筹建。2. 2存
12、在问题随着城市建设的不断发展和工业生产、人民生活水平的日益提高,以及国家对环境保护的高度重视，城市排水的要求和标准愈来愈高。新桥产业园排水存在的主要问题有：a、排水体制落后新桥产业园内*老镇区的排水体制为雨污合流制，由于大量未经处理的生活污水自由排放，造成地表水污染。b、排水管网建设滞后产业园内近年新建道路均按规划随道路建设铺设了雨、污分流制管道,但由于建设经费和历史原因,*镇老城区内目前多数排水管（渠）为砖砌盖板暗渠，也有少量混凝土管。主管渠埋深普遍较浅，由于多种原因，排水沟渠堵塞现象严重，再加上清淤工作跟不上，造成沟渠坡度不一，部分断面压缩，形成“卡脖子”现象；排水系统排水方向不明确，排水
13、分区混乱。c、城市水体已受到不同程度的污染根据现场踏勘，新桥产业园内的排水渠均受到了不同程度的污染。d、用地性质改变，城区排水压力加大随着园区的建设，在城市建设过程中，侵占了部分蓄水池和洼地，使城区沟塘的调蓄能力逐步下降，造成雨水无滞蓄缓冲空间，加大了洪涝灾害损失。此外，由于开发区的建设，城区不透水面积占集水总面积的比重加大，导致产汇流速度加快，流量增加，增加了涝水外排的压力。外管理力度不够，淤塞严重开发区内河道大部分未进行整治，河段断面不足，部分沟渠淤塞严重，存在阻水现象。3排水工程规划3.1污水系统规划根据科新桥产业园排水工程专业规划内容，从*新桥产业园的实际情况出发，在总体规划的指导下，
14、采取全面规划、分期实施的原则，制定城市排水工程系统方案，合理布局排水工程设施，使之具有良好的系统性和整体性，能及时有效地排除城市暴雨径流和城市污水，并能根据环境保护要求妥善处理和处置城市污水，保护环境，从而充分发挥城市排水工程基础设施在城市发展中的保障与推动作用，保证城市健康、持续的发展。因此，*镇污水系统规划以“三个提高、二个加强”为核心，全面规划，远近结合，突出重点，分步实施。三提高：提高污水收集率；提高污水处理率、提高处理设施利用率，实现工程效益，体现服务水平。二加强：加强水源保护力度；加强中心城区河道治理力度,确保水源地安全，改善城市水域的景观水平。3. 2规划的范围及年限本次排水工程
15、专业规划服务范围与科省*新桥产业园发展总体规划所确定的城区建设用地范围一致，规划用地面积为近期（2015年）15.25平方公里，远期（2030年）40.00平方公里，其中城市建设用地38.88平方公里。规划年限尽量与总体规划保持一致，近期2015年，远期2030年。3. 3总体规划概况a.城市性质：总体规划将*新桥产业园的性质定为：以承接产业转移并发展临空经济的现代产业园区和工业新城。b.规划年限：近期2015年，远期2030年。c.城市规模：规划城市人口规模：近期（2015年）人口15万人，远期（2030年）人口40万人。规划城市建设用地规模：近期（2015年）建设用地为15.25平方公里，人均建设用地控制在约101.67平方米/人；远期（2030年）建设用地为38.88平方公里。
