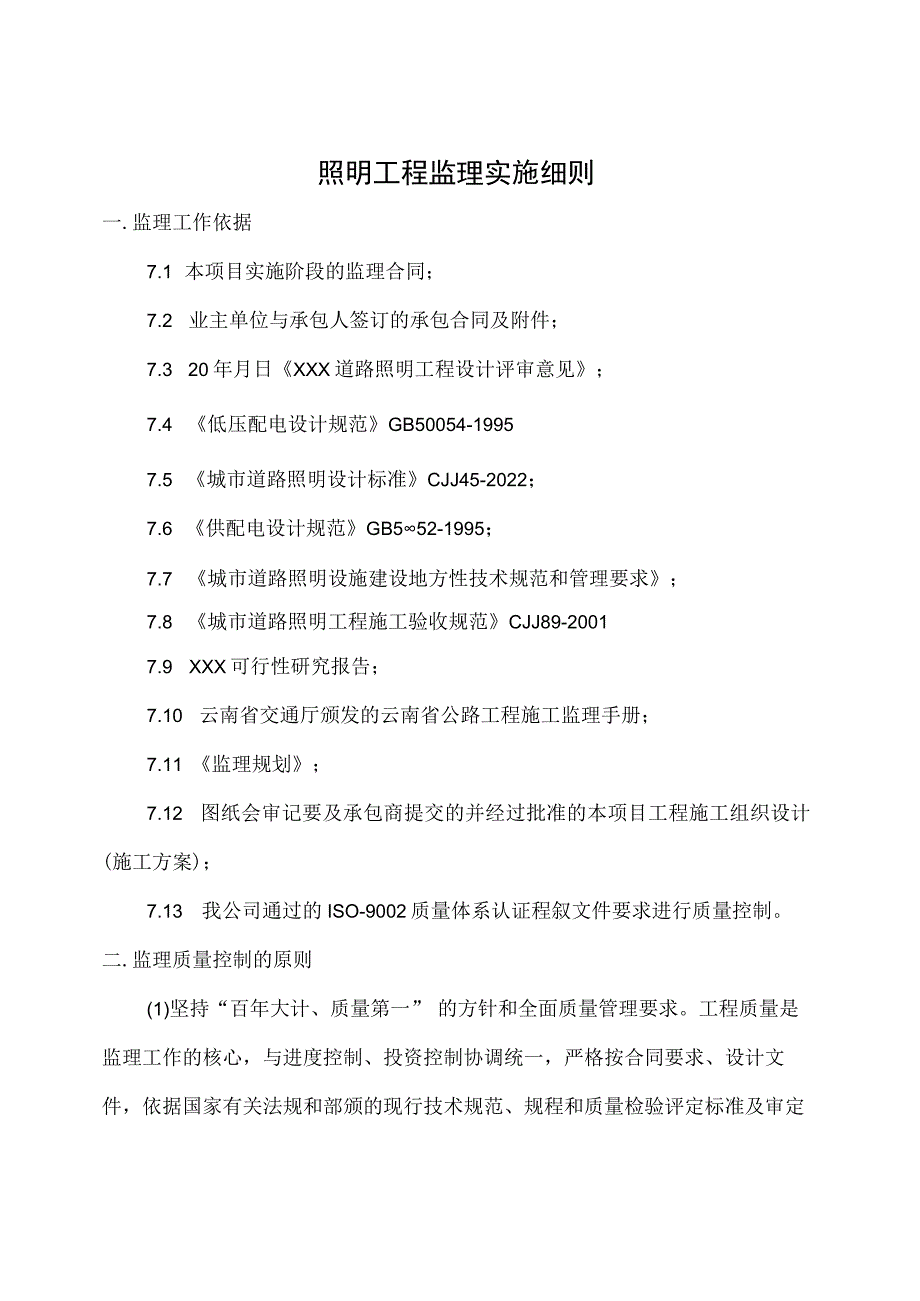

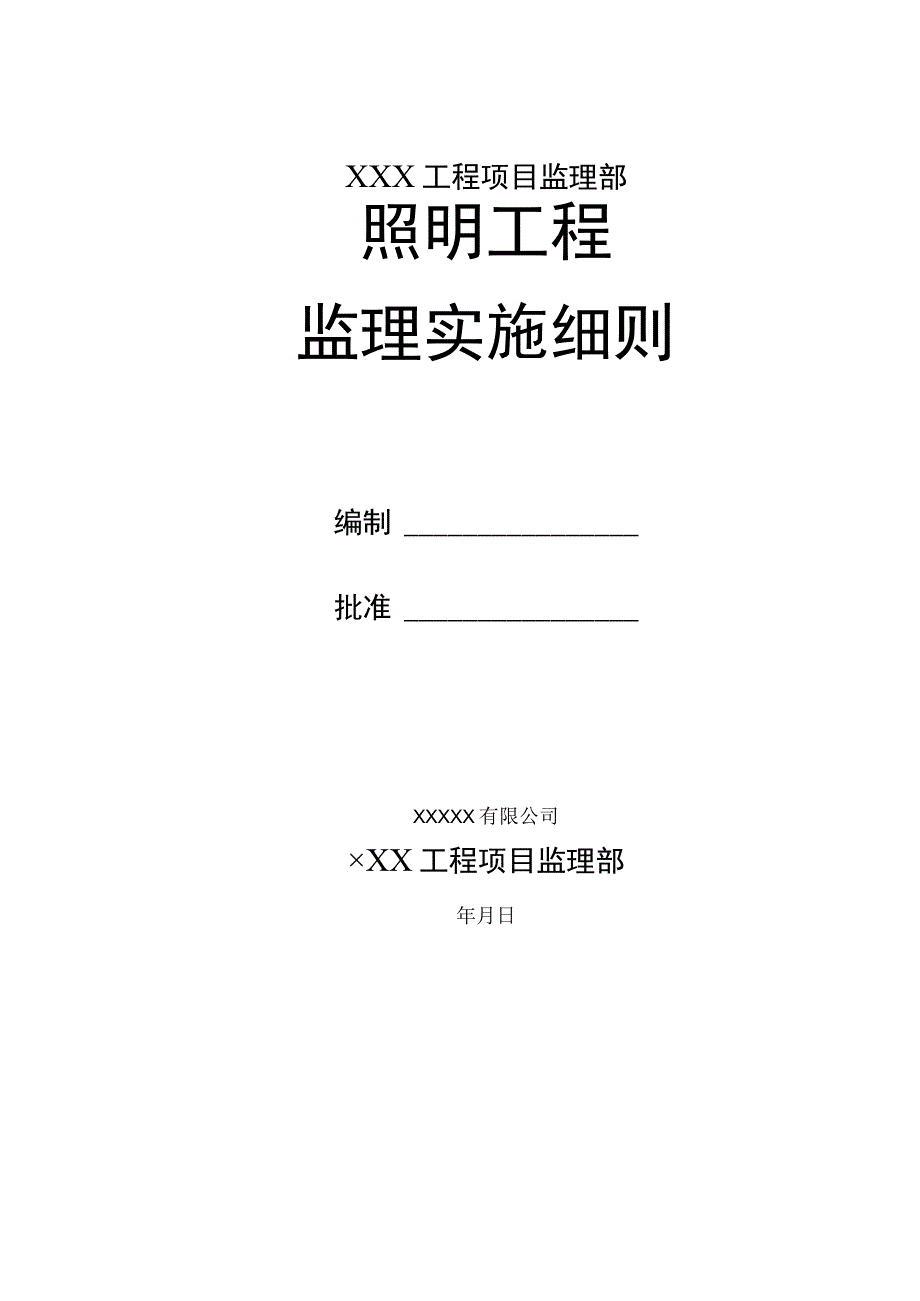

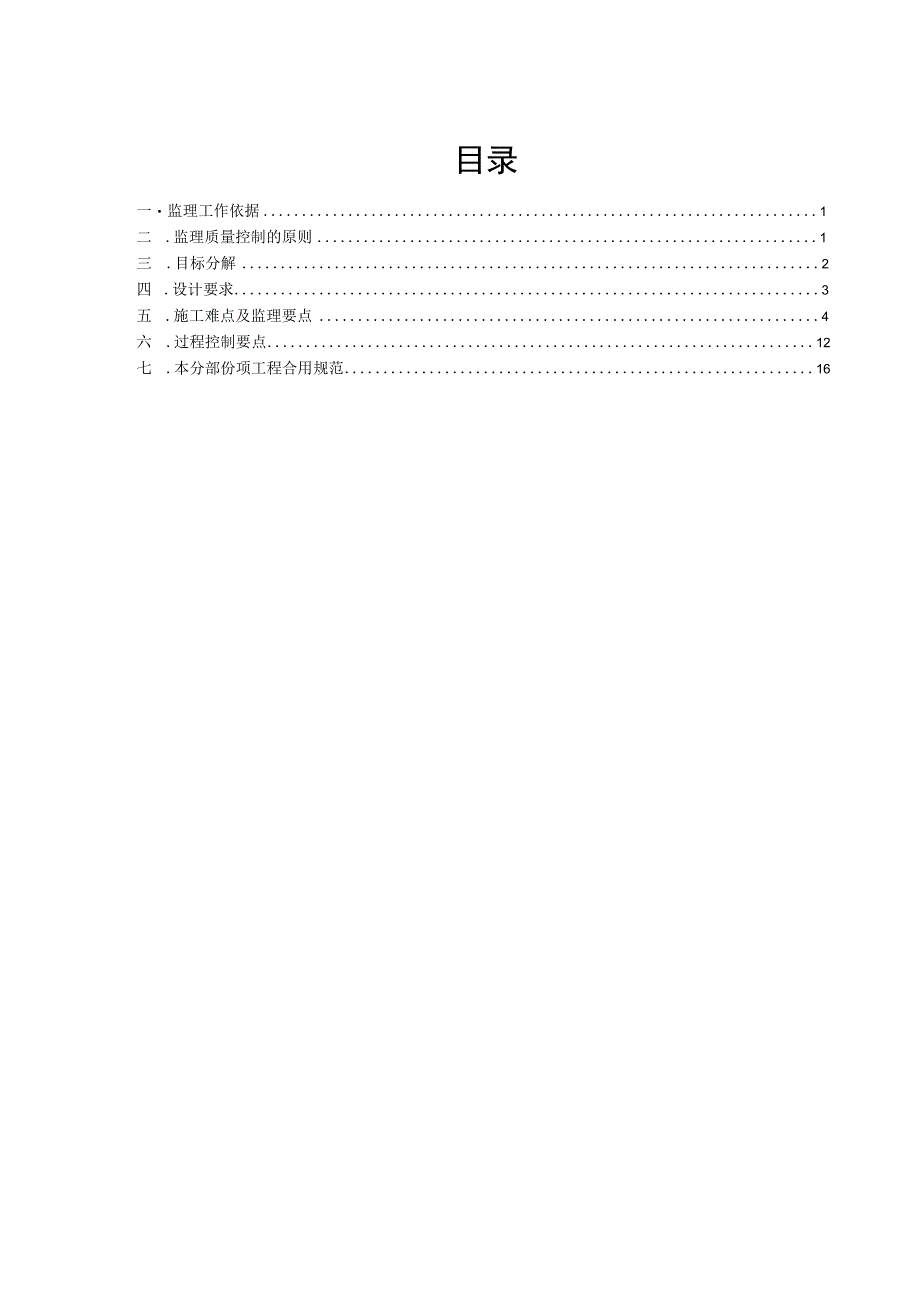

1、XXX工程项目监理部照明工程监理实施细则编制批准XXXXX有限公司XX工程项目监理部年月日目录一监理工作依据1二 .监理质量控制的原则1三 .目标分解2四 .设计要求3五 .施工难点及监理要点4六 .过程控制要点12七 .本分部份项工程合用规范16照明工程监理实施细则一.监理工作依据7.1 本项目实施阶段的监理合同；7.2 业主单位与承包人签订的承包合同及附件；7.3 20年月日XXX道路照明工程设计评审意见；7.4 低压配电设计规范GB50054-19957.5 城市道路照明设计标准CJJ45-2022；7.6 供配电设计规范GB552-1995；7.7 城市道路照明设施建设地方性技术规范和
2、管理要求；7.8 城市道路照明工程施工验收规范CJJ89-20017.9 XXX可行性研究报告；7.10 云南省交通厅颁发的云南省公路工程施工监理手册；7.11 监理规划；7.12 图纸会审记要及承包商提交的并经过批准的本项目工程施工组织设计(施工方案)；7.13 我公司通过的ISO-9002质量体系认证程叙文件要求进行质量控制。二.监理质量控制的原则(1)坚持“百年大计、质量第一”的方针和全面质量管理要求。工程质量是监理工作的核心，与进度控制、投资控制协调统一，严格按合同要求、设计文件，依据国家有关法规和部颁的现行技术规范、规程和质量检验评定标准及审定的施工技术方案进行工程质量控制。(2)坚
3、持“一丝不苟、实事求是、公正合理、热情服务”的原则。(3)坚持“预防为主、动态管理、跟踪监控实现工程质量总目标。(4)坚持“政府监督、社会监理、企业自检”的质量保证体系。以抓好工序质量，确保分项工程质量，以分项工程质量保证分部工程、单位工程和整个建设项目的工程质量。(5)坚持“抓死内在质量，搞好外观质量”的要求，确保分项工程质量合格率为100虬(6)“宁当恶人、不做罪人”认真履行监理职责。(7)履行我公司“标准化管理、高智能服务、全方位控制”的质量方针，开展监理工作。三.目标分解1.1 质量目标：1)工程质量满足建设单位与施工单位签订的“建设工程施工承包合同”(以下简称“施工合同”)的约定和设
4、计及规范要求。2)工程质量符合昆明元鼎建设发展有限公司于20年月日XX道路照明工程设计评审意见、城市道路照明设计标准CJJ45-2022城市道路照明工程施工及验收规程CJJ89-2001.城市道路照明设施建设地方性技术规范和管理要求等规定的质量标准，达到合同约定的质量目标。1.2 工期目标：以施工合同中约定的期限为目标，按已审批的进度计划进行控制。1.3 造价目标：熟悉图纸，把图纸中的问题解决在施工前，减少因变更引起的返工损失。熟悉招标文件和施工合同，分析合同价款因素，找出易突破的因素，重点控制；熟悉、审查施工单位编制的施工图预算，预测可能引起的索赔事件，提前采取预防措施；严格管理设计变更，及
5、时向业主通报变更对投资的影响。工程竣工决算尽量控制在“施工合同”约定的工程造价内。四 .设计要求4.1 供电方式：北段(1、2标)道路总长约为3.5km,整个路段共设计灯杆215根，全线由路三台容量为80KVA户外式景观型路灯专用箱变为道路照明提供电源。道路照明、交通监控等公共设施用电回路在变压器低压侧设分计量。道路照明采用,380/220伏三相四线制放射式配电方式。每回路设断路器作过载、短路和接地故障保护，单灯安装一个熔断器作为末端保护，熔断器安装在灯头内。4.2 照度要求：按城市11级主干道(II级次干道)照明设计标准设计。本设计地面道路平均照度为Er22LX(Er16LX),照度均为度为
6、0.35,功率密度值LPD为0.75W/m2(0.85W/m2),维护系数0.7。4.3 照明灯具的选择:采用舒适低眩光的灯具反射器灯型，灯体由高压压铸铝组成。光源采用进口或者国内合资的高光效高压纳灯。防护等级IP65,电器绝缘等级CLASSI4.4 灯具的布局：路灯采用双臂路灯双侧对称布置，灯杆沿路纵轴向均匀竖立于人行道上或者非机隔离带上，安装高度12m,理论杆距为35m,距路缘0.7mo4.5 导线选型及导线敷设：路灯照明电缆采用YJV-0.6/1KV交联铜芯电缆。灯杆内连接线采用YZ-2*1.5(250W/150W)橡套电缆。所有低压路线穿优质PE电线管埋地敷设，同时在电缆线上增设电缆防
7、盗夹，埋深不小于0.5米，穿越车道为0.8米并穿大一级热度镀锌钢套管保护。在绿化带的PE管电缆管、分线盒内的电缆敷设完毕用C20混凝土包封，厚度不低于15厘米，剩余空间用细沙填充，有利于电缆放到。4.6 照明控制：采用昆明市统一的市政路灯管理微机系统GPRS智能遥控方式，LDKZlIIO-O2KM型路灯监控箱预留远程端子，以便联网。深夜只开启夜半灯，利于节约电能。全夜灯及夜半灯运行一个季度后两组进行调换以保证灯泡工作时间均匀，延长使用寿命。4.7 注意事项：照明箱变基础及高杆灯基础由供货方根据设备技术参数及相关地质情况进行提供。五 .施工难点及监理要点5.1 地下隐蔽工程的施工道路照明管线网、
8、检查井、电杆基础和电力电缆是路灯工程项目的基础设施，而且隐蔽在地下，其施工质量直接关系到整个工程能否安全正常投运，因此在施工中一定要按照道路照明设计要求及流程加强指导和检查，严格把好质量验收关。其中，特别注意以下两点。一是，在施工前要先与各有关地下管线单位取得联系，过细掌握地下管线网的具体位置，在施工过程中，如遇路灯管线网、检查井和灯基础与其他单位管线网发生冲突，需要变更原有设计方案的，必须经道路照明设计部门许可，方可变更设计,然后进行施工并及时做好施工变更记录。二是，在电力电缆施工中，特殊要注意电缆外皮与内线的损伤，以确保道路照明路线灯正常运行。总之，对地下工程要做到“严、细、实”，为整个工
9、程打好扎实的基础。5.2 地上安装部份的细部施工由于灯杆、灯具是道路亮丽风景的重要组成部份，施工中除了必须牢固安装灯杆、灯具之外，还必须确保灯杆与地面的垂直性、灯具仰角的一致性和整体的统一性。在提高上述细部质量的同时，还要合理选用变压器容量，因为路灯路线供电半径小，电压稳定，有利于运行维护，即使有一路浮现故障，另一路可照常供电不会造成整条道路不着灯。总之，路灯工程项目的施工管理不管千条万条，最重要的还是取决于项目经理的责任心和事业心，要全面把握施工进度、质量和安全，在浮现进度与质量、安全有冲突时，一定要坚持质量第一、安全第一，在坚持质量和确保安全的前提下科学、合理组织施工，加快施工进度。5.3
10、 监理单位组织施工图会审、设计交底1)施工图会审(1)施工图会审是施工阶段监理的前期准备工作之一，应在项目监理机构收到施工图纸之后，设计交底之前完成。（2）总监理工程师组织监理工程师熟悉施工图纸，了解工程特点，以及关键部位的质量要求，并将对施工图纸进行认真的审查与校核中发现的问题汇总，用书面提交设计单位，在设计交底时由设计单位统一答复。2）设计交底设计交底是施工准备阶段的工作之一，应在召开第一次工地会议之前完成。（1）设计交底会由建设单位主持，主要参加人员：a）设计单位：项目设计总负责人、各分项目设计负责人、各分项目设计人；b）承包单位：项目经理部经理、项目技术负责人、各专业施工技术负责人。对
11、于重大和重要施工项目，承包单位技术总负责人应参加；C）监理单位：项目监理机构总监理工程师，总监理工程师代表、各专业监理工程师。对于重大和重要施工项目，监理单位技术总负责人应参加。（2）设计交底的基本内容：a）施工现场的自然条件：地形、地貌，工程地质与水文地质条件、气象条件，抗震设防烈度等；b）设计依据：初步设计文件，建设单位上级主管部门对本工程的批示，主要使用的设计规范，建设单位对本工程项目的特殊要求，有关主要设备的选型及供货情况等；C）设计意图：设计主导思想，建设艺术要求与构思，基础方案，结构体系与处理方案，设备安装方案等；d)施工注意事项：对基础、结构施工及装饰施工的要求，对建材的要求，使
12、用新技术、新工艺、新材料对施工的要求，施工中应特殊注意的事项等。(3)设计交底后，由总监理工程师主持，各专业监理工程师与有关各方商议处理施工图会审及设计交底中浮现的问题，设计单位应对承包、监理单位提出的问题做出答复。(4)设计交底应有文字记录，由承包单位负责整理编印会议记要，经设计、建设、监理单位签认后作为签订设计变更、工程洽商文件的依据；但此记要不能作为施工的依据，应由设计单位与有关单位办理设计变更、工程洽商的手续，重大或者复杂的变更应规定用设计变更图纸。5.4 施工定位、放线成果监理查验制度1)现场施工测量内容1红线标准桩复测；2水准基点桩引测及高程控制网施测；3坐标控制网(控制导线)的施
13、测；4建造轴线桩施测；5高程施测；6沉降观测；7其它测量项目。2)施工测量查验复核责任分工、查验复测为项目监理部责任制(1)测量成果复测和签认：1红线标准桩复测；2水准基点桩引测及高程控制网复测；3坐标控制网(控制导线)的复测；(2)项目监理部负责查验和签认：1高程施测复核签认；2催促检查沉降观测的正常进行，核查沉降值的变化。3)查验审批程序及制度4）查验施工测量成果要求（1）施工单位的施工测量人员必须是专职的，并持有有效的上岗证书的人员，专业监理工程师对其岗位证书及使用的测量仪器设备的检定合格证进行查验。（2）水准点的施测a）水准点的引测应自建设规划部门给定的城市高程控制基点出发，水准基点的
14、数目不得小于2个，使用附合法校测，环形测量的闭合误差应小于规范许可值。根据引入的水准点测定本工程场地的高程控制网。b）承包单位应将关于水准点的引测、高程控制网测定的内业资料交监理工程师审核，外业测量桩点由监理工程师审核验收。5.5 材料、构配件及设备验收管理工程中使用的主要材料、建造构配件及普通设备，必须符合设计要求，并符合国家及当地政府发布的规范、规程、法规和标准的规定。必要时可由建设单位组织承包、监理单位对生产厂家进行考察。1）建造原材料、构配件及普通设备，必须具备出厂合格证、材质和性能试验单。有些材料还应具备复试合格证书。为了保证质量，专业监理工程师除应对各项质量证明文件进行审查外，还可
15、根据有关工程质量管理文件的规定，对进场的实物采用平行检验或者有见证取样送检方式进行抽验,各项检验必须合格，否则不得用于工程，并将不合格品及时清除出施工现场。2）由建设单位直接供应的材料、构配件和设备，其质量由建设单位承担责任。但于使用或者安装前仍应由承包、建设单位会同专业监理工程师共同检验材料、构配件、设备的质量，并作好记录。如认为合格时可用于工程；如认为不合格时应向建设单位提出意见，必要时可向建设单位提出书面文件作为备忘录。5.6 工程隐检、预检及分项（检验批）、分部工程的验收工程的隐检、预检及分项（检验批）、分部工程的验收是保证工程质量达到合格要求的必要和重要的工作程序，监理人员必须高度重视，并严肃对待，要做到认真负责，一丝不苟。1）要做好隐检、预检及分项（检验批）、分部工程的验收，必须做好对工程质量的预控工作。监理工程师在施工现场进行有目的、有计划的巡视检查，事先应针对工程的实际情况明确施工过程的有关工序、特殊工序、重要部位和关键控制点。在巡视中发现并及时纠正不符合设计文件、施工图纸，不符合施工规范、规程，使用不合格的材料、构配件及设备等所发生的问题。2）对隐蔽工程的隐蔽过程，下道工序施工完成后难以检查的重点部位，专业监理工程师应安排监理员进行旁站监理。3）对未经监理人员验收或者验收不合格的工序，监理人员应拒绝签认,并严
