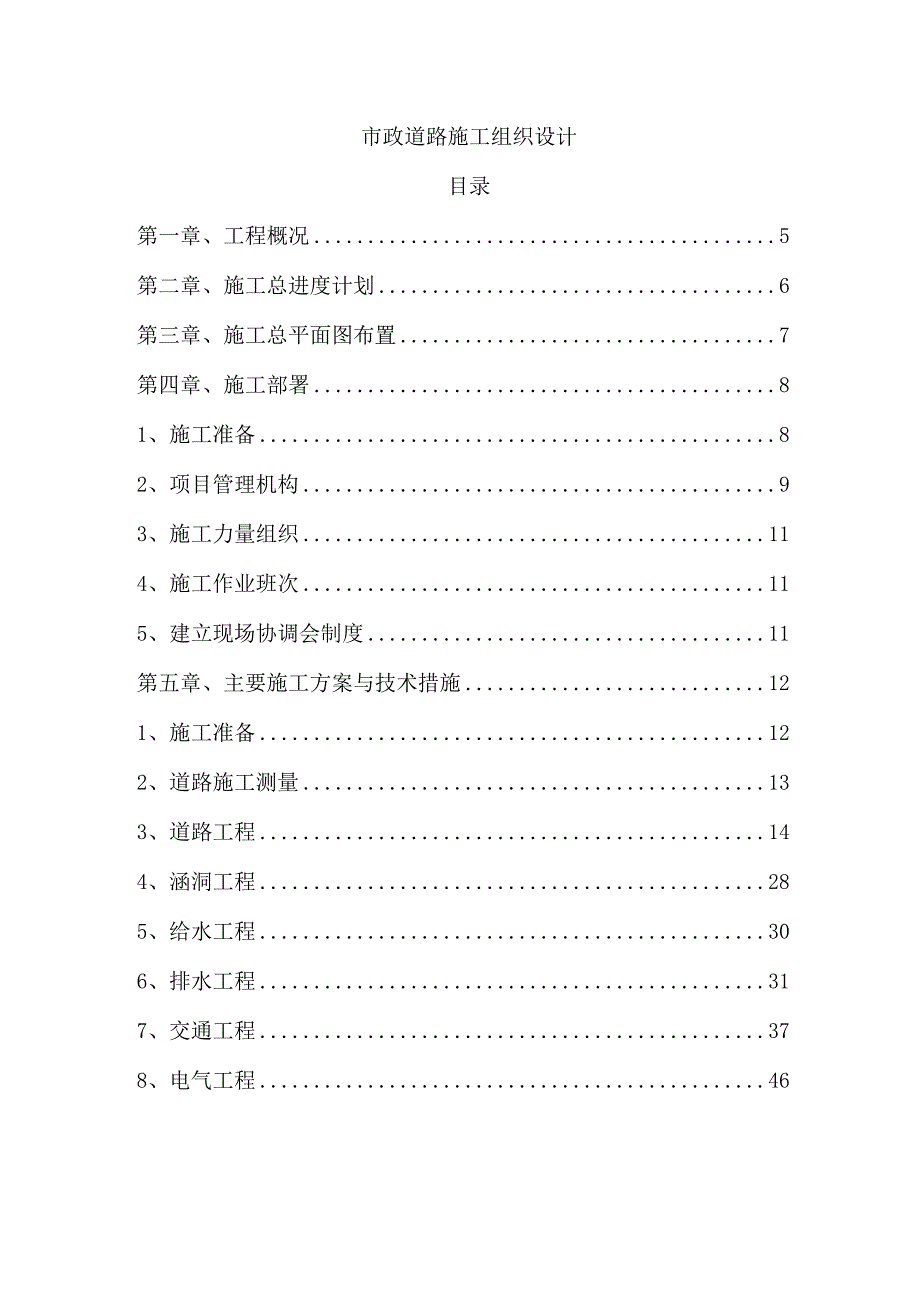

市政道路施工组织设计.docx_第1页
第1页 / 共98页

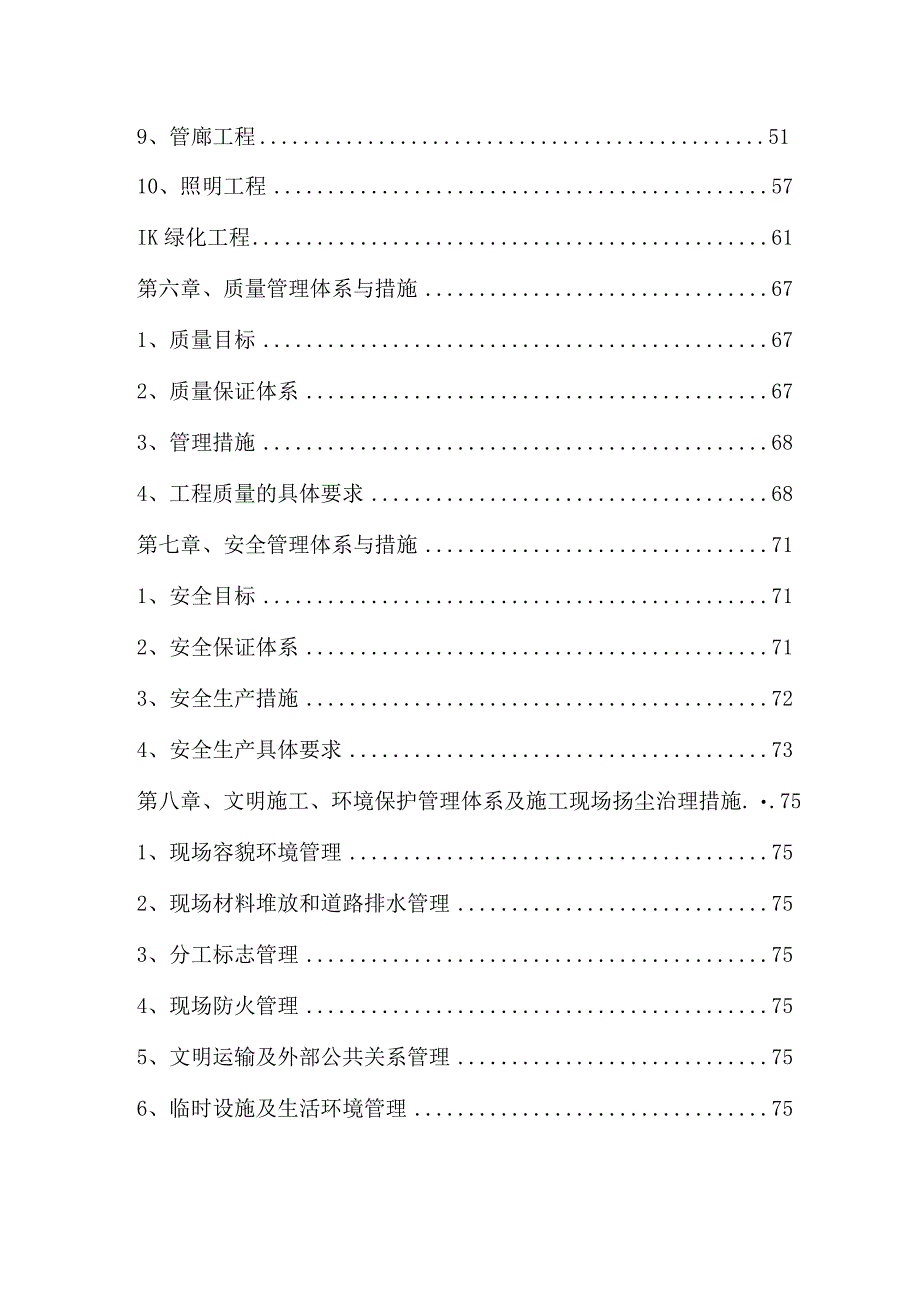

市政道路施工组织设计.docx_第2页
第2页 / 共98页

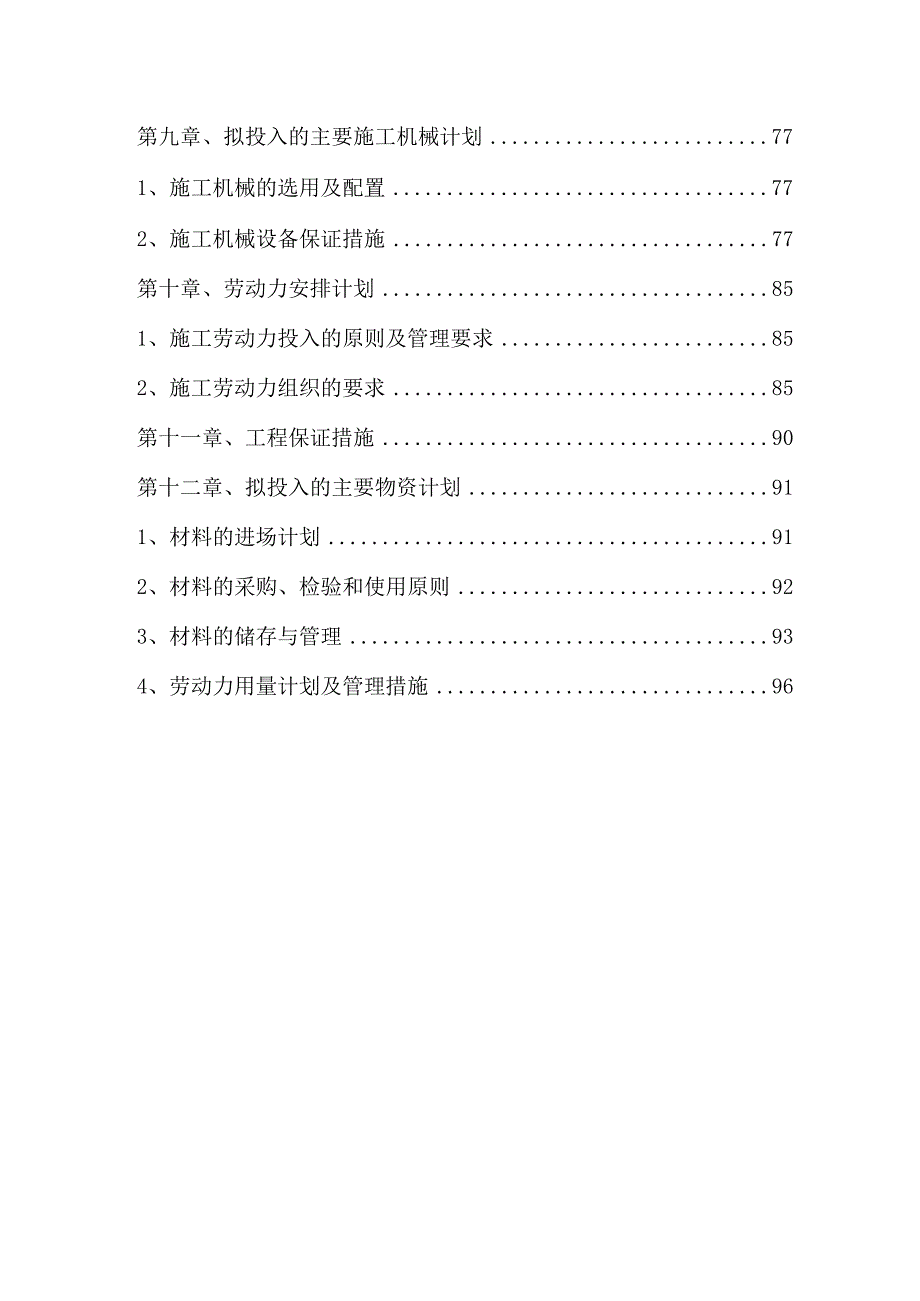

市政道路施工组织设计.docx_第3页
第3页 / 共98页
市政道路施工组织设计.docx_第4页
第4页 / 共98页
市政道路施工组织设计.docx_第5页
第5页 / 共98页
市政道路施工组织设计.docx_第6页
第6页 / 共98页
市政道路施工组织设计.docx_第7页
第7页 / 共98页
市政道路施工组织设计.docx_第8页
第8页 / 共98页
市政道路施工组织设计.docx_第9页
第9页 / 共98页
市政道路施工组织设计.docx_第10页
第10页 / 共98页
亲,该文档总共98页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《市政道路施工组织设计.docx》由会员分享,可在线阅读,更多相关《市政道路施工组织设计.docx(98页珍藏版)》请在第壹文秘上搜索。

1、市政道路施工组织设计目录第一章、工程概况5第二章、施工总进度计划6第三章、施工总平面图布置7第四章、施工部署81、施工准备82、项目管理机构93、施工力量组织114、施工作业班次115、建立现场协调会制度11第五章、主要施工方案与技术措施121、施工准备122、道路施工测量133、道路工程144、涵洞工程285、给水工程306、排水工程317、交通工程378、电气工程469、管廊工程5110、照明工程57IK绿化工程61第六章、质量管理体系与措施671、质量目标672、质量保证体系673、管理措施684、工程质量的具体要求68第七章、安全管理体系与措施711、安全目标712、安全保证体系713

2、、安全生产措施724、安全生产具体要求73第八章、文明施工、环境保护管理体系及施工现场扬尘治理措施.751、现场容貌环境管理752、现场材料堆放和道路排水管理753、分工标志管理754、现场防火管理755、文明运输及外部公共关系管理756、临时设施及生活环境管理75第九章、拟投入的主要施工机械计划771、施工机械的选用及配置772、施工机械设备保证措施77第十章、劳动力安排计划851、施工劳动力投入的原则及管理要求852、施工劳动力组织的要求85第十一章、工程保证措施90第十二章、拟投入的主要物资计划911、材料的进场计划912、材料的采购、检验和使用原则923、材料的储存与管理934、劳动力

3、用量计划及管理措施96第一章工程概况1.1、 建设地点:江东新区1.2、 建设内容及规模:项目位于江东新区三组团的国际综合服务组团,包含兆丰路、儒林路和瑞华路3条道路,总长1138.4745兆丰路项目概况为城市次干路,道路长度为585.385m,红线宽度为24m,双向四车道,设计速度30kmh;儒林路和瑞华路均为城市支路,儒林路道路长度为398.089m,瑞华路道路长度为155.00m,红线宽度均为12m,均为双向两车道,设计速度均为20kmh01.3、 主要建设内容为道路工程、涵洞工程、给排水工程、交通工程、电气工程、管廊工程、绿化工程等。1.4、 量要求:合格第二章施工总进度计划2.1、计

4、划工期:540日历天2.2、计划开工日期:2022年12月15日08时30分2.3、计划竣工日期:2024年06月06日17时30分2.4、工期总日历天数与根据前述计划开竣工日期计算的工期天数不一致的,以工期总日历天数为准。具体开工日期以开工令为准。第三章施工总平面图布置3.1、 根据本工程规模、施工进度计划、高峰期施工人数,结合现场实际,在现场红线用地范围内和少部分红线外布置生产临时设施、生活临时设施、临时道路以及施工和生活用水、用电管线。3.2、 施工总平面管理(1)、为了减少各种料具的二次倒运距离,有计划地组织现场平面及立体交叉作业,最大限度地利用场地,提高劳动生产率,真正做到安全生产和

5、文明施工,本工程的施工平面管理工作,由项目副经理负责,实行分片包干管理,责任到人,未经同意,任何人不得随意更改。(2)、项目经理部是现场施工生产的指挥中心,现场办公室内要布置工程进度计划图表、劳动力调配、晴雨表、单位工程质量目标规划表、管理机构图等图表。(3)、凡进场的材料、设备必须按施工总平面布置图指定位置堆放整齐,不得随意乱放,施工现场的水准点和里程桩控制点要有明显的标记,并切实做好保护工作。(4)、进出入口设值班门房并张挂出入制度、场容管理条例、工程概况和安全纪律牌,教育工人维持良好的施工秩序和劳动纪律。(5)、施工现场设专职保安人员,无关人员禁止进入现场。第四章施工部署一、施工准备为了

6、确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标,根据本工程特点,做好施工前准备工作,科学组织,精心安排、计划在先,保证施工中各项工作的顺利开展。1、施工前组织有关单位做好现场交接工作,布设施工用电线路,用水管线和临建设施。2、做好图纸会审工作,组织工程技术人员认真熟悉图纸,领会设计意图,全面掌握施工图纸内容,检查多专业管线的位置是否正确,提出方便施工的合理化建议。3、根据本工程的具体情况,编制切实可行的单项施工工艺措施和施工方案,重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施,以利于有效地指导现场施工。4、做好技术交底工作,在工程开工前,公司

7、总工程师组织质检科、工程技术科向项目经理部进行技术交底,内容是施工组织设计,风雨季施工措施等,项目技术负责人再根据进度计划向施工员和作业班组交底,重点放在施工方案、技术措施、作业指导书、工艺标准、安全措施等方面,交底必须细致齐全,并应结合具体操作部位,关键部位和施工难点的质量要求,操作要点,安全要求等进行详细的交底。5、及时编制施工预算,充分反映工程所需的各种费用,材料、劳动力等,有效指导进度计划、材料计划、劳动力安排、竣工决算和经济分析等工作的开展。6、认真做好材料的计划采购准备,编制各项材料计划,对多种材料的采购,入库、保管和出库,制定完善的管理方法,同时加强防盗和防火管理。二、项目管理机

8、构根据工程规模和特点,公司组建永顺路向北延长线市政工程项目经理部,对工程项目的质量、安全、工期、文明施工和工程成本等进行统筹管理,以确保工程优质高速地如期完成,项目组织机构如下图。项目管理组织机构图行政部物资部安全部工程技术部质保部财经部三、施工力量组织根据工期要求配备足够的施工力量,合理分工,科学管理,具体配备如下:1、土方施工队:主要负责道路挖填土方工程、管道沟槽土方开挖和回填工程的施工。2、路面施工队:道路级配基层、混凝土路面工程和人行道及附属设施工程的施工。3、管道施工队:主要负责雨污水、给、排水管道,电力电缆沟,电信管道工程的施工。4、标线施工队:主要负责交通工程工程的施工。四、施工

9、作业班次根据计划安排和工序穿插,充分利用有效时间和空间,合理安排作业班次,原则上采取两大班作业,作业时间限制为723时。五、建立现场协调会制度工程开工后,除了参加业主组织的协调会外,项目经理部每周还必须组织召开一次内部生产调度会,根据业主安排和现场情况,布置、检查、协调工程施工进度、质量、安全、文明施工以及物资供应等事宜,及时解决和处理影响工程质量,施工进度和施工安全所存在问题。第五章主要施工方法及技术措施本工程的施工程序如下:施工准备一道路施工测量f道路工程一涵洞工程f给水工程f排水工程一交通工程一电气工程一管廊工程一照明工程一绿化工程施工。各分项工程的施工方案及技术措施如下:一、施工准备(

10、一)施工图纸会审由项目总工程师牵头,组织项目各专业工长、质检员、技术员、班组等认真学习图纸,吃透图纸。在图纸学习期间,尤其应注意各专业图纸之间的标高是否一致,尺寸位置等是否一致。(二)编制实施性施工组织设计与施工方案由项目总工负责组织编制实施性施工组织设计,在正确贯彻国家各项技术规范,政策和法令中,积极推广应用新技术、新工艺,依靠公司雄厚的科技实力促进科技进步,科学地组织施工,实施性施工组织设计经公司批准后报监理和业主审定执行。根据本工程的特点,结合以前我公司曾经施工过的工程经验,组织编制切实可行的各单项施工工艺措施,施工方案和作业指导书,重点阐述主要分部分项工程的施工方法、施工工艺,工程进度

11、安排,劳动力组织,质量及安全保证措施,以有效地指导现场的施工。根据工程施工总进度计划,每项工作展开前进行相关的技术准备,如编制专项施工方案,关键项目施工过程的作业指导书,这些文件要有针对性和可操作性。(三)规范、标准、图集等收集施工之前,应将本工程所需的规范、标准、图集等技术资料收集齐全。(四)设备及器具根据本工程的施工需要配置有关设备及器具。具体见辅助资料表:材料试验、质检仪器设备表。(五)测量基准交底、复测及验收检测和测量仪器等计量器具提前做好计量鉴定,保证在本工程使用的所有器具均在检定有效期内,并做好台帐记录。(六)现场准备1 .临时供水、供电工程中标之后,要组织编制临时用水方案及临时用

12、电方案,这些方案要综合考虑生产、生活、消防等各方面的因素,经计算确定用水、用电量,临时给水管径,临时用电电缆或导线截面,总用电容量,并进行合理布置。2 .临时设施根据本标段的工程项目及工程数量,临时设施计划采用租用民房办公居住。工棚采用钢管结构搭设外围石棉瓦围护。3 .各种资源准备(七)劳动力准备根据劳动力计划,提前在公司内部的施工队伍和劳务基地中进行组织安排,保证劳动力能及时、有序地进场;对所组织的劳动力进行考核、筛选,选拔有素质、技术熟练的工人进场。对施工人员进行进场交底及技术、质量、安全教育,重要工种和特殊工艺提前进培训,作到持证上岗。二、道路施工测量本工程分项工程全长1138.474米

13、。整个施工路段基本上为直线段,但施工线路较长,交叉路口和管线分布复杂,测量放样工作量比较大。为保证工程各结构物平面位置的放样及高程准确,根据工程特点,拟采取如下测量方案:a.测量设备设置:设置测量组两组,配备水准仪2台,红外线全站仪2台。b.设置坐标控制网及水准点:为保证施工测量的连续性和一致性,在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点,用全站仪敷设三级坐标控制点并与已交底坐标控制点联网做闭合测量,闭合角度差在允许范围内平差分配得各控制坐标点。这些桩点设置在施工现场内浇灌碎保护,用钢筋桩面刻十字丝保存。每60-100米设一水准点并作闭合导线测量,闭合差在允

14、许范围内平差分配得各水准点高程。设置的坐标控制网及各水准点每隔一月左右做一次复核测量,防止各点的沉降或碰动。根据所设置坐标控制网,直接测放各工程构筑物的平面位置,但须同时用其它坐标控制点进行交汇复核,根据所设置各水准点可以方便进行施工高程测量。三、道路工程(一)、设计概况拟建项目产业发展配套路网项目(三期)一一安居房A09-2及C02地块配套路网施工项目位于海口市江东新区三组团的国际综合服务组团,是江东新区未来发展规划的III级主干道。拟建道路长度约3139.454米,道路红线宽度40米,双向四车道。主要技术标准道路等级:城市11I级主干道设计时速:30kmh道路设计荷载:BZZ-100路面结

15、构:采用刚性路面道路横坡:车行道2%;人行道2.0%设计年限:15年竖曲线半径:最小半径800米,最大纵坡6.136%道路横断面设计道路总宽为40m,其道路横断面组成为:5m人行道+4.5m绿化带(树池)+10.5m机动车道+10.5m机动车道+4.5m绿化带)+5m人行道=40m(路幅宽度)。路面结构设计(1)机动车道:25cmC30水泥混凝土IOcm级配碎石30cm镶铺毛石50cm土夹石层结构总厚115cm人行道5cmC25水泥混凝土方砖2. 5cm7.55#水泥砂浆卧底13cm砂垫层结构总厚20.5cm填方边坡1:L5;挖方边坡LL0,高路堑段设置:坡面高于6米设置2米的碎落台。高填方段设置:坡面高于8米设置2米的碎落台。(二)、施工要求应严格按有关施工规范及验收规范要求施工,严格按图施工,发现问题及时与设计院联系。填方路基应先
