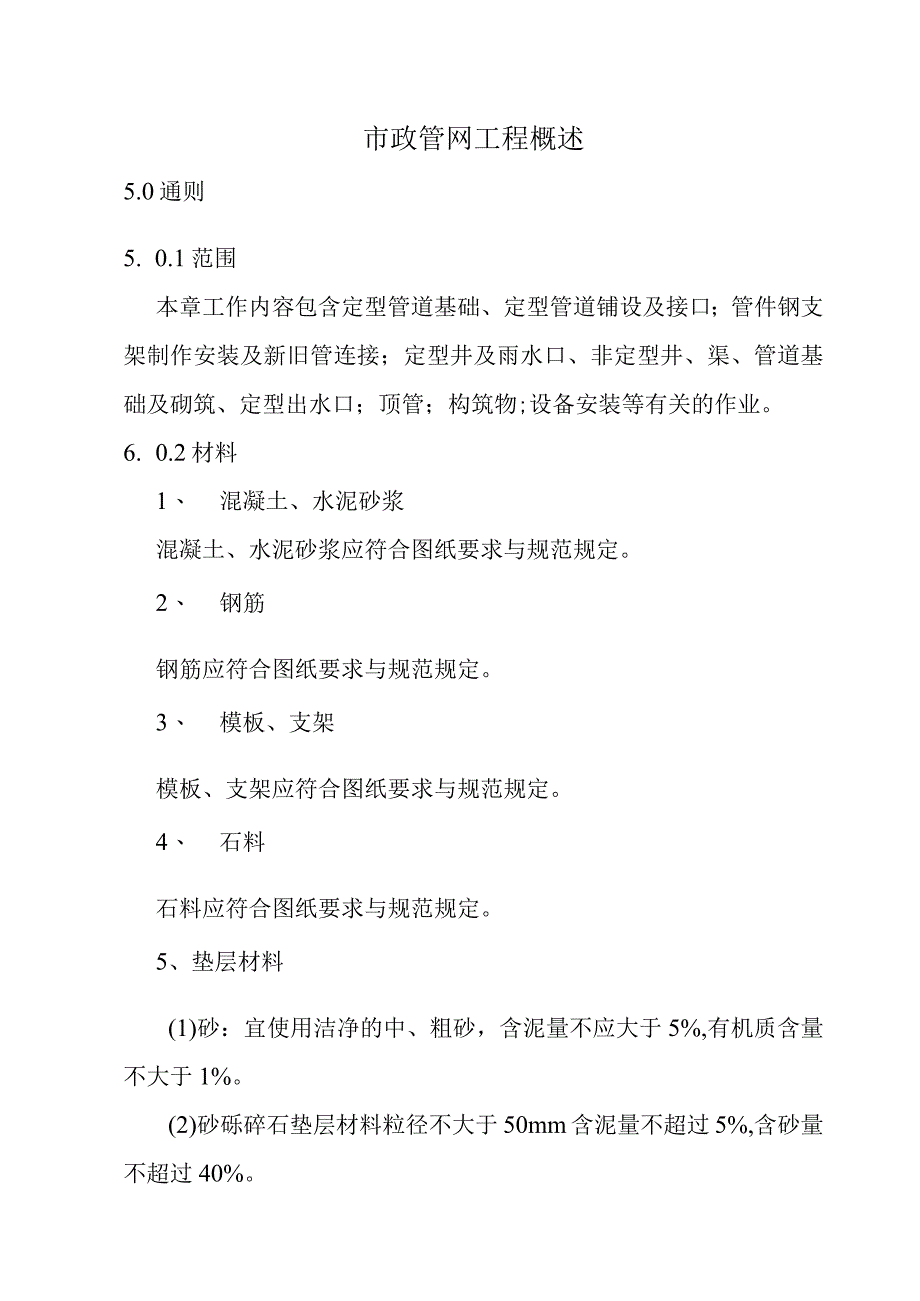

1、市政管网工程概述5.0通则5. 0.1范围本章工作内容包含定型管道基础、定型管道铺设及接口；管件钢支架制作安装及新旧管连接；定型井及雨水口、非定型井、渠、管道基础及砌筑、定型出水口；顶管；构筑物;设备安装等有关的作业。6. 0.2材料1、 混凝土、水泥砂浆混凝土、水泥砂浆应符合图纸要求与规范规定。2、 钢筋钢筋应符合图纸要求与规范规定。3、 模板、支架模板、支架应符合图纸要求与规范规定。4、 石料石料应符合图纸要求与规范规定。5、垫层材料(1)砂：宜使用洁净的中、粗砂，含泥量不应大于5%,有机质含量不大于1%。(2)砂砾碎石垫层材料粒径不大于50mm含泥量不超过5%,含砂量不超过40%。5.0

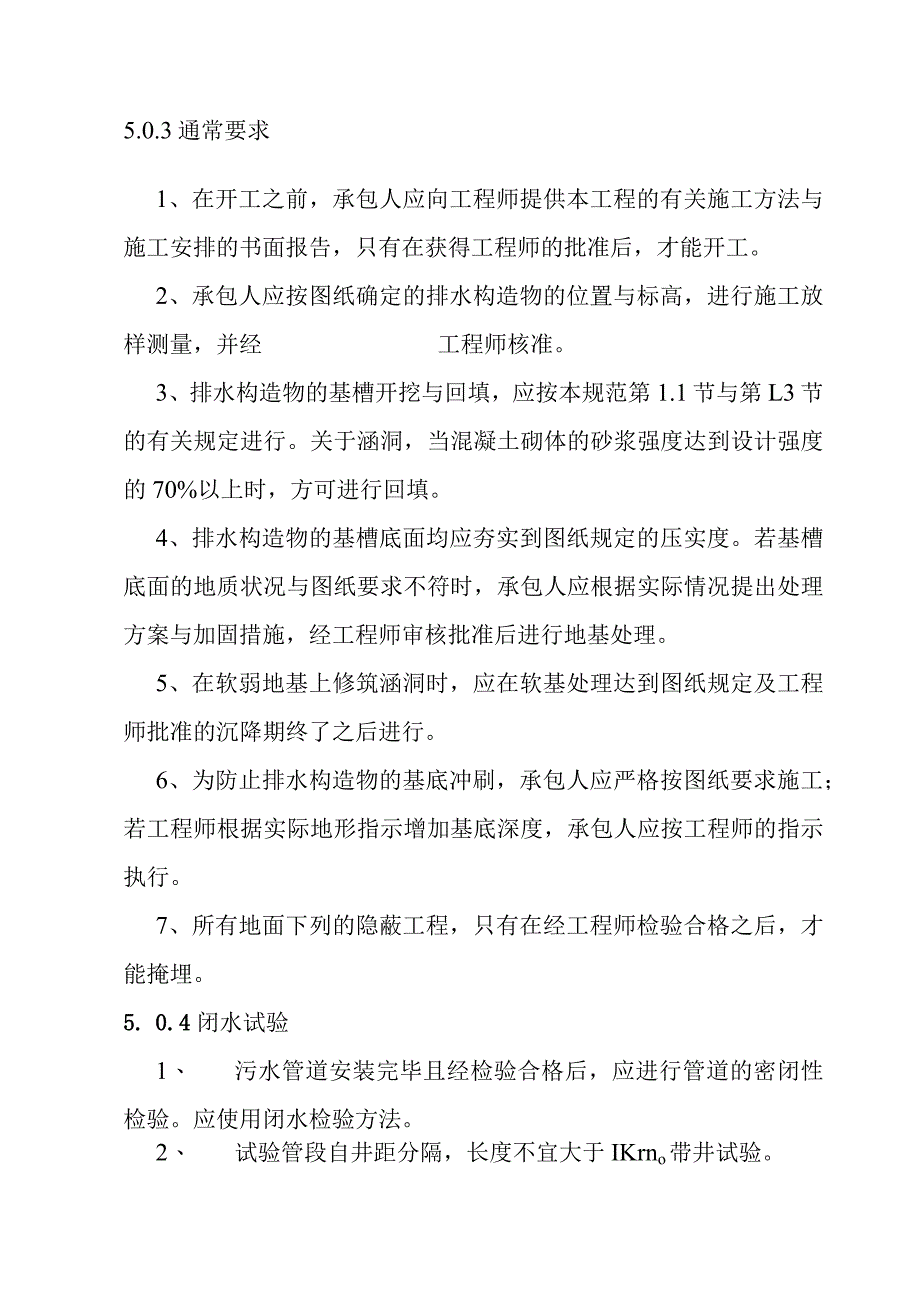

2、.3通常要求1、在开工之前，承包人应向工程师提供本工程的有关施工方法与施工安排的书面报告，只有在获得工程师的批准后，才能开工。2、承包人应按图纸确定的排水构造物的位置与标高，进行施工放样测量，并经工程师核准。3、排水构造物的基槽开挖与回填，应按本规范第1.1节与第L3节的有关规定进行。关于涵洞，当混凝土砌体的砂浆强度达到设计强度的70%以上时，方可进行回填。4、排水构造物的基槽底面均应夯实到图纸规定的压实度。若基槽底面的地质状况与图纸要求不符时，承包人应根据实际情况提出处理方案与加固措施，经工程师审核批准后进行地基处理。5、在软弱地基上修筑涵洞时，应在软基处理达到图纸规定及工程师批准的沉降期终

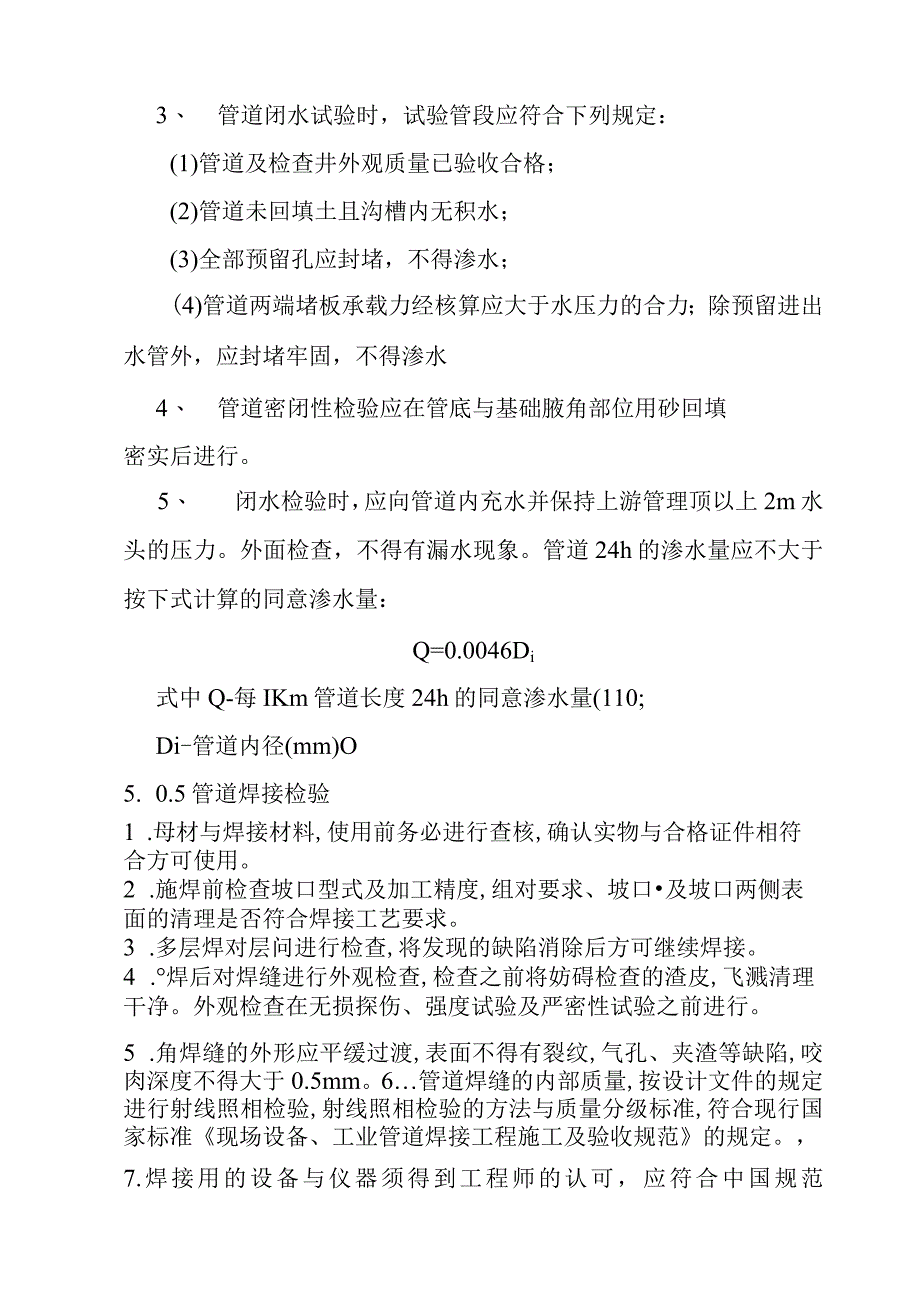

3、了之后进行。6、为防止排水构造物的基底冲刷，承包人应严格按图纸要求施工；若工程师根据实际地形指示增加基底深度，承包人应按工程师的指示执行。7、所有地面下列的隐蔽工程，只有在经工程师检验合格之后，才能掩埋。5. 0.4闭水试验1、 污水管道安装完毕且经检验合格后，应进行管道的密闭性检验。应使用闭水检验方法。2、 试验管段自井距分隔，长度不宜大于IKrno带井试验。3、 管道闭水试验时，试验管段应符合下列规定：(1)管道及检查井外观质量已验收合格；(2)管道未回填土且沟槽内无积水；(3)全部预留孔应封堵，不得渗水；(4)管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵牢固，不得
4、渗水4、 管道密闭性检验应在管底与基础腋角部位用砂回填密实后进行。5、 闭水检验时，应向管道内充水并保持上游管理顶以上2m水头的压力。外面检查，不得有漏水现象。管道24h的渗水量应不大于按下式计算的同意渗水量：Q=0.0046Di式中Q-每IKm管道长度24h的同意渗水量(110;Di-管道内径(mm)O5. 0.5管道焊接检验1 .母材与焊接材料,使用前务必进行查核,确认实物与合格证件相符合方可使用。2 .施焊前检查坡口型式及加工精度,组对要求、坡口及坡口两侧表面的清理是否符合焊接工艺要求。3 .多层焊对层问进行检查,将发现的缺陷消除后方可继续焊接。4 .焊后对焊缝进行外观检查,检查之前将妨
5、碍检查的渣皮,飞溅清理干净。外观检查在无损探伤、强度试验及严密性试验之前进行。5 .角焊缝的外形应平缓过渡,表面不得有裂纹,气孔、夹渣等缺陷,咬肉深度不得大于0.5mm。6管道焊缝的内部质量,按设计文件的规定进行射线照相检验,射线照相检验的方法与质量分级标准,符合现行国家标准现场设备、工业管道焊接工程施工及验收规范的规定。，7.焊接用的设备与仪器须得到工程师的认可，应符合中国规范(GBJ205-83)钢结构工程施工验收规范。5.0.6压力试验1管道安装完毕,检验合格后,应进行压力试验。给水、中水管道试验压力为0.8MPa,自流污水管道使用闭水试验，其他管道压力试验符合下列规定：(1)压力试验以
6、液体为试验介质,当管道的设计压力小于或者等于0.6MPa时,也可使用气体为试验介质,并采取有效的安全措施。脆性材料不使用气体进行压力试验。(2)压力试验完毕,不得在管道上进行修补。2压力试验前应具备下列条件：(1)试验范围内的管道安装工程除涂漆，绝热外,已按设计图纸全部完成,安装质量符合有关规定。(2)焊缝及其他待检部位尚未涂漆与绝热。(3)管道上的膨胀节已设置了临时约束装置。按试验的要求,管道已经加固。(4)试验用压力表已经校验。符合压力试验要求的液体或者气体已经备齐。待试管道与无关系统已用盲板或者采取其他措施隔开。3液压试验应遵守下列规定：(1)液压试验应使用洁净水，试验前,注液体时应排尽
7、空气,试验时,环境温度不宜低于5C,当环境温度低5,应采取防冻措施。(2)当设计无要求时,试验压力应为设计压力的1.5倍。(3)当管道与设备作为一个系统进行试验,管道的试验压力等于或者小于设备的试验压力时,应按管道的试验压力进行试验,当管道试验压力大于设备的试验压力,且设备的试验压力不低于管道设计压力的1.15倍时,经建设单位同意可按设备的试验压力进行试验(4)液压试验应缓慢升压,待达到试验压力后,稳压IOmin,再将试验压力降至设计压力,停压30min,以压力不降,无渗漏为剑合格。4气压试验应遵守下列规定：(1)管道的试验压力应为设计压力的1.15倍,真空管道的试验压力应为0.2MPao(2
8、)试验前务必用空气进行预试验,试验压力宜为0.2MPa0.(3)试验时,应逐步缓慢增加压力,当压力升到试验压力的50%时,如未发现异状或者泄漏,继续按试验压力的10%逐级升压,每级稳压3min,直至试验压力。稳压IOmin,再将压力降至设计压力,停压时间应根据查漏工作需要而定,以发泡剂检验不泄漏为合格。.5管道的吹扫与清洗(1)管道压力试验合格后,建设单位应负责组织吹扫或者清洗工作,并在吹洗前编制吹洗方案(2)不同意吹洗的设备及管习惯与吹洗系统隔离。(3)管道吹洗前,不安装孔板,法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等，关于焊接的上述阀门与仪表,采取流经客路或者卸掉阀头及阀座架保护套
9、等保护措施。(4)吹洗的顺序按主管、支管、疏排管、依次进行，吹洗出的脏物不进入合格的管道。(5)水冲洗冲洗管道使用洁净水,冲洗不锈钢管时,水中氯离子含量不超过2510-6(25ppm)。冲洗时使用最大流量流速不得低于L5mS,排放水弓入可靠的排水井式沟中,排放管的截面积.不得小于被冲洗管截面积的60%,排水时,不形成负压。.5.0.7弃方的处理(1)承包人在有弃方的路段开工前至少28天，应提出开挖、调运施工方案报工程师批准。该方案包含挖方及弃方的数量、调运方案、弃方位置及其堆放形式、坡脚加固处理、排水系统的布置与有关的计划安排等。(2)当弃土场的位置、堆放形式或者施工方案等有更换时，务必在更换
10、前很多于14天将更换方案报工程师批准。(3)弃土堆应堆置整齐、稳固，排水畅通，避免对土堆周围的建筑物、排水及其它任何设施产生干扰或者损坏，避免对环境造成污染。否则，因此而引起的一切责任，应由承包人自费处理。5.0.8管道裁截（1）管道通常不同意裁截，这时可适当调整两检查井间的距离。只有需要满足精确定位要求时，并经工程师同意，待相邻所有管道安装完毕，精确计算了裁截长度后，才能进行裁截。承包人应确定每节管道的长度、角度与形状等。（2）除非工程师特别要求，否则裁截管道端只能与检查井的侧墙连接（3）管道的裁截应由有经验的技工用合宜的机械设备进行裁截，裁截的端部应磨平并打成斜齿，以确保在定位与安装过程中
11、不损伤接口。由于裁截管道引起的剥落、表面划伤务必修复好，裁截后剩下的管道应运出现场，除非经工程师同意，此段管道可用于工程其它地方。5. 0.9计量与支付按本节要求完成的工作，均不另作计量与支付。5.1 管道铺设5.1.2混凝土管道铺设1.范围本节工作为120。、180。混凝土管道基础等有关工作,其中包含配料、搅拌混凝土、捣固、养生、材料场内运输等有关的作业；混凝土管铺设，水泥砂浆平（企）接口（120。管基）、混凝土管铺设，水泥砂浆平（企）接口（180。管基）、混凝土管铺设，钢丝网平（企）接口（120。管基）、混凝土管铺设、钢丝网平（企）接口（180。管基）、丙型承插式柔性接口RC管、承插管水泥
12、砂浆接口等有关工作。包含排管、下管、调直、找平、槽上搬运等有关作业。工作内容包含：垫层铺筑、混凝土基础浇筑、管道铺设、管道接口、混凝土管座浇筑、预制管枕安装、井壁（墙）凿洞、检测及试验、冲洗消毒或者吹扫。2 .材料包含混凝土、混凝土管、水泥砂浆、钢丝网等材料均应符合图纸要求与规范规定。3 .通常要求1、 开槽达到设计高程后，应会同有关方面验槽后方能进行基础浇筑。2、 在浇筑混凝土平基后浇筑上部管基时，特别要注意管下混凝土的密实度。3、 管道基础应落在一定承载能力的原状土层上，否则应进行地基处理。4、 管道基础混凝土应采取施工措施避免裂缝。5、 混凝土基础侧向模板应具有一定的强度与刚度，模板安装
13、应缝隙严密，支撑牢固，并符合结构尺寸的要求。6、 平基混凝土抗压强度大于5.0Nmm2,方可进行安。7、 检查排水沟、土基等项是否符合要求，并应利用平桩外露长度，检查平基厚度是否符合规定。如超过同意误差后，应再次清底，有超挖用垫砂处理至合格。8、 应熟知平基设计厚度，这样才能确定模板的高度与模板间净宽。9、 混凝土入模后，根据平桩找平，插捣拍打密实，厚度大于20Cm时，应用平面振捣器振捣密实。10、管道应根据图纸要求进行闭水试验及竣工验收。11、管材务必具有出厂合格证。管材进场后，在下管前应做外观检查（裂缝、缺损、麻面等）。使用水泥砂浆抹带应对管口作凿毛处理。12、管道在铺设前应进行外观与承插
14、口的尺寸的复查，得到工程师的同意后方能施工。4.施工要求1、 保证沟槽施工中不得带水作业,务必做好沟槽排水。2、 管道基础应落在一定承载能力的原状土层上，否则应进行地基处理。3、 混凝土基础侧向模板应具有一定的强度与刚度，模板安装应缝隙严密，支撑牢固，并符合结构尺寸的要求。4、 当土方用机械开挖时，保留20cm土应用人工清槽,不得超挖，如若超挖应进行地基处理。超挖及超挖处理的费用由承包人自理，处理方案报工程师批准。5、 浇筑混凝土平基应按下列要求进行：(1)根据要求检查排水沟、土基等项是否符合要求，并应利用平桩外露长度，检查平基厚度是否符合规定，如超过同意误差后，应再次清底，超挖用垫砂处理至合
15、格。(2)应熟知使用的管径、平基设计厚度、管座度数、井型，这样才能确定模板的高度与模板间净宽。(3)混凝土入模后，根据平桩找平，插捣拍打密实，厚度大于20Cm时，应用平面振捣器振捣密实。6、 浇筑混凝土管座，在操作时应按照下列要求进行：(1)管座混凝土通常在接口完成后浇筑。(2)在浇筑120。、180。管座混凝土时，管两侧应同时进行，务必振捣密实，并与管身结合严密。(3)混凝土平基豉砌管座，可用于冬季或者特殊地段使用。砂浆应与管身结合严密。7、管道铺设、水泥砂浆接口。(1) .管道应在沟底标高、基础标高与基础中心线符合设计要求后方许铺设；(2) .管基与检查井室底座通常应在下管前做好,井壁应在稳好管子做好接口后修建；检查井内流槽，应在稳好管子及井壁砌到管顶时，随即修建;(3) .铺设在地基上的混凝土管,应根据管子长度量好尺寸，可在下管前挖好枕基坑，预制的应稳好，中心应在同一直线上并应水平，枕基应低于管底IOmn1。(4) .下管可依管径大小及施工现场的具体情况,分别使用三角架、木架挂钩法、吊链滑车、起重机吊车等方法，但应有一名熟练的人指挥，防止发生安全事故；(5) .下管应由两检查井间的一端开始，如铺设承插管,应以承在前；(6) .下管时应缓慢进行，防
