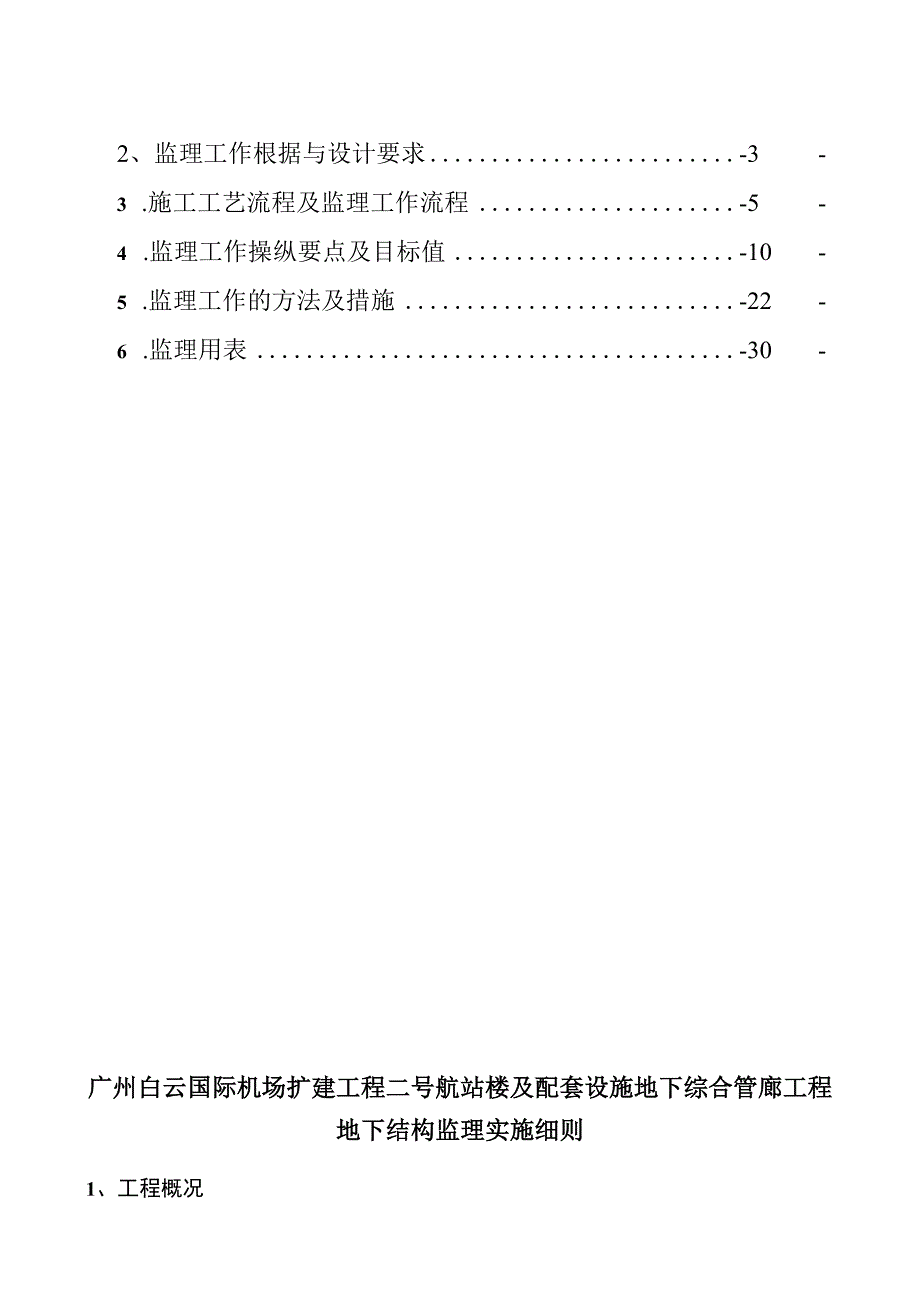

1、广州白云国际机场扩建工程T2航站楼及附属工程地下结构监理细则及配套设施地下综合管廊工程地下结构监理实施细则工程名称：广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程业主单位：广东省机场管理集团公司工程建设指挥部上海市建设工程监理有限公司监理单位：广州珠江建设工程监理有限公司联合体监理项目部设计单位：广东省建筑设计研究院中国民航机场建设集团公司施工单位：中国水利水电第十六工程局有限公司上海第一市政工程有限公司总监理工程师陈跃华1、工程概况-32、监理工作根据与设计要求-3-3 .施工工艺流程及监理工作流程-5-4 .监理工作操纵要点及目标值-10-5 .监理工作的方法及措施-22-6

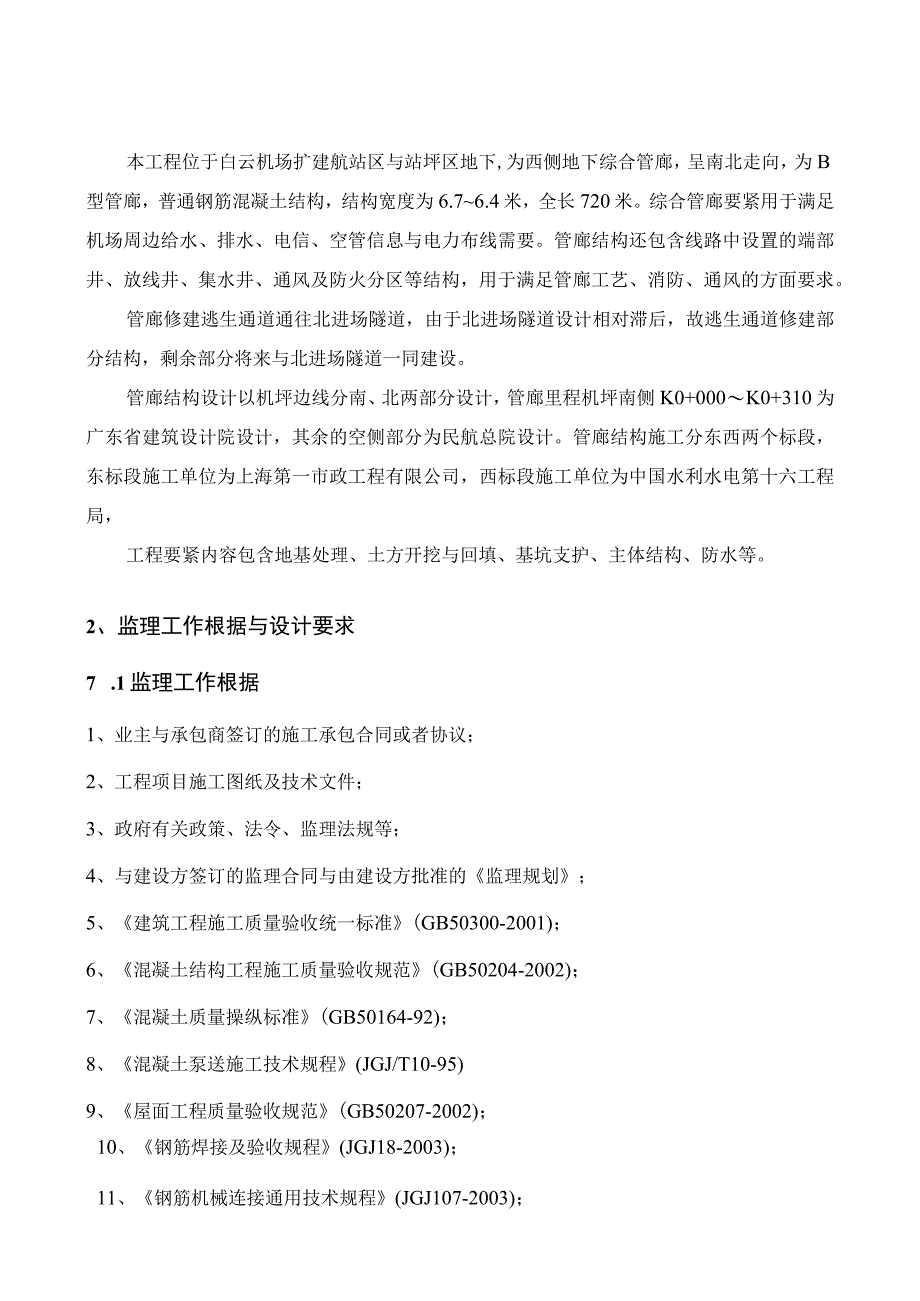

2、 .监理用表-30-广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程地下结构监理实施细则1、工程概况本工程位于白云机场扩建航站区与站坪区地下,为西侧地下综合管廊，呈南北走向，为B型管廊，普通钢筋混凝土结构，结构宽度为6.76.4米，全长720米。综合管廊要紧用于满足机场周边给水、排水、电信、空管信息与电力布线需要。管廊结构还包含线路中设置的端部井、放线井、集水井、通风及防火分区等结构，用于满足管廊工艺、消防、通风的方面要求。管廊修建逃生通道通往北进场隧道，由于北进场隧道设计相对滞后，故逃生通道修建部分结构，剩余部分将来与北进场隧道一同建设。管廊结构设计以机坪边线分南、北两部分设计，
3、管廊里程机坪南侧K0+000K0+310为广东省建筑设计院设计，其余的空侧部分为民航总院设计。管廊结构施工分东西两个标段，东标段施工单位为上海第一市政工程有限公司，西标段施工单位为中国水利水电第十六工程局，工程要紧内容包含地基处理、土方开挖与回填、基坑支护、主体结构、防水等。2、监理工作根据与设计要求7 .1监理工作根据1、业主与承包商签订的施工承包合同或者协议；2、工程项目施工图纸及技术文件；3、政府有关政策、法令、监理法规等；4、与建设方签订的监理合同与由建设方批准的监理规划；5、建筑工程施工质量验收统一标准(GB50300-2001)；6、混凝土结构工程施工质量验收规范(GB50204-
4、2002)；7、混凝土质量操纵标准(GB50164-92)；8、混凝土泵送施工技术规程(JGJ/T10-95)9、屋面工程质量验收规范(GB50207-2002)；10、钢筋焊接及验收规程(JGJ18-2003)；11、钢筋机械连接通用技术规程(JGJ107-2003)；12、地下防水工程技术规范(GB501082008);13、地下防水工程质量验收规范(GB50208-2002)；14、广州地区建筑基坑支护技术规定(GJB9802);15、建筑基坑工程监测技术规范(GB504972009)等。8 .2设计要求1、技术标准白云机场管属技术标准表J9目单位规范值设计取值智注结构安全等级级一级一级
5、设讲基准年限年5050结构最人裂域宽度aaO.20.2结构防水等级级二级二级抗浮安全系数1.051.05基坑等级级二级二级地基基础设订等级级乙级乙级横坡%2抗震度按地震熬度Wl坐惊系统机场独立坐标系向程系统S5国家高程系统2、现浇结构各部位的混凝土强度等级为C40,抗渗等级为P8；铺装及垫层混凝土强度等级为CI5。水泥使用42.5R转窑普通硅酸盐水泥，骨料为花岗岩碎石与中砂，严禁含泥与石粉。受力钢筋使用热轧HRB335钢筋，分部筋使用HRB300钢筋，受力钢筋搭接使用双面焊接形式。钢材使用Q235B钢，焊条使用E43型焊接HRB300钢筋及Q235B钢板，使用E50型焊接HRB335钢筋。防水
6、卷材材料使用单面单层4mm自粘沥青防水卷材。3,施工工艺流程及监理工作流程3.1施工工艺流程土方开挖一基坑支护-（锚杆施工）一-碎垫层-放线.底板结构钢筋预埋件敷设一隐蔽工程验收一碎浇筑-柱（墙）放线-柱（墙）钢筋一柱（墙）预埋件柱（墙）模板一.楼层预埋件-顶板钢筋隐蔽工程验收-砂浇筑3.2.2钢筋混凝土工程质量操纵主程序3.2.3钢筋混凝土工程中钢筋工程质量操纵程序3.2.4钢筋混凝土工程中混凝土工程质量操纵程序4.监理工作操纵要点及目标值4.1 模板工程4.1.1 操纵要点1)预控要点(1)审查方案中模板及其支架设计是否具有足够的强度、刚度与稳固性。(2)检查模板与碎接触面的平整度与光洁度
7、，接缝处理是否满足设计对碎表面质量的要求。(3)检查模板与碎的接触面是否涂隔离剂与隔离剂的品种是否符合要求。(4)检查局部抗渗结构预加工的穿墙拉杆、预制管件是否有止水片及其密封焊接质量是否符合要求。(5)检查预埋铁件的质保书及试验报告是否符合要求。2)模板安装操纵要点(1) 检查竖向模板与支架的支承部分。当安装在基土上时，察看是否加设垫板,基土是否坚实并有排水措施。(2)检查跨度大于或者等于4m的钢筋碎梁板的底模是否起拱。当设计无具体要求时，起拱高度宜为全跨长度的l1000-31000o(3)检查模板支撑与对拉螺栓的间距是否符合模板设计要求。梁高大于600mm时,应另设对拉螺栓加固。(4)检查
8、固定在模板上的预埋件与预留孔洞是否齐全无遗漏，安装是否牢固与位置准确。(5)检查局部抗渗结构施工缝、止水片、穿墙管件、支撑穿墙螺栓及其堵头等的设置与构造是否符合地下防水规范要求。(6)检查模板的拼缝是否严密不漏浆且平整。(7)检查模板的几何尺寸、位置是否符合设计与规范要求。(8)碎板底模拆除前，检查佐的强度报告。其强度务必符合规范规定。模板支撑固定不得与脚手架相连接。4.1.2 目标值1、主控项目：(1)保证工程结构各部分形状尺寸与相互位置的正确；(2)模板及其支架务必具有足够的强度、刚度与稳固性，支架务必具有足够的支承面积，如安装在基土上，基土务必坚实并有排水措施；(3)模板的拆除务必满足佐
9、强度要求。2、通常项目(1)模板的接缝不应漏浆。(2)模板与碎的接触面应清理干净并应涂不影响结构或者妨碍装饰工程施工的隔离剂。严禁隔离剂沾污钢筋与碎接搓处。(3)同意偏差项目：项目同意偏差(mm)检验方法轴线位置5钢尺检查底模上表面标高5水准仪或者拉线、钢尺检查截面内部尺寸基础10钢尺检查柱、墙、梁+4,-5钢尺检查层高垂直度不大于5m6经纬仪或者吊线、钢尺检查大于5m8经纬仪或者吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺与塞尺检查4.2 钢筋工程4.2.1 操纵要点1、预控要点：(1)检查钢筋与接头中使用的钢板、型钢与焊接中使用的焊条、焊剂是否有出厂质量证书与进场抽样试验
10、报告，合格后方可使用。(2)检查对焊电焊工的资格证、上岗证。(3)钢筋应分批分规格堆放整齐，并有标牌明细，存放应避免锈蚀与油污。(4)设计图纸中的难点是否已编制相应的实施措施，并对操作人员进行技术交底。2、钢筋加工操纵(1)钢筋的级别、种类与直径应按设计要求使用，不得擅自代换；在钢筋原材料验收合格后，方可领料加工；加工的尺寸、形状应符合设计要求，其偏差应符合表534的规定：项目同意偏差(Inm)受力钢筋长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5(2)焊接头的质量应符合要求，使用闪光对焊接头时，应符合下表4.3.2要求。在弯制钢筋时，应注意接头距钢筋弯折处的距离不小于钢筋直径1
11、0倍的规定。表4.3.2焊机容量(KVA)钢筋牌1钢筋直径筋)HRB23520160(150)HRB33522HRB40020RRB40020100HRB235HRB335HRB400RRB40020181616HRB2351680(75)HRB33514HRB40012RRB40012HRB235Q23540HRB33510HRB400RRB400（3）钢筋的表面应清洁、无损伤。油渍、油污与铁锈等应在使用前清除干净。带有颗粒状或者片状老锈的钢筋不得使用。（4）直螺纹接头的加工质量及现场连接质量应符合规程要求。（5）钢筋应平直、无局部弯折。调直应符合有关规定。（6）加工含有焊接头的受力钢筋时，
12、应考虑接头互相错开，满足结构同一截面内，同意有接头截面面积占受力钢筋总截面面积百分率的要求。3、 钢筋绑扎与安装操纵：（1）钢筋绑扎应符合如下要求：a、钢筋的交叉点应用铁丝扎牢。b、板与墙的钢筋网，除靠近外围两行钢筋的相交点全部扎牢外，中间部分交叉点可间隔铁丝方向是“八”字形，交错扎牢，但务必保证受力钢筋不产生位置偏移；双向受力的钢筋，务必全部扎牢。梁与柱的箍筋，除设计有特殊要求外，应与受力钢筋垂直设置；箍筋弯钩叠合处，应沿受力钢筋方向错开设置。d、在柱中竖向钢筋搭接时，钢筋的弯钩平面与模板的夹角应符合规范及图纸的有关规定。（2）绑扎网与绑扎骨架外形尺寸的偏差应操纵在同意偏差范围以内。（3）钢
13、筋的绑扎接头应符合下列规定：a、搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。骨架墙柱、楼层梁板的钢筋锚固及搭接长度如下:碎强度等级钢筋级别框架梁柱、墙纵向筋非框架梁底、面筋C40锚固长度1.a搭接长度1.d底筋锚固长度面筋锚固长度面筋搭接长度I级()20d24d20d20d24dH级（）30d36d25d30d36db、钢筋搭接处，应在中心与两端用铁丝扎牢。（4）各受力钢筋之间的绑扎接头位置应相互错开，从任一绑扎接头中心至搭接长度的1.3倍区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积的百分率:受拉区不得超过25%；受压区不得超过50%o绑扎
14、接头钢筋的横向净距，不应小于钢筋直径且不应小于25mm。（5）在绑扎骨架中非焊接的搭接头长度范围内，当搭接钢筋为受拉时，其箍筋的间距不应大于5d,且不应大于100mm。当搭接钢筋为受压时，其箍筋间距不应大于IOd,且不应大于20Omm（d为受力钢筋中的最小直径）。（6）当受力钢筋使用焊接接头时，设置在同一构件内的接头应相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当无设计无具体要求时，应符合下列规定：
