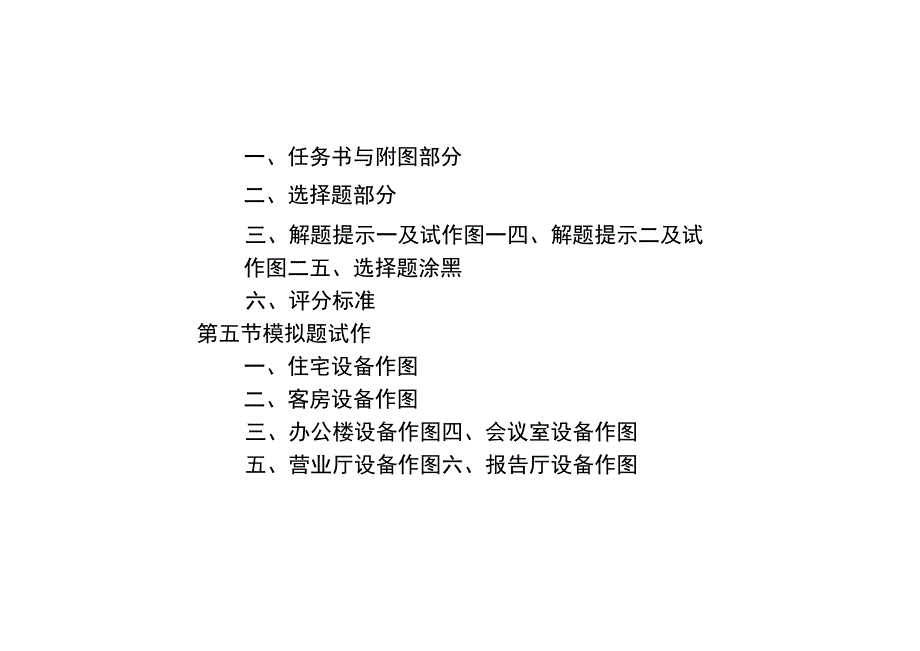

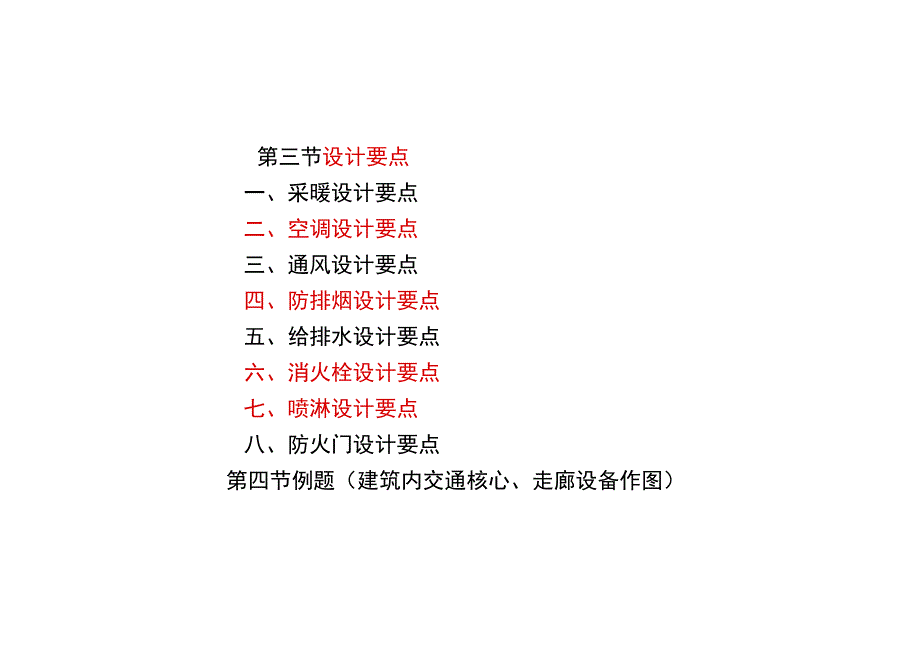

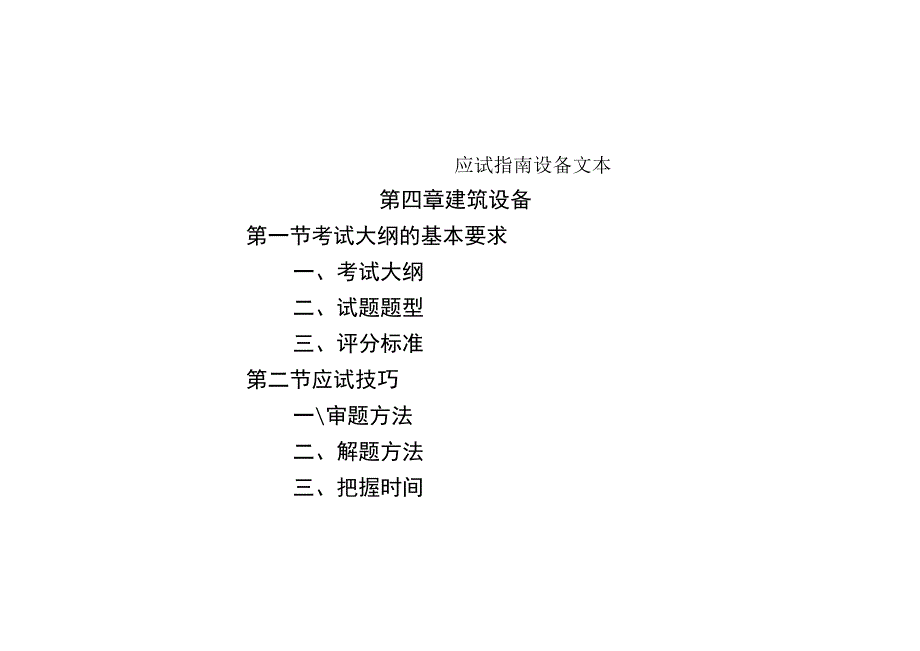

1、应试指南设备文本第四章建筑设备第一节考试大纲的基本要求一、考试大纲二、试题题型三、评分标准第二节应试技巧一审题方法二、解题方法三、把握时间第三节设计要点一、采暖设计要点二、空调设计要点三、通风设计要点四、防排烟设计要点五、给排水设计要点六、消火栓设计要点七、喷淋设计要点八、防火门设计要点第四节例题（建筑内交通核心、走廊设备作图）一、任务书与附图部分二、选择题部分三、解题提示一及试作图一四、解题提示二及试作图二五、选择题涂黑六、评分标准第五节模拟题试作一、住宅设备作图二、客房设备作图三、办公楼设备作图四、会议室设备作图五、营业厅设备作图六、报告厅设备作图七、防烟楼梯间及其前室、合用前室防烟作图第
2、一节考试大纲的基本要求一、考试大纲（一）考试大纲内容考试大纲对建筑技术设计（作图）的要求：“检验应试者在建筑技术方面的实践能力，对试题能作出符合要求的答案，包含、机电设备及管道系统、等，并符合法规规范。”（二）各专业系统包含内容建筑设备（其中电气部分见另外章节）有下列几个系统：1 .空调系统包含空调机（空气处理机）、风机盘管、空调供水管、空调回水管、空调凝水管、空调送风管、空调回风管、防火阀、空调送风口、空调回风口、等。2 .通风系统包含通风送风管、通风回风管、防火阀、通风送风口、通风回风口等。3 .防排烟系统包含防烟加压送风机、防烟加压送风口、防烟加压送风竖井等；排烟风机、排烟口、排烟竖井等
3、。4 .给排水系统包含给水管、给水管附件、阀门等；排水管、排水管附件、地漏、检查口、三通、存水弯等。5 .消火栓系统包含消火栓、消防给水管、消防给水管环管等。6 .自动喷水灭火系统包含水流指示器、喷头、喷淋给水管等。二、试题题型（一）试题涉及专业内容机电设备试题包含给排水、暖通空调、电气三个专业，通常考题涉及到三个专业的综合内容（比如1999年、2000年、2001年）或者只涉及到三个专业的消防内容（比如2003年、2006年），偶有考题只涉及到三个专业中的其中两个专业综合内容（比如1998年、2004年），或者只有一个专业的内容（比如2005年）O（二）试题作业内容建筑技术设计（作图）中的建
4、筑设备试题包含两部分内容，第一部风为作图，第二部分为涂黑选择题（选择题是根据作图题布置要求，提出的一部分考核内容）与涂黑答题卡。大多数试题着重于设计实践与理论知识，能够在规范、手册、教材、学习班学到，也有试题的部分内容接近于施工实践，比如2004年试题，考核点为卫生器具冷、热水管的角阀数量、位置；卫生器具排水管的存水弯数量、位置；污水、废水排水管连接卫生器具与地漏的三通数量、位置；污水、废水排水立管检查口的数量、位置、高度等。（三）试题格式1 .作图部分（1）试题任务书任务书通常包含四个标题：机电设备试题为：任务概述（或者叫任务描述）、任务书要求（或者叫任务说明）、布置要求（或者叫任务要求）、
5、图例（建筑剖面、建筑构造、建筑结构试题的四个标题与机电设备试题词名不一致，但词意相同）。任务概述（或者叫任务描述）：对建筑物性质、高度、用途、要求作图涉及的专业等作简单介绍。任务书要求（或者叫任务说明）：明确各专业作图的范围、前提条件、参数等。布置要求（或者叫任务要求）：明确各专业作图的内容深度等。图例：明确各专业作图涉及到的图例。（2）试题附图通常给定一份平面图，有必要时附有剖面图，作图时在平、剖面图上直接布置建筑设备与管道系统。2 .选择题部分(1)涂黑选择题完成作图后，务必涂黑选择题。选择题均为作图题布置要求中的一部分考核内容，根据作图的结果在备选项中找出对应选项，将该选项的字母(A、B
6、、C、D)用2B铅笔涂黑。涂黑选项要与作图结果一致。每题的四个备选相中只有一个正确答案，正确答案就是作图的一部分(不一定是全部结果)正确结果。(2)涂黑答题卡涂黑选择题后，务必涂黑答题卡。按题号在答题卡上将该题所选选项对应的字母用2B铅笔涂黑，以便机读判分。三、评分标准（一）评分程序建筑技术设计（作图）的评分，第一步先机读答题卡，假如未超过一定的分数，不再用人工对作图判分，视为未通过；只有超过一定的分数，才取得对作图人工判分的资格。（二）评分标准评分按布置要求中提到的逐项进行，每一项就是一个考核点，考核点就是选择题题意。因此评分围绕选择题为核心进行。选择题正确只代表基本内容正确，并不代表作图完
7、全正确。由于选择题只能考核作图题布置要求中某内容的一部分考核内容，比如布置要求中要求布置防烟加压送风竖井与风口，选择题只能考核布置几个竖井或者几个风口或者竖井面积或者给何部位送风等，判作图正确要以上几方面甚至图例、送风箭头等都是对的才算正确;再比如布直要求中要求布置自动喷水灭火喷头，选择题只能考核布置几个喷头或者在何处布置或者喷头间距等，判作图正确要以上几方面甚至图例等都是对的才算正确。建筑技术设计（作图）这一科，建筑剖面、建筑构造各5道题，建筑结构、机电设备各10道题。第二节应试技巧建筑设备这门课程在建筑学专业中只是一门技术基础课，只简单介绍了工作原理，要想在建筑技术设计（作图）应试中熟练掌
8、握，还要靠继续学习设备专业知识与在设计工作实践中与设备专业的配合、互提资料、对图、汇总、会签中学习。有些建筑师有一定的设备专业知识且有实践经验，但对应试方式不习惯，不能发挥应有的水平，学习一些应试技巧，有利于发挥水平。一审题方法上一节已经介绍过试题格式，任务书的四个标题：任务概述（或者叫任务描述）、任务书要求（或者叫任务说明）、布置要求（或者叫任务要求）、图例，前三个最重要,特别是第三个。前三个标题，有些内容前后重复，看似啰嗦，实际上各有各的用意、目的。（一）任务概述（或者叫任务描述）概述中明确建筑物性质、高度、用途等：提醒应试者执行的规范、规程、标准等。比如防火规范，是执行高层民用建筑设计防
9、火规范还是建筑设计防火规范；又比如专业规范，是执行采暖通风与空气调节设计规范还是建筑给水排水设计规范；又比如热工规范，是执行公共建筑节能设计标准还是民用建筑节能设计标准（采暖居住建筑部分；又比如建筑设计规范，是执行XX建筑设计规范等。概述中要求作图涉及的专业：提醒应试者作图涉及的专业与内容，使应试者心中有数。（二）任务书要求（或者叫任务说明）要求中规定各专业的具体要求：提醒应试者作图时要按此要求。比如空调部分，规定在哪个部位设空调等;又比如消火栓部分，仅考虑走道还是房间或者走道与房间都考虑等；又比如喷淋部分，依概述中建筑物性质、高度、用途按规范设计等。要求中给定各专业的具体条件：提醒应试者作图
10、时要按给定条件。比如空调部分，给定此部位设全空气空调还是风机盘管加新风、哪个房间设几台风机盘管、风机盘管带不带回风口等；又比如排烟部分，竖井的面积等；又比如消火栓部分，可否嵌入墙内等；又比如喷淋部分，喷头间距等。（三）布置要求（或者叫任务要求）要求中规定各专业的具体作图内容：提醒应试者作图时逐条、逐个考核点绘制。假如布置要求有不明确内容，可参照选择题一一确定，由于评分围绕选择题为核心进行，或者者说选择题及其拓展内容就是作图内容。（四）图例作图时要以此为根据，即使制图标准、教材等与之不一致，也要按图例绘制，否则影响得分。使用时要正确，包含画法、方向等。二、解题方法（一）确定作图内容前面已经介绍过
11、审题方法，通过认真审题，尽快确定作图内容。为了准确无误不耽搁作图时间，可将给排水暖通空调、电气三个专业作图内容列一个草稿表，作图时逐一落实。（二）灵活运用掌握的专业知识与设计要点建筑设备作图，每年都是新的建筑类型与作图方式，几乎未出现过重复类型。不管建筑类型如何变化，建筑设备专业知识是相同的。常规试题可运用掌握的专业知识与设计要点来作图，非常规试题只能凭平常的知识积存来元成。（三）要有三个专业的全局观念图面上要绘制三个专业内容，要统一安排，使每个专业都能表现清晰，不要由于不一致专业内容重叠，影响判分。三、把握时间评分程序一节已经介绍过评分程序，答题卡得分决定取得人工判分的资格，即使作图、选择题
12、完全正确，答题卡未涂黑，不再进行人工判分，视为此题未通过。作图时宜根据临场情况，合理安排时间。假如交卷时间将到，作图内容未完，但完成了足够的量且完成的部分正确，应停止作图，将完成的作图内容对应涂黑选择题与答题卡，存在通过的希望。第三节设计要点一、采暖设计要点（一）住宅采暖分户热计量新建住宅热水集中采暖应设置分户热计量与室温操纵装置。对建筑内的公共用房与公用空间，应单独设置采暖，宜设置热计量装置。分户热计量热水集中采暖，应在建筑物热入口处设置热量表、差压或者流量调节装置、除污器或者过滤器等。（二）户内热计量装置、采暖系统热水集中采暖系统分户热计量使用热计量表时，应符合下列要求：1 .应使用共用立
13、管的分户独立系统形式。2 .户用热量表的流量传感器宜安装在供水管上，热量表前应设置过滤器。3 .户内采暖系统宜使用单管水平跨越式、双管水平并联式、上供下回式等。4 .户内采暖系统暗埋时，暗埋管道不应有接头且宜外加塑料套管。5 .共用立管与入户装置宜设于管道间内。管道间宜邻楼梯间或者户外公共空间。（三）低温热水地板辐射采暖通常采暖与空调达不到要求的高大空间或者特殊场合，比如居住建筑、托幼建筑、游泳池、体育与舞蹈训练房、大堂等。低温热水通常不超过60C。热水地板辐射采暖辐射体表面平均温度有一定限值，人员经常停留的地面宜2426,上限值为280Co二、空调设计要点（一）通常要求1风机盘管加新风空调系
14、统与全空气空调系统的空气均由两部分构成，一部分是新风，另一部分是室内循环风。2 .新风部分：由新风送风与排风构成，取自室外的新风送入房间，经人的呼吸不再新鲜后排出室外。有新风送风必有排风，新风送风与排风同样重要。风机盘管加新风空调系统的新风是把室外空气通过加热、冷却、加湿、过滤等处理后单独送入每个房间，每个房间同时设排风（有的时候排风使用门上开百叶、门下留缝隙等）。全空气空调系统的新风是把室外空气与室内回风混合，通过加热、冷却、加湿、过滤等处理后（新风与室内回风的混合风）送入每个房间，每个房间不单独设排风，在空调机房等部位设集中排风，因全空气空调系统的送风与回风已经包含了新风与排风，因此每个房
15、间不设单独的新风送风与排风。3 .循环风部分：只在室内循环，与室外空气没有交换。风机盘管加新风空调系统的循环风是风机盘管处理的空气。全空气空调系统的循环风是室内送风减去排风之后的回风。4 .送风：就是通过空调机或者风机盘管或者风机将空气送入室内，为有组织送风。进风：就是室外空气通过门窗、洞口等自然进入室内，为无组织进风。5 .回风：就是将空调房间内空气的大部分或者全部回到空调机或者风机盘管再利用再处理。注：空调房间内的空气在冬季比室外空气温度高，夏季比室外温度低，不直接排到室外以避免浪费能源，而是将大部分回到空调机再利用（将全部回到风机盘管），只是排走小部分以补充新鲜空气。排风：就是为了补充新鲜空气而务必排走的那部分，包含机械排风与门窗渗出的部分，新风量相同。（二）机盘管加新风空调系统风机盘管加新风空调系统包含风机盘管；风机盘管的送风口与回风口（有的习题风机盘管带回风口，设计中不再画回风口）、新风的送风口与排风口（有的习题没要求布置排风口，设计中不再画排风口），共四种风口与相应的风管；风机盘管的供水管、回水管、凝水管，两管制时（通常试题为两管制）共三种水管。1 .风机盘管布置：使用最多的是吊顶上卧式暗装，吊顶上向下送风（如办公等）
