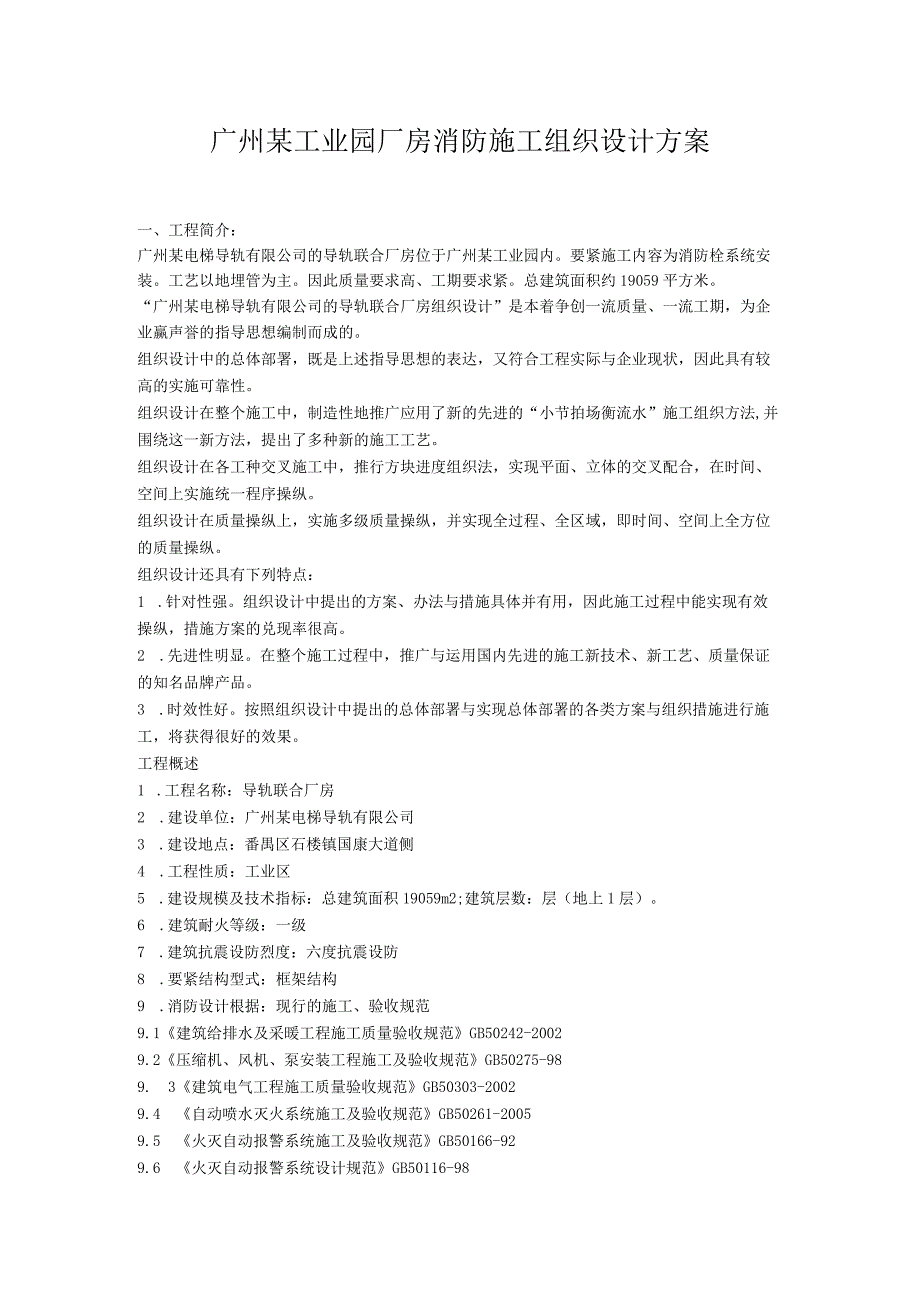

1、广州某工业园厂房消防施工组织设计方案一、工程简介：广州某电梯导轨有限公司的导轨联合厂房位于广州某工业园内。要紧施工内容为消防栓系统安装。工艺以地埋管为主。因此质量要求高、工期要求紧。总建筑面积约19059平方米。“广州某电梯导轨有限公司的导轨联合厂房组织设计”是本着争创一流质量、一流工期，为企业赢声誉的指导思想编制而成的。组织设计中的总体部署，既是上述指导思想的表达，又符合工程实际与企业现状，因此具有较高的实施可靠性。组织设计在整个施工中，制造性地推广应用了新的先进的“小节拍场衡流水”施工组织方法,并围绕这一新方法，提出了多种新的施工工艺。组织设计在各工种交叉施工中，推行方块进度组织法，实现平
2、面、立体的交叉配合，在时间、空间上实施统一程序操纵。组织设计在质量操纵上，实施多级质量操纵，并实现全过程、全区域，即时间、空间上全方位的质量操纵。组织设计还具有下列特点：1 .针对性强。组织设计中提出的方案、办法与措施具体并有用，因此施工过程中能实现有效操纵，措施方案的兑现率很高。2 .先进性明显。在整个施工过程中，推广与运用国内先进的施工新技术、新工艺、质量保证的知名品牌产品。3 .时效性好。按照组织设计中提出的总体部署与实现总体部署的各类方案与组织措施进行施工，将获得很好的效果。工程概述1 .工程名称：导轨联合厂房2 .建设单位：广州某电梯导轨有限公司3 .建设地点：番禺区石楼镇国康大道侧
3、4 .工程性质：工业区5 .建设规模及技术指标：总建筑面积19059m2;建筑层数：层（地上1层）。6 .建筑耐火等级：一级7 .建筑抗震设防烈度：六度抗震设防8 .要紧结构型式：框架结构9 .消防设计根据：现行的施工、验收规范9.1建筑给排水及采暖工程施工质量验收规范GB50242-20029.2压缩机、风机、泵安装工程施工及验收规范GB50275-989. 3建筑电气工程施工质量验收规范GB50303-20029.4 自动喷水灭火系统施工及验收规范GB50261-20059.5 火灭自动报警系统施工及验收规范GB50166-929.6 火灭自动报警系统设计规范GB50116-989.7 自

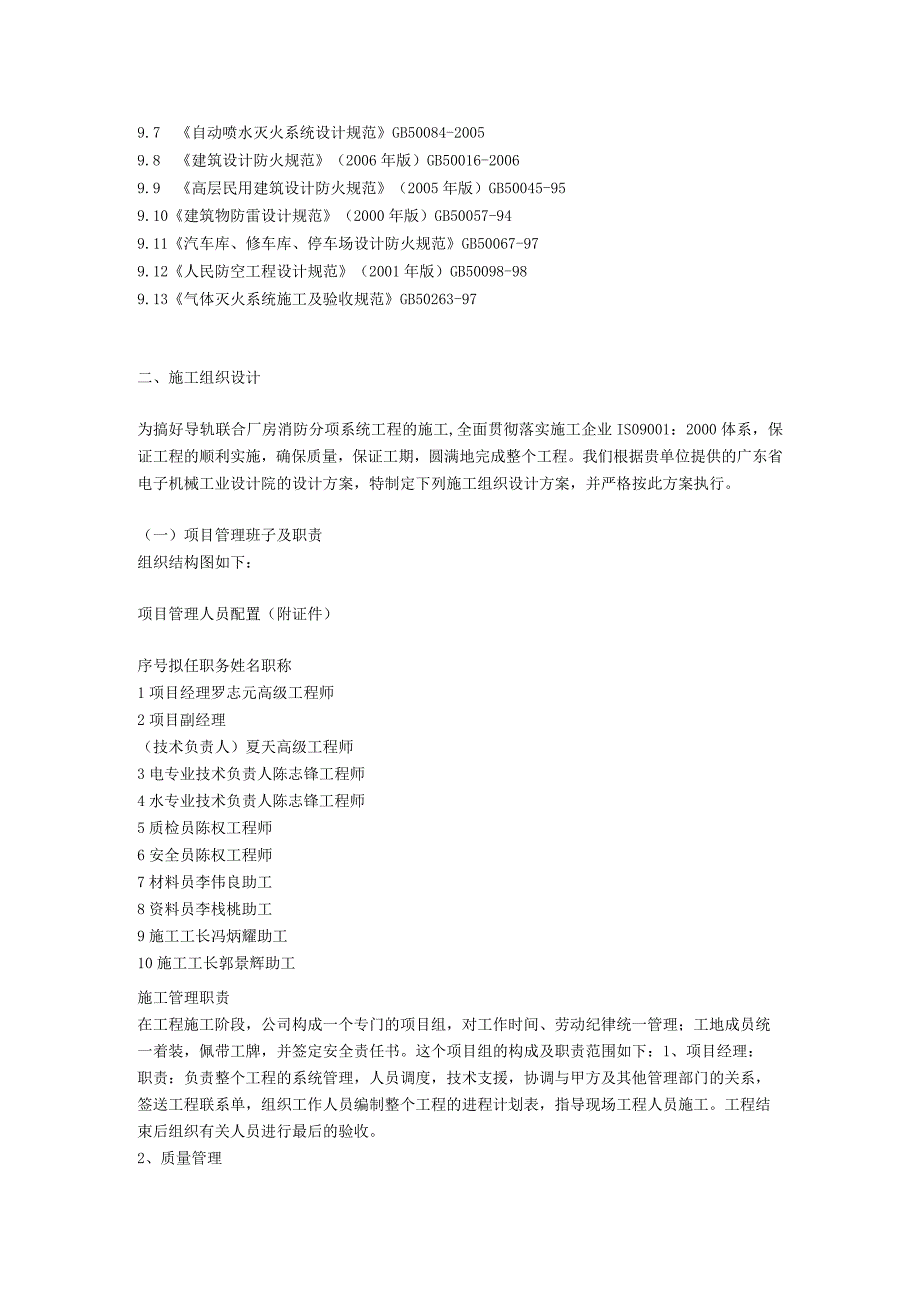

4、动喷水灭火系统设计规范GB50084-20059.8 建筑设计防火规范（2006年版）GB50016-20069.9 高层民用建筑设计防火规范（2005年版）GB50045-959.10建筑物防雷设计规范（2000年版）GB50057-949.11汽车库、修车库、停车场设计防火规范GB50067-979.12人民防空工程设计规范（2001年版）GB50098-989.13气体灭火系统施工及验收规范GB50263-97二、施工组织设计为搞好导轨联合厂房消防分项系统工程的施工,全面贯彻落实施工企业IS09001：2000体系，保证工程的顺利实施，确保质量，保证工期，圆满地完成整个工程。我们根据贵单
5、位提供的广东省电子机械工业设计院的设计方案，特制定下列施工组织设计方案，并严格按此方案执行。（一）项目管理班子及职责组织结构图如下：项目管理人员配置（附证件）序号拟任职务姓名职称1项目经理罗志元高级工程师2项目副经理（技术负责人）夏天高级工程师3电专业技术负责人陈志锋工程师4水专业技术负责人陈志锋工程师5质检员陈权工程师6安全员陈权工程师7材料员李伟良助工8资料员李栈桃助工9施工工长冯炳耀助工10施工工长郭景辉助工施工管理职责在工程施工阶段，公司构成一个专门的项目组，对工作时间、劳动纪律统一管理；工地成员统一着装，佩带工牌，并签定安全责任书。这个项目组的构成及职责范围如下：1、项目经理：职责：

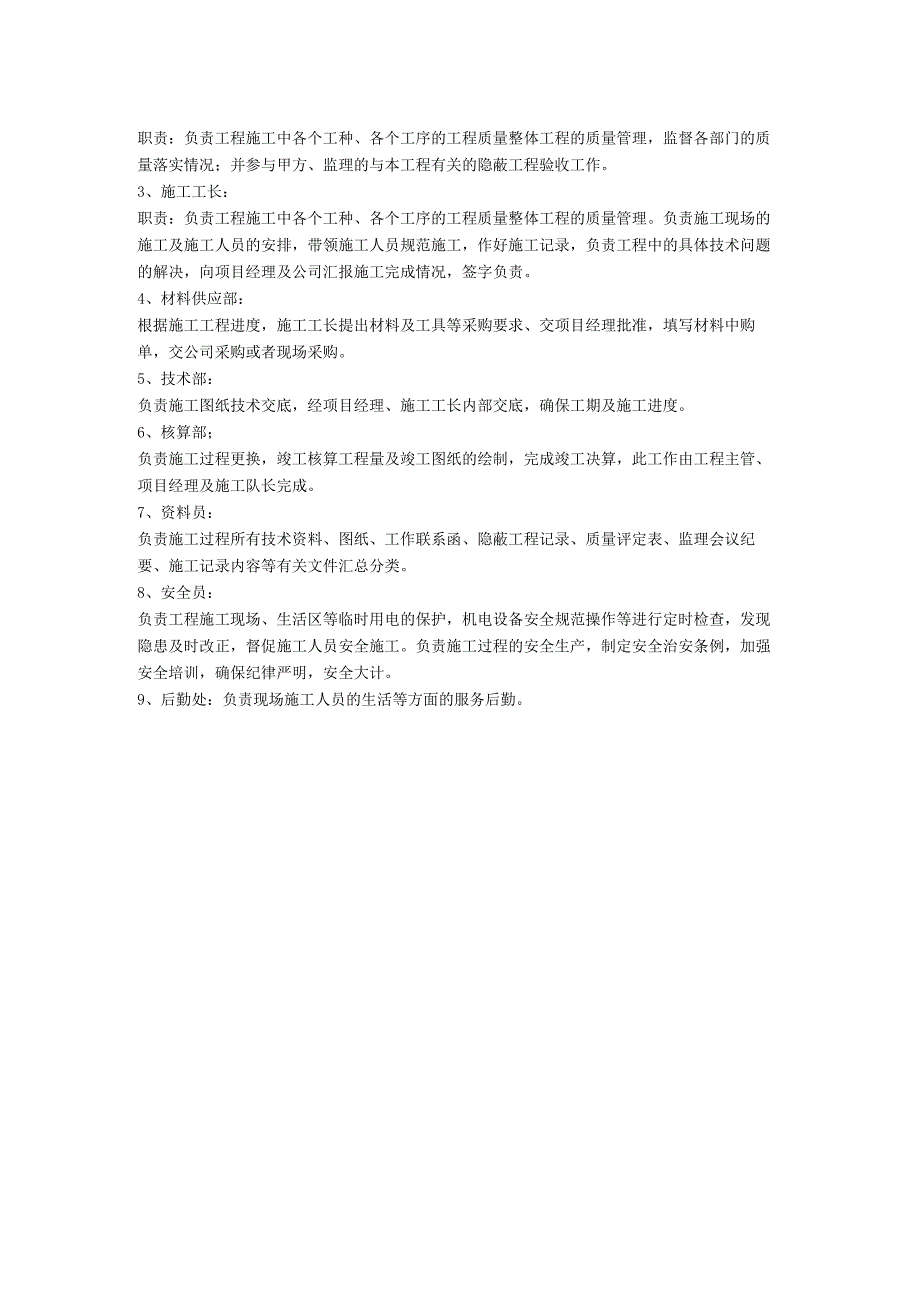

6、负责整个工程的系统管理，人员调度，技术支援，协调与甲方及其他管理部门的关系，签送工程联系单，组织工作人员编制整个工程的进程计划表，指导现场工程人员施工。工程结束后组织有关人员进行最后的验收。2、质量管理职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理，监督各部门的质量落实情况；并参与甲方、监理的与本工程有关的隐蔽工程验收工作。3、施工工长：职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理。负责施工现场的施工及施工人员的安排，带领施工人员规范施工，作好施工记录，负责工程中的具体技术问题的解决，向项目经理及公司汇报施工完成情况，签字负责。4、材料供应部：根据施工
7、工程进度，施工工长提出材料及工具等采购要求、交项目经理批准，填写材料中购单，交公司采购或者现场采购。5、技术部：负责施工图纸技术交底，经项目经理、施工工长内部交底，确保工期及施工进度。6、核算部；负责施工过程更换，竣工核算工程量及竣工图纸的绘制，完成竣工决算，此工作由工程主管、项目经理及施工队长完成。7、资料员：负责施工过程所有技术资料、图纸、工作联系函、隐蔽工程记录、质量评定表、监理会议纪要、施工记录内容等有关文件汇总分类。8、安全员：负责工程施工现场、生活区等临时用电的保护，机电设备安全规范操作等进行定时检查，发现隐患及时改正，督促施工人员安全施工。负责施工过程的安全生产，制定安全治安条例
8、，加强安全培训，确保纪律严明，安全大计。9、后勤处：负责现场施工人员的生活等方面的服务后勤。10、综合处：协调各部门各人员之间的关系及现场其它情况。（二）、施工配合及保证措施在该项工程的施工过程中，为保证工程的进度与质量，我们积极与甲方施工管理人员配合，以保证甲方的要求自始自终得到贯彻。同时能及时解决施工过程中施工条件不足的问题。1、必备的施工条件：A、甲方指派专人负责与我方协调与配合；B、甲方提供现场施工电源、水源与其他必要的施工条件（三通一平）。C、我方在接到甲方进场施工通知与现场条件具备的情况下，三天内进场施工，施工材料进入施工场地。2、与装饰的配合：要紧是房间及平面布置、室内装修及造型
9、的形成情况,这将影响到管网的标高与探头的布置。3、与电气安装的配合：安装公司须提供电源操纵箱动力操纵箱、水泵操纵箱接线方式。4、与其他施工方的衔接配合：我们在施工期间服从甲方统一安排，作好与其他项目施工方的相互衔接工作，系统地制定工程分项进度，合理地安排各个工种与边缘项目的技术接口，把木项目施工管理全面推向科学化、系统化、规模化、文明化。5、施工期间，由于甲方原因或者其他出现设计方案的更换或者使用材料方面的更换的，我方现场工程主管会积极与甲方联系，及时把甲方的意见与建议转告项目经理，并及时作出更换方案图与更换说明，待甲方签字认可后，我方进行更换施工。（三）、施工工艺及成品保护措施针对本工程消防
10、系统的具体情况，提出下列的总体施工方案：火灾自动报警系统安装1 .范围火灾自动报警系统及联动系统、消防电话及广播系统的安装。2 .施工准备2.1 接到施工任务后，首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法与配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。2.2要紧设备材料：2.2.1通常火灾自动报警系统的要紧设备材料选用应符合6T“消防工程安装的通用要求”的有关内容。2.2.2要紧设备（见图6-1）图6-1区域火灾报警操纵器：集中报警操纵设备；
11、消防中心操纵设备；图象显示与打印操作设备；消防备用电源；火灾探测器（感烟、感温、燃气等）；手动火灾报警按钮；声光显示报警器：各类模块（中继器）：各类联动操纵及信号反馈设备；消防通讯设备（如消防电话）；消防广播设备。2. 2.3通常常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火涂料、异型塑料管、阴燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙块、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等。2.3 要紧机具：套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤
12、、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁牡、圆牡、压力案子、压力钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、试烟器、手提电吹风机等机具。2.4 劳动力配备：根据工程工期要求，合理安排施工进度与劳动力计划，做到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。2.5 编写施工方案与技术交底，组织施工人员根据工程特点进行交底与培训，使每个操作者应熟知技术、质量、安全消防的要求。2.6 应按设计要求，在施工现场配备使用的堆积规范、图册、工艺要求、质量、表格及各类有关文件。3.施工工艺3. 1工艺流程：3.2钢管与金属线槽安装要
13、紧要求：1.1.1 2.1进场管材、型钢、金属线槽及其附件应有材质证明或者合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。钢管要求壁厚均匀，焊缝均匀，无劈裂与砂眼棱刺，无凹扁现象，镀锌层内外均匀完事无损。金属线槽及其附件，应使用通过镀锌处理的定型产品。线槽内外应光滑平整。无棱刺不应有扭曲翅边等变形现象。1.1.2 2.2配管前应根据设计、厂家提供的各类探测器、手动报警器、广播喇叭等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。1.1.3 电线保护管遇到下列情况之一时，应在便于穿线的位置增设接线盒：管路长度超过30m,无弯曲时；管路长度超过20m,有一个弯曲时；管路
14、长度超过15m,有二个弯曲时；管路长度超过8m,有三个弯曲时。1.1.4 电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10机1.1.5 明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或者混凝土内时，其弯曲半径不应小于管外径的10倍。1.1.6 当管路暗配时，电线保护管宜沿最近的线路敷设并应减少弯曲。埋入非燃烧休的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。金属线槽与钢管明配时，应按设计要求采取防火保护措施。1.1.7 电线保护管不宜穿过设备或者建筑、构筑物的基础，当务必穿过时应采取保护措施，如使用保护管等
