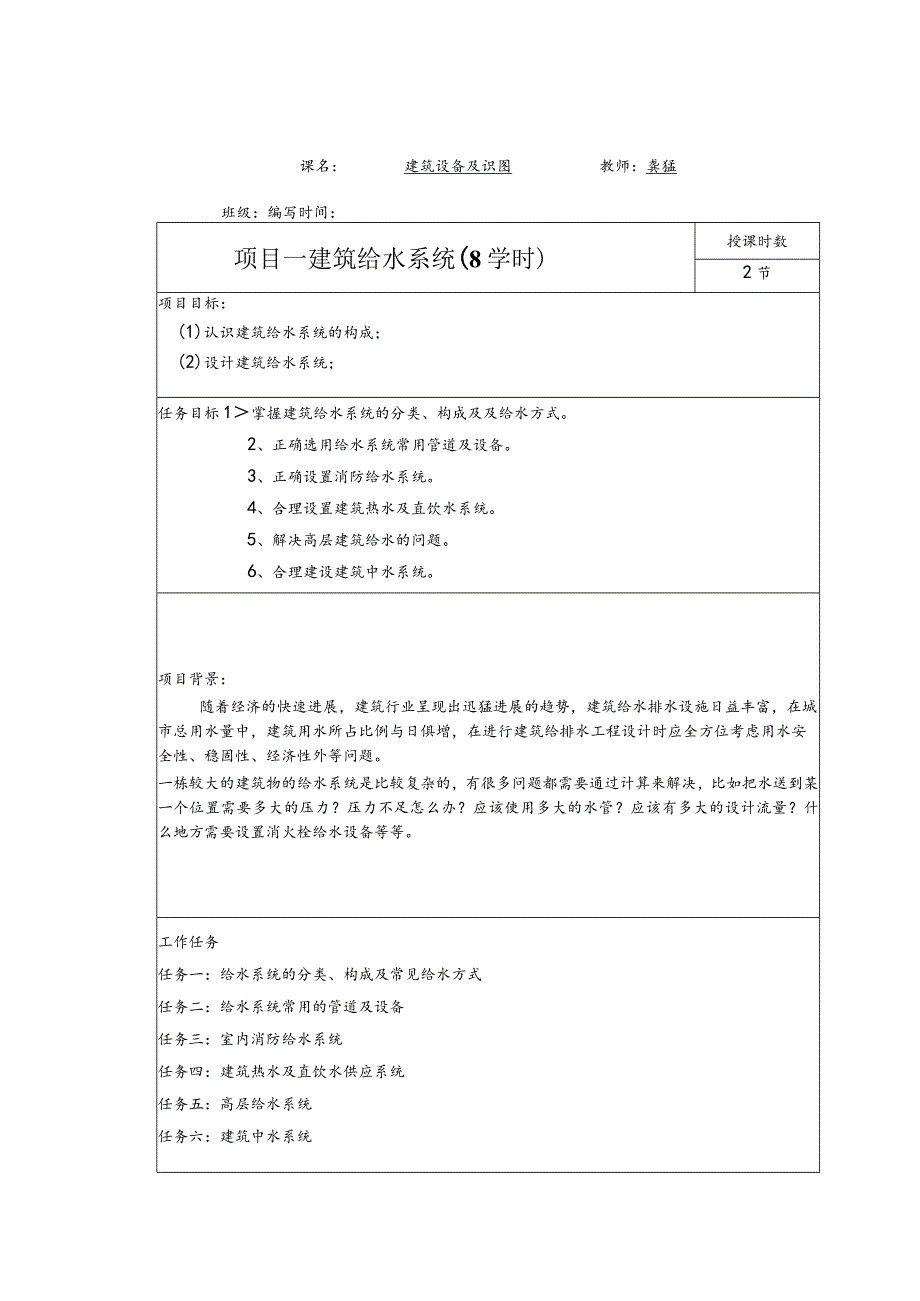

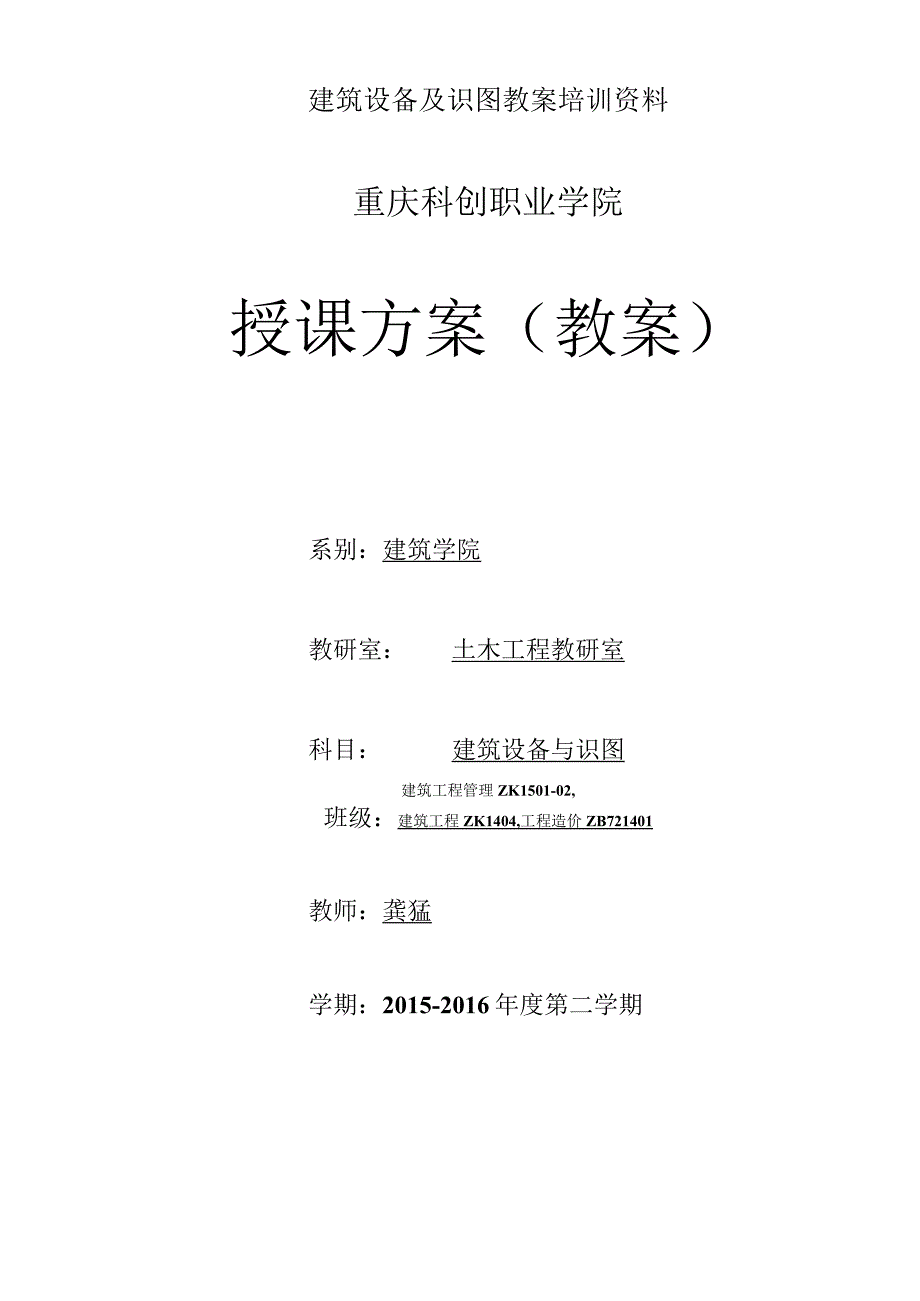

1、建筑设备及识图教案培训资料重庆科创职业学院授课方案（教案）系别：建筑学院教研室：土木工程教研室科目：建筑设备与识图建筑工程管理ZK1501-02,班级：建筑工程ZK1404,工程造价ZB721401教师：龚猛学期：2015-2016年度第二学期课名：建筑设备及识图教师：龚猛班级：编写时间：项目一建筑给水系统(8学时)授课时数2节项目目标：(1)认识建筑给水系统的构成；(2)设计建筑给水系统；任务目标1掌握建筑给水系统的分类、构成及及给水方式。2、正确选用给水系统常用管道及设备。3、正确设置消防给水系统。4、合理设置建筑热水及直饮水系统。5、解决高层建筑给水的问题。6、合理建设建筑中水系统。项目
2、背景：随着经济的快速进展，建筑行业呈现出迅猛进展的趋势，建筑给水排水设施日益丰富，在城市总用水量中，建筑用水所占比例与日俱增，在进行建筑给排水工程设计时应全方位考虑用水安全性、稳固性、经济性外等问题。一栋较大的建筑物的给水系统是比较复杂的，有很多问题都需要通过计算来解决，比如把水送到某一个位置需要多大的压力？压力不足怎么办？应该使用多大的水管？应该有多大的设计流量？什么地方需要设置消火栓给水设备等等。工作任务任务一：给水系统的分类、构成及常见给水方式任务二：给水系统常用的管道及设备任务三：室内消防给水系统任务四：建筑热水及直饮水供应系统任务五：高层给水系统任务六：建筑中水系统课名：建筑设备及识

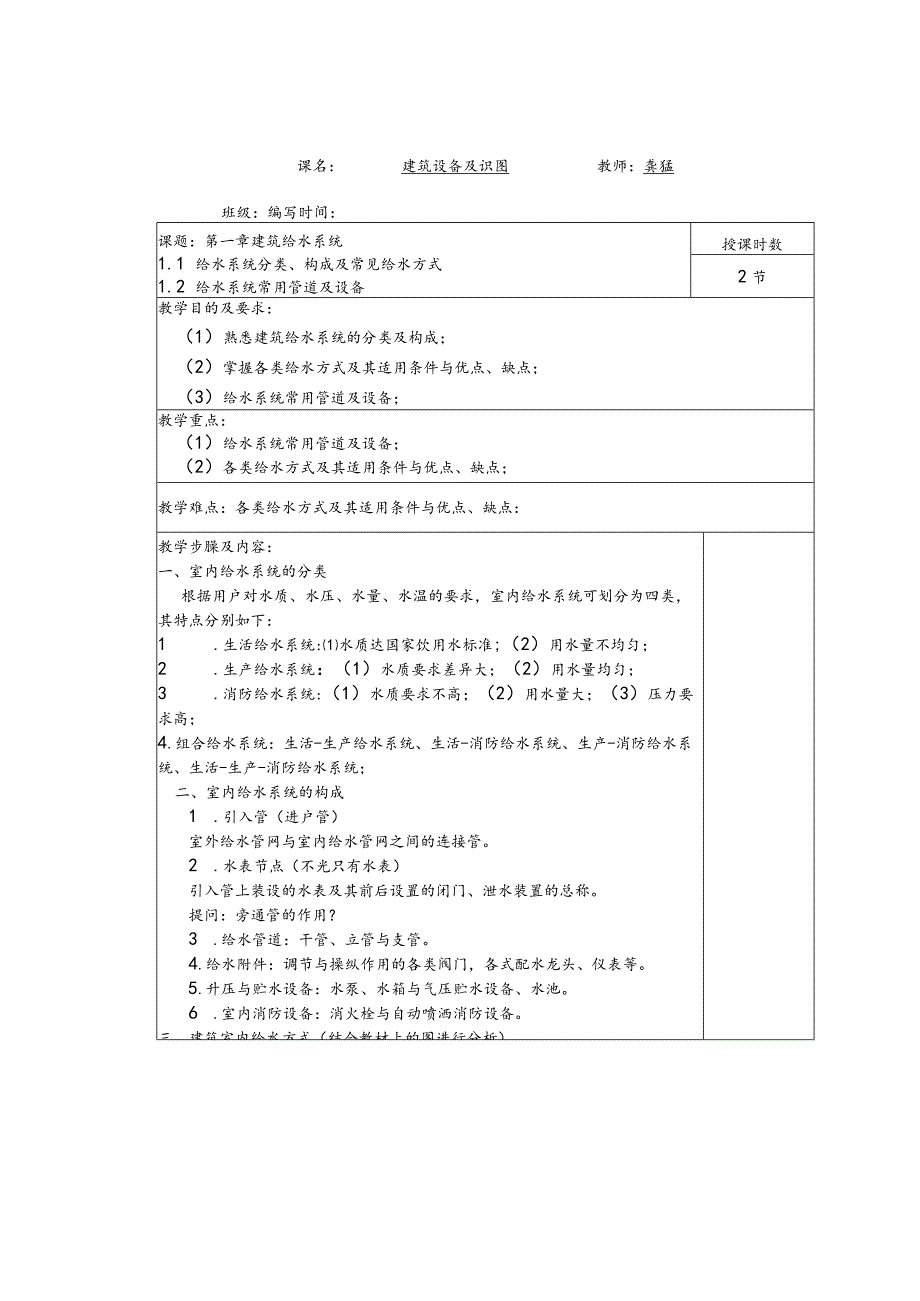

3、图教师：龚猛班级：编写时间：课题：第一章建筑给水系统1.1 给水系统分类、构成及常见给水方式1.2 给水系统常用管道及设备授课时数2节教学目的及要求：（1）熟悉建筑给水系统的分类及构成；（2）掌握各类给水方式及其适用条件与优点、缺点；（3）给水系统常用管道及设备；教学重点：（1）给水系统常用管道及设备；（2）各类给水方式及其适用条件与优点、缺点；教学难点：各类给水方式及其适用条件与优点、缺点：教学步臊及内容：一、室内给水系统的分类根据用户对水质、水压、水量、水温的要求，室内给水系统可划分为四类，其特点分别如下：1 .生活给水系统:水质达国家饮用水标准;（2）用水量不均匀；2 .生产给水系统：（
4、1）水质要求差异大；（2）用水量均匀；3 .消防给水系统:（1）水质要求不高；（2）用水量大；（3）压力要求高；4 .组合给水系统：生活-生产给水系统、生活-消防给水系统、生产-消防给水系统、生活-生产-消防给水系统；二、室内给水系统的构成1 .引入管（进户管）室外给水管网与室内给水管网之间的连接管。2 .水表节点（不光只有水表）引入管上装设的水表及其前后设置的闭门、泄水装置的总称。提问：旁通管的作用？3 .给水管道：干管、立管与支管。4 .给水附件：调节与操纵作用的各类阀门，各式配水龙头、仪表等。5 .升压与贮水设备：水泵、水箱与气压贮水设备、水池。6 .室内消防设备：消火栓与自动喷洒消防设
5、备。三、建筑室内给水方式（结合教材上的图进行分析）编号给水方式适用条件支缺点1直接给水外网压力任何时间都满足要求系统简单，造价低外网停水，建筑内部立即断水2单设水箱给水外网水压周期性变化.但大部分时间满足要求充分利用外网水压,缓解供求矛盾水质容易污染.影响建筑物外观3设水泵给水外网水压大部分时间不能满足要求调节能力强，不影响建筑物外观有噪声,耗能.外网水压不IoOKPa(负压)4水泵、气压罐联合供水外网压力不足适用于多层建筑能就F,不能大规模供水5贮水池、水泵、水箱联合供水外网压力低，不允许直接从外网抽水供水可靠.水底定能耗大,噪声大，维护难，投资大6分区供水I&层建筑分质给水能解决静水压力过
6、大的问题频般四、常见管材及附件.1 .常见给水管材(1) PPR管(改性聚丙烯)优点：价格适中，性能稳固，耐热耐腐蚀，内部不结垢等；缺点：需专用工具连接，热熔连接时加热时间与承插口不易操纵；(2)铜管(3)铝塑管(属于淘汰产品)；(4)镀锌管(禁止使用产品)5)PVC管(硬聚氯乙烯)优点：成本低，轻便，易安装，不易腐化；缺点：易断裂，抗冻与耐热能力较差，添加剂酿对人体伤害大；(6)薄壁不锈钢管(7)衬PVC镀锌钢管2.常见给水附件(1)配水附件一各式水龙头；球形阀式配水龙头：常用于洗涤盆、污水盆等，水流阻力大；旋塞式配水龙头：可90旋转，可短时获得较大流量；不能承受较大压力，易产生水击，开水配
7、水点处不宜使用；(2)调节附件一各类阀门截止阀：水流单向流淌，适用于管径不大于75mm管道，常用于需要经常启闭的管段上；闸阀、蝶阀：水流双向流淌，适用于管径大于50mm的管道，宜用在空间小的部位；止回阀：阻止水流反向流淌，多见于水箱水泵出水管上；五、储水设备1 .水箱提问：水箱上连接了什么管道？水箱设置高度要满足建筑物内最不利配水点所需的流出水头；消防水箱要满足火灾初期10分钟的消防用水量；应注意防止水箱内水质的二次污染，可消毒，可清洗；2 .储水池室外管网水量、水压明显不足的时候，应当设置储水池；类型多样，有圆形、方形等，砖石结构或者钢筋混凝土结构；贮水池有效容积V计算（补充）：Ve（Qb-
8、Qj）Tb十Vf十VS三、升压设备1 .离心泵的基本构造及工作原理离心泵要紧部件：叶轮、泵壳、泵轴、吸水管、压水管等2 .离心泵的分类补充：选择离心泵型号时要紧参考标准是水泵的流量与扬程。3 .生活气压给水原理（看视频）4 .生活气压给水设备特点：高效、水压稳固、占地小、投资少等优点；通常调节容积小、贮水量小；5 .生活气压给水设备的适用范围供水压力V2.OMPa,供水高度V200m,小时供水量V50000r113；四、水表1 .水表分类可按测量原理、计量等级、公称口径、用途、介质温度、压力、计数器等分类；补充：常用速度式水表，分为旋翼式与螺翼式；旋翼式水表一小口径，阻力大，计量范围小；螺翼式
9、水表一大口径，阻力小，计量范围大。2 .水表选用水表类型的选择：应考虑水温、工作压力、水量、计量范围、流向等；DNW50mm,使用旋翼式水表；DN50mm,使用螺翼式水表；水表公称直径的确定：当用水量均匀时，通过水表的设计流量QgW水表的额定流量Q0;当用水量不均匀且高峰流量每天不超过3h时,QgW最大流量Qmax;当与消防系统共用时，应进行消防流量复核。课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第一章建筑给水系统1.3 室内消防给水系统1.4 建筑热水及直饮水供应系统1.5 高层给水系统1.6 建筑中水系统授课时数2节教学目的及要求：(1)熟悉建筑消防给水系统的构成；(2)熟悉室内
10、消火栓的设置原则；(3)熟悉自动喷水灭火系统的构成、适用条件、特点；(4)熟悉热水、直饮水供应系统的构成、分类与特点；教学重点：(1)室内消火栓的设置原则；(2)自动喷水灭火系统的构成；教学难点：自动喷水灭火系统的适用条件、特点；教学步骤及内容：一、室内消火栓给水系统的设置原则1 .应设室内消火栓给水系统的建筑物2 .可不设室内消火栓给水系统的建筑物3 .视情况确定是否设置室内消防给水系统的建筑物4 .宜增设消防水喉设备的建筑物5 .室内消火栓布置(1)布置原则：保证水枪的充实水柱能够达到建筑内任何部位；(2)布置间距：高层建筑、甲乙类厂房V30m,其他V50m;(3)布置要求：二、消防给水系
11、统的构成1)消防水源2)消防管道消火栓超过10个且用水量15Ls,至少设两条进水管；消防给水管网通常设置为环状管道；超过四层的厂房、高层建筑通常要设水泵接合器；设置阀门将消防管道分成若干段，每段不超过5个消火栓；3)消火栓设备：水枪口径13mm、16mm、19mm：水带直径50mm、65mm：消火栓50mm、65mm;搭配关系见下表；三、自动喷水灭火系统1 .自动喷水灭火系统的要紧组件：酒水喷头、报警阀、检测器、报警器2 .自动喷水灭火系统的类型：1)湿式自动喷水灭火系统；2)干式自动喷水灭火系统：3)预作用自动喷水灭火系统：4)雨淋灭旁批栏：火系统；5)水幕系统；四、热水供应系统的分类(1)
12、区域热水供应系统；(2)局部热水供应系统；(3)集中热水供应系统；五.热水供应系统的构成(1)热媒系统(第一循环系统)：由热源、水加热器与热媒管网构成;热水管网系统(第二循环系统)：由热水配水管网与回水管网构成；热水系统附件：包含操纵蒸汽、热水的操纵附件及管道的连接附件；六、热水供应方式分类珏上hH珏直接加热：热水锅炉直接加热，或者冷热混合按热水加/J制备热水；公共浴室、洗衣房等方式来分类I间接加热：将热媒通过水加热器把热量传递给冷水；适用于旅馆、住宅等田=口本厂开式系统：所有配水点关闭后,系统内的水仍热水供应方式分类按系统TE否T与大气相通;水质受污染,水压稳定；全循环: 按管网有_ 循环管
13、道I半循环:无循环:与大气相通L闭式系统：所有配水点关闭后，系统仍与大气相通；水质不受污染，水压不稔定用于要求较高的建筑，如宾馆、饭店、高级住宅等；立管循环用于全日供应建筑和定时供应高层建筑;干管循环用于定时供应热水的建筑；适用于要求不高的建筑，如公共浴室、洗衣房等建筑；按循环运隹机械循环：水温稔定，消耗能量；方式分类L自然循环：节能；七、直饮水供应系统1 .直饮水设备系统概述2 .直饮水设备系统特点：3 .直饮水供应方式(1)开水集中制备集中供应：适用于机关、学校等建筑；(2)开水集中制备分散供应：加热器出水温度不小于105;回水温度100C;机械循环；(3)冷饮水集中制备分散供应：适用于人
14、员流淌较集中的公共场所；课题：第一章建筑给水系统1.5 高层给水系统1.6 建筑中水系统补充内容：给水系统压力计算授课时数2节教学目的及要求：(1)熟悉高层建筑给水系统的特点；(2)掌握高层建筑给水的分区原则；(3)熟悉建筑中水系统的构成及工艺；教学重点：(1)掌握高层建筑给水的分区原则；教学难点：掌握高层建筑给水的分区原则；教学步臊及内容：一、高层给水系统高层建筑：10层及10层以上的住宅与建筑高度超过24m的公共建筑与工业建筑；1 .高层建筑给水系统特点2 .分区的高度应依每区最低处用水设备同意静水压力：住宅、旅馆、医院的静水压力宜为0.3-0.35MPa;办公楼静水压力宜为0.35-0.45MPa;每区最高的静水压力不得大于0.6MPa;3 .高层给水系统的给水方式1)串联分区：每层都有水泵、水箱，噪声大，下层水箱容积大；2)并联分区：水泵集中设置在地下室或者底层，各区为独立系统，供水可靠，管材消耗多；见图1-24；1-25;二、建筑中水系统1 .中水系统概念生活污废水经处理后，达到规定的水质标准，作为杂用水供小区使用的供水系统；2 .中水系统分类1)建筑中水系统：单幢或者相邻几幢建筑形成的中水系统，以建筑物排放的污水为水源；旁批栏：班级:编写时间:课名:建筑设备及识图教 师:
