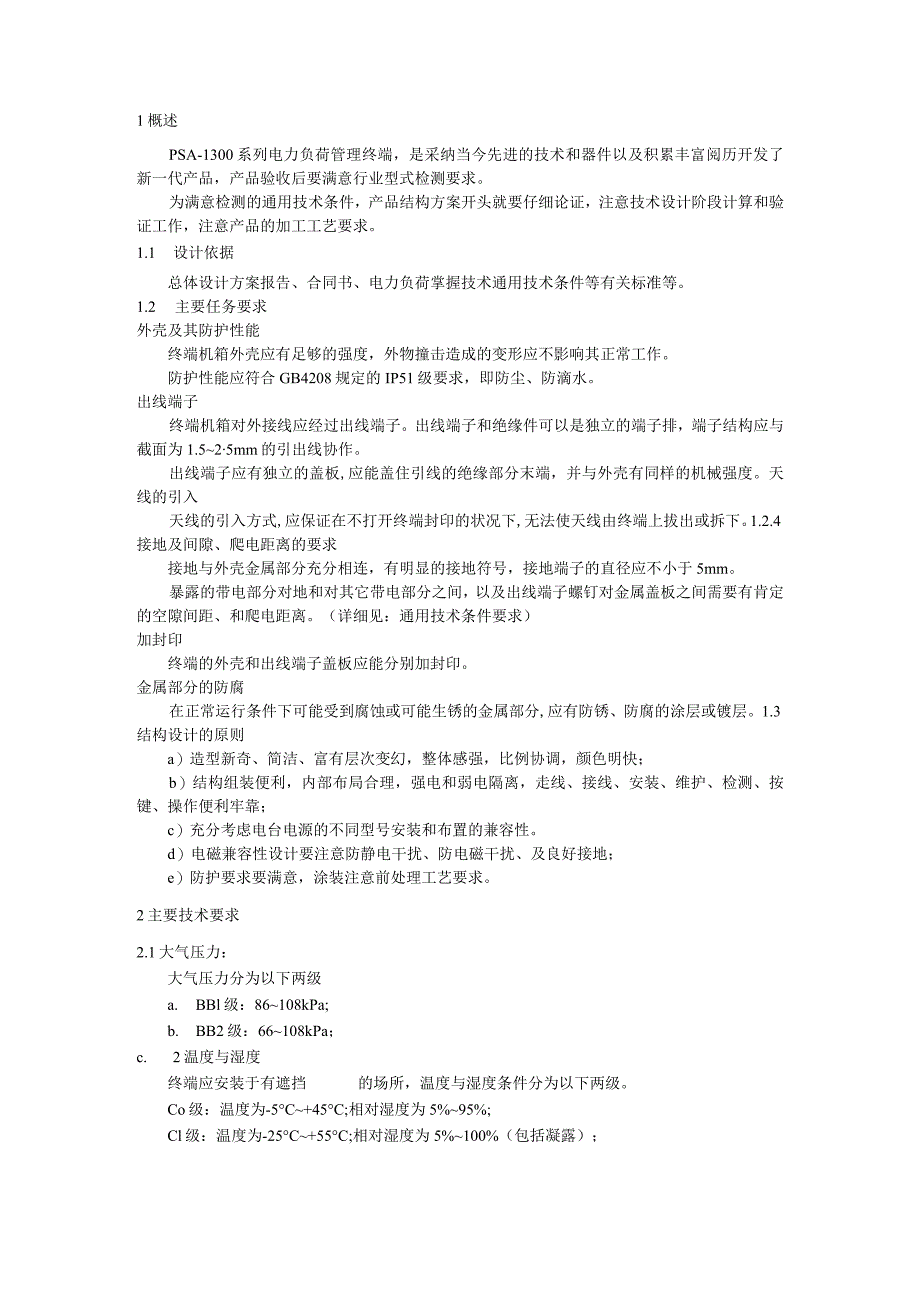

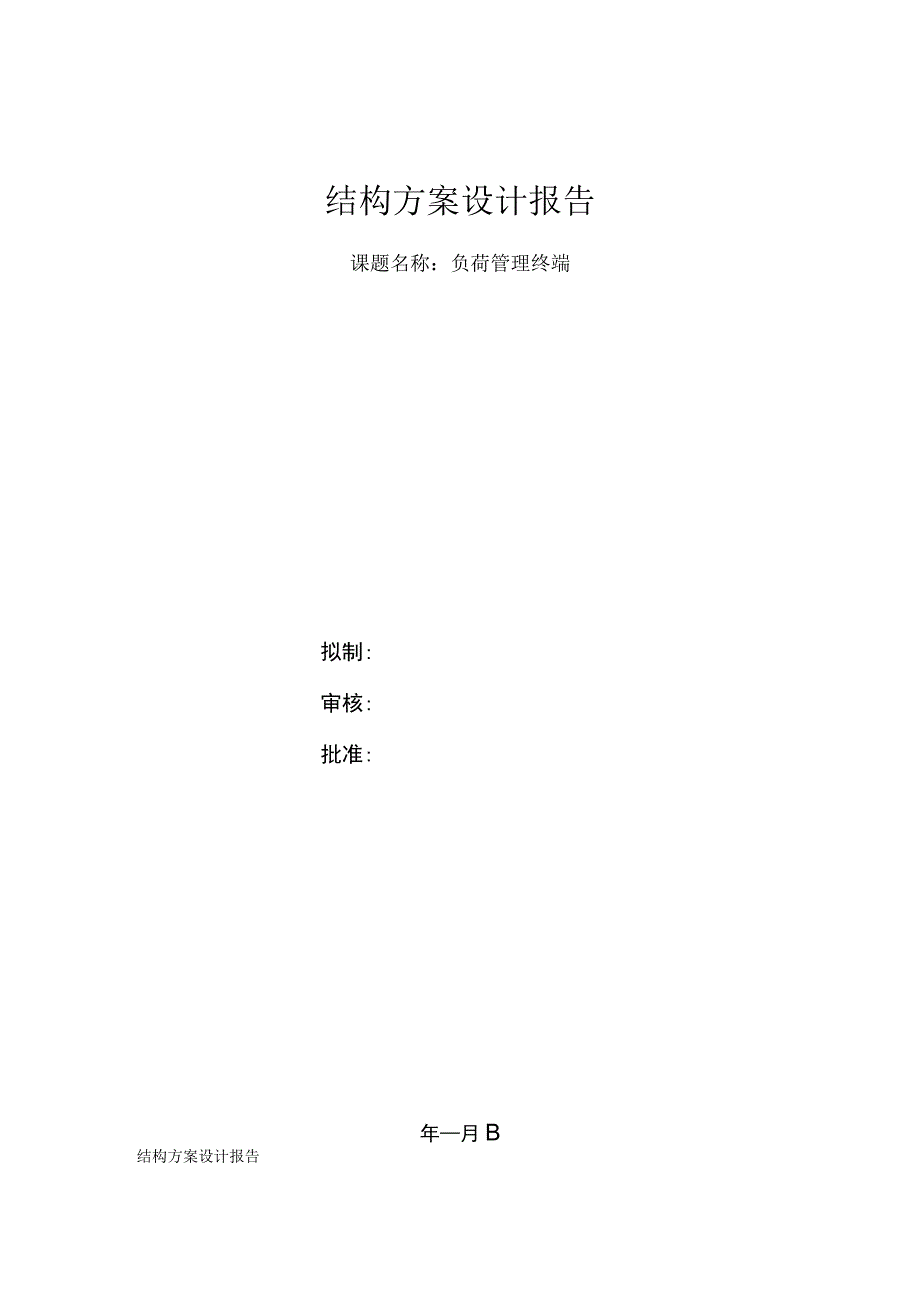

结构设计方案报告.docx_第1页
第1页 / 共5页

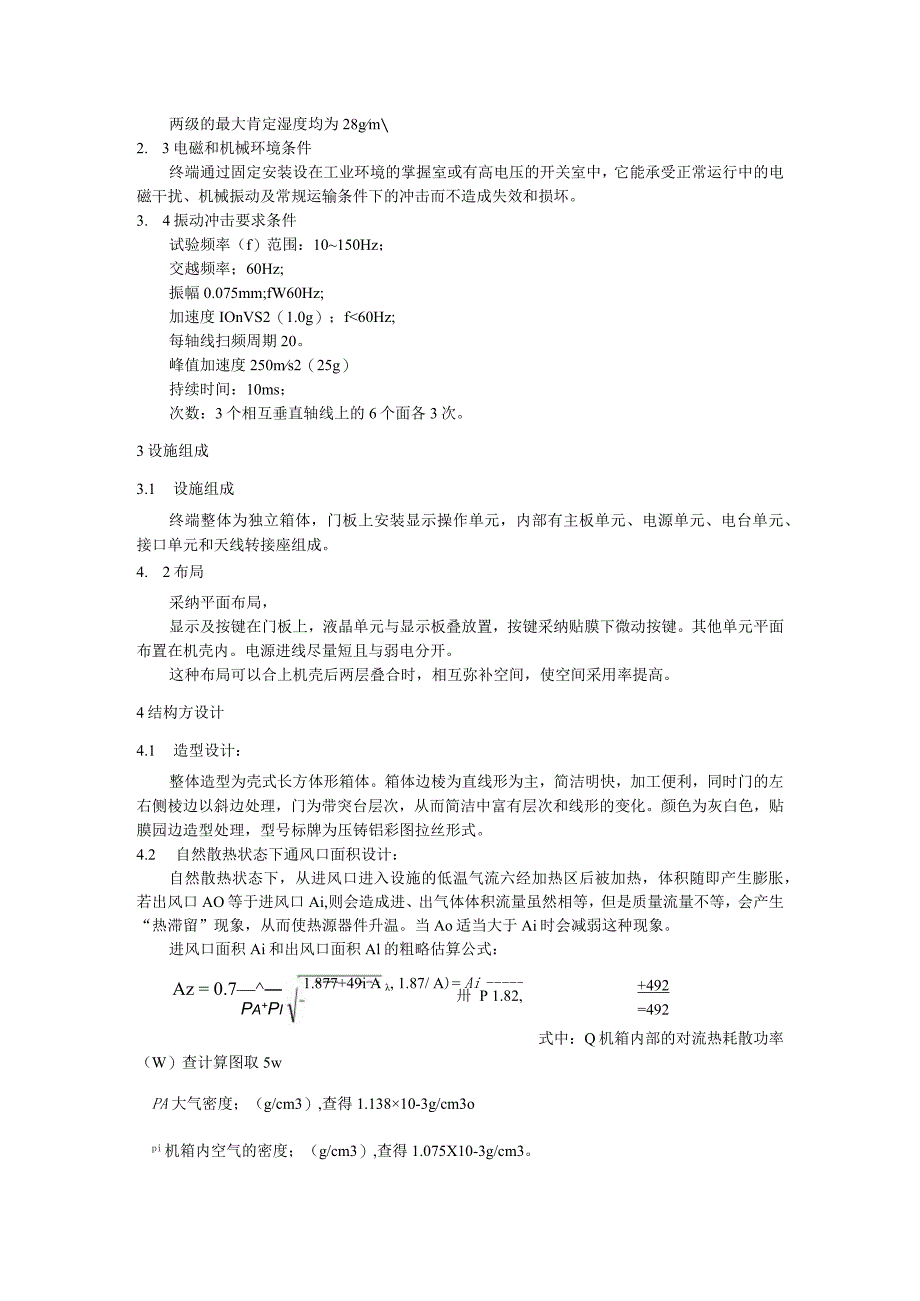

结构设计方案报告.docx_第2页
第2页 / 共5页
结构设计方案报告.docx_第3页
第3页 / 共5页
结构设计方案报告.docx_第4页
第4页 / 共5页
结构设计方案报告.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《结构设计方案报告.docx》由会员分享,可在线阅读,更多相关《结构设计方案报告.docx(5页珍藏版)》请在第壹文秘上搜索。

1、结构方案设计报告课题名称:负荷管理终端拟制:审核:批准:年月B结构方案设计报告1概述PSA-1300系列电力负荷管理终端,是采纳当今先进的技术和器件以及积累丰富阅历开发了新一代产品,产品验收后要满意行业型式检测要求。为满意检测的通用技术条件,产品结构方案开头就要仔细论证,注意技术设计阶段计算和验证工作,注意产品的加工工艺要求。1.1 设计依据总体设计方案报告、合同书、电力负荷掌握技术通用技术条件等有关标准等。1.2 主要任务要求外壳及其防护性能终端机箱外壳应有足够的强度,外物撞击造成的变形应不影响其正常工作。防护性能应符合GB4208规定的IP51级要求,即防尘、防滴水。出线端子终端机箱对外接

2、线应经过出线端子。出线端子和绝缘件可以是独立的端子排,端子结构应与截面为1.525mm的引出线协作。出线端子应有独立的盖板,应能盖住引线的绝缘部分末端,并与外壳有同样的机械强度。天线的引入天线的引入方式,应保证在不打开终端封印的状况下,无法使天线由终端上拔出或拆下。1.2.4接地及间隙、爬电距离的要求接地与外壳金属部分充分相连,有明显的接地符号,接地端子的直径应不小于5mm。暴露的带电部分对地和对其它带电部分之间,以及出线端子螺钉对金属盖板之间需要有肯定的空隙间距、和爬电距离。(详细见:通用技术条件要求)加封印终端的外壳和出线端子盖板应能分别加封印。金属部分的防腐在正常运行条件下可能受到腐蚀或

3、可能生锈的金属部分,应有防锈、防腐的涂层或镀层。1.3结构设计的原则a)造型新奇、简洁、富有层次变幻,整体感强,比例协调,颜色明快;b)结构组装便利,内部布局合理,强电和弱电隔离,走线、接线、安装、维护、检测、按键、操作便利牢靠;c)充分考虑电台电源的不同型号安装和布置的兼容性。d)电磁兼容性设计要注意防静电干扰、防电磁干扰、及良好接地;e)防护要求要满意,涂装注意前处理工艺要求。2主要技术要求2.1大气压力:大气压力分为以下两级a. BBl级:86108kPa;b. BB2级:66108kPa;c. 2温度与湿度终端应安装于有遮挡的场所,温度与湿度条件分为以下两级。Co级:温度为-5C+45

4、C;相对湿度为5%95%;Cl级:温度为-25C+55C;相对湿度为5%100%(包括凝露);两级的最大肯定湿度均为28gm2. 3电磁和机械环境条件终端通过固定安装设在工业环境的掌握室或有高电压的开关室中,它能承受正常运行中的电磁干扰、机械振动及常规运输条件下的冲击而不造成失效和损坏。3. 4振动冲击要求条件试验频率(f)范围:10150Hz;交越频率;60Hz;振幅0.075mm;fW60Hz;加速度IOnVS2(1.0g);f60Hz;每轴线扫频周期20。峰值加速度250ms2(25g)持续时间:10ms;次数:3个相互垂直轴线上的6个面各3次。3设施组成3.1 设施组成终端整体为独立箱

5、体,门板上安装显示操作单元,内部有主板单元、电源单元、电台单元、接口单元和天线转接座组成。4. 2布局采纳平面布局,显示及按键在门板上,液晶单元与显示板叠放置,按键采纳贴膜下微动按键。其他单元平面布置在机壳内。电源进线尽量短且与弱电分开。这种布局可以合上机壳后两层叠合时,相互弥补空间,使空间采用率提高。4结构方设计4.1 造型设计:整体造型为壳式长方体形箱体。箱体边棱为直线形为主,简洁明快,加工便利,同时门的左右侧棱边以斜边处理,门为带突台层次,从而简洁中富有层次和线形的变化。颜色为灰白色,贴膜园边造型处理,型号标牌为压铸铝彩图拉丝形式。4.2 自然散热状态下通风口面积设计:自然散热状态下,从

6、进风口进入设施的低温气流六经加热区后被加热,体积随即产生膨胀,若出风口AO等于进风口Ai,则会造成进、出气体体积流量虽然相等,但是质量流量不等,会产生“热滞留”现象,从而使热源器件升温。当Ao适当大于Ai时会减弱这种现象。进风口面积Ai和出风口面积Al的粗略估算公式:Az = 0.7Pa+Pi1.877+49i A , 1.87/ A)= Ai卅 P 1.82,+492=492式中:Q机箱内部的对流热耗散功率(W)查计算图取5wPA大气密度;(g/cm3),查得1.13810-3g/cm3opi机箱内空气的密度;(g/cm3),查得1.075X10-3g/cm3。Ii进风口与出风口的高差;(c

7、m)50Cmo5允许的温升():19T大气温度;取36CTa一大气温度;取36Ti机箱内允许的温度;55A 3 5x1000. 1.138 +1.0751.8x55+49250x19: 65.125 cn2= 65.1251.8x55 + 4921.8236 + 492 70.625加4.3 电磁干扰防护设计:高压输变线本身产生交变的电磁场,设施箱体处于其中,必需实行屏蔽结构的箱体。箱体处于低频进场电磁干扰中,材料选用磁导率高、磁阻小的材料。钢板壳体屏蔽效能计算汲取损耗:A=131A3tyfr7r=131.431.5500.110103=13.9(JB)反射损耗: = 321.7 + 101g

8、= 321.7+ IOlg0.15()3 X32 XlOOO2167(dB)内部多重反射损耗:B=101gl-2x10-Mcos(0.23A)+10-02=-O.35(dB)总屏蔽效能:SE=A+B+R=13.9+216.7-0.35=230.25(dB)屏蔽的结构措施为增大汲取损耗,采纳铁磁性金属材料1.5mm厚钢板。为增加反射损耗,可在铁磁性材料上镀一层锌(不钝化)在喷涂。屏蔽的金属网采纳导电率高的非编织型铜网。排风口加双层非编织型铜网,并把铜网良好接地。进风孔由H=201g(%d)确定:d的大小。对于200MHZ频率的干扰,屏蔽效能为30时,d55mm,所以长条形百叶窗为2.5(mm)X50(mm)间距Iommo5技术保证措施从设计零件开头,结合本所的加工力量和工艺水平进行设计。结合所内加工工艺文件级标准通用手册进行设计。采用先进的数控设施,提高加工精度、质量及全都性。采用压装螺柱及螺钉储能焊工艺、平面电焊工艺提高细节工艺水平。喷涂在生产线上一次完成,前处理工艺先进牢靠。加工检验从首件、工序间、整件、总装各环节严格掌握加工过程质量。所内有我国级试验检测中心,有系统例行试验的测试手段,保证整机产品质量的符合性。
